1.1. Гиперзвуковой нагрев. От самолета до ракеты





14

аппаратов, может совершить горизонтальный полет, используя высокое аэродинамическое качество и
непрерывно работающую двигательную установку.

Необходимость введения термина «гиперзвуковая скорость» возникла по двум причинам. Одна

из них газодинамическая, вторая – физико-химическая. Анализируя теневые фотографии сверхзвуко-
вого обтекания заостренных тел, обнаружили, что при достижении числа Маха М = 6 в воздухе на-
клон  ударных  волн  как  бы  стабилизируется  и  перестает  существенно  изменяться  при  дальнейшем
повышении  скорости  воздушного  потока.  С  другой  стороны,  состав  воздушной  смеси  за  прямой
ударной волной при такой скорости потока уже существенно отличается от приземного за счет дис-
социации молекул кислорода. Температура заторможенного воздуха при этом составляет около 2000
К. В связи с этим высокоскоростные (М > 6) или высокотемпературные (Т > 2000 К) потоки потребо-
вали новых методов исследований, новых методов расчета и новых средств для моделирования.

Сам термин «гиперзвуковой» ввел в литературу профессор Цзянь в 1946 году, пытаясь устано-

вить законы подобия в газодинамике (Journal of Math. Phys, 25, 3 , 1946).

На рис. 1.2 показана динамика увеличения скорости и высоты полета самолетов в период после вой-

ны (с 1947 по 1967 годы). Число Маха М = 2 было достигнуто на экспериментальном истребителе Е-50 лишь
в 1957 году [7]. Неудивительно, что серьезные исследования в высокотемпературной газодинамике нача-
лись только в начале 50-х годов, при этом анализировались лишь простые варианты, такие как обтекание
пластины с равновесной диссоциацией. В более поздних работах рассмотрено течение в пограничном слое
в окрестности критической точки сферы.

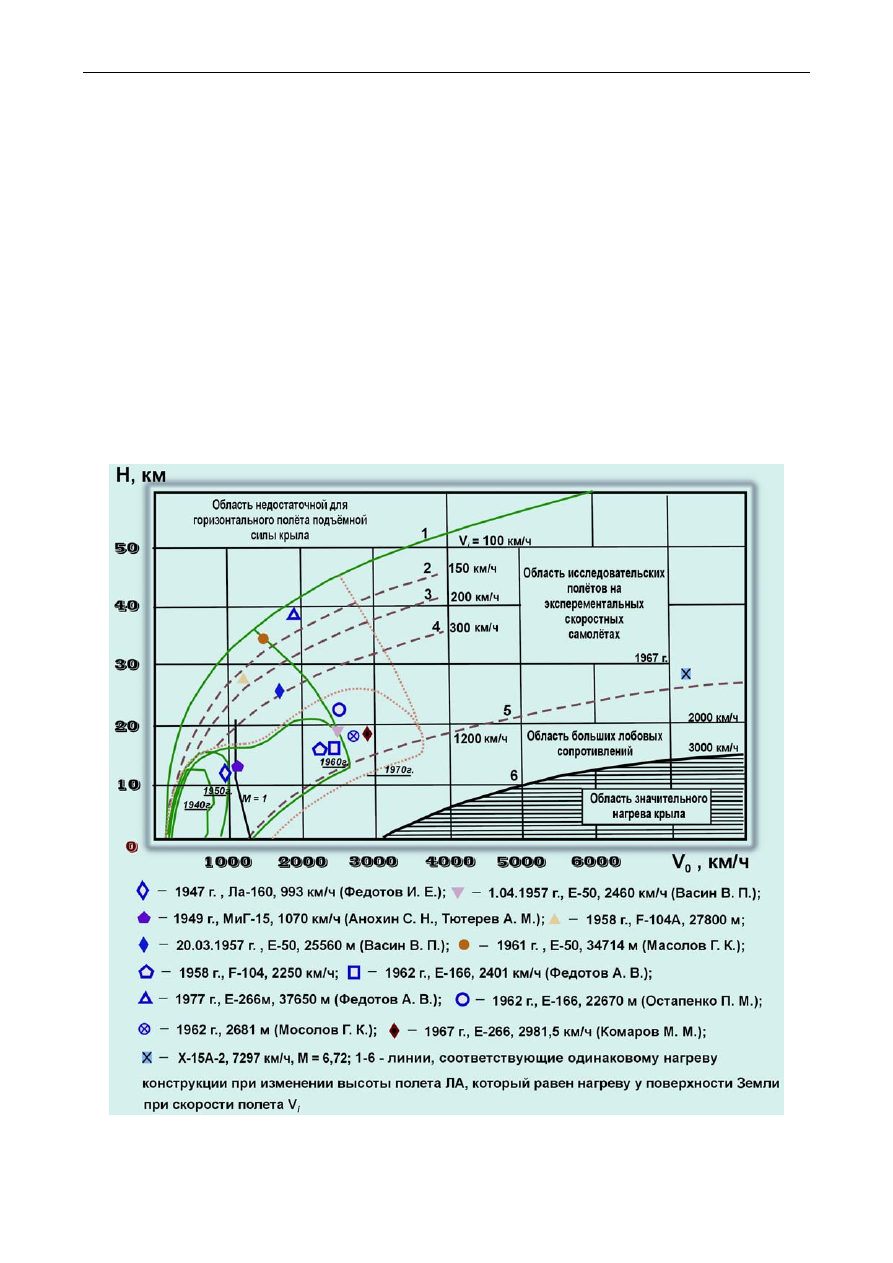

Рис. 1.2. Динамика увеличения скорости и высоты полета в период с  1947 по 1967 годы



Глава. 1. Тепловой барьер. Причины появления и пути преодоления



15

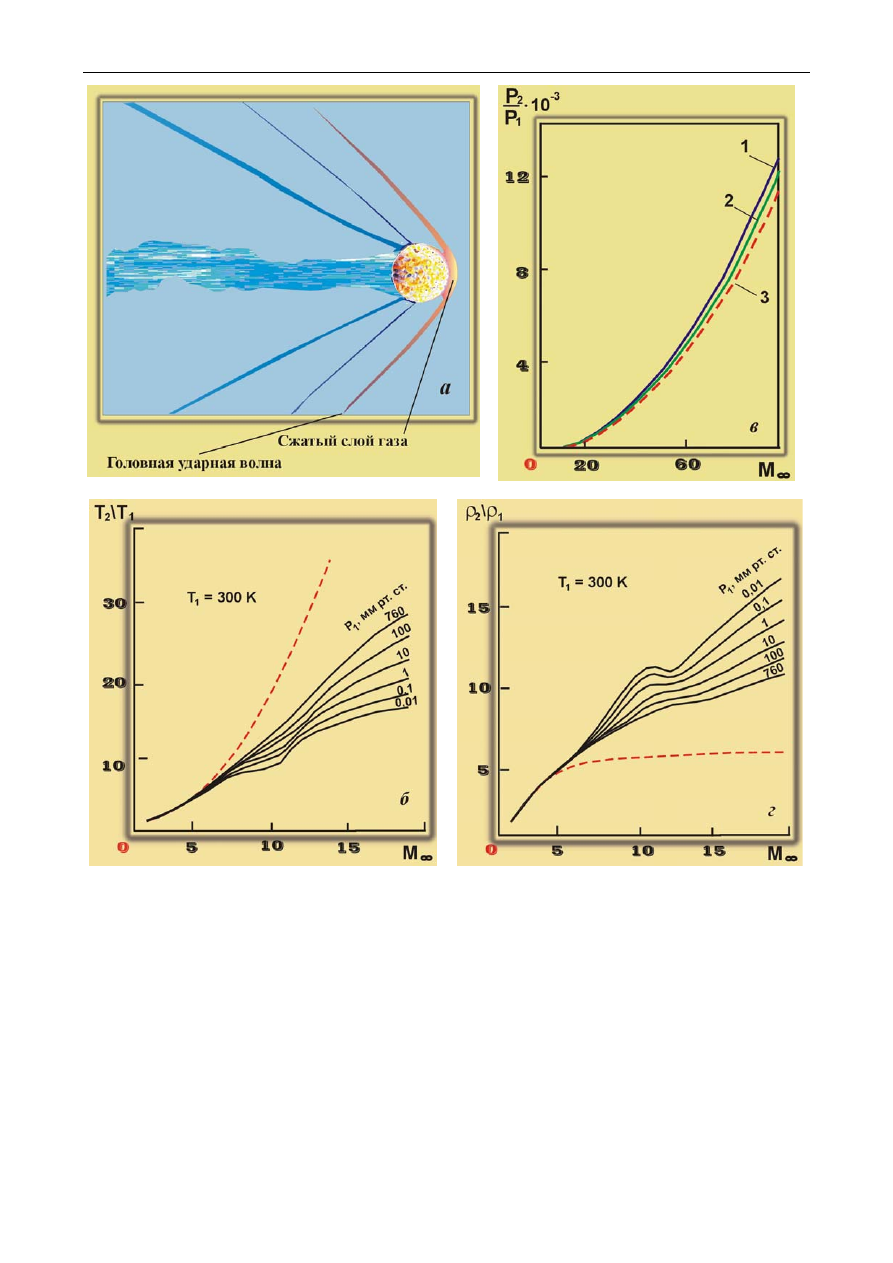

Рис. 1.3. Зависимость отношения параметров потока за скачком и до него от числа Маха:
а

− ударная волна; б − температура (Т

2

/Т

1

), в

− давление

)

/

(

1

2

P

P

; 1

− 10

-4

 атм, 2

− 1 атм, 3 − k = 1,4; г − плот-

ность

)

/

(

1

2

ρ

ρ

;  Т

1

,

ρ

1

, P

1



− температура, плотность и давление в набегающем потоке с числом Маха М

∞

;

Т

2

,

ρ

2

, P

2



− температура, плотность и давление за ударной волной




Всякий сверхзвуковой полет сопряжен с образованием перед летательным аппаратом ударной

волны  или  скачка  уплотнения  (рис. 1.3, а).  За  ударной  волной  температура,  давление  и  плотность
воздуха резко повышаются. На рис. 1.3, б представлена зависимость от числа Маха отношения тем-
ператур: за скачком

− Т

2

 и до него

− Т

1

. Как видно, эта функция неоднозначна. В зависимости от вы-

соты  полета,  а  точнее,  давления  воздуха  на  этой  высоте  P

1

,  температура  Т

2

  может  сильно  варьиро-

ваться. Пунктиром нанесена кривая, соответствующая модели так называемого «совершенного газа»,
свойства которого нe зависят от температуры. Отличие реального воздуха от совершенного газа на-
чинается при числе Маха больше шести (М > 6) с началом диссоциации воздуха.

1.1. Гиперзвуковой нагрев. От самолета до ракеты





16

Приблизительно так же  ведет себя отношение  плотности  воздуха (рис. 1.3, г): после  скачка

−

2

ρ  и до него −

1

ρ  (только влияние высоты полета или давления

1

P

 имеет здесь прямо противополож-

ное направление по сравнению с температурой, рис. 1.3, б). Тем более удивительно, что отношение
давлений (P

2

/P

1

) описывается одной зависимостью от числа Маха, на которую практически никак не

влияет высота полета и которая отлично предсказывается в рамках модели совершенного газа, с по-
стоянным значением

4

,

1

=

=

v

p

c

c

k

.

Эффекты, отличающие течения с большими числами Маха (гиперзвуковой диапазон) от просто

сверхзвуковых, бывают двух родов: геометрические и физико-химические.

Первые  легко  прослеживаются  визуально,  при  анализе  теневых  фотографий  картины  течений

около тел, помещенных в сверхзвуковой поток.

Перед телами затупленной формы образуется ударная волна, отход которой связан с радиусами

кривизны R

N

 или диаметром затупления d и числом Маха набегающего потока. Физико-химические

эффекты, отличающие гиперзвуковое обтекание от просто сверхзвукового, обусловлены увеличением
температуры, которое связано с торможением воздуха за ударной волной. При этом происходит пе-
реход  кинетической  энергии  набегающего  потока  в  тепловую  (внутреннюю)  энергию  частиц  газа.
Помимо поступательных и вращательных степеней свободы возбуждаются колебательные степени и
молекулы претерпевают диссоциацию и даже ионизацию.

При комнатной температуре сухой воздух на 73% состоит из азота, на 21%

− из кислорода и на

1%

− из аргона. Если окружающее давление не отличается от стандартного (P

1

 = l атм), то уже при

температуре 2400 К начинается диссоциация молекул кислорода на атомы

O

O

O

2

+

⇔



и образуется окись азота

NO

2

O

N

2

2

⇔

+

.

При температуре 3000 К концентрация молекул и атомов кислорода при атмосферном давлении

сравнивается. Когда температура превышает 4000 К, диссоциирует часть молекул азота

N

N

N

2

+

⇔

.

Диссоциация  кислорода  полностью  заканчивается  к 6000 К.  При  этой  температуре  состав  воздуха
включает 41% молекул азота, 28% атомов азота и 29% атомов кислорода. При достижении темпера-
туры 10 000 К воздух становится смесью преимущественно одноатомных газов, причем содержание
как ионов азота, так и электронов достигает 3%.

Следует отметить, что степень диссоциации, как и полнота протекания других химических ре-

акций, сильно зависит от давления P

1

 или высоты полета Н.

Рассматривая в совокупности характер изменения в ударно-волновой картине обтекания и в со-

ставе газового потока вблизи поверхности тела, условились считать нижней границей гиперзвукового
полета в атмосфере Земли число Маха, равное шести М = 6 (Т

2

 = 2400 К).

Для атмосфер других планет этот порог может варьироваться в широких пределах. Так, на Ве-

нере, главной компонентой атмосферы которой является углекислый газ (СО

2

), гиперзвук начнется с

числа М = 10 (k = 1,28), тогда как на Юпитере (основная компонента

− метан СН

4

) число М = 5,5.

Рост температуры и плотности газа за ударной волной при сверхзвуковом полете вызывает ин-

тенсивный рост тепловой нагрузки на поверхность летательного аппарата (рис. 1.4, а).

Эксперименты в аэродинамических трубах показали, что увеличение скорости полета от 1 км/с

до 3 км/с приводит к росту теплового потока почти в 50 раз. Это равносильно повышению темпера-
туры металлической обшивки до 3000

−4000 К. Прочность большинства материалов, применяемых в

конструкции  ГЛА,  недостаточна  уже  при  температурах  больше 1200 К  (рис. 1.4, б).  Очевидно,  что
создание столь жаропрочной обшивки

− дело маловероятное.

Для расчета теплопередачи при ламинарном течении в точке торможения или носке крыла ис-

пользуется уравнение Фея-Риддела [8]:

Глава. 1. Тепловой барьер. Причины появления и пути преодоления



17

⎪⎭

⎪

⎬

⎫

⎪⎩

⎪

⎨

⎧

⎟⎟

⎠

⎞

⎜⎜

⎝

⎛

ρ

⎟

⎠

⎞

⎜

⎝

⎛

−

⎥

⎦

⎤

⎢

⎣

⎡

−

+

ρµ

ρµ

=

4

/

1

6

,

0

52

,

0

4

,

0

1

,

0

0

2

1

Pr

)

1

Le

(

1

)

(

)

(

76

,

0

e

e

N

w

e

e

D

e

w

P

R

I

I

I

h

q

,                    (1.1)

где I

e



− энтальпия заторможенного потока, I

w



− энтальпия на стенке, R

N



− радиус носка фюзеляжа или

крыла,

ρ

∞



− плотность воздуха в невозмущенном потоке, ρ

e



− плотность заторможенного газа,

µ − вязкость, индекс ()

e

 — соответствует параметрам заторможенного потока.

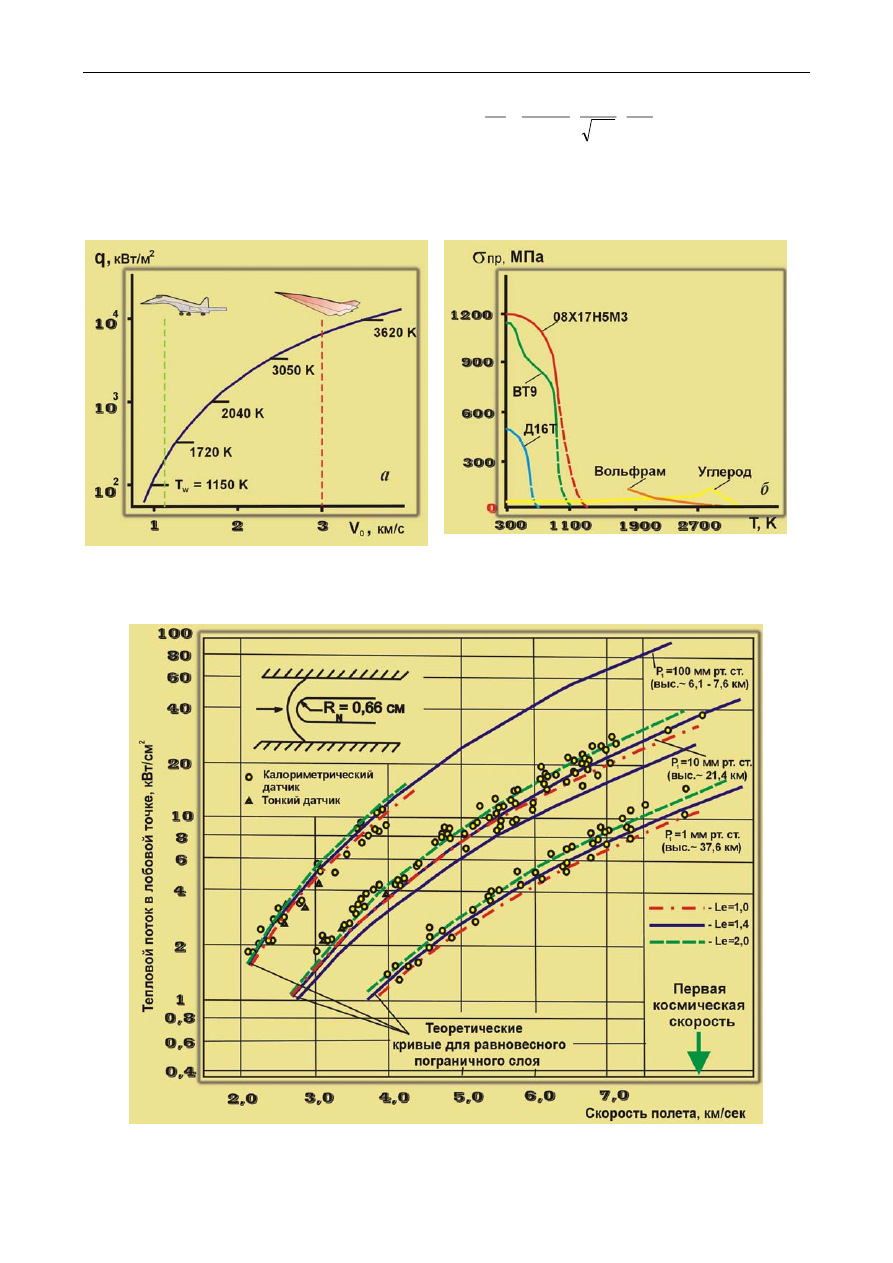

Рис. 1.4. Зависимость тепловой нагрузки на поверхность ЛА от скорости полета (а) и зависимость
прочности некоторых конструкционных материалов ЛА от температуры (б)









Рис. 1.5. Зависимость теплового потока от скорости полета для трех значений высоты полета
