Самолёт CESSNA 208В GRAND CARAVAN. Руководство - часть 106

РАЗДЕЛ 6

ВЕСА И ЦЕНТРОВКИ/ПЕРЕЧЕНЬ БОРТОВОГО

ОБОРУДОВАНИЯ

ОГИБАЮЩАЯ КРИВАЯ МОМЕНТА ЦЕНТРОВКИ

ПРЕДУПРЕЖДЕНИЕ. ТАК   КАК   ПЕРСОНАЛ,   ОСУЩЕСТВЛЯЮЩИЙ   ПОГРУЗКУ,   НЕ

ВСЕГДА МОЖЕТ ОБЕСПЕЧИТЬ ИДЕАЛЬНОЕ РАЗМЕЩЕНИЕ
ЗАГРУЗКИ,  СРЕДСТВОМ   ЗАЩИТЫ  ОТ  ПРЕВЫШЕНИЯ   ПРЕ-
ДЕЛЬНОГО ЗАДНЕГО ПОЛОЖЕНИЯ ЦЕНТРА ТЯЖЕСТИ ЯВ-
ЛЯЕТСЯ   ОБОЗНАЧЕНИЕ   ЗОНЫ   ПРЕДУПРЕЖДЕНИЯ   (ЗА-
ШТРИХОВАННЫЙ УЧАСТОК  НА  ОГИБАЮЩЕЙ КРИВОЙ МО-
МЕНТА   ЦЕНТРОВКИ),   КОТОРАЯ   РАСПОЛОЖЕНА   МЕЖДУ
ЦЕНТРОВКОЙ   38,33 %   САХ   И   МАКСИМАЛЬНО   ДОПУСТИ-
МОЙ ЗАДНЕЙ ЦЕНТРОВКОЙ 40,33 % САХ. ТОЧКИ, ПОПАДА-
ЮЩИЕ В ПРЕДЕЛЫ ЗАШТРИХОВАННОГО УЧАСТКА, РАЗРЕ-
ШАЕТСЯ   ИСПОЛЬЗОВАТЬ   ТОЛЬКО   В   ТОМ   СЛУЧАЕ,   ЕСЛИ
ПРИ   РАЗМЕЩЕНИИ   ГРУЗА   ИМЕЕТСЯ   ВОЗМОЖНОСТЬ
ТОЧНОГО ОПРЕДЕЛЕНИЯ ЦЕНТРА ТЯЖЕСТИ.
ОТВЕТСТВЕННОСТЬ   ЗА   ОБЕСПЕЧЕНИЕ   ПРАВИЛЬНОЙ   ЗА-
ГРУЗКИ НЕСЕТ ПИЛОТ. ЭКСПЛУАТАЦИЯ САМОЛЕТА ЗА ПРЕ-
ДЕЛАМИ   ОГРАНИЧЕНИЙ   ПО   ВЕСУ   И   БАЛАНСИРОВКЕ   МО-
ЖЕТ ПРИВЕСТИ К АВИАЦИОННОМУ ПРОИСШЕСТВИЮ, СЕ-
РЬЕЗНЫМ ТРАВМАМ ИЛИ ФАТАЛЬНЫМ ПОСЛЕДСТВИЯМ.

6-56

РАЗДЕЛ 6

ВЕСА И ЦЕНТРОВКИ/ПЕРЕЧЕНЬ БОРТОВОГО

ОБОРУДОВАНИЯ

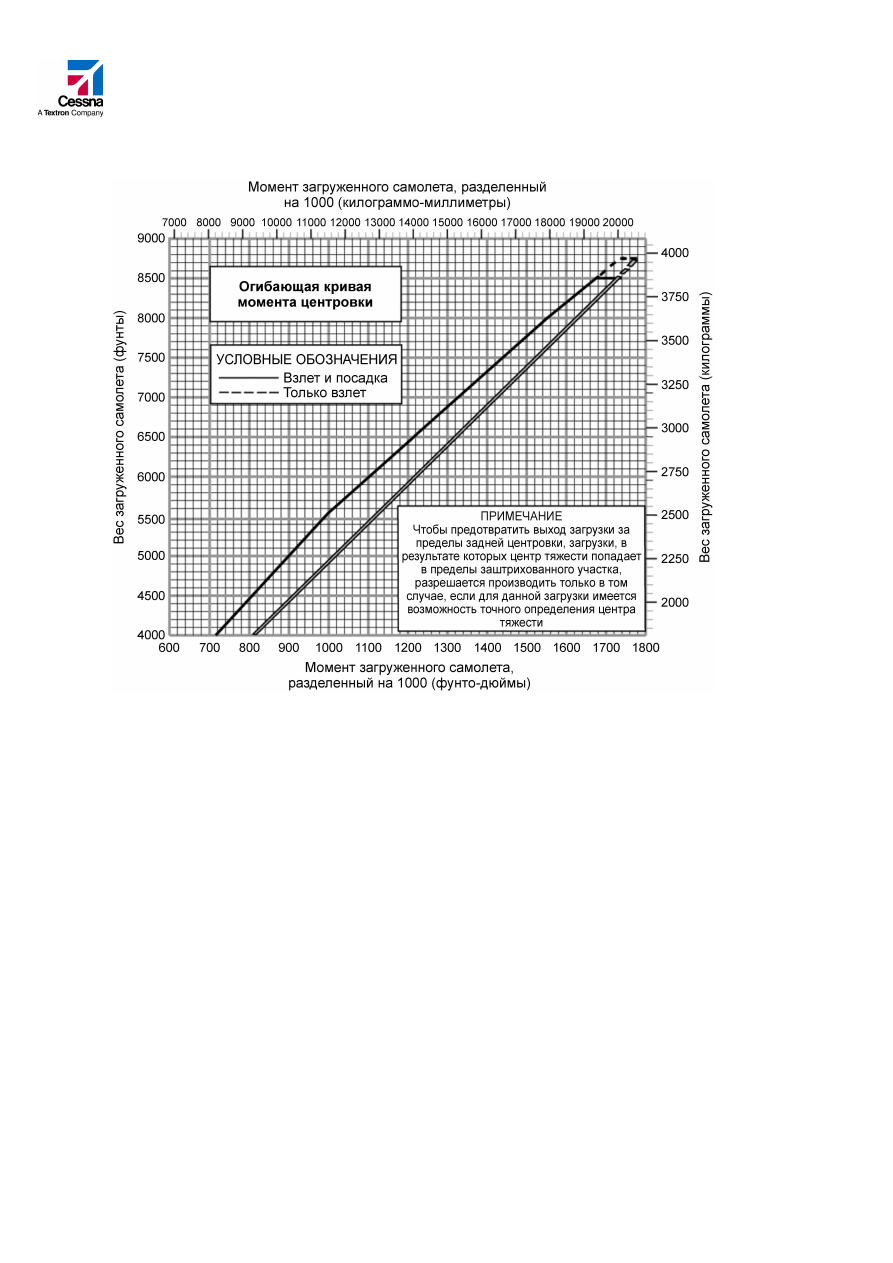

Рисунок 6-18

6-57

РАЗДЕЛ 7

ОПИСАНИЕ САМОЛЁТА И ЕГО СИСТЕМ

ОПИСАНИЕ САМОЛЕТА И ЕГО СИСТЕМ

Содержание

Стр.

Введение...........................................................................................................................7-7

Планер самолета..............................................................................................................7-7

Грузовой контейнер..........................................................................................................7-8
Органы управления полетом...........................................................................................7-9

Системы балансировки...............................................................................................7-9

Системы управления полетом и балансировки......................................................7-10

Приборная доска............................................................................................................7-13

Устройства сопряжения с системой Garmin............................................................7-13

Расположение аппаратуры на приборной доске....................................................7-14

Пульт управления......................................................................................................7-14

Типовая приборная доска.........................................................................................7-15

Левый боковой щиток с переключателями и автоматами защиты сети..............7-17

Верхний пульт............................................................................................................7-17

Верхний пульт (рисунок)...........................................................................................7-18

Типовой левый боковой щиток с переключателями и автоматами защиты сети....7-19

Сообщения системы оповещения экипажа.................................................................7-20
Управление воздушным судном на земле...................................................................7-22

Минимальный радиус разворота.............................................................................7-23

Система крыльевых закрылков.....................................................................................7-24
Система шасси...............................................................................................................7-25
Багажный/грузовой отсек...............................................................................................7-26
Сиденья...........................................................................................................................7-26

Кресла пилота и второго пилота..............................................................................7-26

Задние пассажирские сиденья (самолет для местных пассажирских
перевозок)(пассажирский вариант кабины)............................................................7-27

Задние пассажирские сиденья (для перевозок многоцелевого назначения)
(пассажирский вариант кабины)...............................................................................7-27

Подголовники.............................................................................................................7-27

Поясные и плечевые привязные ремни безопасности (рисунки).........................7-28

Поясные и плечевые привязные ремни безопасности...............................................7-31

Поясные ремни, ремень, проходящий между ног, и плечевые ремни
безопасности (кресла пилотов)................................................................................7-31

Входные двери................................................................................................................7-33

Двери для входа в кабину экипажа..........................................................................7-33

Пассажирская входная дверь (только для пассажирского варианта)..................7-34

(Продолжение на следующей странице)

7-1

РАЗДЕЛ 7

ОПИСАНИЕ САМОЛЕТА И ЕГО СИСТЕМ

Содержание (Продолжение)

Стр.

Двери грузовых люков....................................................................................................7-37

Окна кабины....................................................................................................................7-39

Стопоры рулей................................................................................................................7-39

Двигатель........................................................................................................................7-40

Типовые составные части двигателя......................................................................7-42

Органы управления двигателем..............................................................................7-43

Рычаг управления двигателем..........................................................................7-43
Рычаг EMERGENCY POWER (РЕЗЕРВНАЯ МОЩНОСТЬ)............................7-44
Рычаг управления воздушным винтом.............................................................7-45
Рычаг FUEL CONDITION (РЕЖИМ ПОДАЧИ ТОПЛИВА)...............................7-45
Фрикционный стопор сектора............................................................................7-46

Система индикации рабочих параметров двигателя.............................................7-46

Индикация крутящего момента.........................................................................7-47
Индикация числа оборотов воздушного винта................................................7-47
Индикация температуры между ступенями турбины (ITT).............................7-47
Индикация числа оборотов газогенератора....................................................7-47
Индикация расхода топлива.............................................................................7-48
Индикация давления масла..............................................................................7-48
Индикация температуры масла........................................................................7-48

Обкатка и эксплуатация нового двигателя..................................................................7-48
Система смазки двигателя............................................................................................7-49
Система зажигания.........................................................................................................7-50
Система забора воздуха................................................................................................7-51
Система инерциального сепаратора............................................................................7-52

Схема воздушного потока в двигателе....................................................................7-53

Выхлопная система........................................................................................................7-54
Топливная система двигателя......................................................................................7-54
Система охлаждения......................................................................................................7-55
Система запуска.............................................................................................................7-56
Вспомогательные агрегаты двигателя.........................................................................7-56

Масляный насос.........................................................................................................7-57
Топливный насос.......................................................................................................7-57
Датчик тахометра частота вращения N

g

.................................................................7-57

Датчик тахометра оборотов воздушного винта......................................................7-58
Измеритель крутящего момента..............................................................................7-58
Стартер-генератор.....................................................................................................7-58
Система датчика температуры между ступенями турбины...................................7-58
Регулятор оборотов воздушного винта...................................................................7-59
