Лекции по деревянным конструкциям - часть 12

Для  изготовления  радиобашен  используются  трубы  из  стеклопластика

диаметром d=51,64,76,89 мм., толщина стенки δ=3мм.




Конструкции

из

объемных

элементов

и

пространственные

конструкции из пластмасс.


Такие  конструкции  используют  в  качестве  покрытия  зданий  и  сооружений

различного назначения.

Получили  распространение  конструкции  из  лотковых,  пирамидальных,

воронкообразных элементов, а также пневматические конструкции.

Лотковые  элементы  опробированы  в  опыте  строительства  США,  Франции,

Словакии.  Толщина  лотковых  элементов 3-6 мм.,  жесткость  достигается
гофрированием  поперечников  и  гнутостью  по  длине.  Лотковые  элементы  имеют
длину  l= 6,8-12,2 м.,  а  ширину b=67-90 см.  Формы  поперечных  сечений  крайне
разнообразны.




Соединяют  лотковые  элементы  между  собой  болтами  через 60 см.  и  шов

заклеивается эластичной лентой.

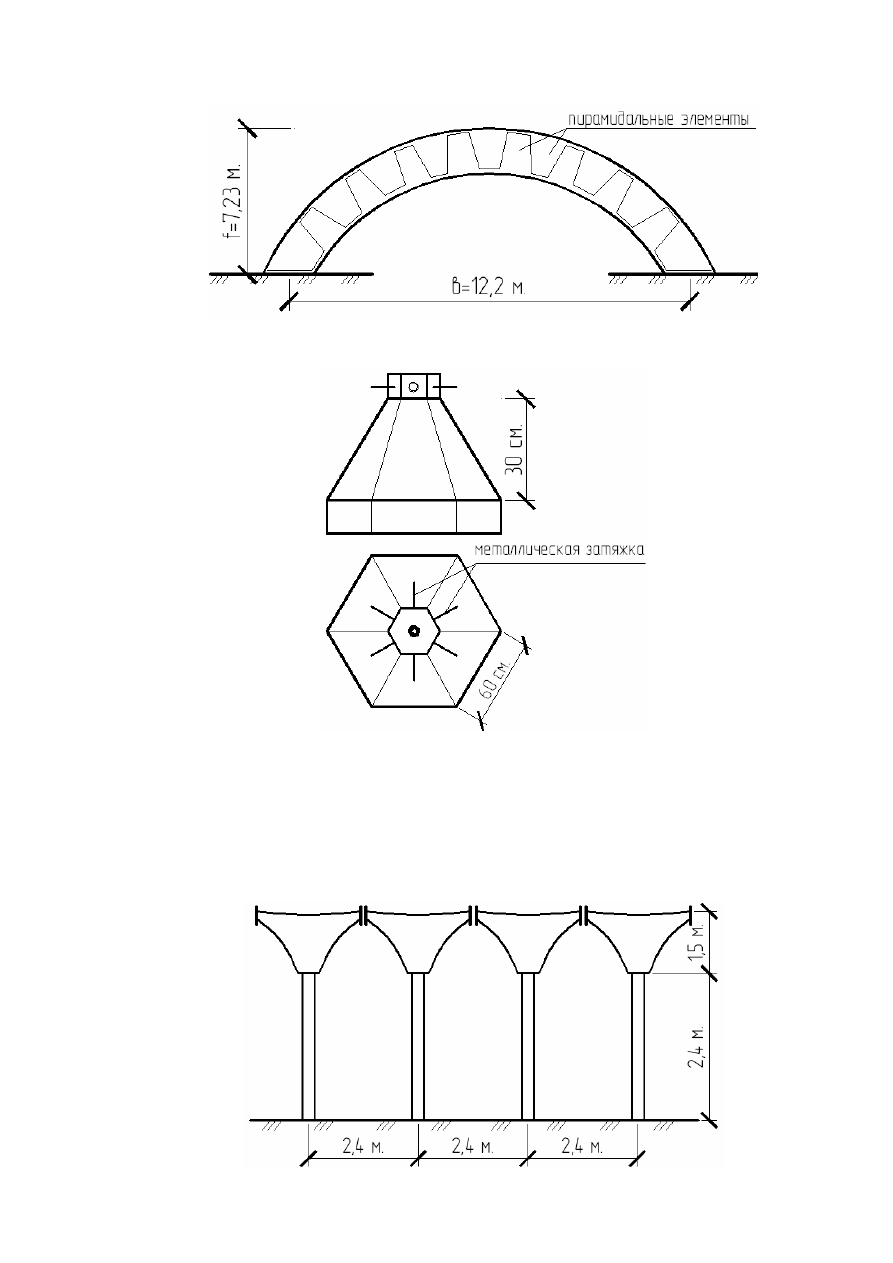

Пирамидальные элементы для сводчатых и купольных покрытий выполняются

из  стеклопластика,  могут  быть  холодными  и  полутеплыми,  светопрозрачными  и
глухими.




                                 Пирамидальный элемент



По контуру основания пирамид крепятся болтами, швы заклеиваются клеящей

лентой.  Вершины  пирамид  скреплены  металлическими  затяжками.  Они
обеспечивают устойчивость сооружения.

При  любой  комбинации  нагрузок  (симметричной  или  нессиметричной)  в

стенках пирамид возникают растягивающие усилия.

Воронкообразные  элементы  применяются  в  тех  случаях,  когда  нужно

обеспечить независимость отдельных частей конструкций.



Размеры  воронки 2,4х2,4  м,  высота – 1,5 м,  δ=3-6  мм;  она  опирается  на

стальную трубу h=2,4 м, d=10-15 см, служащую для отвода воды. Форма воронки –

гиперболический параболоид, по контуру идет фланец для сбалчивания с соседним
элементом. Стыки фланцев вместе с болтами закрываются поливинилхлоридными
профилями на клею.

Воронкообразные  элементы  применяют  в  садовых  павильонах ( Канада),  в

школьных  зданиях  (США),  в  покрытиях  рынков  (Франция).  Самое  крупное
сооружение  такого  вида – выставочный  павильон,  построенный    в  Швейцарии,
имеет размеры ячейки 18х18 м.


Пневматические конструкции.
Пневматические  конструкции  являются  самыми  распространенными

пространственными конструкциями из пластмасс.

Пневматическими  или  надувными  называют  конструкции,  несущая

способность которых обеспечивается избыточным давлением воздуха или другого
газа,  заключенного  в  газонепроницаемую  оболочку,  выполненную  из  ткани  или
пленки.

Пневматические  конструкции  отличаются  простотой,  легкостью  и

компактностью  в  сложенном  виде,  высокой  сборностью  и  транспортабельностью.
Их  возведение  весьма  просто  и  не  требует  каких-либо  трудоемких
вспомогательных  приспособлений.  Они  обладают  сейсмостойкостью,  а  их
основание можно возводить на скальных грунтах.

Пневматические конструкции подразделяются на:
- воздухоопорные (воздухонесущие);
- пневмокаркасные;
- комбинированные (вантовопневматические и линзообразные).
Воздухоопорные

конструкции

представляют

собой

закрытую

пневмооболочку, под которой внутри помещения создается небольшое избыточное
давление воздуха, играющее роль основного несущего элемента конструкции. Это
давление  устанавливается  расчетом  в  пределах 0,02-0,002 атм.  Такое  давление
обеспечивает необходимую устойчивость сооружения и практически не ощущается
находящимися в помещении людьми.

Воздухоопорные  ПК  проектируются,  как  правило,  в  виде  сферических

куполов или цилиндрических сводов пролетом от 12 до 50 м. и более.

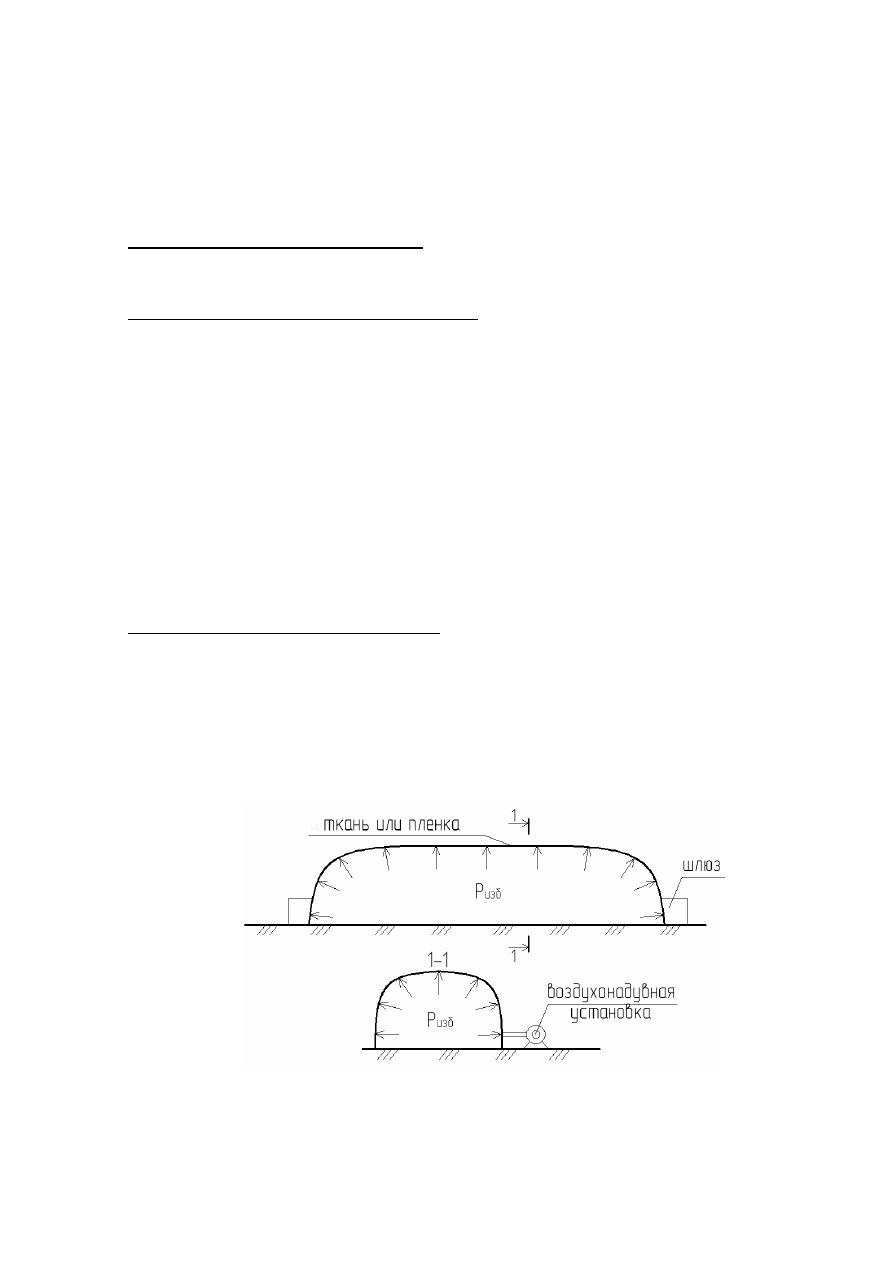

Свод со сферическими торцами

Торцы  сводов  в  большинстве  случаев  выполняются  так  же  из  пленки  или

ткани  со  сферическим  очертанием.  Для  сводов  небольших  пролетов  торцовые
части  в  некоторых  случаях  делают  плоскими  из  жестких  материалов  (дерево,
металл, пластмасса).




С  целью  обеспечения  герметичности  и  минимальных  потерь  избыточного

давления через входы  необходимо устраивать шлюзы.

Избыточное  давление  внутри  помещения  создается  компрессорами  или

вентиляторами.  Если  давление  выше  допустимого  предела,  воздух  выпускают
через предохранительные клапаны. Запуск вентилятора при утечке воздуха может
производиться автоматически.


Пневмокаркасные конструкции состоят из ряда несущих надувных элементов.

Пневмоэлементы представляют собой герметически зарытые баллоны, чаще всего
трубчатой формы диаметром до 60-70 см.

Пневмокаркасные  конструкции  применяются  в  виде  пневмобалок,

пневмостоек, пневмоарок, пневмокуполов и других конструкций.



Пневмоарка (Ризб=0,5-1,5 атм)




Пневмобалка




Пневмостойка
