обладают  способностью  к  кристаллизации  и  не  являются  смолами  (например,
нейлон, целлюлозы и её производные).

Синтетические смолы в зависимости от влияния на них температуры делятся

на две группы:

Термопластичные  (обратимые)  смолы  при  нагревании  размягчаются  и

становятся  пластичными,  а  при  охлождениии  снова  отвердевают.  Такой  процесс
может  повторяться,  не  внося  изменения  в  химические  свойства  смолы.  К
термопластичным  смолам  относится  полиэтилен,  полистирол,  полиамид,
полиоритан и ряд других.

Термореактивные  (необратимые)  смолы,  будучи  отформованы  в  процессе

изготовления,  переходят  в  неплавкое  нерастворимое  состояние  и  вновь
формоваться  уже  не  могут.  Иначе  говоря,  термореактивные  смолы  переходят  из
вязко-текучего в твёрдое состояние только один раз.

К  таким  материалам  относится  фенолоформальдегидные,  полиэфирные,

эпоксидные и другие смолы.

Пластмассы в большинстве своем представляют многокомпонентные смеси.
Компонентами пластмасс являются:
1. Связующие вещества - это основной (а иногда и единственный) компонент

пластмасс.

Обычно  связующим  являются  синтетические  смолы,  хотя  могут

использоваться и связующие природные вещества, например, эфиры целлюлозы,
  естественные смолы.

2.  Наполнители – компоненты,  вводимые  в  пластмассы  с  целью  улучшения

их  механических  и  технологических  свойств - повышение  теплостойкости,
снижения  стоимости.  Наполнители  бывают  неорганического  и  органического
происхождения  и  вводятся  в  материал  в  виде  порошков,  волокон  или  листов (
древесная  мука,  цемент,  стеклянные  и  асбестовые  волокна,  бумага,
хлопчатобумажные и стеклянные ткани и т.д)

3.  Модифицирующие  добавки.  При  формировании  полимера  (связующего)

применяются обязательные добавки- отвердители. Кроме этого могут применяться
ускорители  (вещества  ускоряющие  отвердевание),  катализаторы  (вещества,  не
участвующие в отвердевании, но присутствие которых необходимо для протекания
процесса  отвердевания),  пластификаторы  (вещества,  уменьшающие  хрупкость
готового  материала),  ингибиторы  (вещества,  замедляющие  процесс  отвердевания)
и другие добавки.

4. Красители. Окраска пластмасс осуществляется путем введения красителей

в массу материала. Нужный рисунок и цвет могут быть так же получены, если они
предварительно  нанесены  на  наружний  слой  листового  наполнителя  (бумага,
ткань).

5.  Порообразователи  -  это  добавки,  применяемые  для  получения

газонаполненных материалов- пенопластов.


Классификация пластмасс.
В  зависимости  от  вида  смол  под  влиянием  на  них  температуры,  пластмассы

делятся на два вида: а) термопластичные пластмассы (или термопласты) на основе
термопластичных

смол;

б)

термореактивные

(реапласты)

на

основе

термореактивных смол.

Термопластичные  пластмассы  обычно  называются  по  связующему

веществу,  исходя  из  наименования  мономера  с  добавлением  приставки  «поли-
»(поливинилхлорид, полиэтилен, полистирол и др.)

Термореактивные - по  виду  наполнителя  (стеклопластики,  древесные

пластики и др.)

В  зависимости  от  структуры  пластмассы  можно  разделить  на  две  основные

группы:

1) пластмассы без наполнителя (не наполненные);
2) пластмассы с наполнителем (наполненные).
Применение  пластмасс  в  качестве  материала  для  строительных  конструкций

объясняется рядом достоинств этого материала:

-  высокой  прочностью,  составляющей  для  большинства  пластмасс  (кроме

пенопластов) 50-100 НПа,  а  для  некоторых  стеклопластиков  прочность  достигает
1000 НПа;

-  малой  прочностью  (объемной  массой)  находящихся  в  пределах  от 20 (для

пенопластов) до 2000 кг\м

3

 (для стеклопластиков);

- стойкостью к воздействию химически агрессивных сред;
- биостойкостью (неподверженность гниению);
- простотой формообразования и легкой обрабатываемостью;
-  высокими  электроизоляционными  свойствами  и  некоторыми  другими

положительными свойствами.

Вместе  с  тем  пластмассы  имеют  и  недостатки,  такие,  например,  как

деформативность , ползучесть  и  падение  прочности  при  длительных  нагрузках,
старение  (ухудшение  эксплуатационных  свойств  во  времени),  сгораемость,
использование в качестве сырья дефицитных нефтепродуктов.

Влияние  недостатков  пластмасс  можно  уменьшить  разными  путями.  Так,

уменьшение  деформативности    добиваются  применением  рациональных  форм
поперечного сечения конструкций (трехслойные, трубчатые).

Сгораемость  и  старение  можно  уменьшить  путем  введения  специальных

добавок.


Основные виды конструкционных пластмасс и области их применения.

К  пластмассам,  которые  находят  и  будут  находить  в  будущем  наибольшее

применение  в  строительных  конструкциях  относятся  стеклопластики,  оргстекло ,
винипласт,  полиэтилен,  тепло-  и  звукоизоляционные  материалы,  древесные
пластики.


Стеклопластики.
Стеклопластики

представляют

собой

материалы,

состоящие

из

стекловолокнистого наполнителя и связующего.

В  качестве  связующего  обычно  используются  термореактивные  смолы

(полиэфирная,  эпоксидная,  фенолоформальдегидная).  Стеклянное  волокно
является  армирующим  элементом,  прочность  которого  достигает 1000-2000 МПа.
Основой стекловолокон являются элементарные волокна.

Элементарные  волокна  (первичные  нити)  получают  из  расплавленной
стеклянной  массы,  вытягивая  ее  через  небольшие  отверстия-  фильеры;

элементарные волокна (порядка 200) диаметром 6-20 мкм объединяют в нити,
а несколько десятков нитей- в жгуты (крученые нити).
В  стеклопластиках,  применяемых  в  строительстве,  используют  следующие

стекловолокнистые наполнители:

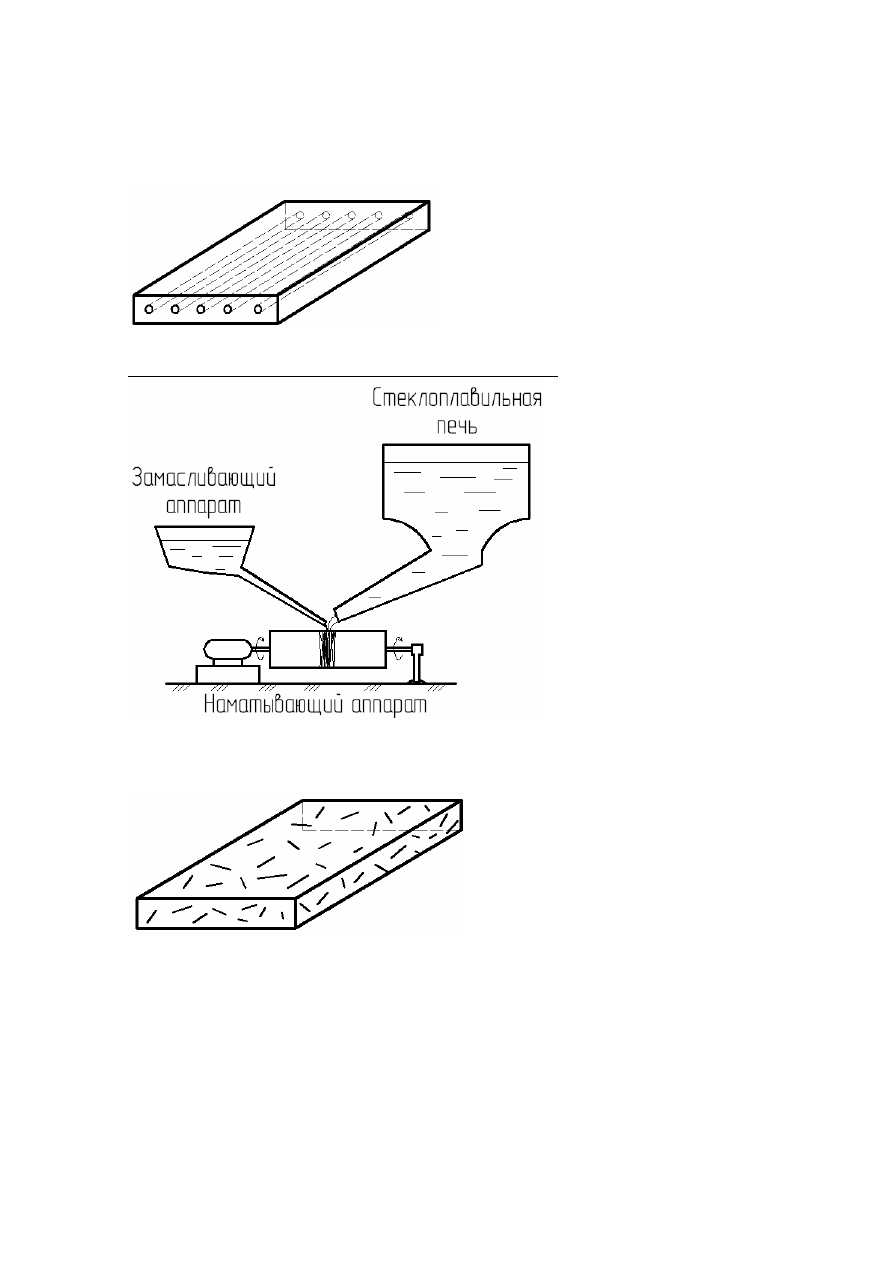

а) прямолинейные непрерывные волокна, вводимые в виде жгутов, нитей или

элементарных волокон.




Схема получения непрерывного стекловолокна.




б)  рубленое  стекловолокно  в  виде  хаотически  расположенных  отрезков

длиной приблизительно 50 мм.



Механические свойства стеклопластиков зависят от вида стекловолокнистого

наполнителя.  Наиболее  высокими  механическими  свойствами  обладают
стеклопластики,  армированные  непрерывным  прямолинейным  стекловолокном.  В
направлении волокон их прочность достигает 1000 МПа при растяжении, а модуль
упругости  до 40000 МПа,  однако,  в  поперечном  направлении  прочность
стеклопластиков не велика (примерно в 10 раз меньше).

Все

стеклопластики,

армированные

в

одном

или

в

двух

взаимноперпендикулярных направлениях, являются материалами анизотропными.

Стеклопластики,  армированные  рубленым  стекловолокном,  являются

изотропными материалами.



Существуют следующие виды стеклопластиков:
1) Пресс - материалы типа СВАМ (стекловолокнистый анизотропный пресс-

материал) является одним из первых высокопрочных стеклопластиков, полученных
путем прессования стеклошпонов (шпонов из однонаправленного стекловолокна).

Получают  его  таким  образом:  после  намотки  определенного  числа  слоев

пропитанной  нити  однонаправленный  материал  срезают.  В  развертке  он
представляет собой квадратный лист размером 3х3 м

2

. Затем поворачивают лист на

90  градусов  и  вновь  наматывают  слой  нитей.  Таким  образом,  получается
стеклошпон  с  взаимно-перпендикулярным  расположением  волокон.  Предел
прочности СВАМ при растяжении и сжатии составляет 400-500 МПа, а при изгибе,
приблизительно, 700 МПа.


2) Пресс - материалы АГ-4С и АГ-4В.
АГ-4С  представляет  собой  однонаправленную  ленту,  полученную  на  основе

крученых  стеклянных  нитей  и  аминофинолоформальдегидной  смолы.  АГ-4С
предназначается  для  получения  высокопрочных  изделий  методом  прямого
прессования или намотки.

Пределы прочности при сжатии и изгибе ниже , чем у СВАМ – 200-250 МПа, а

при растяжении несколько выше.

Пресс – материал типа АГ-4В представляет собой стекловолокнит на основе

срезов  первичной  нити.  Специально  подготовленный  стекловолокнистый
наполнитель смешивают с фенолоформальдегидной смолой, затем сушат.

Стеклопластики  типа  СВАМ,  АГ-4С  и  АГ-4В  используют  для  изготовления

соединительных  деталей  (болтов,  фасонок)  и  для  профильных  изделий,
эксплуатируемых  в  химически  агрессивных  средах,  где  металл  быстро
корродирует. Все перечисленные стеклопластики являются светонепроницаемыми.
Однако, в строительстве чаще всего применяют светопрозрачные стеклопластики.
У  нас  в  стране  в  больших  объемах  выпускается  светопроницаемый  полиэфирный
листовой стеклопластик.


3)  Полиэфирный  стеклопластик  изготавливают  на  основе  рубленого

стекловолокна и прозрачных полиэфирных смол, благодаря которым полиэфирный
стеклопластик  является  светопроницаемым.  Выпускается  он  в  изделиях  в  виде
волнистых или плоских листов, часто имеющих различные окраски. Прочностные
характеристики  существенно  ниже,  чем  у  предыдущих  материалов,  и  составляют
60-90 МПа при растяжении и сжатии.

Полиэфирные стеклопластики получили широкое применение в ограждающих

конструкциях  (стеновые  и  кровельные  панели),  лестничных  ограждениях  и
балконных  ограждениях,  навесах  т.п.  конструкциях.  Весьма  перспективны
стеклопластики для совмещенных пространственных конструкций.





Органическое стекло, винипласт и полиэтилен.

Эти  пластмассы  относятся  к  термопластам  и  поэтому  имеют  ограниченное

применение  в  несущих  строительных  конструкциях.  Недостатком  их  является
