ФИЗИКА УЛЬТРАЗВУКОВЫХ ИССЛЕДОВАНИЙ. РЕЖИМЫ СКАНИРОВАНИЯ. МЕТОДЫ ОПТИМИЗАЦИИ ИЗОБРАЖЕНИЙ

информативная на большой глубине гармоника, что
приводит к значительному улучшению качества изоб-
ражения. С применением второй гармоники суще-

ственно повышается информативность исследова-
ний у «сложных» пациентов в кардиологии, а также в
случае изучения глубоко залегающих объектов (аор-
ты, нижней полой вены, почечных артерий, под-
вздошных артерий и вен) (рис. 3.55).

Более подробно процесс выделения гармони-

ческого сигнала выглядит следующим образом

[87-95]. Как уже говорилось выше, интенсивность
гармонических колебаний возрастает по мере от-

даления от поверхности датчика (рис. 3.56). Час-
тота их кратна частоте основного эхосигнала (f) и

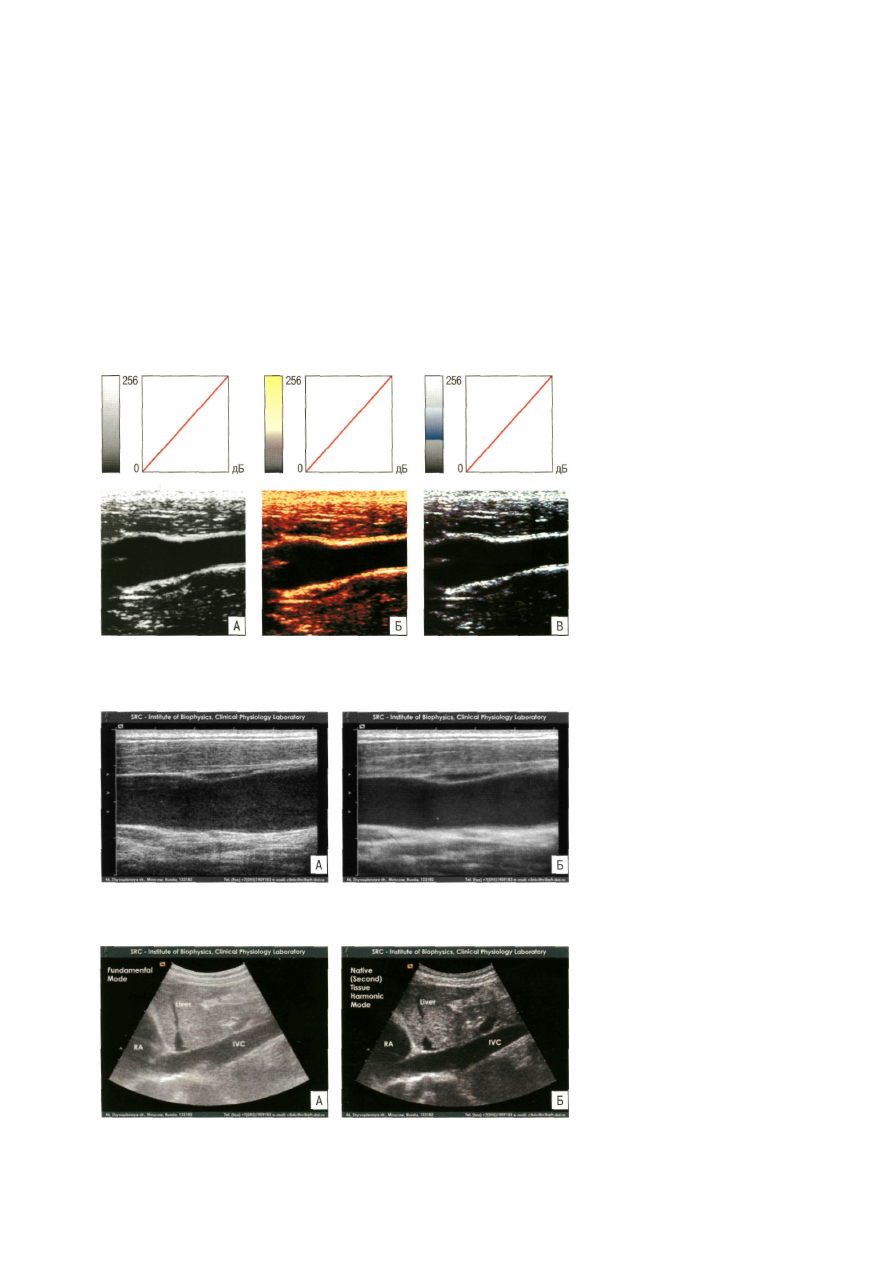

Рис. 3.53. Псевдоокрашивание (псевдоколоризация) серошкального изображе-
ния. Общая сонная артерия и каротидная бифуркация.

А. Фоновоесерошкальноесканирование. Б. Псевдоокрашивание. В. Сочетание серош-
кальной визуализации с цветовым выделением части шкалы (функция вычитания).

Рис. 3.54. Функция усреднения при серошкальном сканировании внутренней
яремной вены на уровне нижней луковицы.

А. Отсутствие усреднения. Б. Усреднение (5 кадров в одном).

Рис. 3.55. Продольное сканирование проксимального отдела нижней полой вены
А. Сканирование в обычном режиме. Б. Режим второй тканевой гармоники.

составляет 2f, 3f и т. д. (соответственно, вторая
гармоника, третья гармоника и т. д.). Основной
(фундаментальный сигнал) и гармонический сигнал
имеют довольно существенную зону «перекрытия»
(рис. 3.57, А), устранение которой достигается путем
пространственного и временного изменений конфи-

гурации импульса (генерация короткого по времени

сложноконфигурированного сигнала). Таким обра-
зом, устраняется единственная существенная поме-
ха для подавления основного эхосигнала. Устране-

ние его (рис. 3.57, Б) осуществляется путем измене-
ния частоты датчика на приеме, по кратности совпа-

дающее с кратностью частоты гармонического сиг-

нала по сравнению с фундаментальным, т. е. для ана-

лиза второй гармоники частота на

приеме удваивается.

Сам физический принцип

выделения второго гармоничес-
кого сигнала обусловливает ряд
ограничений для использования
этого режима сканирования.
Очевидно, что если амплитуда
основного эхосигнала много-
кратно превышает по величине
амплитуду гармонического, его
подавление приведет к ухудше-
нию качества изображения. Кро-
ме того, снижение частоты излу-
чения на передаче также сопря-

жено с ухудшением детального

разрешения. Поэтому использо-
вание режима второй гармоники

для исследований при хорошем
уровне фоновой визуализа-
ции, как правило, отрицатель-
но влияет на качество получа-

емого изображения. В то же
время данный режим является
незаменимым для случаев с низ-
ким исходным качеством ультра-
звуковых срезов, что, как прави-
ло, имеет место у «трудных» па-
циентов (рис. 3.58). Физическим
обоснованием этого факта явля-
ется сопоставимое или более
низкое значение амплитуды фун-

даментального сигнала в сравне-

нии с таковым гармонического.

Оптимизация серошкального

изображения является важным ком-
понентом ультразвукового сканиро-
вания, так как от качества визуаль-
ных изображений зависит объем

диагностической информации.

Оптимизация изображения

в режиме цветового допплеров-
ского кодирования (CD-режим)

[17,45]

Пространственное распреде-

ление в цвете допплеровских сдви-

гов частот (в различных вариантах)

дает важную информацию о состо-
янии сосудистого русла. Для повы-

68

ФИЗИКА УЛЬТРАЗВУКОВЫХ ИССЛЕДОВАНИЙ. РЕЖИМЫ СКАНИРОВАНИЯ. МЕТОДЫ ОПТИМИЗАЦИИ ИЗОБРАЖЕНИЙ

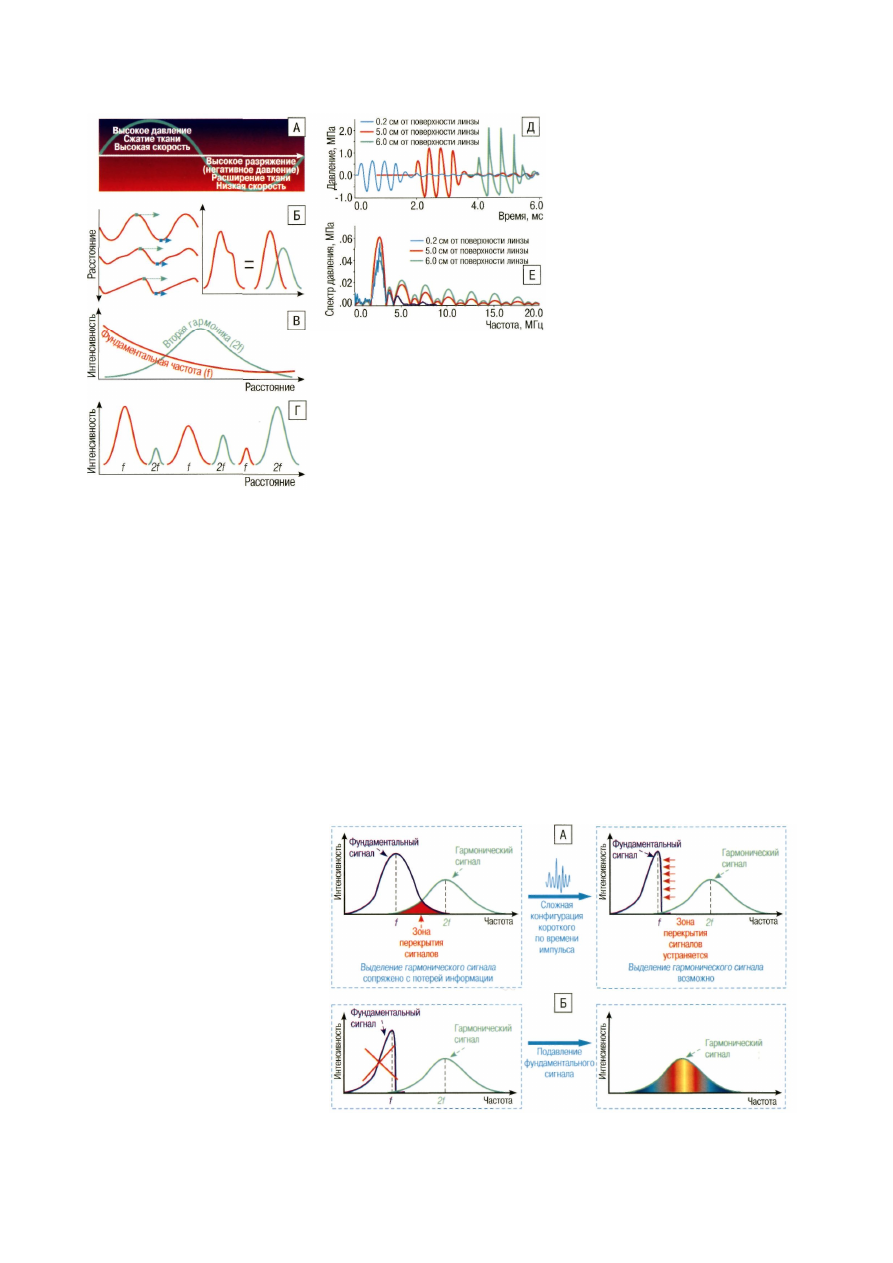

Рис. 3.56. Гармонические сигналы.

А. Давление в среде при распростране-

нии ультразвуковой волны. Б. Форми-
рование гармонической составляющей
отраженного эхосигнала с увеличени-
ем глубины. В, Г. Изменение интенсив-
ности основного эхосигнала (на фунда-
ментальной частоте) и гармоническо-
го (на кратно увеличенной) с увеличе-
нием глубины. Д. Давление спектра
гармонического колебания на различ-
ных расстояниях от поверхности ульт-
развукового датчика. Е. Зависимость
давления в среде на различной глуби-
не от частоты гармонических сигналов.

шения качества изображения мож-
но изменить размер, положение и
направление лучей зоны опроса,

уровень шкалы, базовую линию,

мощность на передаче, фокусировку на передаче, уси-

ление на приеме, уровень фильтра, предобработку,
усреднение, размер окна опроса, постобработку.

Размер зоны опроса (величина площади части

пространства, из которой анализируются допплеров-
ские сдвиги частот) должен строго соответствовать
интересующей области. При немотивированном уве-

личении зоны опроса уменьшается количество лучей

на единицу площади и, кроме того, снижается часто-

та кадров. Поэтому оптимальным является следую-

щий принцип проведения исследования: сначала
осуществляется обзорное сканирование с широким
полем цветового опроса, после чего зона сужается и
малым окном инсонируются интересующие области

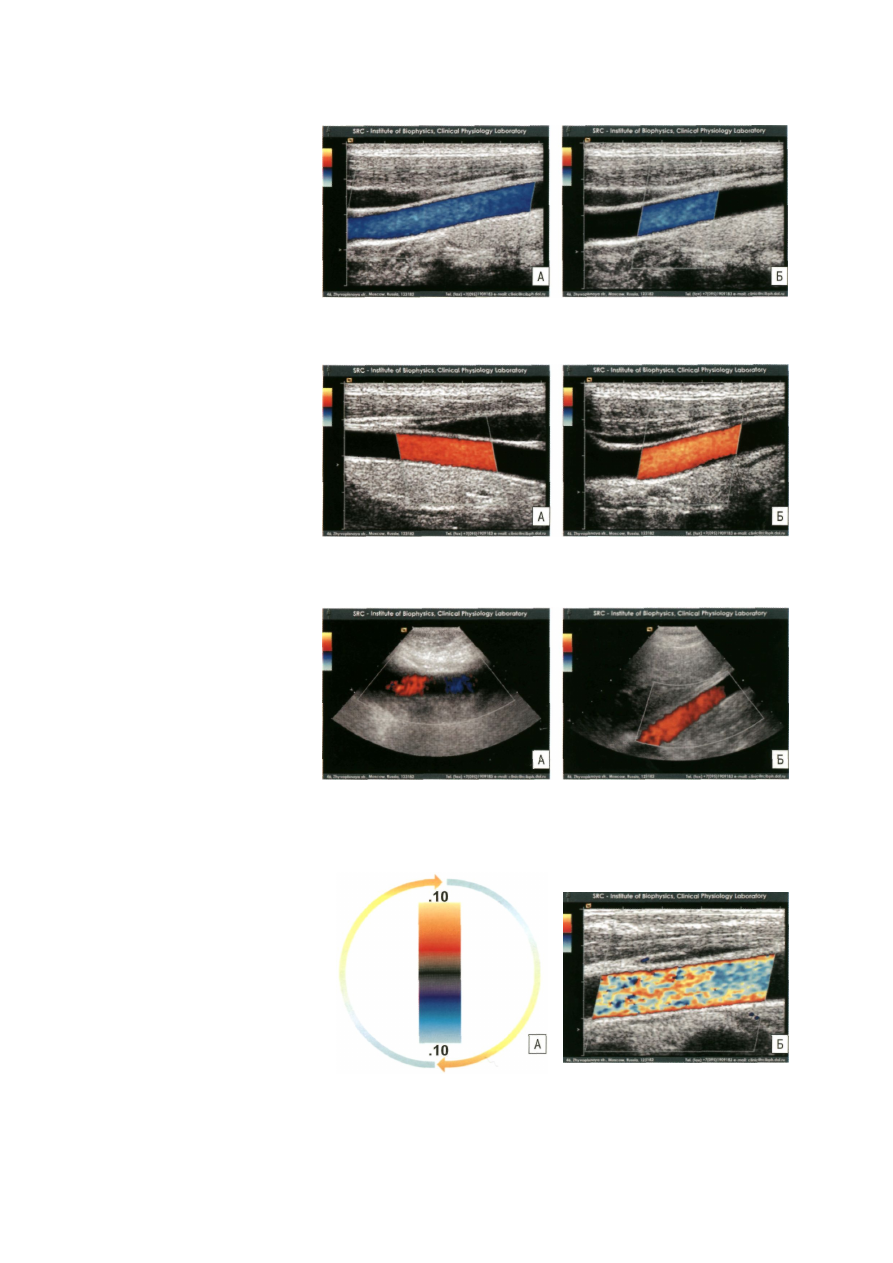

(рис. 3.59). Удобно также одновременно использо-
вать функцию увеличения зоны инте-
реса: при этом повышается частота
кадров и густота линий, что улучша-
ет качество изображения).

Положение зоны цветового оп-

роса зависит от размеров и распо-

ложения объекта. При прочих равных
условиях и при адекватности разме-

ров окна более качественно кодиру-
ются зоны в центральной области оз-
вучиваемого поля.

Направление лучей не может

быть изменено при использовании
конвексного, секторного и векторно-
го сканирования. При исследовании
линейным датчиком за счет наличия
вариантных карт можно произволь-

но менять угол распространения уль-

тразвуковых допплеровских волн.

Метод изменения зависит от направ-

ления потоков. В связи с тем что

цветовое кодирование является

уголзависимой величиной, следует
стремиться к уменьшению значения
угла между вектором скорости пото-

ка и направлением ультразвуковых

лучей (рис. 3.60). В случаях, когда

применение вариантных карт зат-
руднено или малорезультативно
(строго параллельное поверхности

датчика положение сосуда, когда
допплеровский угол составляет око-
ло 90°), либо при конвексном, век-
торном или секторном сканирова-

нии, возможна коррекция направле-
ния ультразвуковых лучей путем из-
менения расположения датчика и
плоскости сканирования (рис. 3.61).

Наиболее высоко качество цветово-
го кодирования, когда допплеровс-
кий угол меньше 60°, к чему и следу-

ет стремиться всеми изложенными
выше способами.

Уровень шкалы отражает часто-

ту повторения импульсов (уравне-

ние 3.5): чем выше значения уста-
новленной шкалы, тем выше часто-

та повторения импульсов. На экра-

не значения шкалы отражаются обычно в значениях
скорости кровотока (в см/с). Уровень шкалы адекват-
ный, если все скоростные параметры укладываются
в установленный диапазон. Когда значения анализи-
руемых скоростей превышают установленные (или
частота повторения импульсов меньше удвоенного
значения допплеровского сдвига частоты), возника-
ет цветовой aliasing-эффект [39, 96]. Если отражатель

движется «к датчику» и его скорость превышает ус-
тановленное максимальное значение верхней шка-
лы, данный допплеровский сигнал будет закодиро-

ван цветом из области максимальных величин ниж-
ней шкалы. При движении «отдатчика» значения ско-
ростей, не укладывающиеся в максимально установ-

ленный уровень нижней шкалы, будут кодироваться

Рис. 3.57. Схема выделения гармонического сигнала (объяснения в тексте).

69

ФИЗИКА УЛЬТРАЗВУКОВЫХ ИССЛЕДОВАНИЙ. РЕЖИМЫ СКАНИРОВАНИЯ. МЕТОДЫ ОПТИМИЗАЦИИ ИЗОБРАЖЕНИЙ

цветом, соответствующим максимальным значени-
ям верхней шкалы. Следовательно, шкалу можно
представить в виде замкнутого кольца (рис. 3.62).
Иногда (при неудовлетворительном качестве серош-

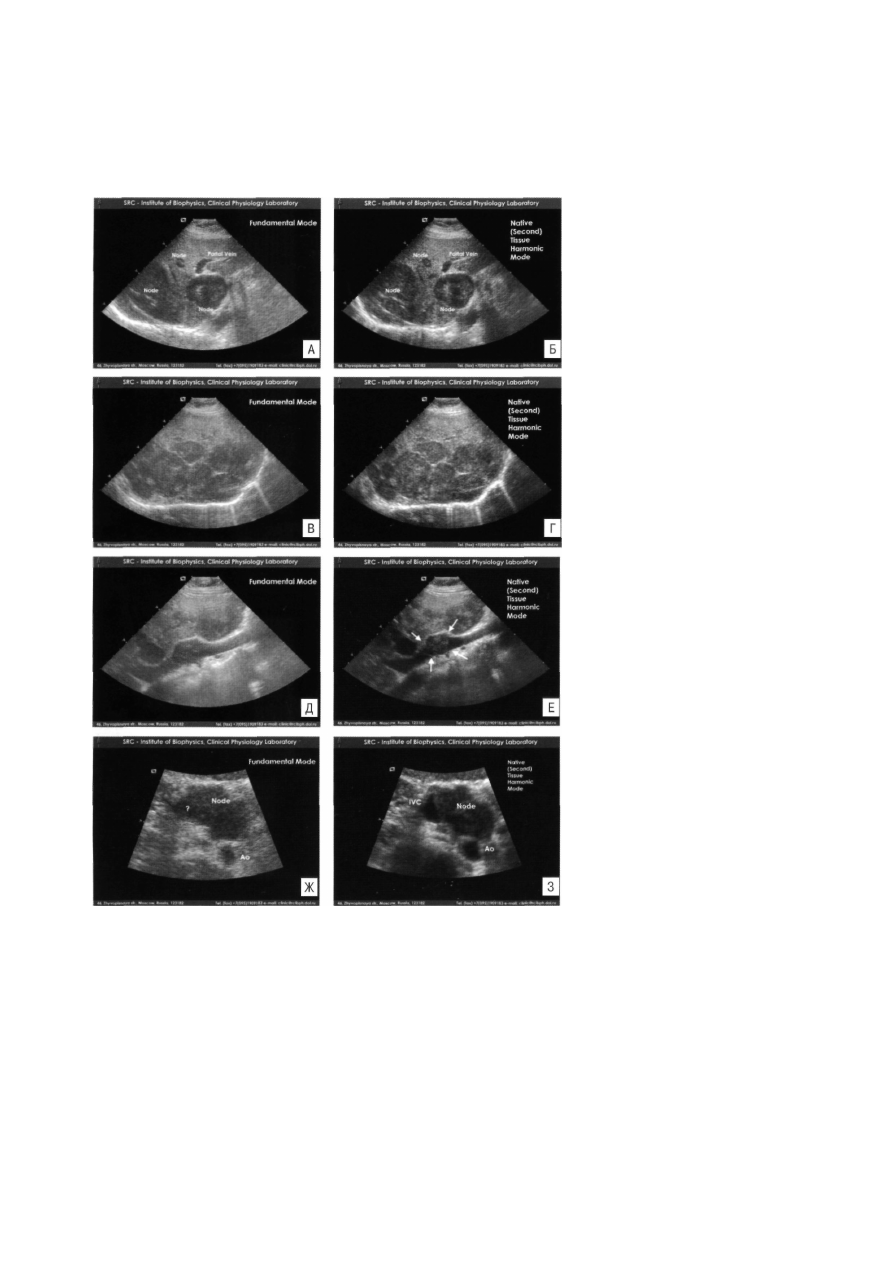

Рис. 3.58. Сканирование в обычном режиме и с применением анализа второй
гармоники.

А. Мультифокальное поражение печени при первичном раке (фундаментальное ис-

следование). Б. Тот же срез в режиме тканевой гармоники (значительное улучше-
ние визуализации ветви воротной вены, структуры узлов в среднем и дальнем поле
инсонации). В. Множественное метастатическое поражение печени при раке же-
лудка (фундаментальное исследование). Г. Тот же срез в режиме тканевой гармо-
ники (значительное улучшение визуализации структуры и границ узловых образо-
ваний в дальнем поле). Д. Метастаз рака в лимфатический узел в воротах печени с
компрессией (?), прорастанием стенки (?) нижней полой вены (фундаментальное
исследование). Е. Тот же срез в режиме тканевой гармоники (убедительные дока-
зательства прорастания опухолью стенки нижней полой вены (указано стрелками).
Ж. Увеличенный лимфатический узел (по de) в паракавальной области (фундамен-
тальное исследование). 3. Тотже срез в режиме тканевой гармоники (детализация

неоднородной структуры лимфоузла, признаки компрессии просвета нижней по-

лой вены (IVC), улучшение качества визуализации просвета аорты (Ао)).

кальной визуализации стенки сосуда или ее отсут-
ствии - во время транскраниального сканирования)
приходится прибегать к искусственному вызыванию
aliasing-эффекта для изучения сосудистой геометрии

и правильной постановки метки
контрольного объема спектраль-
ного допплеровского режима.

Базовой в цветовом доппле-

ровском режиме является линия,
разделяющая верхнюю и нижнюю
цветовые шкалы. По сути базовая

линия соответствует 0, т. е. озна-
чает отсутствие кодирования.
Смещение базовой линии оправ-
дано в ситуациях, когда имеются

разнонаправленные потоки и ско-
рость одного из них значительно
превышает скорость второго, т. е.

для одной из шкал (верхней или

нижней) требуются значения,
большие, чем для второй. Смеще-
ние базовой линии позволяет ис-
ключить «ненужную» область диа-
пазона скоростей одной из шкал,
но суммарный диапазон при этом
не изменяется (рис. 3.63). Напри-
мер, изначально установленные

значения шкал равны 20 см/с. При
срединном положении базовой
линии это означает, что цветом
верхней шкалы кодируются скоро-
сти от 0 до 20 см/с объектов, дви-
жущихся «к датчику», цветом ниж-
ней шкалы - те же скорости объек-
тов, но движущихся «от датчика»

(весь диапазон скоростей, кодиру-

емый цветом, равен 40 см/с). Сме-
щая базовую линию вниз на 10 см/с,
получим увеличение верхней
шкалы (максимальное значение
будет равно 30 см/с) и уменьше-
ние нижней (максимальное значе-

ние будет равно 10 см/с), но сум-
марный диапазон останется неиз-
менным - 40 см/с. Неадекватное
изменение базовой линии может
привести к возникновению цвето-
вого aliasing-эффекта (за счет не-
попадания высоких скоростей ча-

стиц, движущихся в одном из на-

правлений, в измененный скорос-

тной диапазон соответствующей

шкалы) (рис. 3.64). Изменение по-

ложения базовой линии может

быть также использовано с целью

устранения aliasing-эффекта при

кодировании высокоскоростных
потоков, когда скорость превыша-
ет максимально возможные для ко-

дирования значения шкал на дан-

ной глубине в связи с описанными

ограничениями отражения высоких
скоростей на больших глубинах для

70

ФИЗИКА УЛЬТРАЗВУКОВЫХ ИССЛЕДОВАНИЙ. РЕЖИМЫ СКАНИРОВАНИЯ. МЕТОДЫ ОПТИМИЗАЦИИ ИЗОБРАЖЕНИЙ

импульсного допплеровского ре-

жима (уравнение 3.19).

С наличием базовой линии

связана возможность дифферен-
цировки различных цветовых фе-
номенов. Так, aliasing-эффект отли-
чается по характеристикам цвето-
вого паттерна от цветового изобра-
жения турбулентных (разнонаправ-
ленных) потоков - имеется разни-
ца в переходе цветов верхней и
нижней шкал. Если при aliasing-эф-
фекте цвет максимальных значе-
ний одной шкалы переходит в цвет
максимальных значений второй
шкалы, то при турбуленции цвет
минимального уровня скоростей
одной шкалы через базовую ли-
нию, т. е. черный цвет, переходит в
цвет минимального уровня скоро-
стей другой (рис. 3.65). Во втором
случае между разнонаправленны-
ми потоками всегда либо отсут-
ствует движение, либо имеется
слой частиц, движущихся с мини-
мальными скоростями и в различ-
ных направлениях, что имеет след-
ствием отсутствие их цветового
кодирования - возникновение
черной «прослойки» в структуре
результирующего паттерна турбу-
лентного потока.

Мощность на передаче выпол-

няетте же функции, что и в режиме
серошкального сканирования. При

увеличении мощности увеличива-
ется амплитуда передаваемого и
соответственно отраженного сиг-
налов. Повышение мощности излу-
чения улучшает качество цветово-
го кодирования (рис. 3.66). При не-
которых исследованиях (особенно
в акушерской практике) следует
строго соблюдать требования бе-
зопасности во избежание нежела-
тельных эффектов взаимодействия
ультразвука с тканями.

Усиление на приеме, изменяя

амплитуду принятого эхосигнала,
существенно влияет на качество
цветовой картограммы. Чрезмер-
но высокий уровень усиления при-
водит к появлению цветовых арте-
фактов, которые в отличие от по-
токов крови равномерно распре-
деляются по всему инсонируемо-

му полю, слишком низкий - к пол-
ному отсутствию цветового про-
крашивания или отсечению сред-
не- и низкоскоростных потоков.
Значение данной регулировки не-
обходимо подбирать в зависимо-
сти от особенностей кровотока в

Рис. 3.59. Размеры инсонируемой зоны в цветовом допплеровском режиме.

А. Обзорное сканирование широким окном обзора. Б. Прицельное сканирование

малым окном.

Рис. 3.60. Вариантные карты при линейном сканировании.

А, Б. Различные положения вариантных карт (допплеровский угол в обоих случаях

не превышает 90°).

Рис.  3 . 6 1 . Изменение допплеровского угла посредством перемены положения

датчика.
А. Сканирование аорты, угол около 85°, качество цветовой картограммы низкое.

Б. Сканирование аорты после перемены положения датчика (угол около 60°), вы-

сокое качество цветового кодирования.

Рис. 3.62. Aliasing-эффект в цветовом допплеровском режиме (объяснение в тексте).

А. Схема цветового «перехлеста» при некорректной установке уровня PRF

(скорости). Б. Множественный aliasing-эффект в цветовом допплеровском ре-

жиме.

71
