ФИЗИКА УЛЬТРАЗВУКОВЫХ ИССЛЕДОВАНИЙ. РЕЖИМЫ СКАНИРОВАНИЯ. МЕТОДЫ ОПТИМИЗАЦИИ ИЗОБРАЖЕНИЙ

вательностью) избирательного выделения эхосигна-

ла от крови и последующего его усиления. Результа-

том этого процесса является эхопозитивность внут-

рипросветного потока, сопоставимая с окружающи-
ми тканями. Наличие же направленного движения
ставшей эхогенной крови дополнительно выделяет ее
по сравнению с окружающими структурами.

В данном режиме (для систем GE Medical Systems

он носит название b-flow) качество изображения пря-
мо не связано с углом между вектором скорости внут-
рипросветного потока и направлением распростране-
ния ультразвукового луча, что, на первый взгляд, вы-
годно отличает его от уголзависимых допплеровских
методов цветового кодирования. Однако интенсив-
ность отраженного от крови эхосигнала связана с ко-
личеством элементарных отражателей в метке конт-
рольного объема, а последнее сопряжено со скорос-

тью кровотока, реологическими характеристиками

крови, а также величиной угла между вектором ско-

рости внутрипросветного потока и направлением
распространения ультразвукового луча. Это важ-

ное обстоятельство является заметной детерминан-

той качества изображения потока в режиме b-flow. При

прочих равных условиях, интенсивность сигнала b-flow
(в диапазоне низких и средних скоростей) меньше, не-
жели высоких, когда она становится постоянной
(рис. 3.37). Уменьшение величины угла сканирования
приводит к усилению интенсивности сигнала и улуч-
шению качества изображения.

Внедрение режима b-flow является перспектив-

ным направлением ультразвуковой ангиологии.

Режимы сканирования

Разрешающая способность

В современной ангиологии применяются раз-

личные режимы сканирования. Принципиально их
можно разделить на две группы: с применением доп-
плеровского эффекта (постоянно-волновой доппле-
ровский режим - CW-режим; импульсный допплеров-
ский режим - PW-режим; режим цветового доппле-
ровского кодирования - CD-режим; дуплексные ре-

жимы, сочетающие один или два вида допплеровс-

кого режима с режимом двухмерной серошкальной
эхографии,- В-режимом) и без такового (собствен-
но режим двухмерной серошкальной эхографии -
В-режим, режим одномерной временной развертки -
М-режим). Наибольшее значение для исследования

сосудистой системы имеют допплеровские режимы.

При двухмерном серошкальном сканировании

(В-режим) получение ультразвукового изображения
основано, как уже говорилось выше, на эффекте от-
ражения ультразвука от границы раздела сред. При-
борно анализируемая амплитуда (а при когерентном
формировании изображения и фаза) отраженного
эхосигнала в процессе преобразования обусловли-
вает яркость свечения пикселя на экране монитора.

Таким образом, В-режим является основным для по-
лучения визуальной информации об органах и тка-

нях, стенках сосудов, внутрипросветном содержи-
мом (рис. 3.38).

М-режим - одномерное сканирование (через

одну линию сечения) с получением развертки в ре-

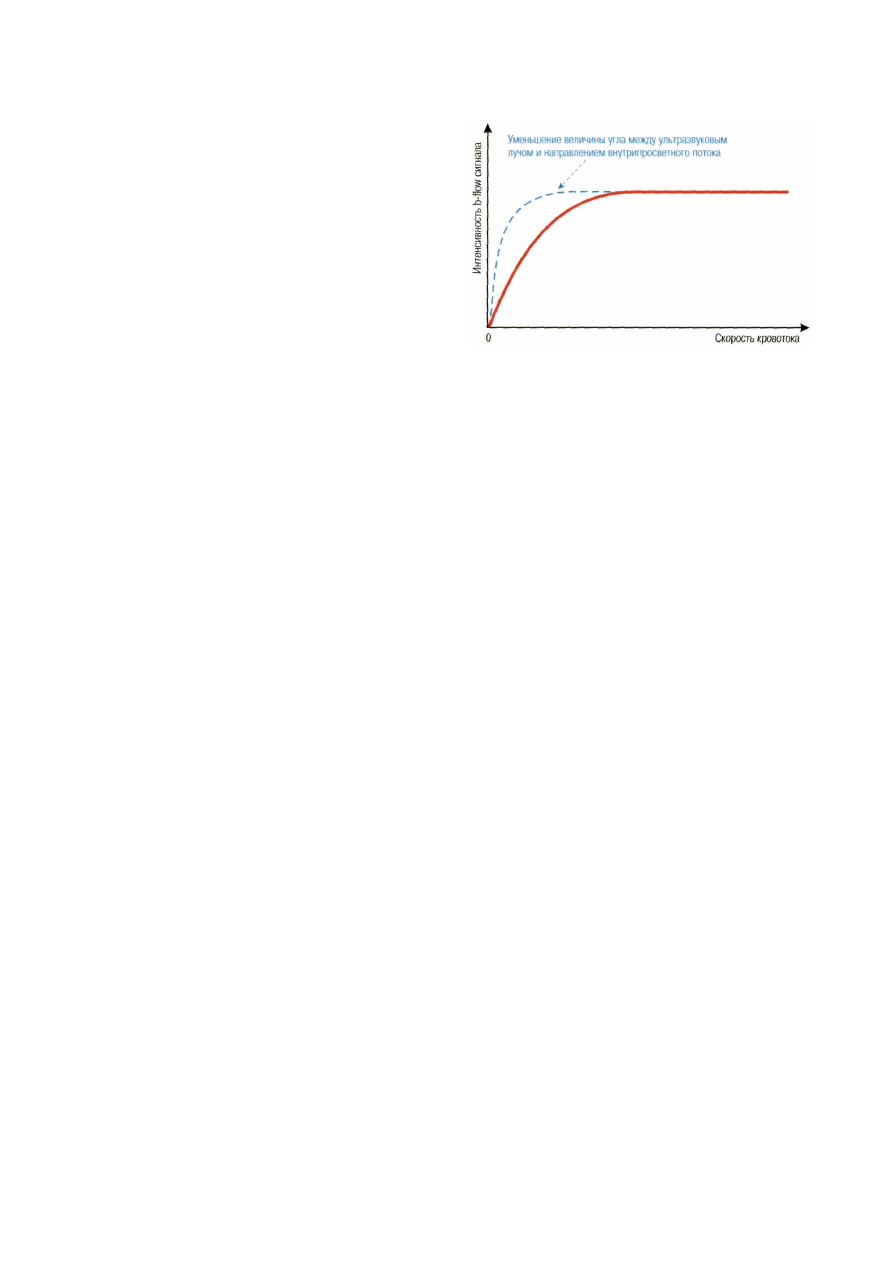

Рис. 3.37. Зависимость интенсивности сигнала b-flow от
скорости кровотока в сосуде.

альном режиме времени используется для регистра-
ции характеристик движущихся объектов. Примене-
ние данного режима в ангиологии ограничено, так как
большинство сосудов являются неподвижными
структурами. Однако для корректного измерения ди-
аметров артерий и вен, а также регистрации движе-
ния стенок (пульсация) может быть использована
комбинация В- и М-режима (рис. 3.39). Наиболее ак-
тивно данный режим используется при кардиологи-
ческих исследованиях.

Постоянно-волновой допплеровский режим

(CW), не имея ограничений по скорости и глубине,
одновременно лишенный пространственного разре-
шения, лежит в основе метода ультразвуковой доп-
плерографии. Двухэлементные допплеровские дат-

чики карандашного типа работают обычно с часто-
той 2 МГц (для кардиологических исследований), 4 и
8 МГц (для исследования периферических артерий
и вен). Результатом исследования при этом являют-
ся получение допплеровского спектра (рис. 3.40) и
его последующий анализ.

Импульсный допплеровский режим (PW) также

лежит в основе ультразвуковой допплерографии, при
этом получают допплеровский спектр.

Режим цветового допплеровского кодирования

(CD) существовал как самостоятельный лишь в пер-
вых ультразвуковых сканерах. В настоящее время он
находит применение в дуплексных системах.

Дуплексное сканирование сочетает два режи-

ма: двухмерную серошкальную эхографию и один
из допплеровских режимов, из которых оба рабо-

тают в реальном времени. Таким образом, имеет-
ся возможность визуализации структур (органов,
тканей, сосудов) с одновременным получением

цветовой картограммы или допплеровского спек-

тра потока крови (рис. 3.41). Существует также ре-
жим триплексного сканирования, в котором одно-

временно работают, помимо серошкальной эхо-
графии, два допплеровских режима - цветовой и

спектральный. Такое сочетание обозначают трип-
лексным сканированием. Работа дуплексного и
триплексного режимов гораздо сложнее, чем каж-
дого из составляющих их в отдельности. Принци-
пиально важно, что чем больше режимов задей-
ствовано, тем хуже качество изображения каждо-
го из них. Это связано с тем, что ультразвуковой

60

ФИЗИКА УЛЬТРАЗВУКОВЫХ ИССЛЕДОВАНИЙ. РЕЖИМЫ СКАНИРОВАНИЯ. МЕТОДЫ ОПТИМИЗАЦИИ ИЗОБРАЖЕНИЙ

датчик не может одновременно посылать импуль-
сы для получения информации о структуре ткани

(серошкальное сканирование), допплеровском
сдвиге частот (спектральный допплер), а также
пространственном его распределении (цветовое
кодирование). Поэтому все эти импульсы посыла-
ются последовательно, соответственно, последо-
вательно и принимаются. С учетом существующих

для каждого вида излучения-приема ограничений

становятся понятными задержка работы системы
и снижение качества изображений. Следствием
этого является временная «заморозка» (выключе-
ние) работы одного из действующих режимов для
повышения качества изображения второго. Так, для
регистрации качественного допплеровского спек-

тра работу В-режима и CD-режима чаще всего при-
останавливают (функция update). При этом рабо-
тает только импульсный допплеровский режим, а

изображение и цветовая картограмма фиксируют-

ся и остаются неизменными.

Терминологически правильнее называть дуплек-

сные режимы в соответствии с наименованием их ком-
понентов, например, «сонография с цветовым коди-
рованием» или «сонография с цветовым кодировани-
ем и спектральным допплеровским анализом». Одна-
ко в литературе все эти названия чаще всего объеди-
няются термином «дуплексное сканирование».

Под разрешающей способностью принято пони-

мать возможность раздельного отображения двух ря-

дом расположенных объектов. Разрешение тем

выше, чем меньшего размера объекты отображают-
ся раздельно.

Для сканирования в реальном режиме времени

с применением линейных датчиков общее разреше-

ние складывается из аксиального (или осевого), ла-

терального (или бокового) и временного компонен-
тов. Аксиальное и латеральное разрешение обеспе-

чивают качество статического ультразвукового изоб-
ражения (рис. 3.42, А), временное - динамического.
При использовании датчиков, предусматривающих

угловое расхождение лучей (конвексных, векторных

и секторных), качество статических эхограмм сопря-

жено также с угловым разрешением (рис. 42, Б).

При прочих равных условиях разрешение всегда

выше при линейном сканировании с высокой часто-

той. Данное положение справедливо для всех режи-

мов сканирования (рис. 3.42, В-Е).

Методы оптимизации изображений

Под оптимизацией понимают способы повыше-

ния качества ультразвуковых изображений. Основ-
ной целью производимых при этом манипуляций яв-

ляется получение максимального объема информа-

ции, наиболее адекватно отражающей реальную дей-
ствительность.

Оптимизация изображения в режиме

серошкального сканирования (В-режим) [17]

Качество получаемых серошкальных эхограмм,

естественно, зависит в первую очередь от класса ис-
пользуемого ультразвукового сканера, набора техно-

логий, реализованных в нем, вида применяемых дат-

чиков, т. е. тех базовых условий, субъективное влия-
ние на параметры которых невозможно. Однако у ис-
следователя имеется широкий арсенал средств для
изменения параметров изображения в рамках суще-
ствующей системы. Основными из них являются фор-
мат, частота, глубина и ширина сканирования (час-

тота кадров, плотность линий), мощность на переда-

че, усиление на приеме, компенсация усиления с глу-

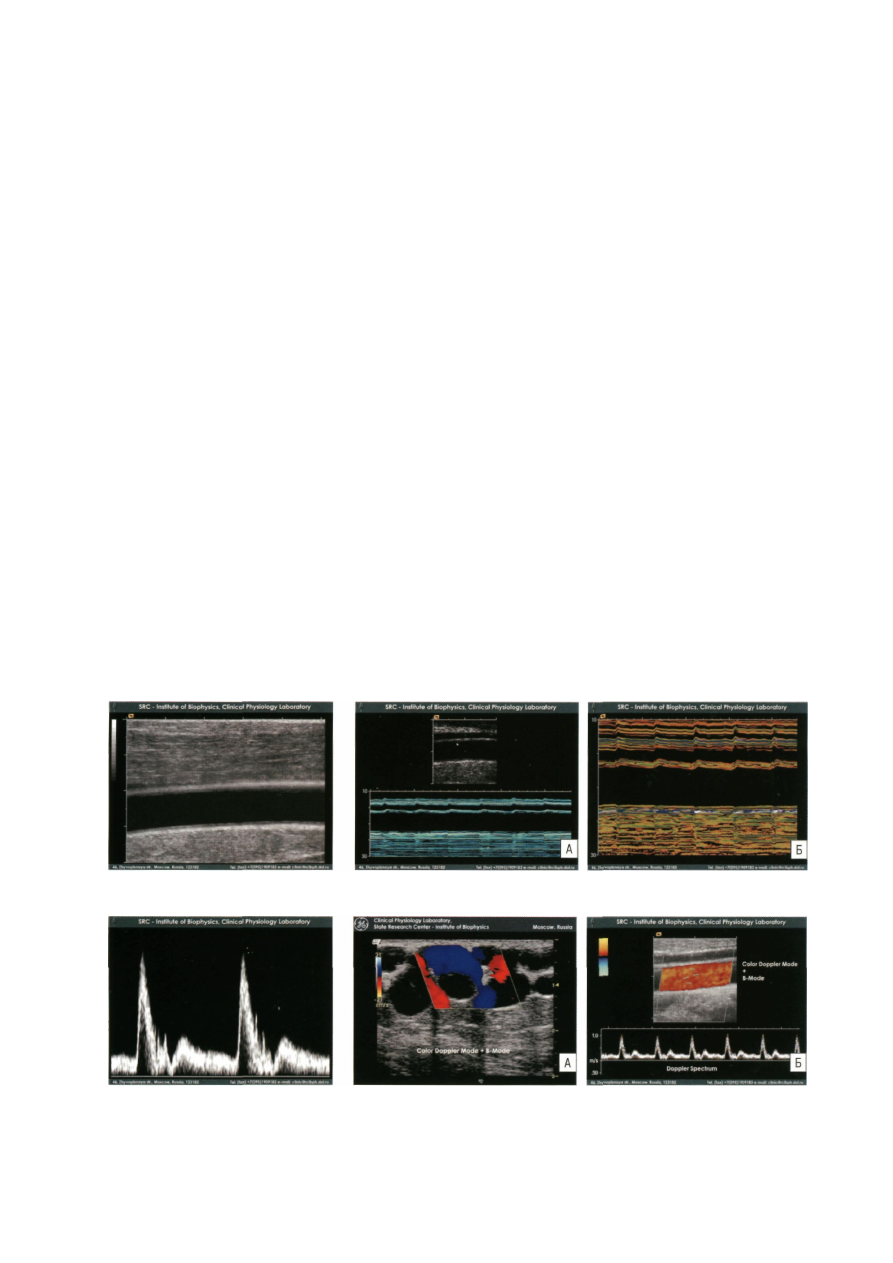

Рис.  3 . 3 8 . Общая сонная артерия.
В-режим.

Рис. 3.39. Общая сонная артерия.

А. В- + М-режим. Б. М-режим.

Рис. 3.40. Допплеровский спектр.

Рис.  3 . 4 1 . Дуплексное сканирование.

А. Варикозно расширенные поверхностные вены нижней конечности.

В-режим+CD. Б. Кровоток в общей сонной артерии. В-режим+CD+PW.

61

ФИЗИКА УЛЬТРАЗВУКОВЫХ ИССЛЕДОВАНИЙ. РЕЖИМЫ СКАНИРОВАНИЯ. МЕТОДЫ ОПТИМИЗАЦИИ ИЗОБРАЖЕНИЙ

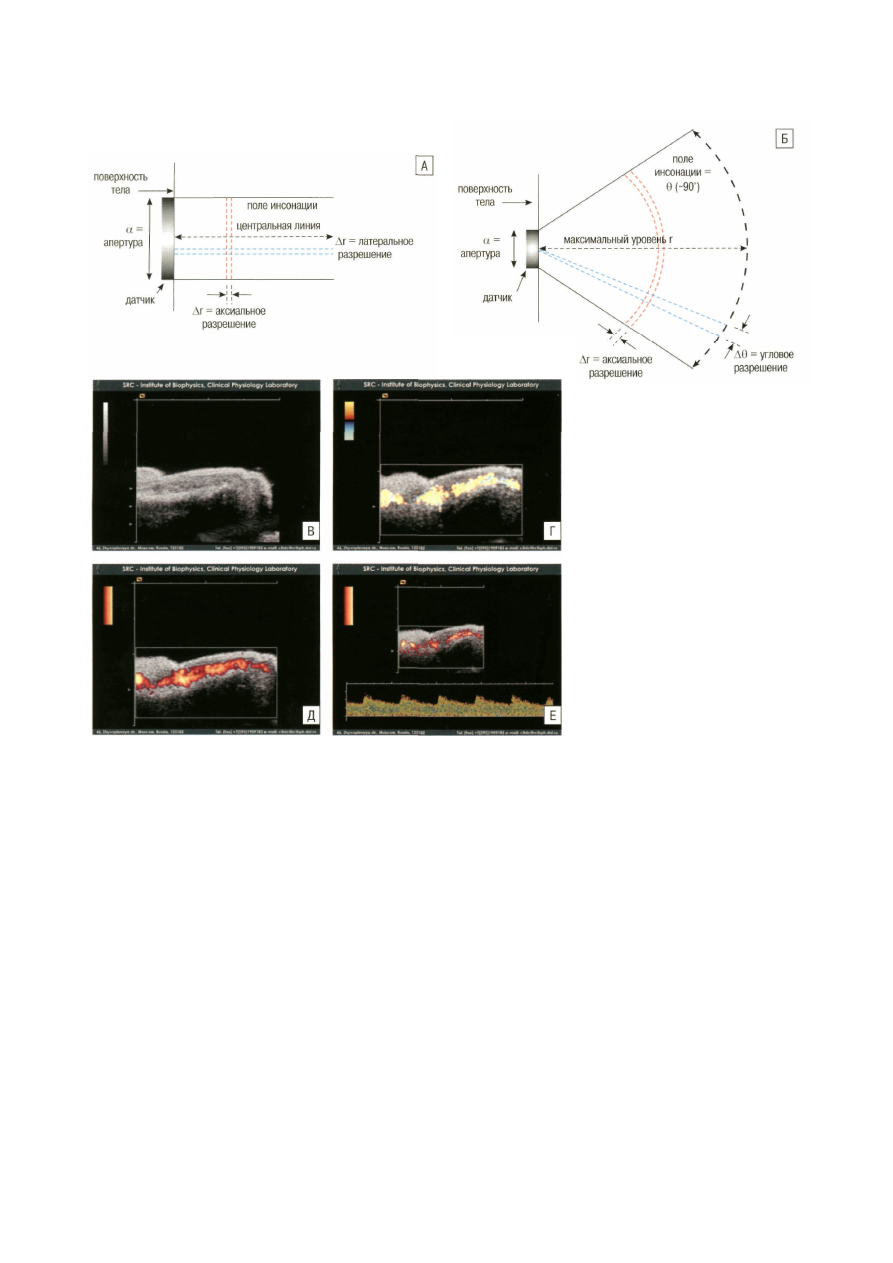

Рис. 3.42. Разрешающая способность при ультразвуковом сканировании.

А. разрешение при линейном сканировании. Б. Разрешение при сканировании с

расхождением лучей под углом. В. Ноготь и ногтевое ложе указательного пальца
(В-режим). Г. Цветовая картограмма потока в сосудах ногтевого ложа указатель-
ного пальца (дуплексное сканирование: В-режим + ЦДК скорости). Д. Цветовая
картограмма потока в сосудах ногтевого ложа указательного пальца (дуплексное
сканирование: В-режим + ЦДК «энергии»). Е. Цветовая картограмма потока и доп-
плеровский спектр в сосудах ногтевого ложа указательного пальца (дуплексное
сканирование: В-режим + ЦДК «энергии» + допплеровский спектр).

биной, предобработка, логарифмическое сжатие, ус-
реднение (сглаживание), постобработка, псевдоок-
рашивание [17, 71, 72].

Среди возможных форматов сканирования

различают линейный, конвексный, секторный и
векторный [72].

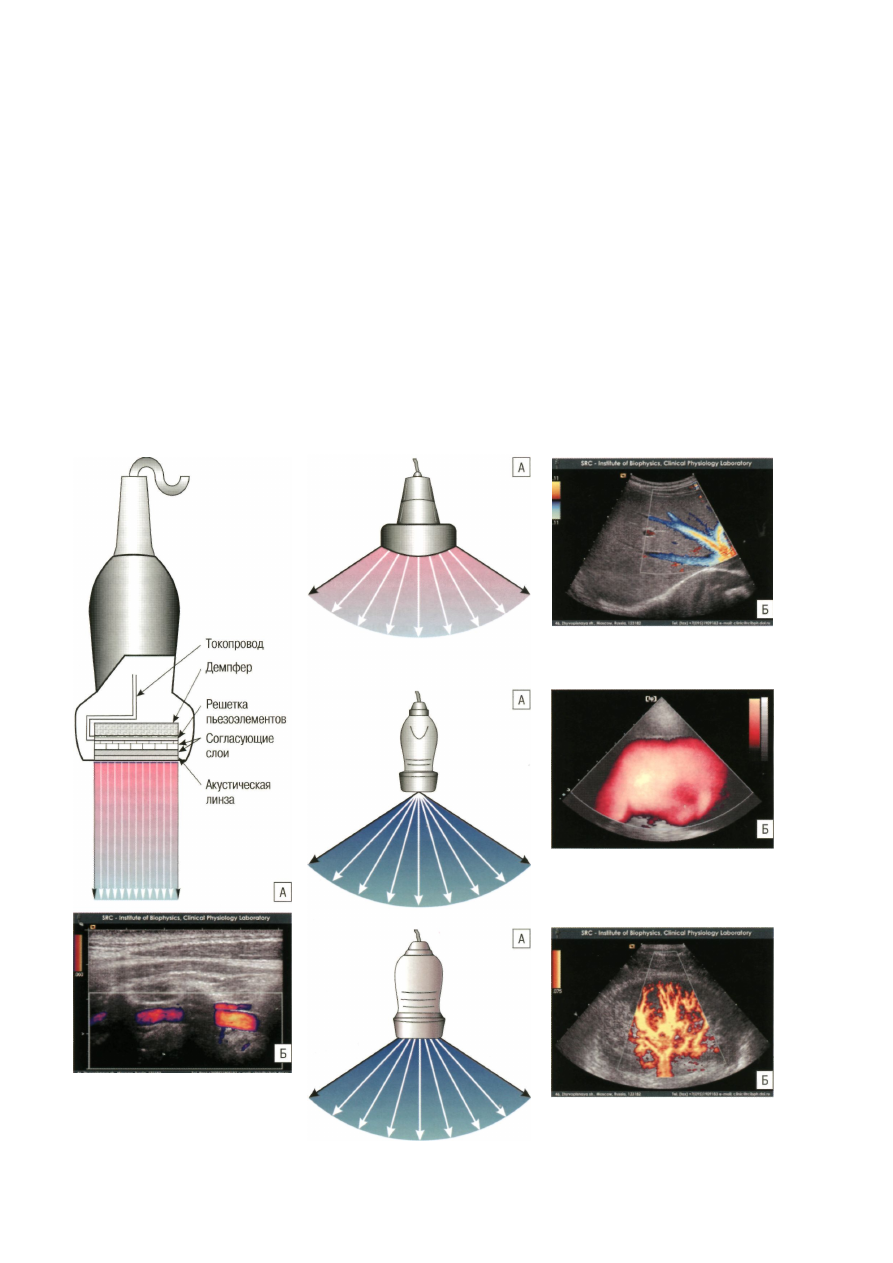

Линейный формат сканирования характеризует-

ся распространением ультразвуковых лучей с линей-
ной поверхности апертуры датчика, величина которой

может быть разной - 3, 4, 6, 10 см (рис. 3.43). Данный
вид сканирования предназначен для изучения струк-
тур, в том числе сосудов, на небольших глубинах, так

как обеспечивает широкую зону сканирования в ближ
нем поле. С применением данного формата исследу-
ются поверхностно расположенные периферические
сосуды (брахиоцефальные артерии и вены в экстра-

краниальных отделах, артерии и
вены конечностей). Преимуще-

ством данного формата сканирова-

ния является одинаковая густота
(плотность) линий на малых и боль-
ших глубинах, что позволяет более
качественно визуализировать глу-
боко расположенные структуры.

Данный факт может быть использо-

ван как для изучения сосудов
брюшной полости (абдоминальной
аорты), так и при исследовании глу-
боких артерий и вен (прежде всего
нижних конечностей) в случаях не-
значительной выраженности под-
кожного жирового слоя. Однако
ввиду ограниченности зоны обзора
на больших глубинах, предпочти-
тельнее применять другие форма-
ты сканирования (конвексные, век-
торные, секторные). За счет линей-
ной формы апертуры датчика и ее
значительной величины использо-
вание данного формата для скани-
рования многих анатомических об-
ластей затруднено.

При конвексном сканирова-

нии используется выпуклая одно-
мерная решетка, при этом лучи
расходятся не параллельно, а в

виде веера, занимая в пространстве угловой сектор.
Конвексный режим целесообразно использовать при
исследовании органов (и сосудов) брюшной полос-

ти и забрюшинного пространства, некоторых повер-
хностно расположенных структур (например, молоч-

ных желез), мягких тканей (мышечных массивов бе-

дер, ягодичной области), органов малого таза. Сле-
дует отметить, что конвексный формат может быть

использован и при изучении периферических сосу-

дов, однако, в связи с выпуклостью поверхности дат-

чика это не всегда удобно, так как приходится дефор-
мировать мягкие ткани для плотного контакта с кож-
ным покровом, что, в частности делает малоинфор-
мативным или даже невозможным исследование пе-
риферических вен. В связи с расхождением лучей,
увеличивающимся с глубиной, визуализация глубо-

62

ФИЗИКА УЛЬТРАЗВУКОВЫХ ИССЛЕДОВАНИЙ. РЕЖИМЫ СКАНИРОВАНИЯ. МЕТОДЫ ОПТИМИЗАЦИИ ИЗОБРАЖЕНИЙ

ко расположенных объектов хуже, чем при линейном
сканировании, и в то же время лучше, чем при сек-
торном и векторном (рис. 3.44).

Секторное сканирование подразумевает рас-

хождение лучей из одной точки на поверхности дат-
чика. Лучи занимают в пространстве определенный
сектор. Зона, находящаяся близко к датчику, харак-
теризуется малой площадью, что делает невозмож-
ным широкий обзор (как при линейном и конвексном
сканировании). В то же время за счет узкого пучка
ультразвуковых лучей вблизи поверхности датчика
обеспечивается его малая апертура, что весьма по-
лезно для исследования структур через доступы не-
больших размеров (исследование сердца, печени,
селезенки, почек через межреберья, транскраниаль-
ное дуплексное сканирование и т. д.) (рис. 3.45). Мо-
дификацией данного формата явилась технология,
при которой лучи расходятся не с поверхности дат-
чика, а на некотором удалении от него. Данный прин-
цип позволил существенно улучшить качество изоб-

ражения (за счет сравнительно небольших потерь
энергии излучения) и нашел применение в кардио-

логии, а также при транскраниальном сканировании

и исследованиях органов брюшной полости и забрю-
шинного пространства (см. рис. 3.45, Б).

Векторное сканирование возникло как услож-

ненный вариант секторного и предназначено для рас-
ширения зоны обзора на малых глубинах. При этом

точка, являющаяся центром расхождения лучей, на-
ходится перед решеткой (в действительности про-

цесс формирования и расхождения лучей происхо-

дит несколько иначе). В результате расширяется зона

инсонации на малой глубине (рис. 3.46).

В некоторых датчиках (например, для трансрек-

тального сканирования) могут быть совмещены два

формата (обычно конвексный и линейный).

В зависимости от частоты излучения датчики

делятся на работающие с фиксированной частотой,

многочастотные и широкополосные. Под частотой
моночастотного датчика понимают центральное

Рис. 3.43. Линейное сканирование.

А. Схема устройства ультразвукового
датчика и расхождения лучей. Б. По-

звоночная артерия (сегмент V2).

Рис. 3.44. Конвексное сканирование.

А. Схема расхождения лучей. Б. Пече-

ночные вены.

Рис. 3.45. Секторное сканирование.

А. Схема расхождения лучей. Б. Про-
дольное сканирование аневризмы аб-
доминального отдела аорты.

Рис. 3.46. Векторное сканирование.

А. Схема расхождения лучей. Б. Почка.

63
