Ознакомиться с методическими указаниями, техникой безопасности, оборудованием, приборами,

инструментами и содержанием отчета.

2

Установить с помощью учебного мастера эталонный валик в патрон станка, закрепить в специ-

альной оправке индикатор и установить собранную оправку в резцедержатель станка.

3

Подвести ножку индикатора к эталонному валику до ее касания с определенным запасом изме-

рений (натягом), соответствующим примерно половине диапазона измерений по полной шкале индика-
тора.

4

Установить  в  данном положении  шкалы  лимба станка и  индикатора  на  нулевые  (по  возможно-

сти) или другие (по выбору) отметки. Проверить путем отведения с помощью адаптера ножки индика-
тора надежность установки шкалы индикатора на выбранное деление.

5

Поворотом маховичка 6 против часовой стрелки на 0,5 … 1,0 оборота отвести ножку индикатора

от эталонного валика.

2   Проведение эксперимента

1

Плавно  поворачивая  маховичок  винта  поперечной  подачи  по  часовой  стрелке,  установить  его

предварительно до совпадения риски выбранного деления лимба с неподвижной отметкой. Окончатель-
ную  доводку  совпадения  рисок произвести  легким  постукиванием  руки  по рукоятке  маховичка.  Запи-
сать показания индикатора,

2

Поворотом маховичка на 0,5 … 1,0 оборота в обратном направлении (с целью полного выбора за-

зора в винтовой паре) отвести перемещающийся узел с индикатором назад.

3

Многократно (80 … 120 раз) повторить операции подвода-отвода индикатора к эталонному вали-

ку по выбранному значению лимба (п. 1, 2). Показания индикатора записать в табл. 1.1.

1.1   Результаты показаний индикатора

Номер

опыта

Показания индикато-

ра, мкм

Номер

опыта

Показания индикато-

ра, мкм

П р и м е ч а н и е:
1   При проведении опытов по п. 1, 2 не допускать сбива установленных отметок шкал лимба станка

и индикатора. В случае сбива хотя бы одной из шкал следует произвести новую настройку и все опыты
повторить сначала.

2   Не допускается исправление допущенного перебега при совмещении рисок шкалы лимба станка

путем поворота маховичка в обратном направлении. Опыт нужно повторить с полным отводом (на 0,5
… 1,0 оборота) индикатора от эталонного валика.

Обработка экспериментальных данных

1   Произвести разбивку приведенного в табл. 1.1 полигона рассеяния показаний индикатора на k

равных интервалов по признаку возрастания размеров (удобно брать k  = 7, 9, 11). Определить среднее
значение размера интервала L

i

, частоту m

i

и частость m

i

 / n показаний, попадающих в каждый размер ин-

тервала. Если показания приходятся на границу интервалов, то необходимо к каждому из смежных ин-
тервалов  отнести  по 0,5 числа  показаний.  Результаты  разбивки  показаний  по  интервалам  представить  в
табл. 1.2.

1.2   Распределение частоты и частостей опытных данных

Границы интер-

вала показаний

Среднее значение

интервала L

i



мкм

Часто-

та, m

i



Час-

тость,

m

i

/ n



2   Определить по формулам (1.2) и (1.3) среднее арифметическое L

ср

и среднее квадратичное

σ от-

клонения совокупности показаний индикатора, связанные с погрешностью установки размера по лимбу
станка. Результаты расчета свести в табл. 1.3.

3   Построить  гистограммное  распределение  полученных  измерений.  Для  этого  по  оси  абсцисс  в

выбранном масштабе отложить интервалы показаний в соответствии с табл. 1.1, а по оси ординат – со-
ответствующие им частоты m

i

или частости. В результате построения получается столбчатая диаграмма

1 (рис. 1.4), получившая название гистограммы или полигона распределения.



1.3   Данные для расчета среднеарифметического L

ср



и среднеквадратичного

σ отклонений



Номер

группы

(интерва-

ла)

L

i

,

мкм

m

i



L

i

m

i

,

мкм

L

i

 – L

ср

,

мкм

(L

i

– L

ср

)

2

m

i

,

мкм

σ,

мкм

1
2

.
.
.

k













∑

k

1



–

n









∑

k

n

1

1



– 1 L

ср

 –

σ

2





4   На  полученном  полигоне

построить  эмпирическую  кривую
распределения,  для  чего  последо-
вательно  соединить  между  собой
ломаной линией точки, соответст-
вующие  середине  каждого  интер-
вала  гистограммного  распределе-
ния  так,  как  показано  на  рис. 1.4
(кривая 2).

5   Построить  теоретическую

кривую  нормального  распределе-
ния  и  построить  гипотезу  о  соот-
ветствии  полученного  распреде-
ления  закону  нормального  рас-
пределения.

Графическое  построение  кри-

вой  нормального  распределения
значительно облегчается, если в ее
уравнении (1.1) принять  значение

σ  равным  единице,  а  по  оси  абс-
цисс при построении откладывать

в  обе  стороны  от  центра  симметрии  отрезки  х  на  расстоянии,  кратном  величине

σ,  т.е.

х = ± z

σ, где z – величина, показывающая кратность σ отрезка x.

Тогда уравнение (1.1) примет вид

2

2

2

1

z

e

y

−

π

=

.                                          (1.4)





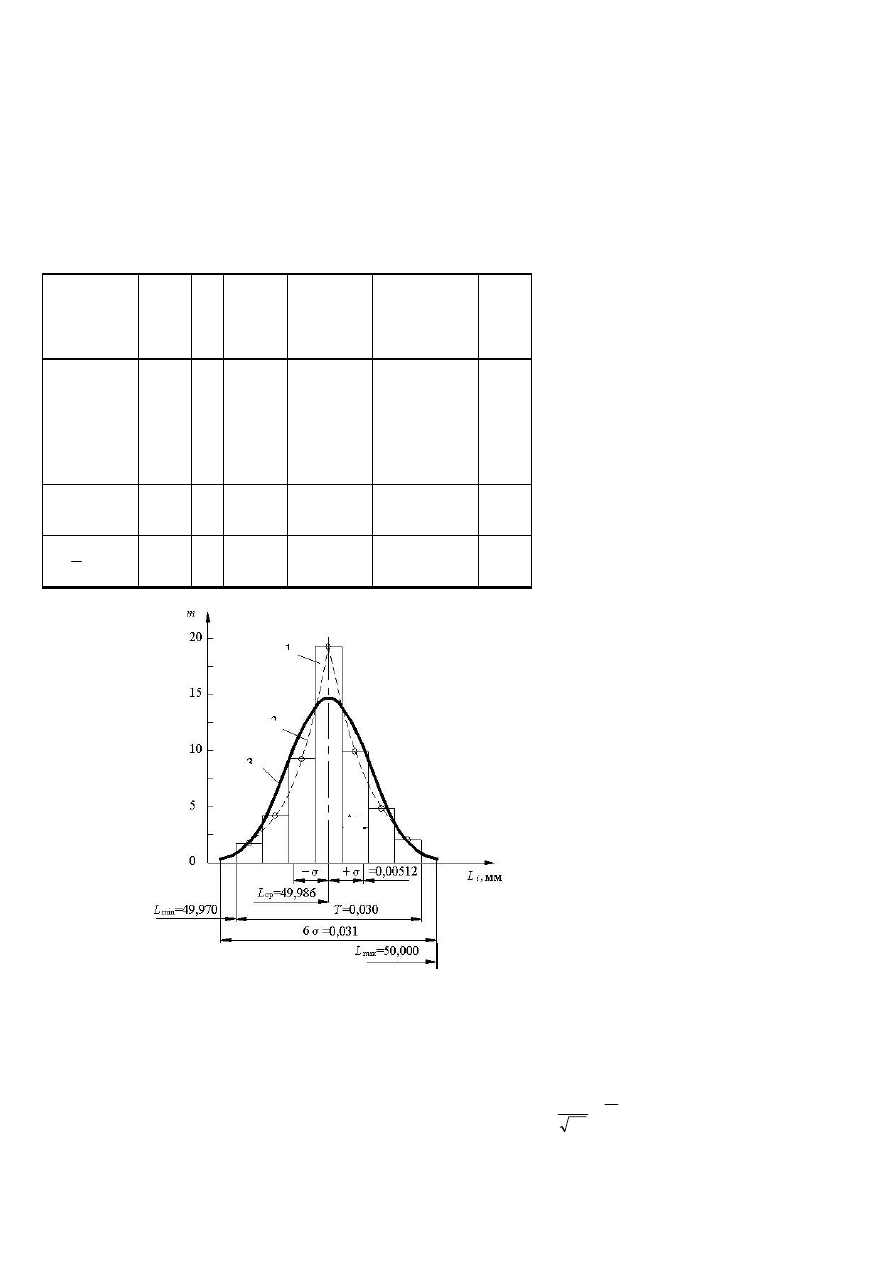

Рис. 1.4   Примеры гистограммного распределения (1), эм-

1

2

3

∆х



Так как x = L

i

 – L

ср

, то истинное значение абсцисс откладываемых точек будет L

i

 = L

ср

+ x = L

ср

= ±

z6.

Практически  для  построения  ветви  кривой  нормального  распределения  достаточно 5 … 7 точек

(другая ветвь представляет зеркальное отображение первой). Можно принять, например, такие значения
х: х = 0; 0,5

σ; σ; 1,5σ; 2,0σ; 2,5σ; 3σ.

Тогда ординаты этих точек, вычисленные по уравнению (1.4) будут иметь значения, приведенные в

табл. 1.4.



1.4   Значения условных ординат кривой нормального распределения при

σ = 1



±z  0  0,5 1,0 1,5 2,0 2,5 3,0
±x 0 0,5

σ

σ

1,5

σ

2

σ 2,5σ

3

σ

y

табл

 0,3989 0,3125 0,2420 0,1295 0,0540 0,0175 0,0044


Для  приведения  ординат  кривой  нормального  распределения  к  тому  же  масштабу,  в  котором  вы-

черчена эмпирическая кривая, необходимо табличные значения ординат y

табл

 умножить на масштабный

коэффициент M, т.е. у

i

= y

табл

 M, где у

i

 – ордината (частота m

i

) теоретической кривой нормального рас-

пределения в том же масштабе, что и эмпирической кривой распределения.



σ

∆

=

x

n

M

,

где n – число опытов (измерений);

∆х – величина интервала по оси абсцисс, принятая при построении

эмпирической кривой распределения (выражена в тех же единицах, что и

σ).

Первое значение абсциссы, определяющее вершину кривой нормального распределения, необходи-

мо принять равным нулю (x = 0). Последнее значение абсциссы не должно выходить за пределы х > 3

σ.

Внутри этого интервала значения абсцисс можно принимать из ряда для х, приведенного в табл. 1.4.

Примеры построения гистограммного распределения, эмпирической и теоретической кривых зако-

на нормального распределения приведены на рис. 1.4.

Распределение действительных размеров деталей будет соответствовать нормальному закону, если

опытная и теоретическая кривые их распределения будут иметь близкое совпадение.

Таким образом, погрешность обработки

∆

обр

, связанная с погрешностью установки размера по лим-

бу станка, можно принять равной



∆

обр

 = 6

σ

уст

.



где

σ

уст

 – среднее квадратическое отклонение полигона рассеяния действительных размеров партии об-

работанных заготовок по выбранному значению лимба станка.

6   Составить отчет по работе.


Содержание отчета



1

Название и цель работы.

2

Схема лабораторной установки.

3

 Результаты опытных данных показаний индикатора (табл. 1.1).

4

Результаты  обработки  экспериментальных  данных  с  определением  значений  величины  L

ср

  и

σ

(табл. 1.3, 1.4).

5

Графики гистограммного распределения, эмпирической и теоретической кривых распределения

(рис. 1.4).

6

Выводы (соответствие полученного распределения закону нормального распределения, величина

погрешности обработки при установке размера по лимбу станка).











Лабораторная работа 2


ИССЛЕДОВАНИЕ ТОЧНОСТИ ШЛИФОВАНИЯ ПЛОСКИХ

ПОВЕРХНОСТЕЙ КОРПУСНЫХ ДЕТАЛЕЙ


Цель работы: освоение методов исследования погрешностей обработки при шлифовании плоских

поверхностей деталей.



Методические указания


Шлифование наружных плоскостей корпусных деталей применяется, в основном, как окончатель-

ная отделочная обработка для повышения чистоты и точности обрабатываемых поверхностей. Шлифо-
вание выполняется на плоскошлифовальных станках с прямолинейным или круглым столами. Станки с
круглым столом обеспечивают более высокую производительность в связи с непрерывностью процесса
шлифования. Шлифование плоских поверхностей выполняется периферией плоского круга, торцом ча-
шечного круга или торцовой поверхностью сегментного круга. Сборочные сегментные круги применя-
ются  для  обдирочного  шлифования  наружных  плоскостей.  Припуск,  снимаемый  за  один  рабочий  ход
может составлять при этом до 4 мм [1].

При абразивной обработке на точность влияет размерный износ шлифовального круга и случайные

погрешности в результате действия большого количества несвязанных между собой факторов. Случай-
ные  погрешности  вызывают  рассеяния  размеров  в  партии  деталей,  обработанных  при  одних  и  тех  же
условиях. В результате размерного износа шлифовального круга происходит смещение центра группи-
рования размеров деталей и смещение уровня настройки станка. Поле рассеяния размеров деталей при
обработке на шлифовальном станке

+

σ

=

ω

6

∆

см

,                                            (2.1)

где

σ – среднее  квадратичное  отклонение  размеров  при  обработке  деталей,  зависящее  от  случайных

факторов;

∆

см

 – смещение уровня настройки станка (смещение центра группирования размеров) вслед-

ствие влияния систематических факторов.

Среднее квадратичное отклонение размеров для партии заготовок определяется по формуле

∑

−

−

=

σ

n

n

x

x

i

1

2

)

1

/(

)

(

,                                  (2.2)

где n – количество обрабатываемых заготовок в партии; х

i

 – текущее значение обрабатываемого разме-

ра;

x

 – центр группирования действительных размеров заготовок данной партии.

Смещение уровня настройки, обусловленное износом шлифовального круга (мкм), определяют по

формуле

1000

0

и

см

l

u

=

∆

=

∆

,                                         (2.3)

где

u

0

–



относительный

износ

шлифовального

круга (0,03 ... 0,04 мкм/км);

l – путь резания, м.

Путь резания

t

S

n

Bzn

n

D

l

n

k

k

c

1000

π

=

,                                            (2.4)

где D

k

 – диаметр шлифовального круга, мм; n

k

 – частота вращения шлифовального круга, мин

–1

; B – ши-

рина шлифования, мм; z – припуск на сторону, мм; n – количество деталей в настроечной партии, шт/; n

c



– число двойных ходов стола, дв.х./мин; S

n

 – подача круга на один двойной ход стола, мм/дв.х.; t – глу-

бина шлифования, мм.
