НПБ 174  устанавливают  современную  классификацию  порошков

специального назначения (далее - СН)

Порошки СН применяются  в  качестве  огнетушащего вещества  (ОТВ) в

автоматических  и  других  средствах  для  тушения  только  (исключительно)
металлов и их соединении или металлов (их соединений), а также горючих и
легковоспламеняющихся

жидкостей,

газов,

электроустановок

под

напряжением.

Порошки СН делятся на целевые и универсальные.
Целевые  порошки  предназначены  только  для  тушения  металлов  (их

соединений).

Универсальные  порошки  предназначены  для  тушения  металлов  (их

соединений),  а  также  горючих  жидкостей,  газов,  электроустановок  под
напряжением до 1000 В.



4.5.  Классификация установок газового пожаротушения


Под  автоматическими  установками  газового  пожаротушения  (АУГП)

понимается

совокупность

стационарных

технических

средств

пожаротушения для тушения очагов пожара за счет автоматического выпуска
газового огнетушащего вещества (состава).

В  основе  классификации  АУГП,  в  соответствии  с  определением,  лежат

их

конструктивные

особенности

и

физико-химические

свойства

огнетушащего вещества.

По конструктивному исполнению существуют два типа АУГП:

−  централизованные;
−  модульные.

Централизованной автоматической установкой газового пожаротушения

считается АУГП, содержащая батареи (модули) с ГОТВ (ГОС), размещенные
в  станции  пожаротушения,  и  предназначенная  для  защиты  двух  и  более
помещений.

Модуль  газового  пожаротушения  представляет  собой  баллон  (сосуд)  с

запорно-пусковым  устройством  для  хранения  и  выпуска  ГОТВ  (ГОС),  а
батарея  газового  пожаротушения - группу  модулей,  объединенных  общим
коллектором  и  устройством  ручного  пуска,  позволяющих  осуществлять
выпуск ГОТВ из группы или отдельных модулей.

Модульной  автоматической  установкой  газового  пожаротушения

является  АУГП,  содержащая  один  или  несколько  модулей  с  ГОТВ  (ГОС),
размещенных непосредственно в защищаемом помещении или рядом с ним.

В соответствии с ГОСТ 12.2.047 модульной установкой пожаротушения

называется

любая

нетрубопроводная

автоматическая

установка

пожаротушения,  предусматривающая  размещение  емкости  с  огнетушащим
веществом  и  пусковым  устройством  непосредственно  в  защищаемом
помещении.

Для  хранения  ГОТВ  (ГОС)  применяются  баллоны  и  изотермические

резервуары различной емкости. Изотермические резервуары используются в

106





составе  автоматических  установок  газового  пожаротушения  для  хранения
двуокиси углерода, азота или аргона в сжиженном состоянии, а также для их
подачи.

Изотермический  резервуар  АУГП  представляет  собой  сосуд  (баллон,

цистерну и т.п.), снабженный холодильным агрегатом или реконденсатором.

Газовый  огнетушащий  состав  (ГОС) - огнетушащее  вещество,  которое

при  тушении  пламени  находится  в  газообразном  состоянии  и  представляет
собой  индивидуальное  химическое  соединение  или  смесь  из  них
(ГОСТ Р 50969).

В зависимости от механизма тушения ГОСТ 4.106 подразделяет газовые

огнетушащие составы на две квалификационные группировки:

−  инертные разбавители, снижающие содержание кислорода в зоне горения

и образующие в ней инертную среду (инертные газы, двуокись углерода,
азот, гелий, аргон и их смеси);

−  ингибиторы,  тормозящие  процесс  горения  (галоидоуглеводороды  и  их

смеси с инертными газами).

В  соответствии  с  принятой  классификацией  газовых  огнетушащих

составов  ГОСТ 12.2.047 выделяет  установки  азотного,  парового,
углекислотного и хладонового пожаротушения.

Конструктивные

характеристики

АУГП

определяются

также

инерционностью установки и продолжительностью подачи ГОТВ (ГОС).

Инерционность  работы  АУГП  во  всех  случаях  не  должна  превышать

15 с.



Сжиженные газы

Сжатые газы

Двуокись углерода (СО

2

)

Азот (Ni),

Хладон 23 (СF

3

Н)

Аргон (Аг),

Хладон 125(C

2

F

5

H)

Хладон 218(С

3

F

8

)

Хладон 227еа (C

3

F

7

H)

Хладон 318 (C

4

F

8

Н)

Шестифтористая сера (SF

6

)

«Инерген»:
- азот -52% (об);
- аргон – 40% (об);
- двуокись углерода – 8% (об ).

Примечание:  Применение  других  ГОТВ  (в  т.ч.  сжиженных  азота  или  аргона)

производится по дополнительным нормам, разрабатываемым для конкретного объекта.


Время выпуска в защищаемое помещение расчетной массы ГОТВ (ГОС),

предназначенной для тушения пожара не должно превышать:

−  для  модульных  АУГП  применяющих  в  качестве  ГОС  хладоны  и

шестифтористую серу (сжиженные газы кроме СО

2

) - 10 с;

−  для  централизованных  АУГП  применяющих  в  качестве  ГОС  хладоны  и

шестифтористую серу (сжиженные газы, кроме СО

2

) - 15 с;

−  для АУГП, применяющих в качестве ГОС сжатые газы и СО

2

 - 60 с.

По способу тушения АУГП подразделяются на установки:

−  объемного (во всем помещении);

−  локального (местного);

107





−  комбинированного (тушение ГОС с другими ОТВ).

Для  АУГП  предусматриваются  следующие  виды  включения  (пуска):

автоматический (основной), ручной, дистанционный и местный. По способу
включения от пускового импульса АУГП подразделяются: с электрическим,
пневматическим, механическим пуском или их комбинацией (рис. 4.5).







Рис. 4.5. Классификация автоматических установок газового пожаротушения (НПБ 88)



4.6.  Классификация установок аэрозольного пожаротушения


Применяемые  в  стационарных  автоматических  установках  объемного

аэрозольного  пожаротушения  генераторы  огнетушащего  аэрозоля  (далее -
ГОА)  на  основе  твердотопливных  аэрозолеобразующих  огнетушащих
составов подразделяются ГОСТ 51046 (рис. 4.6) по:

−  температуре  продуктов,  образующихся  на  срезе  выпускного  отверстия

ГОА;

−  конструктивному исполнению ГОА;

−  способу приведения в действие ГОА.

По  температуре  продуктов,  образующихся  на  срезе  выпускного

отверстия, ГОА подразделяют на три типа:

I - генераторы, при работе которых температура превышает 500 °С;
II - генераторы, при работе которых температура составляет 130-500 °С;
III - генераторы, при работе которых температура меньше 130 °С.
По конструктивному исполнению ГОА подразделяют на снаряженные и

не снаряженные узлом пуска.

По способу приведения в действие ГОА подразделяют на:

−  запускаемые от электрического сигнала;

−  запускаемые от теплового сигнала;

−  с комбинированным пуском.

108





Условное обозначение генераторов огнетушащего аэрозоля в ТУ, другой

технической  документации  должно  содержать  сведения  о  ГОА  в
соответствии со следующей структурой:

ГОА - X - XXX - XXX - XXX - XXX
           (1)    (2)        (3)       (4)        (5)
где 1 – тип  генератора; 2 - масса  АОС  в  снаряженном  ГОА,  кг; 3 -

огнетушащая  способность  аэрозоля,  получаемого  при  работе  ГОА,  при
тушении  модельных  очагов  класса  В,  г/м

3

; 4 - время  подачи  огнетушащего

аэрозоля, с; 5 - обозначение технических условий. в соответствии с которыми
изготовлен генератор.

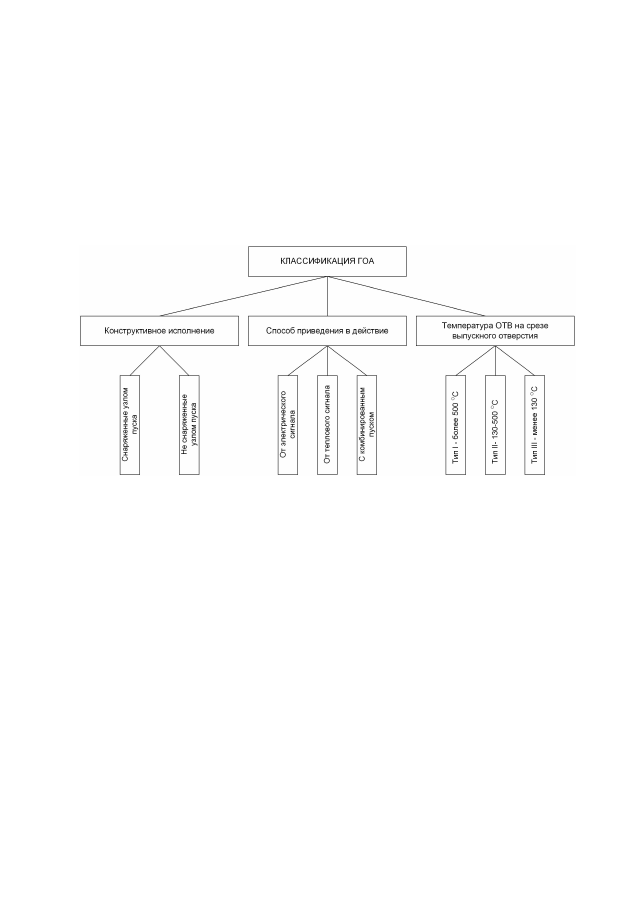

Рис. 4.6. Классификация генераторов огнетушащего аэрозоля (ГОА)


Пример условного обозначения:
ГОА-II-2,00-047-030-ТУ 4854-003-07509209-94 - генератор,

применяемый

в

стационарных

системах

объемного

аэрозольного

пожаротушения,  второго  типа  (образующего  при  работе  огнетушащий
аэрозоль  с  температурой  от 130 до 500 °С),  с  массой  заряда  АОС  в
снаряженном  генераторе 2,0 кг,  огнетушащей  способностью  аэрозоля,
получаемого  при  работе  ГОА,  при  тушении  модельных  очагов  класса  В,
равной 47 г/м

3

,  временем  подачи  огнетушащего  аэрозоля 30 с,  по  ТУ 4854-

003-07509209.



4.7.  Проверка организации эксплуатации и технического обслуживания

автоматических установок пожаротушения



В  процессе  детального  обследования  автоматических  установок

пожаротушения  (АУП)  представитель  надзорного  органа  ГПС  проверяет
наличие необходимой технической документации на установку, анализирует
ее состояние, проводит внешний осмотр и контроль работоспособности.

109





В  процессе  контроля  соблюдения  норм,  правил  и  требований  ПБ  при

эксплуатации АУП необходимо проверить их работоспособность и провести
испытания  (без  выпуска  огнетушащего  вещества),  подтверждающие
выполнение установкой основных сигналов и команд.

Порядок  эксплуатации  и  технического  обслуживания  автоматических

систем (установок) пожаротушения (АУП) регламентированы ГОСТ, СНиП,
НПБ,

ведомственными

нормами

и

правилами,

технической

эксплуатационной документацией на установки.

Ответственность  за  организацию  эксплуатации  АУП  возложена  на

руководителей  объектов,  которые  защищены  средствами  пожарной
автоматики.

На  каждую  АУП  должен  быть  издан  приказ  (распоряжение)  по

предприятию (организации), назначающий:

−  лицо, ответственное за эксплуатацию установки;

−  оперативный  (дежурный)  персонал  для  круглосуточного  контроля  за

работоспособным состоянием установок.

На каждую АУП для лиц, ответственных за эксплуатацию установки, и

для  персонала,  обслуживающего  эту  установку,  должны  быть  разработаны
инструкции  по  эксплуатации  с  учетом  специфики  защищаемых  помещений,
утвержденные  руководством  предприятия  и  согласованные  с  организацией,
осуществляющей техническое обслуживание и ремонт (ТО и Р) АУП.

Лицо,  ответственное  за  эксплуатацию  АУП,  должно  своевременно

информировать местные органы ГПС об отказах и срабатывании установок.

Оперативный (дежурный) персонал должен иметь и заполнять «Журнал

учета неисправностей установки».

Предприятие,  осуществляющее  ТО  и  Р  АУП,  должно  иметь  лицензию

ГПС  МЧС  на  «Монтаж,  наладку,  ремонт  и  техническое  обслуживание
оборудования и систем противопожарной защиты».

Допускается  проведение  ТО  и  Р  специалистами  объекта,  имеющими

соответствующую квалификацию. При этом порядок проведения работ по ТО
и Р должен соответствовать «Методическим рекомендациям» ВНИИПО.

Восстановление  работоспособности  АУП  или  АСПС  после  ее

срабатывания или отказа не должно превышать:

−  для Москвы, Санкт-Петербурга, административных центров автономных

образований в составе Российской Федерации - 6 ч;

−  для остальных городов и населенных пунктов - 18 ч.

Между

эксплуатирующей

организацией

и

предприятием,

осуществляющим ТО и Р, должен быть заключен и действовать «Договор на
техническое

обслуживание

и

ремонт

автоматических

установок

пожаротушения».

В помещении диспетчерского пункта должна быть инструкция о порядке

действия дежурного диспетчера при получении тревожных сигналов.

Принятию  АУП  на  ТО  и  Р  должно  предшествовать  первичное

обследование установки с целью определения ее технического состояния.

110





Первичное  обследование  АУП  должно  проводиться  комиссией,  в

которую входит представитель органов ГПН.

По  результатам  обследования  АУП  должны  быть  составлены  «Акт

первичного  обследования  автоматических  установок  пожаротушения»  и
«Акт на выполненные работы по первичному обследованию автоматических
установок пожаротушения».

На установку, принятую на ТО и Р, после заключения договора должны

быть заполнены:

−  паспорт автоматической установки пожаротушения;
−  журнал  регистрации  работ  по  техническому  обслуживанию  и  ремонту

автоматических установок пожаротушения.

В нем должны быть зафиксированы все работы по ТО и Р, в том числе

по  контролю  качества.  Один  экземпляр  журнала  должен  храниться  у  лица,
ответственного  за  эксплуатацию  установки,  второй - в  организации,
осуществляющей  ТО  и  Р.  В  журнале  должно  быть  также  отмечено
проведение

инструктажа

по

технике

безопасности

персонала,

осуществляющею  ТО  и  Р,  ответственным  за  эксплуатацию  установки.
Страницы  журнала  должны  быть  пронумерованы,  прошнурованы  и
скреплены печатями организации, обслуживающей АУП и осуществляющей
ТО и Р.

−  график проведения технического обслуживания и ремонта, порядок ТО и

Р  АУП,  а  также  сроки  устранения  отказа  установок  должны
соответствовать

«Методическим

рекомендациям».

Перечень

и

периодичность  работ  по  техническому  обслуживанию  должны
соответствовать типовым регламентам технического обслуживания АУП;

−  перечень технических средств, входящих в АУП и подлежащих ТО и Р;

−  технические  требования,  определяющие  параметры  работоспособности

АУП.

На  предприятии  должна  быть  в  наличии  следующая  техническая

документация;

−  акт первичного обследования АУП;
−  акт на выполненные работы по первичному обследованию АУП;

−  договор на ТО и Р;
−  график проведения ТО и Р;

−  технические  требования,  определяющие  параметры  работоспособности

АУП;

−  перечень технических средств, входящих в АУП и подлежащих ТО и Р;
−  журнал учета вызовов;

−  акт технического освидетельствования АУП;
−  проект на АУП;

−  паспорта, сертификаты на оборудование и приборы;

−  ведомость  смонтированного  оборудования,  узлов,  приборов  и  средств

автоматизации;

−  паспорта на зарядку баллонов установок газового пожаротушения;

111





−  инструкция по эксплуатации установки;

−  журнал регистрации работ по ТО и Р;
−  график дежурств оперативного (дежурного) персонала;

−  журнал сдачи приемки дежурства оперативным персоналом;
−  журнал  взвешивания  (контроля)  баллонов  с  огнетушащим  составом

установок газового пожаротушения.

Вся  необходимая  документация  на  АУП  (или  ее  копии)  должны

находиться у лица, ответственного за эксплуатацию АУП.

При внешнем осмотре АУП и защищаемых ею помещений необходимо

проконтролировать соответствие проекту:

−  характеристик защищаемого помещения и его горючей нагрузки;
−  модификации  оросителей  установок  пожаротушения,  способа  их

установки и размещения;

−  чистоты оросителей;

−  трубопроводов  установок  (не  допускается  использование  трубопроводов

установок  пожаротушения  для  подвески,  прикрепления,  присоединения
оборудования, не относящегося к АУП);

−  световой и звуковой сигнализации, находящейся в диспетчерском пункте;

−  телефонной  связи  диспетчерского  пункта  с  пожарной  охраной

предприятия или населенного пункта.



4.8.  Проверка установок водяного и пенного пожаротушения


При  проведении  обследования  технического  состояния  установок

водяного  и  пенного  пожаротушения  необходимо  руководствоваться
ГОСТ Р 50680,  ГОСТ  Р 50800, НПБ 88 и  требованиями  «Методических
рекомендаций» ВНИИПО.

В  ходе  проведения  обследования  установок  водяного  и  пенного

пожаротушения следует проконтролировать:

−  состояние  оросителей  (в  местах,  где  имеется  опасность  механических

повреждений,  оросители  должны  быть  защищены  надежными
ограждениями,  не  влияющими  на  карту  орошения  и  распространение
тепловых потоков);

−  типоразмеры  оросителей  (в  пределах  каждого  распределительного

трубопровода  (одной  секции)  должны  быть  установлены  оросители  с
выходными отверстиями одного диаметра);

−  содержание  оросителей  (должны  постоянно  содержаться  в  чистоте;  в

период  проведения  в  защищаемом  помещении  ремонтных  работ
оросители  должны  быть  ограждены  от  попадания  на  них  штукатурки,
краски  и  побелки;  после  окончания  ремонта  помещения  защитные
приспособления должны быть сняты);

−  наличие запаса оросителей (должен быть не менее 10% для каждого типа

оросителей

из

числа

смонтированных

на

распределительных

трубопроводах для их своевременной замены в процессе эксплуатации);

112





−  защитное покрытие трубопроводов (в помещениях с химически активной

или  агрессивной  средой  они  должны  быть  защищены  кислотоупорной
краской);

−  наличие  функциональной  схемы  обвязки  узлов  управления  (у  каждого

узла должна быть вывешена функциональная схема обвязки, а в каждом
направлении - табличка  с  указанием  рабочих  давлений,  защищаемых
помещений,  типа  и  количества  оросителей  в  каждой  секции  системы,
положения (состояния) запорных элементов в дежурном режиме);

−  наличие на резервуарах для хранения неприкосновенного запаса воды для

целей  пожаротушения;  устройств,  исключающих  расход  воды  на  другие
нужды;

−  наличие резервного запаса пенообразователя (должен быть предусмотрен

100%-й резервный запас пенообразователя);

−  обеспечение  помещения  насосной  станции  телефонной  связью  с

диспетчерским пунктом;

−  наличие  у  входа  в  помещение  насосной  станции  таблички  «Станция

пожаротушения»  и  постоянно  функционирующего  светового  табло  с
аналогичной надписью;

−  наличие вывешенных в помещении насосной станции четко и аккуратно

выполненных  схем  обвязки  насосной  станции  и  принципиальной  схемы
установки  пожаротушения.  Все  показывающие  измерительные  приборы
должны  иметь  надписи  о  рабочих  давлениях  и  допустимых  пределах  их
измерений;

−  срок  испытаний  установки  (испытания  установок  водяного  и  пенного

пожаротушения  в  период  их  эксплуатации  следует  проводить  не  реже
одного раза в 5 лет).

При эксплуатации АУП запрещается:

−  устанавливать взамен вскрывшихся или неисправных оросителей пробки

и  заглушки,  а  также  устанавливать  оросители  с  иной,  кроме
предусмотренной  проектной  документацией,  температурой  плавления
замка;

−  складировать материалы на расстоянии менее 0,6 м от оросителей;
−  использовать трубопроводы установок пожаротушения для подвески или

крепления какого-либо оборудования;

−  присоединять  производственное  или  сантехническое  оборудование  к

питательным трубопроводам установки пожаротушения;

−  устанавливать  запорную  арматуру  и  фланцевые  соединения  на

питательных и распределительных трубопроводах;

−  использовать  внутренние  пожарные  краны,  установленные  на

спринклерной сети, для других целей, кроме тушения пожара;

−  использовать  компрессоры  для  целей,  не  связанных  с  обеспечением

работоспособности установки.




113
