4. АВТОМАТИЧЕСКИЕ УСТАНОВКИ ОБНАРУЖЕНИЯ И ТУШЕНИЯ

ПОЖАРА



4.1.  Общая классификация установок пожаротушения


В  общем  случае,  под  установками  пожаротушения  (ГОСТ 12.2.047

понимается  совокупность  стационарных  технических  средств  для  тушения
пожара за счет выпуска огнетушащих веществ.

По способу приведения в действие установок пожаротушения (выпуску

огнетушащих веществ) они подразделяются на:

−  ручные (с ручным способом приведения в действие);
−  автоматические.

При  этом  все  автоматические  установки  пожаротушения  (кроме

спринклерных)  могут  приводиться  в  действие  ручным  и  автоматическим
способами. Спринклерные установки пожаротушения приводятся в действие
исключительно автоматически.

Установки  пожаротушения  в  зависимости  от  принципа  тушения

(создание  огнетушащей  среды  в  объеме  защищаемого  помещения  или
воздействие на горящую поверхность) подразделяют на установки объемного
и поверхностного пожаротушения.

Отличительной

особенностью

автоматических

установок

пожаротушения  (АУП)  является  выполнение  ими  одновременно  и  функций
автоматической пожарной сигнализации.

В  соответствии  с  этими  определениями  ГОСТ 12.3.046 подразделяет

автоматические установки (системы) пожаротушения:

−  по  конструктивному  исполнению - на  спринклерные,  дренчерные,

агрегатные, модульные;

−  по  виду  огнетушащего  вещества - на  водяные,  пенные,  газовые,

порошковые, аэрозольные.

В  основе  классификации  АУП  по  конструктивному  исполнению  лежат

конструктивные  особенности  одного  или  нескольких  составных  частей
стационарных технических средств.

Например:

−  спринклерные

АУП - оборудованы

нормально

закрытыми

спринклерными оросителями (ГОСТ 12.2.047);

−  дренчерные  АУП - оборудованы  нормально  открытыми  дренчерными

оросителями (ГОСТ 12 2.047);

−  модульные АУП - нетрубопроводные установки с размещением баллонов

и пусковых устройств непосредственно в защищаемом помещении (ГОСТ
12.2.047);

−  агрегатные - все  технические  средства  обнаружения  пожара,  хранения,

выпуска и транспортирования ОТВ представляют собой самостоятельную

98



единицу (ГОСТ 12 3 046).

Огнетушащие  вещества,  прежде  всего,  подразделяются  по  своим

физико-химическим  свойствам,  которые  позволяют  создавать  условия  дня
прекращения горения.

Классификацию,  приведенную  выше,  дополняет  и  уточняет  для

автоматических и ручных установок пожаротушения ГОСТ 12.4.009.

По способу пуска установки пожаротушения классифицируются:

−  автоматическая  установка  пожаротушения  с  дублирующим  ручным

пуском (местным и (или) дистанционным);

−  автоматическая  установка  пожаротушения  без  дублирующего  ручного

пуска;

−  ручная  установка  пожаротушения  (с  местным  и  (или)  дистанционным

пуском);

По способу тушения - на установки:

−  объемного пожаротушения;
−  пожаротушения по площади;

−  локального пожаротушения.

По виду огнетушащего средства - на установки:

−  водяного  пожаротушения  (спринклерная,  дренчерная,  лафетными

стволами).

−  пенного пожаротушения (спринклерная, дренчерная);
−  порошкового пожаротушения;

−  газового (СО

2

, хладонового, азотного, парового и др.) пожаротушения;

Обобщенная классификация установок пожаротушения приведена на

рис. 4.1.



4.2.  Классификации установок водяного и пенного пожаротушения


Автоматические установки водяного пожаротушения подразделяются по

типу оросителей на спринклерные и дренчерные (рис. 4.2).

Спринклерные

установки

подразделяют

по

типу

заполнения

подводящего  питательного  и  распределительного  трубопроводов  водой  или
воздухом на:

−  водозаполненные;

−  воздушные;

−  водовоздушные.

Дренчерные установки по виду привода подразделяют на:

−  электрические;
−  гидравлические;

−  пневматические;

−  механические;
−  комбинированные.

Установки по времени срабатывания подразделяют на:

−  быстродействующие - продолжительность срабатывания не более 3 с;

99

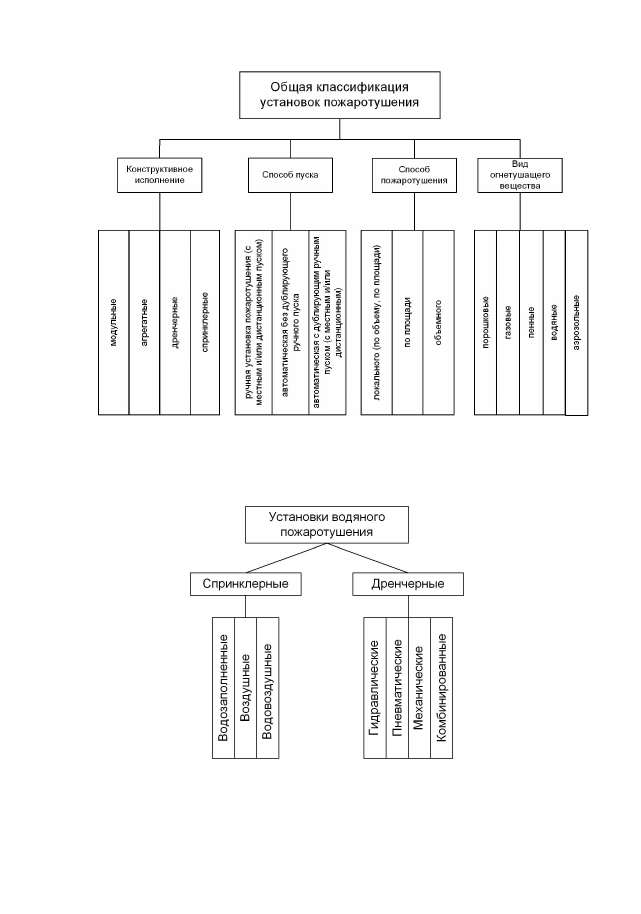

Рис. 4.1. Общая классификация установок пожаротушения

100

Рис. 4.2. Классификация установок водяного пожаротушения



Установки  пенного  пожаротушения  по  времени  срабатывания  имеют

аналогичные с водяными параметры быстродействия.

Установки по способу тушения подразделяют на:

−  установки пожаротушения по площади;

−  установки объемного пожаротушения.

Отличительными  характеристиками  классификации  установок  пенного

пожаротушения  от  водяного  являются  параметры  продолжительности
действия и кратности пены.



По продолжительности действия установки подразделяют на:

−  кратковременного действия - не более 10 мин;

−  средней продолжительности - не более 15 мин;
−  длительного действия - свыше 15 мин, но не более 25 мин.

Установки по кратности пены подразделяют на:

−  установки пожаротушения пеной низкой кратности (от 5 до 20);

−  установки  пожаротушения  пеной  средней  кратности  (свыше 20, но  не

более 200);

−  установки пожаротушения пеной высокой кратности (свыше 200).

В  соответствии  с  ГОСТ 4.99 пенообразователи  разделены  на  две

классификационные группы в зависимости от применения:

−  общего назначения;

−  целевого назначения.

В зависимости от химического состава (поверхностно-активной основы)

пенообразователи подразделяют (ГОСТ Р 50588) на:

−  синтетические углеводородные;

−  синтетические фторсодержащие.

101



−  среднеинерционные - продолжительность срабатывания не более 30 с;

−  инерционные - продолжительность срабатывания свыше 30 с, но не более

180 с.

По продолжительности действия установки подразделяют на:

−  средней продолжительности действия - не более 30 мин;
−  длительного действия - свыше 30 мин, но не более 60 мин.

В  соответствии  с  ГОСТ  Р 50800 автоматические  установки  пенного

пожаротушения классифицируются по:

−  конструктивному исполнению;

−  виду привода;

−  времени срабатывания;
−  способу тушения;

−  продолжительности действия;
−  кратности пены.

Установки  пенного  пожаротушения  по  конструктивному  исполнению

подразделяют, как и водяного, на спринклерные и дренчерные в зависимости
от типа оросителей.

Дренчерные  установки  по  виду  привода  также  подразделяют  на

электрические,

гидравлические,

пневматические,

механические

и

комбинированные.



Кроме  синтетических  пенообразователей  в  ряде  стран  применяются

также  пенообразователи  на  протеиновой  основе,  в  том  числе  содержащие
фторированные поверхностно-активные вещества.

К  пенообразователям  общего  назначения  относятся:  ПО-6К,  ПО-3АИ,

ПО-3НП,  ТЭАС,  ПО-6ТС.  Они  используются  для  получения  огнетушащей
пены и растворов смачивателей.

К  пенообразователям  целевого  назначения  относятся:  САМПО,  ПО-

6НП,  ФОРЭТОЛ, «Универсальный», «Морской».  Они  используются  для
получения  пены  при  тушении  нефтепродуктов  и  горючих  жидкостей
различных классов, пожаровзрывоопасных объектов, а также для применения
с морской водой.



4.3.  Классификация модульных автоматических установок

пожаротушения тонкораспыленной водой


НПБ 80 распространяются

на

вновь

разрабатываемые

и

модернизируемые  модульные  автоматические  установки  пожаротушения
тонкораспыленной  водой  (МУПТВ),  и  устанавливают  их  классификацию
(рис. 4.3) по  виду  огнетушащего  вещества,  инерционности  срабатывания,
продолжительности действия, типу действия, виду водопитателя.

Огнетушащим веществом (ОТВ) МУПТВ является:

−  вода;
−  вода с добавками;

−  газоводяная смесь.

Тонкораспыленная  струя  ОТВ  представляет  собой  струю  воды  со

среднеарифметическим диаметром капель до 100 мкм.

По инерционности срабатывания установки подразделяются на:

−  малоинерционные - с инерционностью не более 3 с;
−  среднеинерционные - с инерционностью от 3 до 180 с.

По  продолжительности  действия – на  кратковременного  и

продолжительного  действия.  МУПТВ  кратковременного  действия  является
установкой со временем подачи огнетушащего вещества от 1 до 600 с

По  типу  действия  МУПТВ  бывают  непрерывного  и  циклического

действия.

В качестве водопитателя МУПТВ выступают:

−  сжатый газ;

−  газогенератор;
−  комбинированный.

Обозначение МУПТВ имеет следующую структуру:
МУПТВ - XXX - X - XX - ТУ
     (1)

(2)     (3)   (4)    (5),

где 1 - наименование изделия; 2 - масса огнетушащего вещества (ОТВ),

заправляемого в МУПТВ, кг; 3 - тип МУПТВ по водопитателю (сжатый газ -
Г, газогенератор – ГЗ; комбинированный - К); 4 - вид огнетушащего вещества

102



(вода - В,  вода  с  добавками - ВД,  газоводяная  смесь - ГВ); 5 - обозначение
технической документации, в соответствии с которой изготовлена установка.

Пример условного обозначения:
МУПТВ-250-Г-ГВ-ТУ - модульная

установка

пожаротушения

тонкораспыленной  водой  с  массой  ОТВ 250 кг,  тип  по  водопитателю -
сжатый газ, ОТВ - газоводяная смесь, изготовленная в соответствии с ТУ.

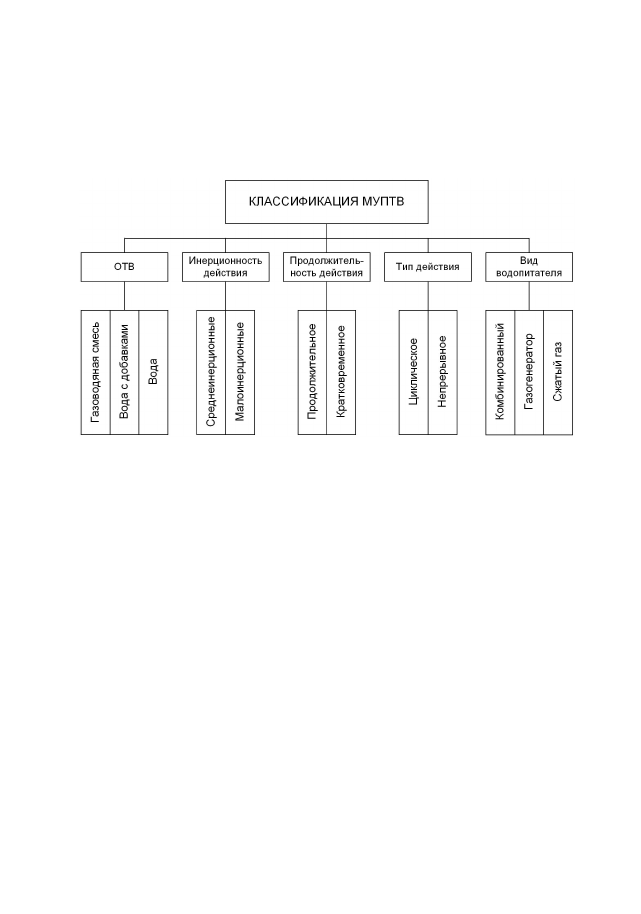

Рис. 4.3 Классификация модульных автоматических установок пожаротушения

тонкораспыленной водой (МУПТВ)



4.4.  Классификация установок порошкового пожаротушения



В  соответствии  с  ГОСТ  Р 51091 основными  классификационными

характеристиками  автоматических  установок  порошкового  пожаротушения
(АУПТ) являются (рис. 4.4):

−  конструктивное исполнение (ГОСТ 12.3.046);

−  способ хранения вытесняющего газа в корпусе модуля (емкости);

−  инерционность;
−  быстродействие;

−  время действия;
−  способ тушения;

−  вместимость единичного корпуса модуля (емкости).

По конструктивному исполнению АУПТ подразделяют на модульные и

aгpeгатные.



103











Ри

с.4.4.

Кла

сси

фи

каци

я

автома

ти

чески

х

устан

ов

ок

 п

орош

ко

во

го

 по

жа

рот

уш

ени

я







104





По  способу  хранения  вытесняющего  газа  в  корпусе  модуля  (емкости)

АУПГ подразделяются на:

−  закачные;

−  с газогенерирующим (пиротехническим) элементом;

−  с баллоном сжатого или сжиженного газа.

По инерционности АУПТ подразделяют на:

−  малоинерционные, с инерционностью не более 3 с;
−  среднеинерционные - с инерционностью от 3 до 180 с;

−  повышенной инерционности - с инерционностью более 180 с.

По быстродействию АУПТ подразделяют на следующие группы:

−  Б-1 с быстродействием до 1 с;
−  Б-2 с быстродействием от 1 до 10 с;

−  Б-3 с быстродействием от 10 то 30 с;
−  Б-4 с быстродействием более 30 с.

По  времени  действия  (продолжительности  подачи  огнетушащего

порошка) АУПТ подразделяют на:

−  быстрого действия – импульсные (И), с временем действия до 1 с;
−  кратковременного действия (КД-1), с временем действия от 1 до 15 с;

−  кратковременного действия (КД-2), с временем действия более 15 с.

По способу тушения АУПТ подразделяют на:

−  установки объемного тушения;

−  поверхностного тушения;
−  локального тушения по объему.

По  вместимости  единичного  корпуса  модуля  (емкости)  АУПТ

подразделяют на:

−  модульные установки - от 0,2 до 250 л;

−  быстрого действия - импульсные (И) - от 0,2 до 50 л;
−  кратковременного действия - от 2 до 250 л;

−  агрегатные установки - от 250 до 5000 л.

Огнетушащие  порошки,  в  соответствии  с  ГОСТ 4.107 делятся  на  две

классификационные группировки:

−  огнетушащие порошки общего назначения;

−  целевого назначения (специальные).

Огнетушащие  порошки  общего  назначения  используются  для  тушения

твердых,  жидких,  газообразных  веществ  и  материалов,  а  также
электроустановок под напряжением (пожары классов А, В, С. Е).

Огнетушащие порошки целевого назначения используются при тушении

металлов, отдельных видов горючих жидкостей и т.п.

В  зависимости  от  функционального  назначения,  способа  подачи  и

дисперсности огнетушащие порошки делятся на два вида:

−  поверхностного тушения;

−  объемного тушения.

105
