114

а)

   б)









в)

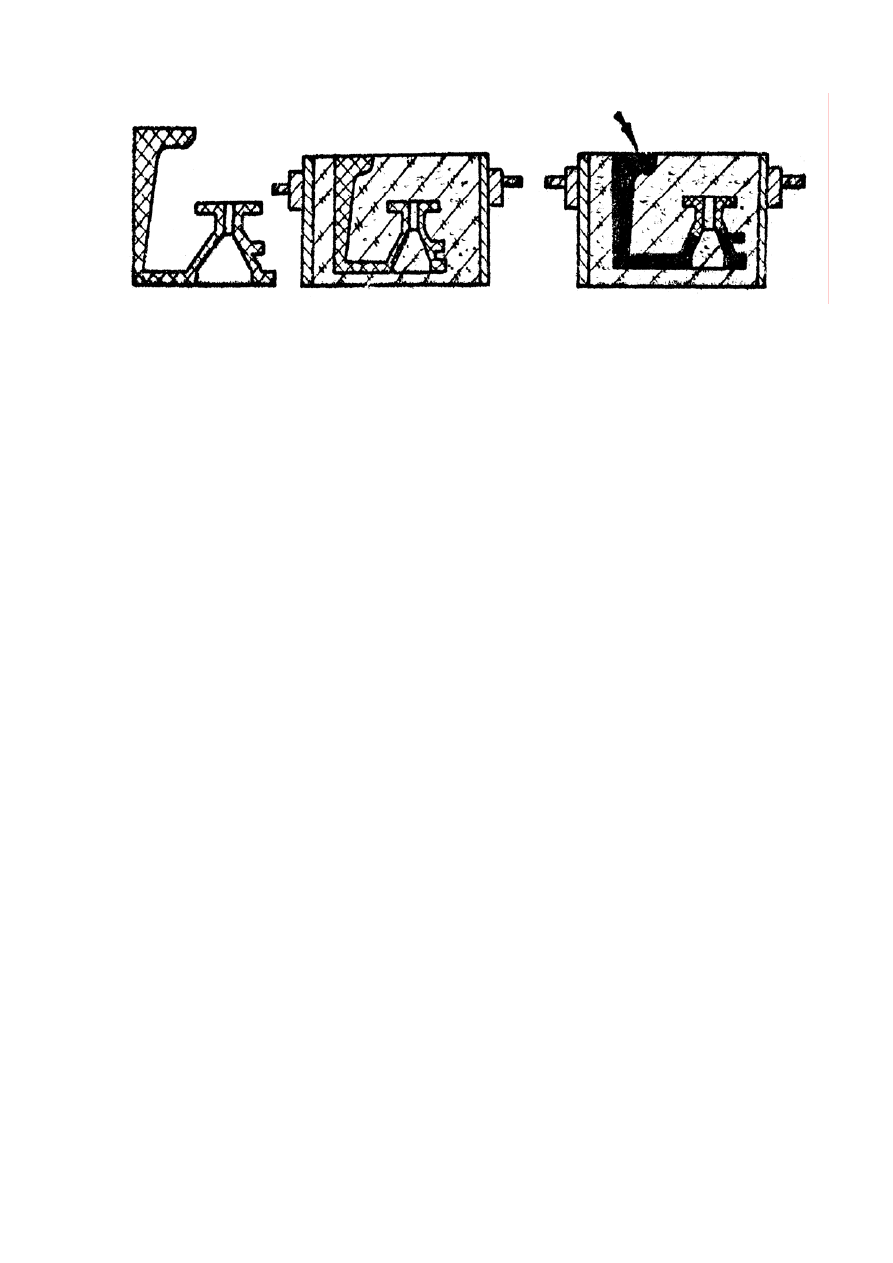

Рис. 4.6. Технология  получения  отливок  по  газифицируемым

моделям.



В сочетании с хорошей обрабатываемостью применяемого для изготовле-

ния моделей пенополистирола эти достоинства позволяют резко сократить цикл
подготовки  производства,  снизить  трудоемкость  изготовления    отливки;  в  ре-
зультате способ литья по газифицируемым моделям начал быстро внедряться в
производство отливок для машиностроения.

Внедрение  процесса  на  Нижегородском  автозаводе  для  литья  штампо-

инструментальной оснастки позволило снизить трудоемкость изготовления мо-
делей на 30%; формовочно-сборочных работ – на 20…25%, обрубных и очист-
ных работ – на 20…30% и массы отливок – на 5…6% [29].

Существенное снижение трудоемкости формовки, повышение качества от-

ливок позволило достичь высокий экономический эффект и полностью исклю-
чить  брак  по  усадочным  раковинам.  Аналогичные  результаты  достигнуты  и  в
зарубежной промышленности [30].

Однократность  использования  модели  предопределила  на  начальной  ста-

дии развития способа наиболее выгодную область его применения – изготовле-
ние крупных единичных отливок из чугуна и стали, главным образом деталей
технологической оснастки, ремонтного литья.

При увеличении количества отливок затраты на изготовление моделей воз-

растают и снижается экономическая эффективность, Практика показывает, что
в зависимости от группы сложности количество отливок, которое целесообраз-
но  изготовлять  по  моделям,  полученным  механической  обработкой  из  плит  и
блоков полистирола, обычно не превышает 5 - 6 шт.  Однако совершенствова-
ние  технологии  изготовления  моделей  с  использованием  станков  с  программ-
ным управлением для обработки пенополистирола снижает затраты на изготов-
ление моделей и позволяет увеличить серийность до 10 шт. при достаточно вы-
соком экономическом эффекте.

В серийном и массовом производстве процесс нашел меньшее применение

и используется в основном для изготовления отливок из стали и чугуна массой
от 0,3 до 25 кг при создании специализированных участков и линий благодаря
возможности  автоматизации  изготовления  моделей  в  пресс-формах.  Прогрес-

115

сивным способом формовки является  способ в сыпучие ферромагнитные мате-
риалы (дробь стальная, чугунная) с упрочнением формы в магнитном поле.

При достигнутом уровне технологии точность мелких отливок по газифи-

цируемым  моделям  в  формах  из  сухого  песка  без  связующих  и  ферромагнит-
ных  материалов  практически  соответствует  точности  отливок  по  выплавляе-
мым моделям (см. табл. 4.15).

Процессы  сорбции  продуктов  разложения  модели  металлом  сказываются

на эксплуатационные характеристики металла отливок по газифицируемым мо-
делям.  Повышение  содержания  углерода  в  отливках  в  процессе  заполнения
формы металлом приводит к возрастанию прочностных характеристик металла
отливок из углеродистой стали и некоторому снижению пластических свойств.
Стоимость этих отливок на 30% ниже получаемых в обычных условиях песча-
ных формах (см. табл. 3.20).



4.4.2. Технико-экономические показатели процесса

Размерная  точность    отливок  согласно  ГОСТ 26645-85 оценивается  по

табл. 4.19.

Степень коробления элементов отливок определяют по табл. 3.13. Степень

точности поверхностей отливок согласно ГОСТ 26645-85 определяют по табл.
4.20.

Значения  припусков  на  механическую  обработку  на 1 – 2 ряда  больше

припусков литья в оболочковые формы.

Стоимость  литья  сравнима  с  литьем  в  песчано-глинистые  формы  (табл.

3.20).

Соответствие  между  шероховатостью  и  степенью  точности  поверхностей

отливок представлено в табл. 4.21.


Контрольные вопросы



1.

Как осуществляется литье по газифицируемым моделям?

2.

Каковы  технико-экономические  показатели  литья  по  газифицируе-

мым моделям?

3.

Для  получения  каких  отливок  применяется  литье  по  газифицируе-

мым моделям?

4.5. Литье в керамические формы по постоянным моделям
4.5.1. Сущность и особенности процесса

Стремление  получить  отливки,  равнозначные  по  качеству  поверхностей  с

отливками,  получаемыми  по  выплавляемым  моделям  но  по  более  короткому
циклу, привело к предложению изготовлять разъемные керамические формы по
постоянным моделям.  Такие формы получают  различными способами.  Наибо-
лее  экономичным  и  перспективным  способом  является  способ  изготовления
двухслойных  керамических  форм  с  тонкостенной  облицовкой.  При  этом  фор-
мовку осуществляют по двум моделям или по одной, но с накладным телом.

116

Таблица 4.19.

Классы размерной точности отливок.

Тип сплава

Цветные

легкие

термооб-

рабаты-

ваемые

сплавы

Нетермообра-

батываемые

черные и цвет-

ные тугоплав-

кие и термооб-

рабатываемые

цветные легкие

сплавы

Термооб-

рабаты-

ваемые чу-

гунные и

цветные

тугоплав-

кие сплавы

Термооб-

рабаты-

ваемые

стальные

сплавы

Техно-

логиче-

ский

процесс

Наиболь-

ший габа-

ритный

размер от-

ливки,

мм

Класс размерной точности

Литье

по гази-

фици-

руемым

моделям



До 100

»100»250
»250»630

»630»1600





5 – 10

6 – 11т
7т – 11

7 – 12





6 –11т

7т – 11

7 – 12

8 – 13т



7т – 11

7 – 12

8 – 13т
9т – 13



7 – 12

8 – 13т
9т – 13

9 - 13

Примечание: меньшие значения классов относятся к простым отлив-

кам и условиям массового автоматизированного производства, большие – к
сложным отливкам единичного и мелкосерийного производства, средние – к
отливкам  средней  сложности  и  условиям  механизированного  серийного
производства.





Таблица 4.20.

Степени точности поверхностей отливок.

Тип сплава

Цветные

легкие тер-

мообраба-

тываемые

сплавы

Нетермооб-

рабатывае-

мые черные

и цветные

тугоплавкие

и термооб-

рабатывае-

мые цветные

легкие спла-

вы

Термообра-

батываемые

чугунные и

цветные ту-

гоплавкие

сплавы

Термообра-

батываемые

стальные

сплавы

Техноло-
гический

процесс

Наибольший

габаритный

размер от-

ливки,

мм

Степень точности поверхностей

Литье по

газифици-

руемым

моделям

До 100

»100»250
»250»630



6 – 12
7 – 13
8 – 14





7 – 13
8 – 14
9 – 15





8 – 14
9 – 15

10 – 16





9 – 15

10 – 16
11 – 17







117

Таблица 4.21.

Шероховатость поверхностей отливок.

Значение шероховатости для степеней точности поверхностей

отливок

Шерохова-

тость   по-
верхности

6  7  8  9  10 11 12 13 14 15 16

Среднее

арифметиче-

ское  отклоне-

ния профиля

Ra, мкм, не

более

6.3  8.0  10.0 12.5 16.0 20.0 25.0 32.0 40.0 50.0 63.0



При  формовке  по  двум  моделям,  одна  вспомогательная  увеличенная  мо-

дель 1  (рис. 4.7, а) служит для формовки, например, песчаножидкостекольного
опорного слоя формы 2, размеры полости которой отличаются от размеров ос-
новной модели 4, формирующей керамическую облицовку 6, на 0,01…0,02 м и
более. Изготовленная песчаножидкостекольная форма накладывается на основ-
ную модель 4 (рис. 4.7, б) и в образовавшийся зазор 5 через литник 6 заливается
огеливемая  суспензия  облицовочного  слоя  (рис. 4.7, в),  после  затвердевания
огеливаемой облицовочной керамики 6 и извлечения модели 1 полуформу про-
каливают при температуре 700…1000ºС, в зависимости от заливаемого металла
(для  стали 950…1000ºС,  для  чугуна 800…900ºС,  для  алюминия 700…750ºС),
собирают и заливают жидким сплавом.











а





     б





        в

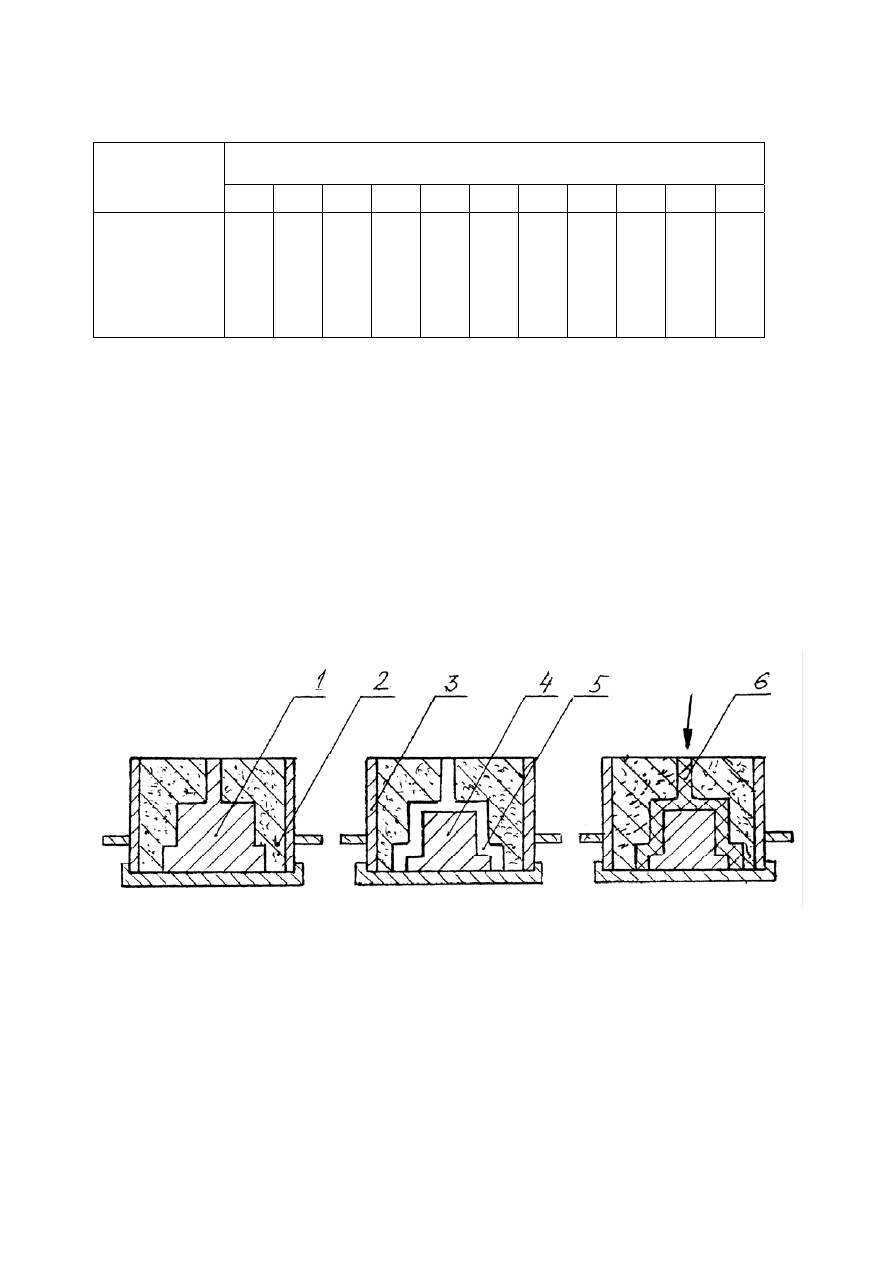

Рис. 4.7. Изготовление керамической формы.



Подготовка форм под заливку, заливка и очистка отливок аналогичны ис-

пользуемым при получении форм другими способами. При изготовлении форм
из  огеливаемых  суспензий  наибольшее  применение  имеют  суспензии,  состоя-
щие из гидролизованного этилсиликата 32 или 40, маршалита и кварцевого пес-
ка марки 2к0315 или 2к025, прокаленных при 800…900ºС, и 15%-ного раствора
едких натрия или калия. Гидролиз этилсиликата осуществляется так же, как и
