ПОКАЗАТЕЛИ ДОСТОВЕРНОСТИ И ТОЧНОСТИ ДИАГНОСТИРОВАНИЯ ЭЛЕКТРОУСТАНОВОК - ЧАСТЬ 4

1. Таблица 11 Пробивные напряжения разрядников и элементов разрядников при частоте 50 Гц

   Тип разрядника или элемента	Действующее значение пробивного напряжения, кВ
   	не менее	не более
   РВП, РВО-6	16	19
   РВП,РВО-10	26	30,5
   РВС-15	35	51
   РВС-20	42	64
   РВС-33	66	84
   РВС-35	71	103
   РВМ-6	14	19
   РВМ-10	24	32
   РВМ-15	33	45
   РВМ-20	45	59
   РВРД-3	7,5	9
   РВРД-6	15	18
   РВРД-10	25	30
   Элемент разрядни- ков РВМГ	60,5	72,5




   Технические данные трубчатых разрядников Таблица 12

   Тип раз- рядника	Номиналь- ное напря- жение, кВ	Ток отклю- чения, кА	Внешний ис- кровой промежуток, мм	Диаметр дугогасительно-го канала, мм		Длина внутреннего ис- крового промежутка, мм
   				началь-ный	конечный
   						начальная	конечная
   РТФ-6	6	0,5-10	20	10	14	150 ±2	153 ±2
   РТВ-6	6	0,5-2,5 2-10	10 10	6 10	9 14	60 60	68 68
   	10	0,5-5 0,2-1	25 25	10 10	11,5 13,7	150 ±2 225 ±2	153 ±2 225 ±2
   РТВ-10	10	0,5-2,5 2-10	20 15	6 10	9 14	60 60	68 68
   РТВ-20	20	2-10	40	10	14	100	ПО
   РТФ-35	35	0,5-2,5 1-5 2- 10	130 130 130	10 10 16	12,6 15,7 20,4	250 ±2 200 ±2 220 ±2	250 ±2 200 ±2 227
   РТВ-35	35	2- 10	100	10	16	140	150

   Таблица 13 Допустимые значения сопротивлений постоянному току элементов КРУ

   Измеряемый элемент*	Номинальный ток контактов, А	Допустимое сопротивление, мкОм
   Втычные контакты первичной цепи	400	75
   	630	60
   	1000	50
   	1600	40
   	2000 и выше	33
   Связь заземления выдвижного элемента с корпусом	-	Не более 0,1 Ом

   * Измерение выполняется, если позволяет конструкция КРУ.




   Таблица 14

   Наименьшие допустимые значения сопротивления изоляции электродвигателей на напряжение

   выше 1000 В

   Температура обмотки, °С	Сопротивление изоляции К.60, МОм, при номинальном напряжении обмотки кВ
   	3-3,15	6,0-6,3	10,0- 10,5
   10	30	60	100
   20	20	40	70
   30	15	30	50
   40	10	20	35
   50	7	15	25
   60	5	10	17
   75	3	6	10




   Таблица 15 Испытательные напряжения промышленной частоты для обмоток электродвигателей переменного тока




   Испытуемый инструмент	Мощность электродви- гателя, кВт	Номинальное напряжение двигателя, кВ	Испытательное напряже- ние, кВ
   Обмотка статора	40 и более, также элек- тродвигатели ных меха- низмов *   Менее 40	0,4 и ниже 0,5   0,66 2, 0 3,0 6,0 10,0 0,66 и ниже	1,0 1,5 1,7 4,0 3,0 10,0 16,0 1,0
   Обмотка ротора син- хронных электродвигателей, предназначенных для непосред- ственного пуска, с обмоткой возбуждения, замкнутой на резистор или источник питания	-	-	1,51Uр** но не менее 1,
   Резистор цепи гаше- ния поля синхронных электродвигателей			2,0




   Реостаты и пускоре- гулировочные резисторы			1,51Uр но не менее 1,




   * Испытание необходимо производить тотчас после останова электро двигателя до его очистки от загрязнений.

   ** Uр — напряжение на кольцах при разомкнутом неподвижном рото ре и номинальном напряжении на статоре.




   Таблица 1С Наибольшие допустимые значения сопротивлений заземлителей опор воздушных линий электропередачи

   Характеристика объекта	Удельное сопротивление грунта, р, Ом-м	Сопро- тивлени е, Ом
   Линии на напряжение выше 1000 В
   Опоры, имеющие грозозащитный трос или другие устройства грозозащиты, металлические и железобетонные опоры ВЛ 35 кВ и такие же опоры ВЛ 3-20 кВ в населенной местности, заземлители оборудования на опорах 110 кВ и выше	до 100 более 100 до 500 более 500 до 1000 более 1000 до 5000 более 5000	10* 15* 20* 30* 0,006р*
   Электрооборудование, установленное на опорах ВЛ 3-35кВ	""	250/1р **, но не более 10
   Металлические и железобетонные опоры ВЛ 3-20 кВ в ненаселенной местности	до 100 более 100	30 0,3р
   Трубчатые разрядники на подходах линий к подстанциям с вращающимися машинами, вентильные разрядники на кабельных вставках подходов к подстанциям с вращающимися машинами	-	5
   Вентильные разрядники и нелинейные ограничители перенапряжений на под- ходах линий к подстанциям с вращаю- щимися машинами	-	3
   Опоры с тросом на подходах линий к подстанциям с вращающимися машинами	-	10
   Линии на напряжение до 1000 В
   Опора ВЛ с устройствами грозозащиты	-	30
   Опоры с повторными заземлителями нулевого провода при напряжении источника питания: 660/380 В 380/220 В 220/127 В		15 30 60

   • Для опор высотой более 40 м на участках ВЛ, защищенных тросом, сопротивление заземлителей должно быть в 2 раза меньше указанных в таблице.




   • * Iр — расчетный ток замыкания на землю, в качестве которого принимается:

   в сетях без компенсации емкостного тока замыкания на землю — ток замыкания на землю; в сетях с компенсацией емкостного тока замыкания на землю:

• для электроустановок, к которым присоединены компенсирующие аппараты, — ток, равный 125 % номинального тока наиболее мощного из этих аппаратов;

• для электроустановок, к которым не присоединены компенсирующие аппараты, — ток замыкания на землю, проходящий в данной сети при отключении наиболее мощного из компенсирующих аппаратов. *** При удельном эквивалентном сопротивлении грунта более 100 Ом-м допускается увеличение приведенных значений в 0,01р раз, но не более десятикратного.

Таблица 17 Наибольшие допустимые значения сопротивлений заземляющих устройств электроустановок

* Iр — см. примечание к табл. 34. ПТЭЭП

** — Сопротивление заземляющего устройства с учетом повторных заземлений нулевого провода должно быть не более 2,4 и 8 Ом при линейных напряжениях соответственно 660,380 и 220 В источника трехфазного тока и напряжениях 380,220 и 127 В источника однофазного тока.

Таблица 18 Минимально допустимое значение сопротивления изоляции элементов электрических

сетей напряжением до 1000 В

Таблица19 Нормы и характеристики серной кислоты и электролита для аккумуляторных батарей

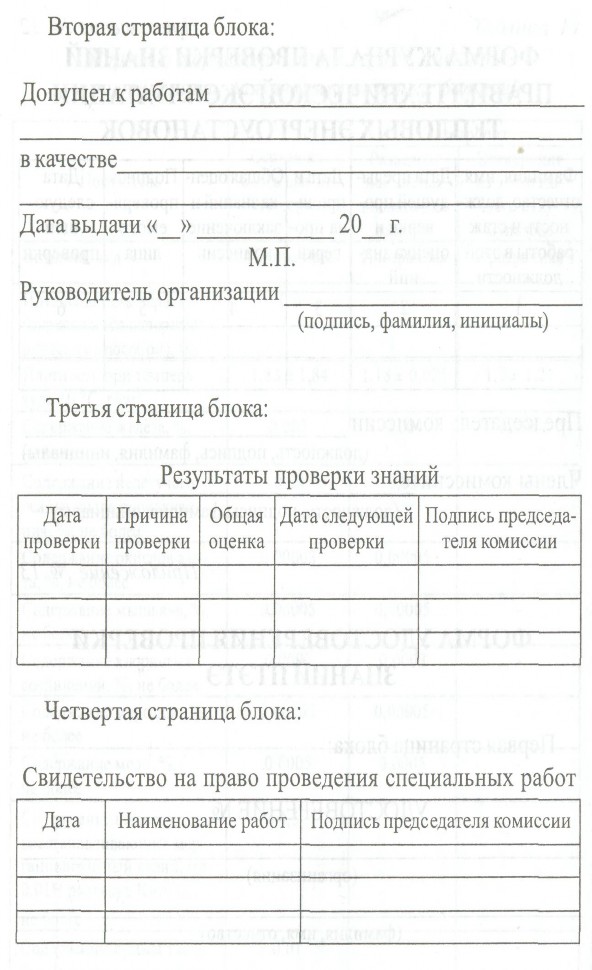

Приложение №12 ФОРМА ЖУРНАЛА ПРОВЕРКИ ЗНАНИЙ ПРАВИЛ ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ ТЕПЛОВЫХ ЭНЕРГОУСТАНОВОК
