ЭЛЕКТРИЧЕСКИЕ ИСПЫТАНИЯ И ИЗМЕРЕНИЯ

Измерения сопротивления изоляции проводов, кабелей и электроаппаратуры. Сопротивление изоляции электроустановок, кабелей, проводов и электроприборов является одним из основных критериев при определении пригодности этих объектов к эксплуатации, а также возможности их безопасной эксплуатации в отношении поражения обслуживающего пер- сонала электрическим током в результате пробоя изоляции.

В условиях эксплуатации изоляция электрооборудования подвергается воздействию факторов как электрического, так и неэлектрического характера, которые могут привести к потере изоляцией части начальной электрической прочности.

В процессе эксплуатации на изоляцию электроустановок воздействуют: длительно — рабочее напряжение и кратковременно — внутренние (коммутационные) и атмосферные перенапряжения, вызывая ухудшение изоляционных свойств. Требования к электрической прочности изоляции изменяются в зависимости от того, предназначено ли электрооборудование для работы в любой сети — воздушной и кабельной, или для работы только в кабельной сети. В первом случае изоляция подвергается воздействию внутренних (коммутационных) и внешних (грозовых) перенапряжений, во втором — только внутренних.

Для нормальной эксплуатации электроустановок их изоляция должна иметь определенную электрическую прочность. В соответствии с этим устанавливаются требования к изоляции, выражающиеся в оценке качества путем:

а) измерения сопротивления изоляции на постоянном токе или измерения тока утечки через изоляцию;

б) измерения диэлектрических потерь и емкости;

в) испытания повышенным напряжением переменного тока; г) испытания повышенным напряжением постоянного тока.

Для измерения сопротивления изоляции существуют различные типы мегаомметров, такие как, М4100/1-5, Ф4102/1-1М, Ф4102/2-1М, ЭСО202/1Г, ЭСО202/2Г, М1С-1000, М1С- 2500,

различающихся диапазонами измеряемых значений, схемами, источником питания, помехоустойчивостью, частотой измерительного тока и др.

Выбор типа мегаомметра производится в зависимости от номинального сопротивления объекта, его параметров и номинального напряжения. Как правило, в электроустановках до 1000 В используют мегаомметры 500 и 1000 В, в электроустановках выше 1000 В применяют мегаомметры на 1000 и 2500 В. Эти приборы позволяют производить непосредственный отсчет показаний в МОм при испытательных напряжениях от 500 до 2500 В в зависимости от типа прибора.

При измерении сопротивления изоляции следует учитывать ее температуру. Величину сопротивления изоляции, измеренную при температуре, отличной от нормативной, следует для сравнения привести к нормированной или полученной при ранее проведенных измерениях

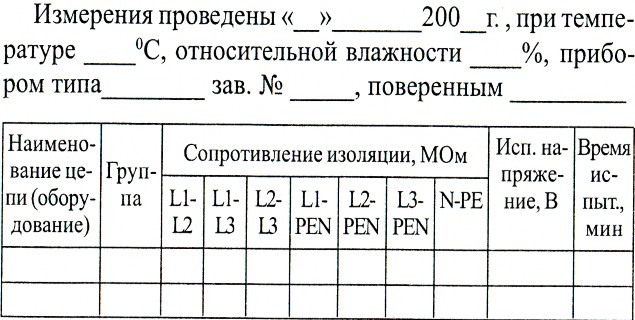

ПРОТОКОЛ № лист Измерение сопротивления изоляции

Измерения проведены «__»_ 200 г., при температуре

°С, относительной

влажности %, прибором типа зав. № , поверенным

Норма: ПУЭ, ПТЭЭП — не менее МОм Измерения проводили:

(должность, Ф.И.О., подпись) (должность, Ф.И.О., подпись) Протокол проверил (должность, Ф.И.О., подпись)

Измерения сопротивления петли «фаза—нуль»

и тока короткого замыкания с определением времени автоматического отключения питания

Измерение полного сопротивления петли «фаза— нуль» с последующим расчетом тока однофазного замыкания или непосредственно измерение тока однофазного замыкания, производится в электроустановках до 1 кВ с глухозаземленной нейтралью с целью определения времени защитного автоматического отключения питания поврежденного участка.

Защитное автоматическое отключение питания — автоматическое размыкания одной цепи одного или нескольких фазных проводников (и, если требуется, нулевого рабочего проводника), выполненное для защиты от поражения электрическим током в случае повреждения изоляции при косвенном прикосновении к открытым проводящим частям.

В системе ТИ время автоматического отключения питания не должно превышать значений указанных в таблице 1.

Таблица 1

Наибольшее допустимое время защитного автоматического отключения для системы ТN

Приведенные значения времени отключения считаются достаточными для обеспечения электробезопасности, в том числе в групповых цепях, питающих передвижные и переносные электроприемники и ручной электроинструмент класса 1.

В цепях, питающих распределительные, групповые, этажные и др. щиты и щитки, время отключения не должно превышать 5 с.

Допускается значение времени автоматического отключения более указанных в табл. 1, но не более 5 с в цепях, питающих только стационарные электроприемники от распределительных щитов или щитков при выполнении одного из условий:

Полное сопротивление защитного проводника между главной заземляющей шиной и распределительным щитом или щитком не превышает значения, Ом:

0

50 * Zц/ U

U

где: Zц — полное сопротивление цепи «фаза—нуль», Ом;

0 — номинальное фазное напряжение цепи, В;

50 — падение напряжения на участке защитного проводника между главной заземляющей шиной и распределительным щитом или щитком, В.

2. К шине РЕ распределительного щита или щитка присоединена дополнительная система уравнивания потенциалов, охватывающая те же сторонние проводящие части, что и основная система уравнивания потенциалов.

Время защитного автоматического отключения питания в помещениях для содержания животных, а также в помещениях, связанных с ними при помощи сторонних проводящих частей не должно превышать значений, указанных в таблице 2.

Таблица 2

Наибольшее допустимое время защитного автоматического отключения для системы ТN

в помещениях для содержания животных

Время автоматического отключения питания может быть определено расчетным путем согласно «время - токовой» характеристике установленного аппарата защиты.

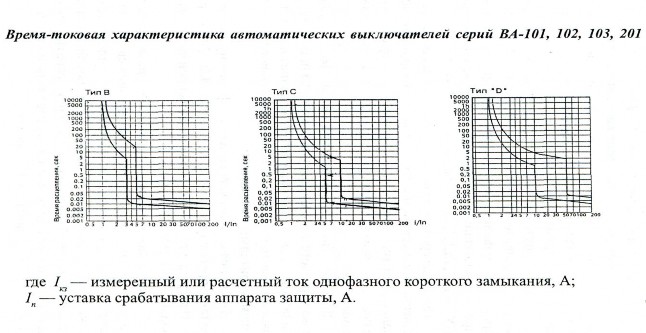

Автоматические выключатели серий ВА-101, 102, 103 выпускаются с время - токовыми рабочими характеристиками отключения В и С, серий ВА-201-----с характеристикой отключения О.

В случае, если кратность тока/ю 11п установленного аппарата защиты не обеспечивает наибольшее допустимое время защитного автоматического отключения питания в зоне

срабатывания или имеет разброс времени, верхний значение которого больше допустимого, необходимо произвести прогрузку аппарата защиты током короткого замыкания защищаемого участка и определить фактическое время срабатывания. Если фактическое время срабатывания аппарата защиты превышает значения, определенные ПУЭ изд.7, гл. 1.7, защитный аппарат бракуется.

Проверка срабатывания защиты проверяется непосредственным измерением тока однофазного короткого замыкания или измерением сопротивления петли «фаза—нуль» с последующим определением тока однофазного короткого замыкания.

Для измерения сопротивления петли «фаза—нуль» и тока короткого замыкания существует ряд приборов, различающихся областью применения, диапазонами измеряемых значений, схемами, помехоустойчивостью, частотой измерительного тока и др.

Измерения сопротивления петли «фаза—нуль» производятся приборами: М-417; М2С-300; М2С-301идр.

Измерения тока короткого замыкания производятся приборами: Щ41160, ЭКО 200 и др.

У светильников наружного освещения проверяется срабатывание защиты только на самых дальних светильниках каждой линии, на остальных светильниках проверяется наличие цепи между заземленными установками и элементами заземленной установки. Проверку срабатывания защиты групповых допускается производить на штепсельных розетках с защитным контактом.

Проверка срабатывания защиты выполняется после монтажа, реконструкции и ремонтов, а также в сроки, устанавливаемые системой ППР.

ПРОТОКОЛ № лист

Измерение сопротивления петли «фаза-нуль» или тока К.З. от источника питания до места короткого

замыкания на корпус электрооборудования Характеристика питающей цепи (напряжение, номер тип,

мощность)

Измерения проведены «_

»_ 200

_г. при

температуре С0, относительной влажности %, прибором типа , зав. № , поверенным

Измерения проводили: (должность, Ф.И.О., подпись) (должность, Ф.И.О., подпись) Протокол проверил (должность, Ф.И.О., подпись)

* ЗАКЛЮЧЕНИЕ:

соответствует — если верхнее значение времени отключения в зоне срабатывания аппарата защиты, согласно время-токовой характеристике, соответствует требованиям ПУЭ изд.7, гл. 1.7.

Проверка наличия цепи между заземлителями и заземляемыми элементами, и заземленной установкой и элементами заземленной установки

Для защиты людей и животных от поражения электрическим током при прикосновении к открытым проводящим частям, оказавшимся под напряжением при повреждении изоляции, должны быть применены меры защиты.

К таким мерам защиты относится:

Защитное заземление — преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством, выполненное в целях электробезопасности в электроустановках выше 1 кВ и в электроустановках до 1 кВ с изолированной нейтралью (система ГТ) и заземленной нейтралью (система ТТ).

Защитное автоматическое отключение питания — автоматическое размыкания одной цепи одного или нескольких фазных проводников (и, если требуется, нулевого рабочего проводника), выполненное в целях электроб^зопас-ности — в электроустановках до.1 кВ, при которой выполняется — присоединение всех открытых проводящих частей к заземляющему устройству, если применена система 1Т или ТТ, и к глухозаземленной нейтрали генератора или трансформатора в сетях трехфазного тока, с глухозаземлен-ным выводом источника однофазного тока, с заземленной точкой источника в сетях постоянного тока, если применена

система Т1Ч, а также выполнена основная и дополнительная система уравнивания потенциалов. Соединения и присоединение заземляющих и защитных проводников к заземлителям, к открытым проводящим частям и сторонним проводящим частям должны быть надежными и обеспечивать непрерывность электрической цепи, которая проверяется измерением наличия цепи между заземлителями и заземляемыми элементами, а надежность разъемных контактных соединений измерением переходных сопротивлений между заземленной установкой и элементами заземленной установки. Соединения стальных проводников рекомендуется выполнять посредством сварки. Допускается в помещениях и в наружных установках без агрессивных сред соединять заземляющие и нулевые защитные проводники другими

способами, обеспечивающими требования ГОСТ 10434 «Соединения контактные электрические. Общие технические требования» ко 2-му классу соединений.

Присоединения заземляющих проводников к заземли-телю и заземляющим конструкциям должно быть выполнено сваркой, а к главному заземляющему зажиму, открытым проводящим частям электроустановок и опорам ВЛ — болтовым соединением (для обеспечения возможнос- ти выполнения измерений). Присоединения оборудования, подвергающегося частому демонтажу или установленного на движущихся частях или частях, подверженных сотрясению или вибрации, должны быть выполнены при помощи гибких проводников.

Соединения защитных проводников электропроводок и ВЛ следует выполнять теми же методами, что и соединения фазных проводников.

Соединения должны быть защищены от коррозии и механических повреждений, для болтовых соединений должны быть предусмотрены меры против ослабления контакта.

Соединения должны быть доступны для осмотра и выполнения измерений за исключением соединений, заполненных компаундом или герметизированных, а также сварных, паяных и отпрессованных присоединений к нагревательным элементам в системах обогрева, находящихся в полах, стенах, перекрытиях и в земле.

Магистрали заземления и зануления, а также ответвления от них в закрытых помещениях и наружных установках должны быть доступны для осмотра, требование о доступности для осмотра не распространяются на нулевые жилы и оболочки кабелей, на арматуру железобетонных конструкций, на защитные проводники, проложенные в трубах и коробах, а также непосредственно в теле строительных конструкций.

Присоединение каждой открытой проводящей части электроустановки к нулевому защитному или защитному заземляющему проводнику должно быть выполнено при помощи отдельного проводника. Последовательное соединение заземляющими и защитными проводниками откры- тых проводящих частей не допускается.

В местах, где возможно повреждение изоляции фазных проводников в результате искрения между неизолированным нулевым защитным проводником и металлической оболочкой или конструкцией (например, при прокладке проводов в трубах, коробах, лотках), нулевые защитные проводники должны иметь изоляцию, равноценную изоляции фазных проводников. Неизолированные нулевые защитные проводники должны быть защищены от коррозии.

Открыто проложенные защитные заземляющие проводники должны быть защищены от коррозии, химических воздействий и окрашены в черный цвет.

Наименьшие сечения защитных заземляющих и нулевых защитных проводников в электроустановках до 1000В указаны в таблице 1. Площади сечений приведены для случая, когда защитные проводники изготовлены из того же материала, что и фазные проводники. Сечения защитных проводников из других материалов должны быть эквивалентны по проводимости приведенным.

Таблица 1 Наименьшие сечения защитных заземляющих и нулевых защитных проводников в электроустановках до 1000В

Сечение защитных проводников, не входящих в состав кабеля или проложенных не в общей оболочке (трубе, коробе, на одном лотке), во всех случаях должно быть не менее:

2,5 мм2 медных — при наличии механической защиты; 4 мм2 медных — при отсутствии механической защиты; 16 мм2 алюминиевых.

В электроустановках напряжением выше 1000 В сечение заземляющих проводников должны быть выбраны такими, чтобы при протекании по ним наибольшего тока однофазного КЗ — в электроустановках с эффективно заземленной нейтралью или тока двухфазного КЗ — в электроустановках с изолированной нейтралью температура заземляющих проводников не превысила 400 °С.

В электроустановках напряжением выше 1кВ с изолированной нейтралью проводимость заземляющих проводников сечением до 25 мм2 по меди или равноценное ему из других материалов должна составлять не менее 1/3 проводимости фазных проводников. Как правило, не требуется применение заземляющих медных проводников сечением более:

25 мм2 медных;

35 мм2 алюминиевых;

120 мм2 стальных.

Заземляющий проводник, присоединяющий заземли-тель рабочего (функционального) заземления к главной заземляющей шине в электроустановках напряжением до 1 кВ, должен иметь сечение не менее:

10 мм2 медный;

16 мм2 алюминиевый;

75 мм2 стальной.

Сечения защитных проводников основной системы уравнивания потенциалов должны быть не менее половины наибольшего сечения защитного проводника электроустановки, если оно при этом не превышает 25 мм2 по меди или равноценное ему из других материалов. Применение проводников большего сечения, как правило, не требуется.

Сечение проводников основной системы уравнивания потенциалов должно быть не менее: 6 мм2 медных;

16 мм2 алюминиевых;

50 мм2 стальных.

Сечение проводников дополнительной системы уравнивания потенциалов должно быть не менее:

при соединении двух открытых проводящих частей -сечения меньшего из защитного проводника, подключенного к открытой проводящей части;

при соединении открытой проводящей части и сторонней проводящей части — половины сечения защитного проводника, подключенного к открытой проводящей части;

не входящих в состав кабеля: не менее 2,5 мм2 по меди — при наличии механической защиты; не менее 4 мм2 по меди — при отсутствии механической защиты; не менее 16 мм2 алюминиевых.

При визуальном осмотре следует проверить сечения, целостность и прочность защитных проводников и контактных соединений. Не должно быть обрывов и види-

мых дефектов. Контактные соединения проверяются осмотром и простукиванием, а разъемные контактные соединения, так же измерением переходных сопротивлений между заземлителями и заземляемыми элементами и заземленной установкой и элементами заземленной установки (в системе ТЫ производится на установках, срабатывание защиты которых проверено).

Для проверки наличия цепи между заземлителем и заземляемыми элементами и заземленной установкой и элементами заземленной установки существует ряд приборов, различающихся областью применения, диапазонами измеряемых значений, схемами, помехоустойчевостью, частотой измерительного тока и др.

Измерения производятся приборами: Ф4104-М1; Р.ЗЗЗ; Ф4103-М1;МКИ-100;М1Ш-101;МКР- 200;М2Р-300идр.

Проверка наличия цепи между заземлителями и заземляемыми элементами и заземленной установкой и элементами заземленной установки должна проводиться после монтажа, реконструкции и ремонтов, а также:

• опор воздушных линий электропередачи не реже

  1. раза в 6 лет для ВЛ напряжением до 1000В и 1 раза в 12 лет для ВЛ напряжением выше 1000В на опорах с разрядниками и другим электооборудованием и выборочно у

  2. % металлических и железобетонных опор на участках в населенной местности. Измерения производятся также при обнаружении разрушения или следов перекрытия изоляторов электрической дугой;

• электроустановок, кроме воздушных линий электропередачи — в сроки, устанавливаемые системой ПИР;

• у кранов не реже 1 раза в год.

Не должно быть обрывов и неудовлетворительных контактов. Переходное сопротивление должно быть не выше 0,05 Ом.

Норма: ПТЭЭП прил. 1 п.26.1,28.5 — не более 0,05 Ом.

Измерения проводили: (должность, Ф.И.О., подпись) (должность, Ф.И.О., подпись) Протокол проверил (должность, Ф.И.О., подпись)

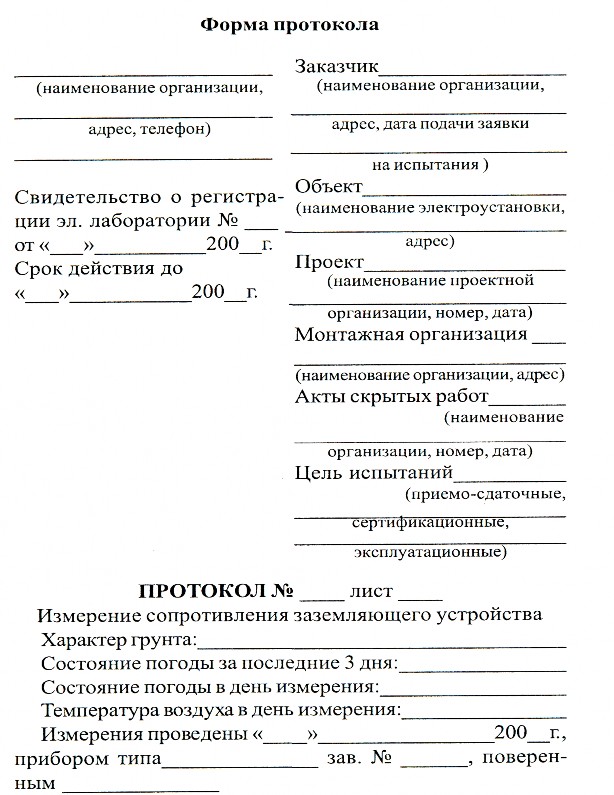

Измерения сопротивления заземляющих устройств

Для защиты людей и животных от поражения электрическим током при прикосновении к открытым проводящим частям, оказавшимся под напряжением при повреждении изоляции, должны быть применены меры защиты.

Одной из таких мер защиты является защитное заземление — преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством, выполненное в целях электробезопасности.

Основными параметрами, характеризующими состояние заземляющих устройств, являются: сопротивление заземляющего устройства - отношение напряжения на заземляющем устройстве к току, стекающему с заземлителя в землю;

напряжение прикосновения—для электроустановок напряжением выше 1000В в сетях с эффективно заземленной нейтралью;

соответствие их конструктивного выполнения требованиям государственных стандартов, ПУЭ, СНиП и других нормативных документов.

Для определения технического состояния заземляющего устройства должны производиться: измерение сопротивление заземляющего устройства;

измерение напряжения прикосновения (в электроустановках, заземляющее устройство которых выполнено по нормам на напряжение прикосновения);

проверка наличия цепи между заземляющим устройством и заземляемыми элементами, а также соединений с естественными заземлителями;

измерение токов короткого замыкания электроустановки, проверка состояния пробивных предохранителей — в сети до 1000 В с изолированной нейтралью;

измерение удельного сопротивления грунта.

Сопротивлением заземляющего устройства называется отношение напряжения на заземляющем устройстве к току, стекающему с заземлителя в землю.

Сопротивление заземляющего устройства зависит от удельного сопротивления грунта, типа, размеров и расположения элементов, из которых выполнен заземлитель. В различные периоды года вследствие изменения влажности и температуры грунта сопротивление заземляющего устройства может изменяться. Наибольшее сопротивление заземляющие устройства имеют зимой при промерзании грунта и в засушливое время года при его высыхании.

При определении сопротивления заземляющего устройства следует использовать поправочный коэффициент.

Таблица

Поправочные коэффициенты к значению измеренного сопротивления заземляющего устройства для средней полосы

Указания и обозначения:

К1 — применяется, когда измерение производится при влажном грунте или к моменту измерения предшествовало выпадение большого количества осадков;

К2 — когда измерение производится при грунте средней влажности или к моменту измерения предшествовало небольшое количество осадков;

КЗ — когда измерения производятся при сухом грунте или к моменту измерения предшествовало выпадение незначительного количества осадков;

I — глубина заложения в землю горизонтальной части заземлителя или верхней части вертикальных заземлителей;

1 — длина горизонтальной полосы или вертикального заземлителя;

3 — площадь заземляющей сетки или контура; п — количество вертикальных электродов. Искусственные заземлители могут быть из черной, оцинкованной стали или медными.

Искусственные заземлители не должны иметь окраски. Сечения горизонтальных заземлителей для электроустановок выше 1 кВ выбираются по условию термической стойкости при допусти- мой температуре нагрева 400 °С.

Не допускается использовать в качестве заземлителей трубопроводы горючих жидкостей, горючих или взрывоопасных газов и смесей, трубопроводы канализации, центрального отопления, а также алюминиевые оболочки кабельных линий. Свинцовые оболочки кабелей могут служить единственными заземлителями при количестве кабелей не менее двух.

Таблица 2

Наименьшие размеры заземлителей и заземляющих проводников, проложенных в земле

*Диаметр каждой проволоки

Измерения должны выполняться в период наибольшего высыхания грунта (для районов вечной мерзлоты - в период наибольшего промерзания грунта). Результаты измерений оформляются протоколами.

На каждое заземляющее устройство, находящееся в эксплуатации, должен быть паспорт, содержащий:

исполнительную схему заземляющего устройства с привязками к капитальным сооружениям; указана связь с надземными и подземными коммуникациями и с другими заземляющими устройствами; дату ввода в эксплуатацию;

основные параметры заземлителеи (материал, профиль, линейные размеры); величина сопротивления растеканию тока заземляющего устройства; удельное сопротивление грунта;

данные по напряжению прикосновения (при необходимости); данные по степени коррозии искусственных заземлителеи;

данные по сопротивлению металлосвязи оборудования с заземляющим устройством; ведомость осмотров и выявленных дефектов; информация по устранению замечаний и дефектов. К паспорту должны быть приложены результаты визуальных осмотров, осмотров со вскрытием грунта, протоколы измерения параметров заземляющего устройства, данные о характере ремонтов и изменениях, внесенных в конструкцию устройства.

Для измерения сопротивления заземляющих устройств и определения напряжения прикосновения существует ряд приборов, различающихся областью применения, диапазонами измеряемых значений, схемами, помехоустойчивостью, частотой измерительного тока и др.

Измерения производятся приборами: М-416; Ф4103-М1; МС-08; МБШ-100; МБШ-101; МКР- 200.

Измерение сопротивления заземляющих устройств должно производиться после монтажа, реконструкции и ремонтов, а также:

• заземляющие устройства опор воздушных линий электропередачи не реже 1 раза в 6 лет для ВЛ напряжением до 1000 В и 1 раза в 12 лет для ВЛ напряжением выше 1000 В на опорах с разрядниками и другим электрооборудованием и выборочно у 2 % металлических и железобе- тонных опор на участках в населенной местности. Измерения производятся также при обнаружении разрушения или следов перекрытия изоляторов электрической дугой;

• заземляющие устройства электроустановок, кроме воздушных линий электропередачи — в сроки, устанавливаемые системой ПИР.

Таблица 3

Наибольшие допустимые значения сопротивлений заземляющих устройств электроустановок

Продолжение табл.

1р* — расчетный ток замыкания на землю, А В качестве расчетного тока замыкания на землю Гр* принимается:

в сетях без компенсации емкостных токов — ток замыкания на землю;

в сетях с компенсацией емкостных токов: для заземляющих устройств, к которым присоединены компенсирующие аппараты — ток, равный 125 % номинального тока наиболее мощного из этих аппаратов;

для заземляющих устройств, к которым не присоединены компенсирующие аппараты — ток замыкания на землю, проходящий в данной сети при отключении наиболее мощного из компенсирующих аппаратов

Таблица 4

Наибольшие допустимые значения сопротивлений заземлителей опор воздушных линий электропередачи

* Для опор высотой более 40 м на участках ВЛ, защищенных тросом, сопротивление заземлителей должно быть в 2 раза меньше указанных в таблице.1р — расчетный ток замыкания на землю.

** При удельном эквивалентном сопротивлении грунта более 100 Ом-м допускается увеличение приведенных значений в 0,01 р раз, но не более десятикратного.

Норма: ПУЭ Измерения проводили:

(должность, Ф.И.О., подпись) (должность, Ф.И.О., подпись) Протокол проверил (должность, Ф.И.О., подпись)

Проверка автоматических выключателей.

Определение пригодности к эксплуатации автоматических выключателей и соответствие их параметров срабатывания данным заводов-изготовителей, ПУЭ и обеспечения защиты:

• от поражения электрическим током при коротких замыканиях;

• от перегрузок и вызванных технологическими перегрузками повреждений изоляции. Автоматические выключатели разделяются на выключатели бытового и аналогичного назначения ГОСТ Р 50345-99 (выключатели с номинальным током не более 125 А) и остальные выключатели, не относящиеся к этой категории ГОСТ Р 50030.2-99.

В автоматических выключателях может применяться как электромагнитный расцепитель (отсечка) — срабатывающий без выдержки времени, так и комбинированный, элек- тромагнитный и тепловой расцепитель — срабатывающий с обратнозависимой от тока выдержкой времени (чем больше ток, тем меньше выдержка времени).

396

Выключатели бытового и аналогичного назначения по ГОСТ Р 50345-99 классифицируются по диапазонам токов мгновенного расцепления и подразделяются на типы расцепления В, С, Б. Таблица 1 Диапазоны токов мгновенного расцепления выключателей

где: In — номинальный ток выключателя (номинальный ток расцепителя с обратнозависимой выдержкой времени);

Iа — ток мгновенного расцепления.

Дополнительно к этим типам выключателей, в оответствии со стандартом МЭК 898, отечественной промышленностью выпускаются выключатели с типами расцепления и 1С, 2С, ЗС,4С.

Разновидность типов расцепления импортных выключателей гораздо шире, но наиболее широкое применение в отечественной практике находят выключатели вышеуказанных типов. Диапазоны токов мгновенного расцепления для каждого типа выключателя указываются в пас- портных данных.

Остальные выключатели, не относящиеся к категории «бытового и аналогичного назначения» (ГОСТ Р50030.2-99), имеют конкретные значения уставок расцепителей по токам короткого замыкания.

Токи мгновенного расцепления этих выключателей должны находиться в диапазоне 0, 8Iук<Iа<1,2Iук

где: Iук — уставка расцепителя по току короткого замыкания (отсечка);

Iа — ток мгновенного расцепления (отсечки). Расцепители регулируют и калибруют на заводе- изготовителе, после чего их крышки пломбируют. Открывать крышки и регулировать расцепители не допускается. При наружном осмотре проверяют отсутствие повреждений основания кожуха и крышки автомата, производят несколько включений и отключений вручную, проверяя действие расцепителей.

В электроустановках, выполненных по требованиям раздела 6, глав 7.1 и 7.2 проверяются все вводные и секционные выключатели, выключатели цепей аварийного освещения, пожарной сигнализации и автоматического пожаротушения, а также не менее 2 % выключателей распре- делительных и групповых сетей.

В других электроустановках проверяются все вводные и секционные выключатели, выключатели цепей аварийного освещения, пожарной сигнализации и автоматического пожаротушения, а также не менее 1 % остальных выключателей.

Собираем схему испытательной установки (см. рис. «а», «б» или «в»).

Для проверки тепловых расцепителей пропустить через каждый, находящийся в холодном состоянии, полюс выключателя ток, равный 2,55 Гп.

Время расцепления должно составлять не менее 1с и не более:

-—60с — при номинальных токах выключателей до 32 А;

— 120с — при номинальных токах выключателей выше 32 А.

При проверке необходимо помнить, что если тепловой элемент не сработает и не произойдет отключение автомата за максимально допустимое длг него время, то необ-

398

ходимо отключить испытательный ток во избежание перегрева и порчи расцепителя. Для проверки электромагнитных расцепителей типа «В» необходимо:

• пропустить через каждый полюс ток, равный 3 1п, время расцепления должно быть не менее

  0.1 с;

• пропустить через каждый полюс ток, равный 5 1п, время расцепления должно быть менее 0.1 с;

  Для проверки электромагнитных расцепителей типа «С» необходимо:

• пропустить через каждый полюс ток, равный 5 1п, время расцепления должно быть не менее

  0.1 с;

• пропустить через каждый полюс ток, равный 10 1п, время расцепления должно быть менее

  0.1 с;

  Для проверки электромагнитных расцепителей типа «О» необходимо:

• пропустить через каждый полюс ток, равный 10 1п, время расцепления должно быть не менее 0.1 с;

• пропустить через каждый полюс ток, равный 50 1п, время расцепления должно быть менее

0.1 с;

Также как и при проверке тепловых расцепителей, полюса выключателей перед каждым испытанием должны находиться в холодном состоянии.

Термин «холодное» означает: «Без предварительного пропускания тока при контрольной температуре калибровки» (ГОСТ Р 50345-99). Контрольная температура калибровки — 30° С. Испытания проводят при любой температуре, а результаты корректируют к температуре 30° С на основании поправочных коэффициентов изготовителя. При отсутствии данных изготовителя испытательные токи устанавливают отличными от указанных на 1,2 % на каждый градус изме- нения температуры, при которй проводятся измерения. (Пример: при проведении испытаний при температуре 20° С испытательные токи следует увеличить на 12 %).

При проверке защиты сетей от перегрузок для автоматических выключателей допустимое время срабатывания в зависимости от кратности номинального тока и температуры окружающей среды определяется по паспортным данным. Время срабатывания должно соответствовать данным завода-изготовителя. Заводские данные даются для случая одновременной нагрузки испытательным током всех полюсов выключателя, соединенных последовательно (см. рис. «в»), однако при одновременной нагрузке всех полюсов проверка не дает гарантии исправности каждого рас-цепителя. Поэтому, кроме проверки при

одновременной нагрузке всех полюсов выключателя, необходимо проверить каждый тепловой расцепитель в отдельности (см. рис. «б»).

При проверке комбинированных расцепителей (с тепловыми и электромагнитными элементами) нагрузочный ток необходимо повышать быстро, чтобы не успел сработать тепловой расцепитель. Чтобы убедиться в том, что тепловой расцепитель не сработал, сразу после отключения выключатель включают в ручную, при срабатывании теплового расцепителя повторное включение не произойдет.

Проверка защиты от поражения электрическим током при коротком замыкании Обеспечение требований защиты от поражения электрическим током в случае повреждения изоляции при косвенном прикосновении к открытым проводящим частям путем автоматического отключения питания достигается нормированным временем отключения поврежденного участка (см. ПУЭ изд. 7, гл. 1.7.). Данной проверке должно предшествовать измерение полного сопротивления петли «фаза - нуль» и тока К.З. (см. измерения сопротив- ления петли «фаза - нуль» и тока К.З. с определением времени автоматического отключения питания).

Время срабатывания автоматического выключателя проверяется в случае, если кратность тока Гк.з./ 1п, по «время -токовой» характеристике, в зоне срабатывания имеет разброс времени, нижнее значение которого меньше максимально допустимого, а верхнее значение больше допустимого. При этом автоматические выключатели испытыва-ются током, равным измеренному или расчетному значению тока однофазного замыкания защищаемого участка сети (см. схемы рис. «а», «в») и определяется фактическое время срабатывания выключателя. Если фактическое время срабатывания автоматического выключателя превышает значения, определенные ПУЭ изд.7, гл.1.7., автоматический выключатель бракуется.

Схема испытательной установки для проверки тепловых и электромагнитных расцепителей автоматический выключателей

«а» — схема проверки однополюсного выключателя;

«б» — схема проверки каждого из полюсов трехполюс-ного выключателя;

«в» — схема одновременной проверки всех полюсов трехполюсного выключателя. ТН — трансформатор нагрузки;

ТТ — трансформатор тока; А:— амперметр, типа Э 527; РТ —реле тока РТ 40/10;

ПВ-53 —электронный секундомер.

Проверка работоспособности устройств защитных, управляемых дифференциальных остаточным током (УЗО).

Защитные устройства, управляемые дифференциальным остаточным током (далее УЗО) функционально определяются как быстродействующий защитный выключатель, реагирующий на дифференциальный ток в проводниках, подводящих электроэнергию к защищаемой электроустановке или ее части.

Применение УЗО может рассматриваться лишь как дополнительная мера защиты по отношению к прямому заземлению в случае непосредственного прикосновения.

Основной функцией УЗО является обеспечение безопасности при косвенных прикосновениях и высокий уровень защиты в случае, когда при отказе всех остальных защитных мер произошло непосредственное прикосновение людей к токоведущей части.

Структура УЗО сформирована из следующих основных функциональных блоков:

• датчик дифференциального тока;

• блок управления с пороговым элементом;

• цепь тестирования.

  Конструкции УЗО имеют разделение устройств по способу технической реализации функций на категории, а именно:

• функционально независящие от Vпит(электромеханические), где источником энергии для выполнения операции отключения для УЗО является сам сигнал — ток утечки;

• функционально зависящие от Vпит, где операции отключения придается энергия, получаемая от контролируемой сети или от внешнего источника.

  Номинальный отключающий дифференциальный ток (1 Δn ), который вызывает отключение УЗО при заданных условиях эксплуатации: 1 Δn = 0,006; 0,01; 0,03; 0,1; 0,3; 0,5 А.

  При проведении проверки работоспособности УЗО и его испытаниях перед вводом в эксплуатацию используются следующие средства измерений:

  приборы МRР-110, МRР-200, МIE-500, ТWR-1;

  мегаомметр Ф 4100/2 на 2500 В класса 1,5;

  миллиамперметр переменного тока с диапазоном измерений 0-к300 МА класса 0,5; переменный резистор Р = 2 Вт с диапазоном от 0,5 до 300 кОм.

  Погрешность измерений может иметь значения в интервале, соответствующем классу точности приборов.

  1. При проверке работоспособности УЗО необходимы следующие данные: способ и место установки;

     число полюсов и число токоведущих проводников; номинальное напряжение {Vn),

     номинальный ток (Iп);

     номинальный отключающий дифференциальный ток (I Δn); максимальное время отключения (Tn);

     номинальный неотключающий ток (I Δn0);

     номинальная включающая и выключающая способность ( I Δт);

     номинальная включающая и выключающая способность по дифференциальному току ( I Δт);

     предельное значение неотключающего тока в условиях сверхтока ( I Δтn);

     номинальный условный ток КЗ (Iп);

     номинальный условный дифференциальный ток КЗ (( I Δn 0);

     рекомендуемые схемы включения УЗО.

  2. Проверка правильности установки УЗО включает в себя: обоснованность выбора зоны защиты (согласно ГОСТ Р 50571.3-94);

     соответствие параметров УЗО расчетным (данные берутся из проекта электроснабжения);

• соответствие параметров УЗО параметрам устройств защиты от сверхтоков (используя проектные данные).

  1. Проверка правильности монтажа состоит из:

• проверки соответствия места монтажа проекту, чертежу-проекту;

• проверки фазировки подключенных к УЗО проводников (фазных и нулевого);

• проверки отсутствия соединения рабочего нулевого проводника (N) в зоне защиты УЗО с защитным проводником (РЕ), а также корпусами электрооборудования и повторным заземлением;

• контроля затяжки контактных зажимов УЗО и аппаратов защиты от сверхтоков (автоматических выключателей).

  Особое внимание следует обращать на то, что в сетях ТN-С (не имеющих на вводе в здание РЕ- проводника) защитный проводник РЕ, проложенный в электроустановке, подключается к РЕN- проводнику в групповом щитке перед головным УЗО.

  1. Проверка работоспособности УЗО состоит из:

• проверки фиксации органа управления УЗО в двух четко различающихся положениях

  «ВКЛ» и «ОТКЛ»;

• проверки при Uп работоспособности УЗО путем нажатия кнопки «Тест» пятикратно;

• замер I Δ

• замера «фонового» тока утечки;

• имитации тока утечки.

Замеры I Δn (определение порога срабатывания) производятся в следующей последовательности:

1. Отключить от установленного в электроустановке УЗО цепь нагрузки автоматическим выключателем и отсоединить нулевой рабочий проводник.

2. С помощью гибких изолированных проводов подключить к указанным на схемах клеммам УЗО (см. рис. 1 на стр. 408) измерительную цепь. Переменный резистор первоначально должен находиться в положении Ктах.

3. Плавно снижать сопротивление резистора.

4. Зафиксировать показания миллиамперметра в момент срабатывания УЗО.

5. Зафиксированное значение I Δ должно находиться в диапазоне 0,5 I Δn + I Δn (сравнивается с паспортными данными завода-изготовителя).

Измерения токов утечки в зоне защиты УЗО производятся только для электромеханических УЗО в следующем порядке:

Подключить к УЗО цепь нагрузки с помощью АВ.

Собрать измерительную цепь (см. рис.1). Переменный резистор находится в Ртах. Плавно снижать сопротивление резистора.

Зафиксировать показания миллиамперметра в момент срабатывания УЗО. Зафиксированное значениеIизм использовать в формуле:

Iут =I-I изм.

Значение Iут является искомым «фоновым» током утечки данной электроустановки, т.е. током, который протекает в землю или на сторонние проводящие части в электрически неповрежденной цепи.

Должно соблюдаться условие I изм.< I Δ, где I Δ — дифференциальный ток.

Измерение сопротивления изоляции УЗО производится согласно ГОСТ Р 50807-95, п. 8.8, если это предусматривается руководством по эксплуатации завода-изготовителя для УЗО с Un = 250- 500 В.

Сопротивление изоляции вспомогательных цепей должно быть не менее 2 МОм.

Определение порога срабатывания (дифференциального отключающего тока — I Δ) УЗО

Рис. 1. Эксплуатационный контроль работоспособности УЗО

После сдачи электроустановки в эксплуатацию, эксплуатационный контроль работоспособности УЗО осуществляется владельцем электроустановки. Владелец электроус- тановки обязан ежеквартально проверять работу УЗО нажатием кнопки «ТЕСТ».

Методы определения повреждений в кабельных линиях.

3 зависимости от вида повреждения при отыскании мест повреждений применяются две

дения на трассе и относительного определения путем измерений, производимых с конца кабеля. Обычно относительным методом пользуются для определения участка кабеля, в котором произошло повреждение.

После этого непосредственным методом уточняется место повреждения. Такое сочетание методов позволяет относительно быстро и без больших затрат времени отыскать место повреждения. В группе относительных методов основное место занимают импульсный метод, метод колебательного разряда, метод петли. В группе непосредственных методов основными являются индукционный и акустический, метод накладной рамки.

Относительные методы определения места повреждения.

1. Метод импульсных измерений.

   Принцип импульсных измерений заключается в том, что в измеряемую линию подаются импульсы напряжения (зондирующие импульсы), которые, распространяясь по линии, частично

   отражаются от неоднородностей волнового сопротивления и возвращаются к месту, откуда они были посланы.

   Зондирующий импульс и отраженные сигналы воспроизводятся на экране электронно-лучевой трубки с временной разверткой луча. Сигналы, отраженные от неоднородностей волнового сопротивления, будут смещены по времени относительно зондирующего импульса в зависимос- ти от расстояния до неоднородности.

   Отраженный импульс имеет ту же полярность, что и зондирующий, при увеличенном сопротивлении в месте отражения, достигая предельной амплитуды, равной амплитуде зондирующего импульса (полное отражение), при обрыве; отраженный импульс меняет полярность при

   уменьшении сопротивления линии, достигая предельной амплитуды, равной амплитуде импульса, при коротком замыкании.

   Импульсный способ определения расстояния по времени запаздывания отраженного сигнала относительно посланного реализуется в измерителе неоднородностеи линий типа Р5-10, имеющий следующие способы зондирования:

   коротким видеоимпульсом; единичным перепадом напряжения.

   Метод зондирования кабеля коротким видеоимпульсом применяется, в основном, для поиска и определения местоположения повреждения.

   Метод зондирования кабеля единичным перепадом напряжения дает полную картину измерения волнового сопротивления вдоль линии.

   Индикация процессов, происходящих на линии, осуществляется на экране ЭЛТ. Расстояние до места неоднородности (транспозиция, короткое замыкание, обрыв, кабельная вставка, плавное изменение волнового сопротивления) определяется временем запаздывания отраженного сигна- ла относительно фронта зондирующего сигнала и ведется непосредственно по шкале потенциометра «расстояние».

2. Метод колебательного разряда.

   Метод применяется в силовых кабельных линиях до 10 кВ и ниже при замыканиях, носящих характер «заплывающего» пробоя. Он не требует прожигания и обеспечивает высокую точность измерений во всех случаях повреждения кабелей.

   Сущность метода заключается в измерении периода свободных колебаний, возникающих в заряженной кабельной линии при пробое изоляции в месте повреждения. Свободные колебания обусловлены малым переходным сопротивлением в месте повреждения в момент разряда и характеризуются периодическим распространением электромагнитной волны от места повреждения до конца линии и обратно с постепенным затуханием процесса. Поскольку скорость распространения фронта волны для силовых кабельных линий 3-35 кВ практически постоянна и не зависит от сечения и длины кабеля,

   (160+ 103 км/с) то и по времени периода можно определить расстояние до места повреждения. За один период свободных колебаний Т волна 4 раза проходит расстояние от места повреж-

   дения до конца кабеля, тогда 1х = 1/4 t и = 40 t

   где 1x — расстояние от места измерения до места повреждения кабеля, м;

   и — скорость распространения волны колебания, равная 160-103 км/с.

   t — период колебаний.

   Для повышения точности измерения, поскольку колебательный процесс носит затухающий характер, при котором значение и форма напряжения сильно искажаются, в расчет берется время только первого полупериода колебаний, имеющего наименьшее искажение.

   Измерение полупериода свободных колебаний определяется по изменению напряжения на конце кабеля с помощью осциллографа со ждущей разверткой типа ОжО или с помощью электронного микросекундомера типа ЭМКС -58 М комплектно с делителем напряжения. При использовании осциллографа типа ОжО длительность первого полупериода колебаний измеряется визуально с точностью до 20 %.

   Прибор ЭМКС-58 М присоединяется к испытуемой жиле кабеля через делитель напряжения. Он измеряет

   интервал времени между временем пуска схемы прибора и его остановом. Отсчет расстояния до места повреждения производится по шкале, проградуированнои в километрах с точностью до

   5 %.

   Поскольку определение расстояния до места повреждения производится при однократном пробое, измерение может быть совмещено с испытанием изоляции кабеля высоким напряжением.

   Вследствие малого переходного сопротивления в месте повреждения при пробое колебательный процесс распространяется в обе стороны от места повреждения и в каждой части кабеля протекает независимо, поэтому включение измерительного прибора производится с любого конца кабеля. В данном методе может использоваться более современный измеритель расстояния до места повреждения ЦР 0200.

3. Петлевой метод (петля Муррея).

Метод используется в случаях повреждений одной или двух жил кабельной линии относительно оболочки, не сопровождающихся обрывом жил и при наличии одной не- поврежденной жилы, при условии, что переходное сопротивление постоянному току в местах повреждения не больше 10000 Ом.

Если переходное сопротивление на землю больше указанной величины, то перед использованием метода требуется предварительное прожигание места повреждения.

Метод петли заключается в непосредственном измерении сопротивления постоянного кабельного моста (например Р-333). Четыре сопротивления плеч моста: А, В, С и Д образуют замкнутый четырехугольник, в одну из диагоналей которого включен гальванометр, а в другую

— батарея. Если при включенной батарее стрелка гальванометра не отклоняется (нулевое положение) — равновесие моста, то сопротивления плеч моста находятся в соотношении:

Если для результатов измерений выполняется соотношение 1х + 1у + L = 2L, где L известно, то первое измерение было правильным. Если это условие не выполняется, значит плечи моста подобраны недостаточно точно и измерение следует повторить, проверив контакты перемычки на противоположном конце кабеля. Для повышения точности измерений сопротивления соединительных проводов между кабелем и мостом и между концами кабеля должны быть по возможности минимальными.

Точность измерения петлевым методом в основном зависит от погрешности самого измерения, чувствительности моста и от погрешностей фактического определения длины по трассе кабеля и различного сечения участков.

Для повышения точности измерения соединение моста с жилами кабеля производится гибким медным проводом сечением 4 мм2 с надежными латунными зажимами, а гальванометр присоединяется отдельными проводниками непосредственно к измеряемым жилам кабеля, причем концы измерительных проводов не должны касаться друг друга в месте присоединения к жиле на зачищенной ее части.

Кроме того, перемычка для соединения поврежденной и неповрежденной жил должна обеспечивать надежный контакт с малым переходным сопротивлением. Она изготовляется из гибкого многожильного провода сечением не менее 50 мм2, к концам которой припаиваются зажимы из латуни.

Чувствительность моста определяется чувствительностью гальванометра и отношением напряжения питания моста к переходному сопротивлению в месте повреждения. Поэтому выбор напряжения питания производится в зависимости от значения переходного сопротивления.

Обычно при значениях переходного сопротивления 10000,1000 и 100 Ом напряжение питания должно составить соответственно 100-120, 25-30 и 4-6 В.

При проведении измерений придерживаются следующего порядка: определяют мегаомметром переходное сопротивление в месте повреждения;

на противоположном конце линии устанавливают перемычку (сечением не менее сечения жил кабеля) на здоровую и поврежденную жилы;

на эти же жилы на измерительном конце линии присоединяют провода от моста;

устанавливают приборы — мост РЗЗЗ, справа батарею (расстояние от приборов до токоведущих частей высокого напряжения должно быть не менее 0,6 м);

к соответствующим зажимам моста присоединяют провода от жил кабеля, заземления, батареи; устанавливают равновесие моста постепенным подбором измерительных плеч. Цепь батареи во избежание быстрого разряда следует замыкать кратковременно. Питание схемы осуществляется от аккумулятора АКН-10-6, а при больших переходных сопротивлениях в месте повреждения

• от сухой батареи БАС-60 или БАС-80.

  Непосредственные методы определения места повреждения.

  1. Индукционный метод.

     Применяется при непосредственном отыскании мест повреждения на трассе кабельной линии с замыканием жил между собой благодаря высокой точности определения места повреждения.

     Но он применим при переходном сопротивлении в месте повреждения менее 10 Ом. Им можно также определить трассу и глубину залегания неповрежденного кабеля, а также места расположения муфт.

     Сущность метода заключается в пропускании по кабелю тока звуковой частоты и фиксации характера изменения электромагнитного поля над кабелем с помощью приемного устройства. Наводимая в приемной антенне Э.Д.С. пропорциональна току в кабеле, числу витков и площади, охватываемой антенной.

     С увеличением частоты Э.Д.С. растет непропорционально вследствие экранирующего влияния брони и оболочки кабеля. Практически для индукционного метода применяется частота 800- 1200 Гц. При величине тока 10 А и более.

     При определении места повреждения и трассы кабеля следует учитывать, что наводимая Э.Д.С. зависит от токо-распределения в кабеле и взаимного пространственного положения антенны и

     кабеля. Поэтому, зная характер изменения поля для данного токораспределения, можно при соответствующей ориентации антенны выявить трассу и место повреждения кабельной линии.

     Характерным является случай отыскания трассы кабеля по цепи жила- земля, т.е. когда влиянием обратного «провода» можно пренебречь. Это поле является плоскопараллельным и его магнитные силовые линии представляют собой концентрические окружности, центры которых совпадают с осью кабеля.

     Для определения трассы кабеля один вывод генератора звуковой частоты заземляется, второй присоединяется к неповрежденной жиле, заземленной на противоположном конце кабеля.

     Отыскание трассы кабеля производится по минимуму или максимуму сигнала. При определении трассы по минимуму сигнала магнитную ось антенны располагают перпендикулярно поверхности земли. Когда антенна находится точно над осью кабеля, линии магнитного поля не пересекают витки антенны и Э.Д.С. равна нулю. При незначительном отклонении от оси кабеля появляется усиливающий сигнал.

     При определении трассы по максимуму сигнала магнитную ось антенны располагают горизонтально к поверхности земли. Когда антенна будет находиться точно над осью кабеля, витки ее будут пересекаться максимальным магнитным потоком и наводимая Э.Д.С. будет наибольшей. При перемещении антенны вдоль оси кабеля Э.Д.С. будет меняться только при изменении глубины залегания или из-за прокладки в трубах. При этом характер изменения сигнала при перемещении антенны поперек кабеля не изменится. На практике чаще используют способ определения трассы по минимуму сигнала, так как этот способ дает четкие результаты, независимо от глубины залегания кабеля.

     При расположении оси антенны параллельно трассе кабеля наводимая Э.Д.С. равна нулю, а при нарушении параллельности появляется сигнал. Это используется для определения направления трассы кабеля.

     Практически для определения трассы кабеля устанавливают ток генератора 0,5-5 А (в зависимости от глубины залегания) и, расположив ось антенны перпендикулярно поверхности земли, идут вдоль оси кабеля, периодически перемещая антенну поперек трассы кабеля для контроля правильности следования.

     Для определения глубины залегания кабеля предварительно находится линия трассы кабеля, затем ось антенны располагают под углом 45° к вертикальной плоскости, проходящей через ось кабеля, и, перемещая антенну поперек оси кабеля., определяют линию отсутствия Э.Д.С. Рас- стояние от этой линии до трассы кабеля равно глубине залегания кабеля.

     Для определения места замыкания между жилами и нахождения соединительных муфт на трассе кабельной линии выводы генератора присоединяются к поврежденным жилам кабеля, а ось приемной антенны может быть ориентирована вертикально или горизонтально поперек оси кабеля и горизонтально вдоль оси кабеля.

     Во всех случаях при перемещении антенны точно над осью кабеля (до места повреждения) будут наблюдаться периодические усиления и ослабления Э.Д.С, обусловленные скруткой жил кабеля с шагом 1-2,5 м. Поскольку при подземной прокладке кабеля нельзя обеспечить четкую ориентацию антенны вдоль или поперек оси кабеля, то отыскание замыканий между жилами ведут при вертикальном расположении оси антенны. При этом горизонтальному расположению кабеля будут соответствовать наибольшие значения Э.Д.С, а вертикальному расположению — минимальные Э.Д.С. Заметим, что при расположении оси антенны поперек трассы кабеля в горизонтальной плоскости наибольшие и наименьшие значения Э.Д.С. будут соответствовать вертикальному и горизонтальному расположению жил кабеля.

     При удалении антенны в сторону от оси кабеля будет наблюдаться уменьшение Э.Д.С., если над осью кабеля имелся максимум сигнала, и возрастание Э.Д.С., если над осью кабеля был минимум сигнала.

     Практически при перемещении антенны вдоль трассы кабеля будут обнаруживаться холмообразные пучности сигнала, расположенные на расстоянии половины шага скрутки кабеля. В местах расположения соединительных муфт, вследствие разводки жил кабеля шаг скрутки исчезает и наблюдается резкое усиление сигнала.

     При прокладке кабеля в трубе или при заглублении трассы кабеля наблюдается сильное ослабление сигнала. В этих случаях проверяется наличие сигнала за участком минимальной слышимости или производится включение генератора с противоположного конца кабеля. Над

     местами повреждения сигнал, как правило, усиливается, что обусловлено переходом тока с жилы на жилу. За местом повреждения на расстоянии не более половины шага скрутки сигнал затухает. Чтобы не перепутать место повреждения и участки трассы с ослабленным сигналом генератор включают поочередно с одного и другого конца кабеля. При наличии повреждения сигнал будет прекращаться в одном и том же месте.

     Определение места однофазного замыкания в кабеле на оболочку индукционным методом требует большого навыка, так как в месте повреждения ток растекается по оболочке кабеля в обе стороны. Практически отыскание повреждений возможно, если увеличить долю тока (до 90

     %), возвращающего по оболочке к генератору. С этой целью кабельная линия разземляется с 2- х сторон (заземляющий тросик кабеля отсоединяется от общего контура заземления, а генератор включается между поврежденной жилой и оболочкой).

  2. Метод накладной рамки.

     Определение места замыкания методом накладной рамки применяется для определения однофазных металлических замыканий жилы на оболочку открыто проложенных кабелей, а также для кабельных линий, проложенных в земле. В этом случае необходимо предварительно произвести раскопку нескольких шурфов в зоне поврежденного кабеля. Место повреждения определяется по характеру изменения сигнала при повороте рамки, расположенной не- посредственно на оболочке вокруг оси кабеля.

     Возможность определения замыканий на оболочку данным методом обусловлена тем, что изменения производятся непосредственно у оболочки кабеля, где интенсивность поля пары токов соизмерима с полем одиночного тока, и место повреждения может быть обнаружено по исчезновению поля пары токов.

     Генератор звуковой частоты (800-1200 Гц) подключают к жиле и оболочке поврежденного кабеля, и ток устанавливают 1-10 А. Если рамка находится до места повреждения со стороны генератора звуковой частоты, то при вращении рамки вокруг оси кабеля в телефоне за один оборот рамки будут прослушиваться два максимума и два минимума сигнала. Это свидетельствует о том, что в кабеле существует поле пары токов.

     Если же рамка находится за местом повреждения, то при ее вращении вокруг оси кабеля будет прослушиваться только монотонное звучание, обусловленное полем одиночного тока. Таким образом, по изменению характера звучания находят место повреждения. Применение метода затруднено, если переходное сопротивление в месте повреждения превышает несколько Ом, а длина кабеля за местом повреждения более 1 км. В этом случае емкостной ток кабеля за местом повреждения создает поле пары токов, что затрудняет выявление дефектного места.

     Конструктивно накладная рамка состоит из прямоугольной катушки, изогнутой по форме оболочки кабеля и закрытой стальным ярмом (экран) для усиления Э.Д.С. от поля пары токов. Обмотка содержит 1000 витков провода ПЭВ диаметром 0,1 мм. С нижней стороны рамка защищается от механических повреждений полоской из оргстекла, изогнутой по форме оболочки кабеля. Соединение рамки с телефоном осуществляется экранированным проводом.

  3. Акустический метод.

  Метод применяется для определения мест повреждения в силовых кабельных линиях, носящих характер «заплывающего» пробоя, а также может быть применен при замыканиях с переходным сопротивлением, обеспечивающим устойчивые искровые разряды (более 50 Ом), и при обрыве жил кабеля.

  Сущность метода заключается в создании в месте повреждения мощных электрических разрядов и фиксации на поверхности земли звуковых колебаний с помощью чувствительных приемных устройств. Для создания мощных разрядов в месте повреждения электрическая энергия предварительно накапливается в высоковольтных конденсаторах или в емкости самого кабеля путем заряда от обычной установки для испытания кабелей повышенным выпрям- ленным напряжением.

  Запасенная энергия W - 0,5 СV2 пропорциональна емкости С, Мкф, и квадрату напряжения пробоя V, и может составлять более 100 Дж. При достижении напряжения пробоя эта энергия

  расходуется за очень короткое время (десятки микросекунд) и в месте повреждения происходит мощный удар. Звук от этого удара распространяется в окружающей среде и может быть прослушан на поверхности земли. По окончании разряда электрическая дуга в месте повреждения гаснет, а напряжение на емкости начинает

  постепенно возрастать. Обычно периодичность разрядов составляет 2-3 сек. На поверхности земли звук прослушивается с помощью стетоскопа или пьезоэлектрического микрофона с усилителем и выходом на головные телефоны.

  При замыкании с переходным сопротивлением, обеспечивающим устойчивые искровые разряды, в качестве генератора импульсов используются выпрямительная установка, конденсатор емкостью 1-2 Мкф и искровой промежуток. В качестве зарядной емкости могут быть использованы неповрежденные жилы кабеля, если длина ее не менее 200-300 м.

  Напряжение пробоя искрового промежутка не должно превышать 70 % испытательного на- пряжения для кабеля данного типа. Это необходимо для исключения перенапряжений на кабеле при удвоении посылаемого импульса у разомкнутого конца, если пробой в месте повреждения изоляции не происходит. Практически для силовых кабелей с рабочим напряжением 6 и 10 кВ напряжение импульсов не должно превышать 25-30 кВ соответственно. Для улучшения слышимости при больших глубинах залегания кабеля и сильных внешних помехах энергию импульсов повышают путем увеличения в 2-3 раза емкости конденсатора. Импульсное напряжение в месте повреждения зависит и от переходного сопротивления. Если оно равно или меньше волнового сопротивления кабеля, то импульсное напряжение в месте повреждения резко уменьшается, и пробои происходить не будут.

  При значениях переходного сопротивления менее 50 Ом и металлических замыканиях на оболочку акустический метод не может быть применен. В этих случаях проводящий мостик в месте повреждения разрушают пропусканием больших разрядных токов, а металлические спаи выжигают с помощью сварочных трансформаторов.

  При повреждении с заплывающим пробоем и обрывах, жил напряжение на кабель подается непосредственно от выпрямительной установки. При такой схеме волновые перенапряжения не возникают, поэтому напряжение пробоя может быть доведено до испытательного. Для получе- ния устойчивых искровых разрядов должны быть заземлены неповрежденные жилы и поврежденная жила на противоположном от места подключения выпрямительной установки конца кабеля.

  Поиск места повреждения акустическим методом производится путем установки датчика на грунт через каждые 1-2 м до достижения максимальной слышимости.

  Обычно зона слышимости на поверхности земли колеблется от 2 до 15 м в зависимости от свойств грунта. Наибольшую зону слышимости обеспечивают плотные и однородные грунты, наименьшую зону—рыхлые грунты, шлак. Место повреждения определяется по максимальной слышимости звука разрядов. Наилучшие результаты получаются при наличии отверстия в защитной оболочке, причем это условие является обязательным при большой глубине залегания кабеля. При прокладке хотя бы части трассы в кабельных каналах и коллекторах не рекомендуется использовать этот метод из-за опасности возникновения пожара.

содержание   ..  10  11  12  13  14  15  16  17  ..
