подачи  и  ускоренного  перемещения,  потенциометр  частоты  вращения  шпинделя.  Обе

инструкции работают в автоматическом режиме и режиме ручного управления.

Инструкция  G63  включает   100% от  запрограммированного  значения  скорости,

независимо  от  фактического  положения  потенциометра,  т.е.  потенциометр

деактивируется.   Инструкция  G66 активизирует  значение  скорости,  заданное

потенциометром.    Обе инструкции модальны и взаимно исключают одна другую.





Пример включения   100% от запрограммированной скорости:

N ...G63 G01 X120.675 Y34.896 Z-34.765 F200 S1000 M04





30.  Привязывание  скорости  подачи, - к  точке  контакта  фрезы  и  детали, -  G64; к

центру  фрезы, -  G65.

Скорость  подачи  поддерживается  постоянной  либо  в  точке

контакта инструмента, либо в центре фрезы, см. рис.44.

F

M

F

M

F

M

F

M

F

B

F

B

F

B

B

G65

G64

F

F

M

 = Подача задана

         для центра фрезы

F

B

 = Подача задана для

        точки касания фрезы



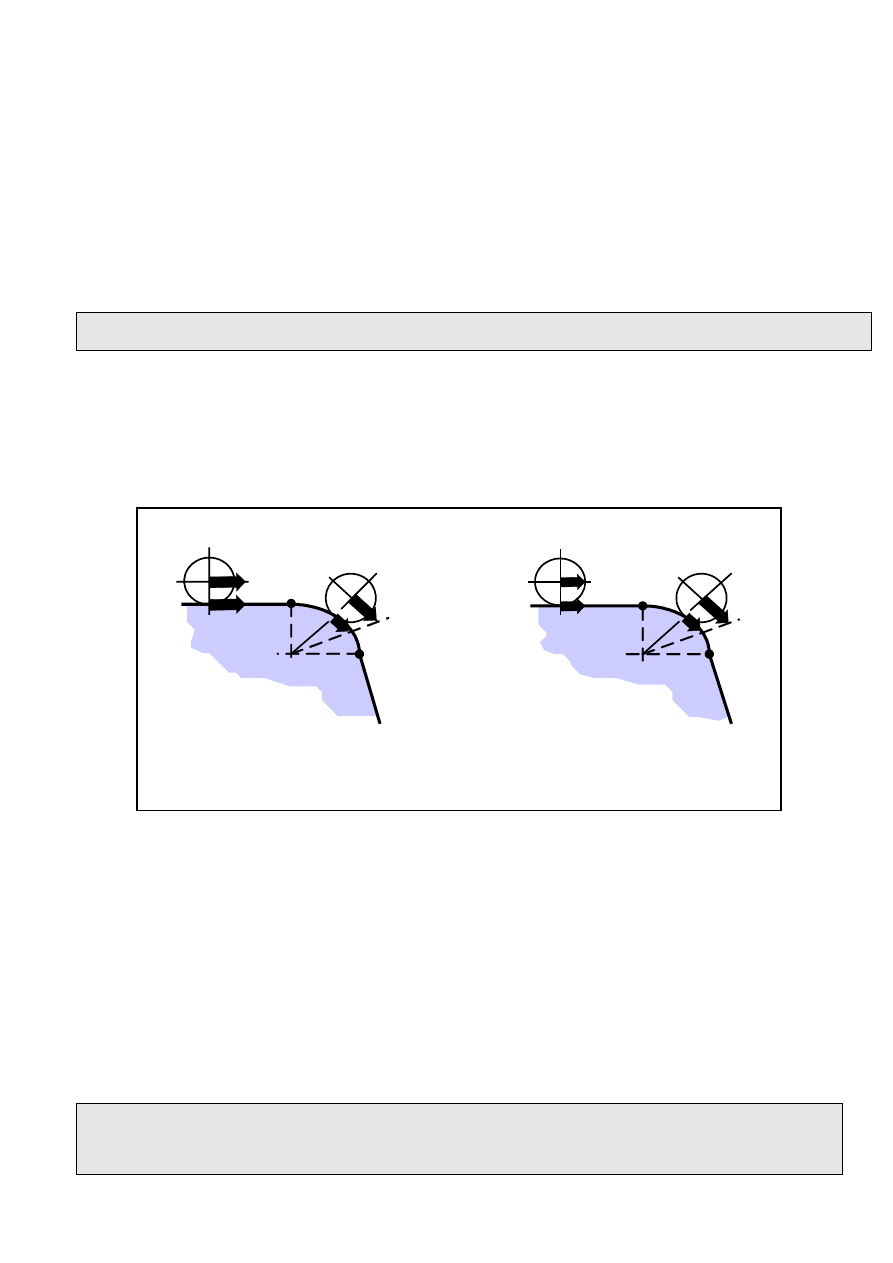

Рис.44.



Применять  инструкцию  G64  можно  только  в  том  случае,  если  активны  инструкции

эквидистантной  коррекции G41/G42  и  используется  круговая  интерполяция  G2/03/05.

Инструкции   G64 и G65 модальны и взаимно исключают одна другую.

 В зоне так называемых «компенсирующих дуг» (например при обходе угла, см. рис.45)

фактическое  значение  скорости  подачи  зависит  от  того,  в  каком  кадре            F-слово

запрограммировано, см. примеры.

Пример 1:

N10 G64 X100 F100

N20 Y100 F200                             /Подача в зоне компенсирующей дуги равна F100.



54



Пример 2:

N10 G64X100   F100

N20 F200

N30 Y100                                       /Подача в зоне компенсирующей дуги равна F200.

Пример 3:

N10 G64 X100 F100

N20 Z50

N30 Y100 F200                             /Подача в зоне компенсирующей дуги равна F100.



F

M

F

M

F

M

F

B

F

B

F

B

Сектор
компенсации

Пример:

N.. G64
N.. X100 F100
N.. Y100
N..



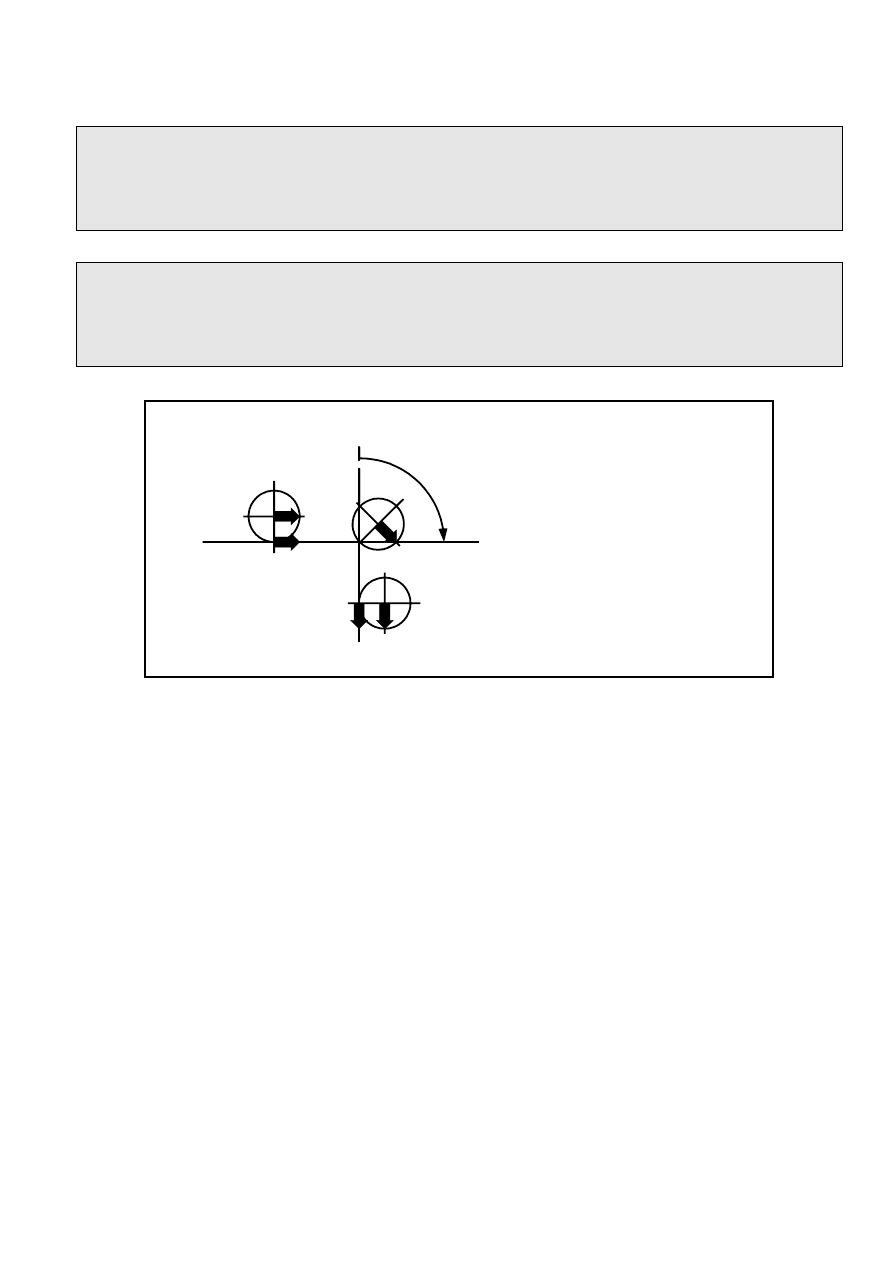

Рис.45.



31.  Сопряжение  эквидистант  на  стыке  кадров, - по  дуге, -  G68; по  траектории

пересечения эквидистант, -  G69.

Инструкции являются модальными и работают при

активной эквидистантной коррекции. Их действие сводится к автоматической генерации

дуги (G68) или траектории пересечения эквидистант на стыке «не плавно» сопрягаемых

кадров.

Инструкция G68 инициирует  автоматическое  соединение  разрыва  эквидистант  с

помощью дуги радиуса   r , см рис.46.



55

a

r

Эквидистантная
траектория

Создается автоматически
Участки программы



Рис.46.

Инструкция G69  инициирует  автоматическое  соединение  разрыва  эквидистант  по

траектории  пересечения  эквидистант  (см.  рис.47).  И  здесь  возможны  две  ситуации.  В

первой из них пересечение существует. В зависимости от расстояния  А между точкой

КЕ

  пересечения  исходного  контура  и  точкой  S  пересечения  эквидистант,  соединение

разрыва осуществляется различными способами (см. рис.47).

KE

KE

S

S

A

a

r

r

для  A  <    2

x

r   две эквидистанты продлеваются до пересечения

В случае большего отрезка, чем   A =   2

x

r,  система управления срежет пик

              прямой линией



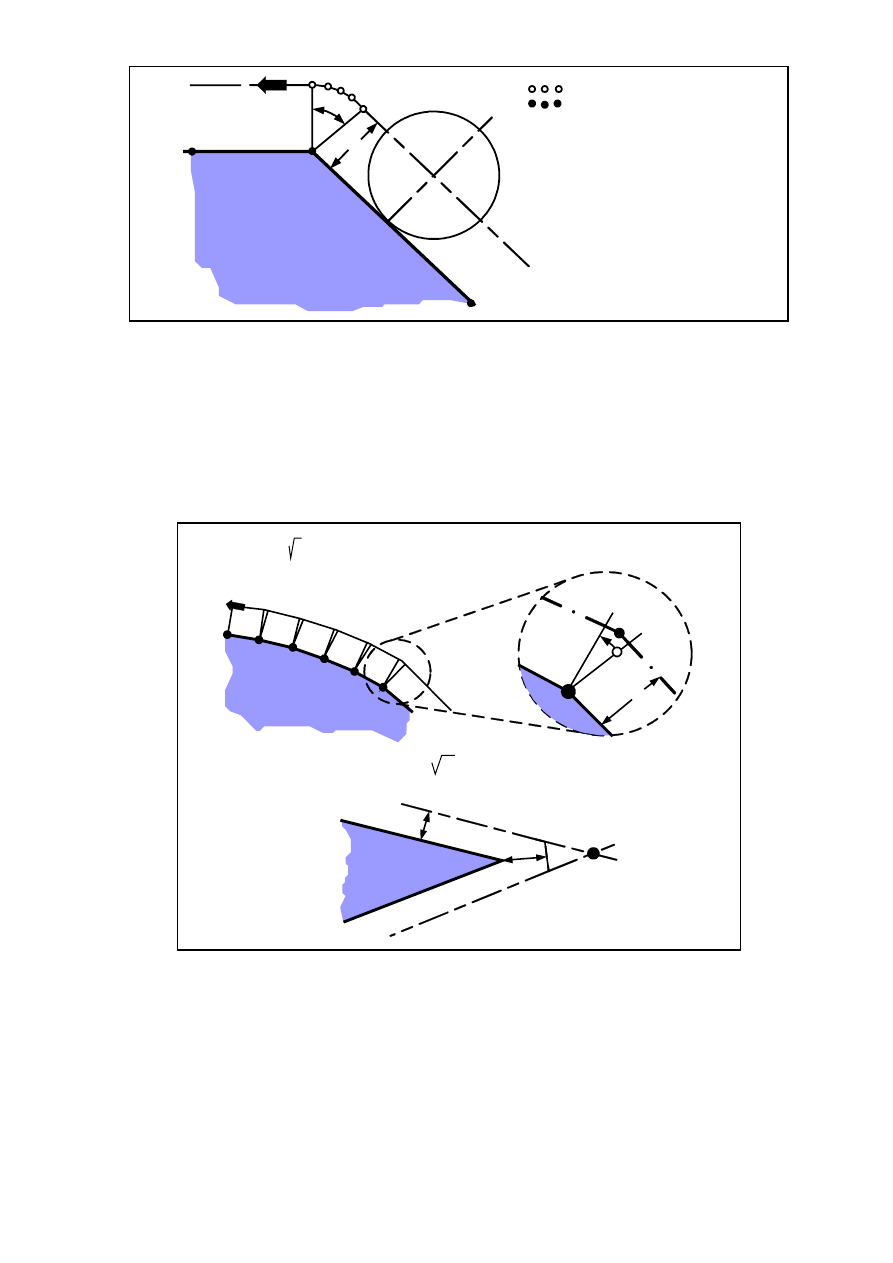

Рис.47.

 Во  второй  ситуации  эквидистанты  не  пересекаются.  Это  бывает,  если  сопряжение

кадров  с  прямолинейным  и  круговым  движением  имеет  разрыв  в  производных  от

исходных  контуров.  Это  бывает  также  при  «не  гладком  сопряжении  двух  дуг»,  см.

рис.48. При этом, инструкция  G68 инициирует автоматическое сопряжение контура по

дуге радиуса  r, см. рис. 48.





56

t

t

u

u

u

t = Переход по касательной

u = Нерегулярный переход

Создается автоматически

Контур детали



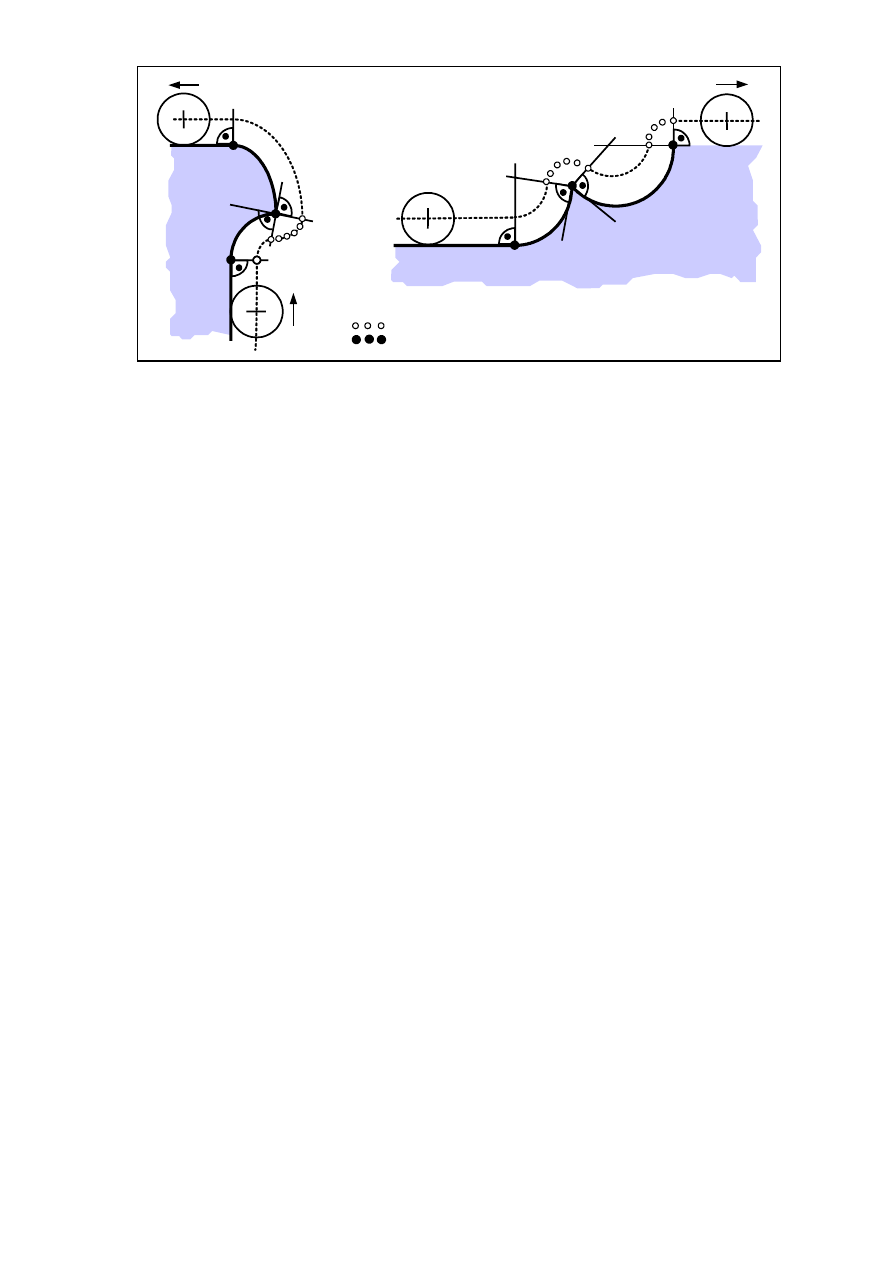

Рис.48



32.  Программирование      в  дюймах, -

  G70.  Инструкция  G70, означает,  что

программирование  перемещений  и  подачи  использует  дюймовую  систему  измерения.

Все активные метрические данные и смещения нуля автоматически конвертируются в

дюймы.  Инструкция      G70  является  модальной,  а  ее  действие  прекращается

инструкцией G71.



33.  Метрическое  программирование, -  G71.

Инструкция  G71, означает,  что

программирование  перемещений  и  подачи  использует  метрическую  систему

измерения.  Все  активные  дюймовые  данные  и  смещения  нуля  автоматически

конвертируются  в  метрические  данные  и  смещения.  Инструкция   G71 является

модальной, а ее действие прекращается инструкцией G70.



34.  Линейная  интерполяция  с  точным  позиционированием, -

  G73.  В  отличие  от

кадра  с  инструкцией          G01,  кадр  с  инструкцией      G73  всегда  выполняется  с  точным

позиционированием,  независимо  от  инструкций G61/G62. Глобальное  определение

опции точного позиционирования устанавливается с помощью инструкций  от G164 до

G166.   Инструкция   G73  прекращает действие инструкций   G0O, G01, G02, G03, G05,

G10-G13 и G200.



35. Выход в начало координат, -

 G74. Инструкция G74 инициирует одновременный

выход в начало координат для тех координатных осей, которые указаны в том же кадре.

Инструкция G74 действует  только  в  том  кадре,  в  котором  упомянута.  При  этом  все

активные позиционные данные и программные смещения сохраняются.

 Адреса осей, по которым осуществляется выход в начало координат, сопровождаются
