несоответствие между указанными перемещениями (при нарезании резьбы метчиком).

Синтаксис  инструкции  выглядит  следующим  образом: G32 <ось  нарезания  резьбы>

F<подача> M<3|4> S <частота  вращения  шпинделя> | H < шаг  резьбы >. Задание

частоты  вращения  шпинделя  альтернативно  заданию    шага  резьбы.    (M3/M4) –

признак прямого или реверсивного движения.

Пример 1:



N10 G0O  X20 Y15 Z10 F1000 S5000    /Позиционирование вдоль оси.

N20 G32 Z-20  F1000 M3 S1000            /Нарезание резьбы вдоль оси Z.

N30 G32 Z5  F1000 M4 S1000               /Реверсивное движение вдоль оси Z.



Пример 2:

N10 GO X30 Y5  ZO F1500                     /Позиционирование вдоль оси.

N20 G32 Z-20  M3 H. 75                           /Нарезание резьбы вдоль оси Z.

N30 G32  ZO M4 H. 75                             /Реверсивное движение вдоль оси Z.



Нарезание  резьбы  и  реверсивное  движение  должны  осуществляться  во  втором

примере с одним и тем же шагом.



23. Сглаживание сопряжения кадров, -  G34, G35, G36, G134.

 Инструкции  G34 и  G134  задают скругление на стыке двух кадров с прямолинейными

участками, а инструкция  G134 выполняет ту же функцию на стыке кадров с круговыми

или  винтовыми  траекториями.  В  результате  выравнивается  скорость  подачи,  и

соблюдаются  ограничения  на  ускорение.  С  другой  же  стороны,  в  процессе

интерполяции  поддерживается  минимальное  отклонение  от  запрограммированного  и

скорректированного  контуров.  Параметры  отклонения  устанавливаются  в  машинных

параметрах, но могут и быть изменены в управляющей программе.



38

Модифицированный контур

Запрограммированный контур

R

R

E

Отклонение
в градусах

Макс. отклонение:
     в мкм

  Длина отрезка
    в мкм





Рис.29.



Инструкция G34 включает  функцию  скругления  для  двух  линейных  участков,  а

инструкция G35 выключает  эту  функцию.  Для  программирования  отклонения

скорректированного  контура  используют E-слово;  это  возможно  только  при  активной

инструкции G34.   Инструкция G36 восстанавливает  параметры  отклонения,

установленные  в  машинных  параметрах.    Инструкция G134 включает  функцию

скругления для двух круговых или винтовых участков.  Для программирования радиуса

скругления  используют    модальное R-слово.  Задание  радиуса  возможно  лишь  при

активной инструкции  G134.



24.  Зеркальное  отображение,  масштабирование,  поворот, -   G37, G38, G39. При

зеркальном  отображении,  масштабировании  и  повороте  отсутствует  необходимость  в

изменение контура в исходной управляющей программе.

Можно использовать любую комбинацию этих функций (см. рис. 30).





39

+Y

+Y

+Y

+X

+X

+X

P

P

P

Зеркальн.
отображение

Масштабирование

Поворот

2

5

20

10

Полюс

Полюс

R

G38 X1.3 Y1.3

G37 X5 Y2
G38 X -1

G37 X20 Y10
G38 R - 60



Рис.30.

 С  помощью  инструкции G37задают  координаты  точки,  относительно  которой

осуществляется зеркальное отображение или поворот.  С  помощью  инструкции G38

активизируют  функции  зеркального  отображения,  поворота,  масштабирования.  С

помощью  инструкции G39 активизируют  функции  зеркального  отображения,  поворота,

масштабирования.



24.1.  Зеркальное  отображение, - G37, G38, G39.   Модальная  инструкция G37

сопровождается  заданием  абсолютных  координат  полюса  (точки  зеркального

отображения)  относительно  нуля  управляющей  программы.   Инструкцию  можно

использовать только в комбинации с  G38.

Пример:

Инициация определения полюса

N...

G37 X100 Y -200

Координаты полюса





Модальная  инструкция G38 включения  зеркального  отображения  сопровождается

адресом  координатной оси и значением   "-1".   При этом вся позиционная информация

для  этой  оси  приобретает  противоположный  знак.  При  любом  ином  значении,

отличающемся от единицы, будет осуществлено масштабирование.



40



Пример:

N...

G38

X -1

Y -1

Все последующие значения
перемещений в координатах  X и Y
будут умножены системой ЧПУ на
  “-1”.

Включение зеркального
отображения







Модальная  инструкция G39 выключает  функцию  зеркального  отображения,  уничтожая

все  оси  такого  отображения.  Инструкция  прекращает  действие  инструкций        G37  и

G38; и сбрасывает координаты полюса в нуль.

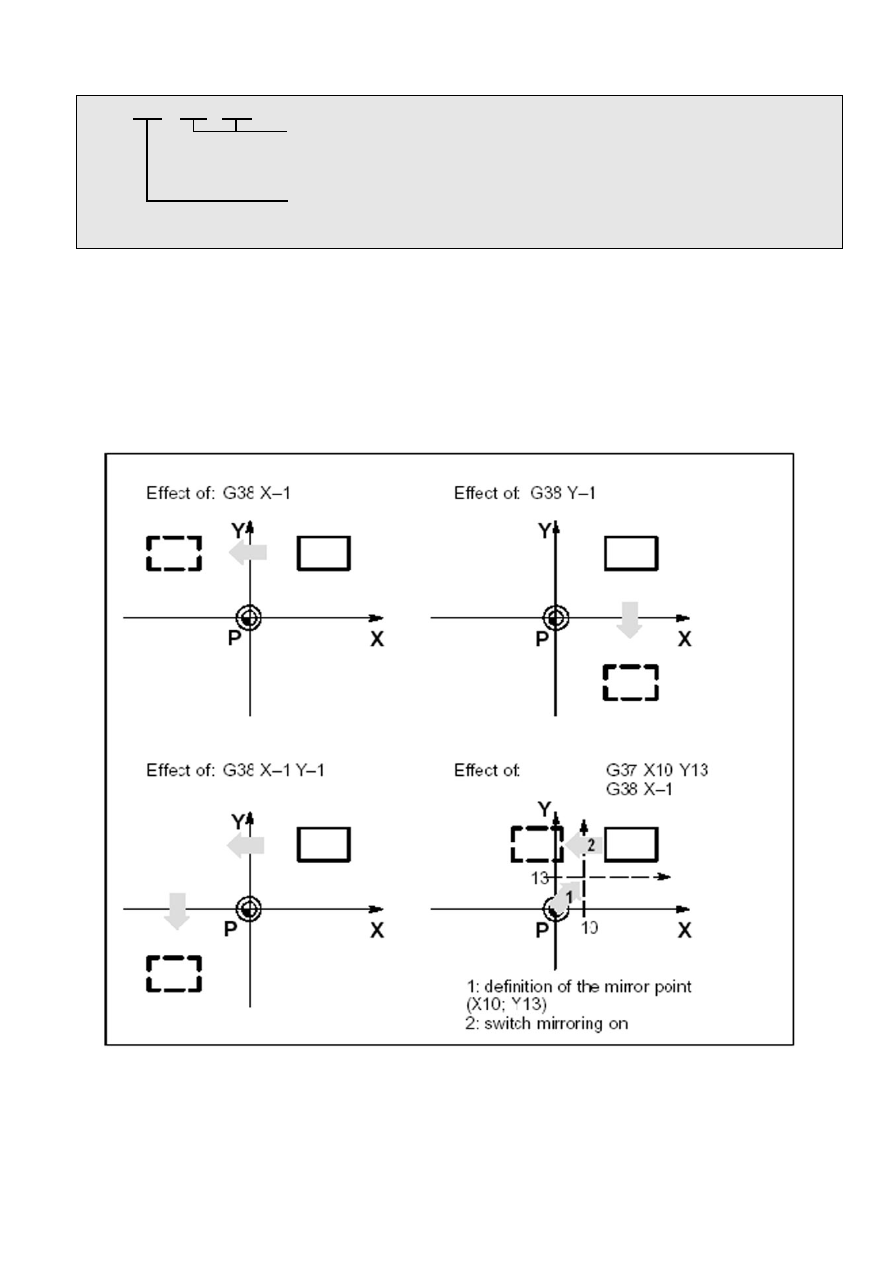

Примеры зеркального отображения представлены на рис.31.



Рис.31.



24.2.  Масштабирование, - G38, G39.    При  масштабировании  эталонный  контур

увеличивают  или  уменьшают.   В  особенности  это  удобно  при  использовании
