Измерения резьб

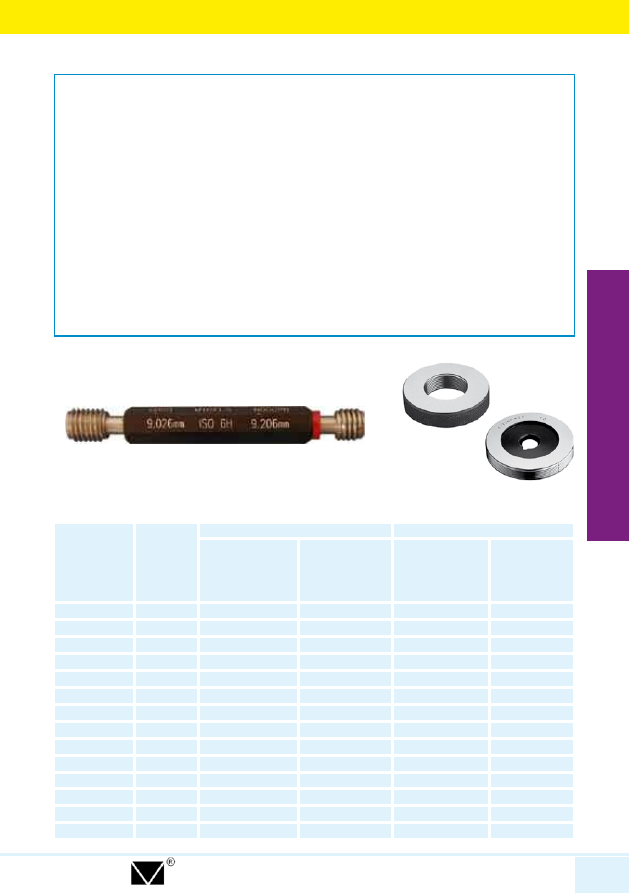

4.1.4.4 КАЛИБРЫ РЕЗЬБОВЫЕ



Калибры резьбовые предназначены для комплексного контроля резьбы

(контроль расположения контура резьбы в предписанном поле допуска).

При  этом  пользуются  калибрами-пробками  и  калибрами-кольцами.

Эта  методика  контроля  проста  и  используется  как  в  массовом,  так  и  в

индивидуальном производстве.

Из  трех  систем  (метрическая,  трубная,  дюймовая)  наибольшее

распространение получила метрическкая резьба.

В  систему  калибров  входят  проходные  (Р-ПР)  и  непроходные  (Р-НЕ)

калибры, а также контркалибры.

Существует 8 степеней точности для резьбовых соединений – от 3 до 10

( в порядке уменьшения точности с увеличением степени). Предпочтительным

для  использования  в  резьбовых  соединениях  общего  назначения  является  6

степень  точности.  Поля  допусков  установлены  для  трех  классов  точности:

точного, среднего и грубого. Для резьб общего назначения используют средний

класс.

КАЛИБРЫ ДЛЯ ТРУБНОЙ КОНИЧЕСКОЙ РЕЗЬБЫ

Номиналь

ный размер

резьбы,

дюймы

Число

шагов на

длине

25,4 мм

Пробка

Кольцо

Номинальный

средний

диаметр

резьбы, мм

Предельное

отклонение,

мм

Номинальный

средний

диаметр

резьбы, мм

Предельное

отклонение,

мм

1/16

28

7,142

±0,006

7,142

±0,07

1/8

28

9,147

±0,006

9,147

±0,07

1/4

19

12,301

±0,007

12,301

±0,09

3/8

19

15,806

±0,007

15,806

±0,09

1/2

14

19,793

±0,007

19,793

±0,012

3/4

14

25,279

±0,007

25,279

±0,012

1

11

31,770

±0,009

31,770

±0,012

1 1/4

11

40,431

±0,009

40,431

±0,012

1 1/2

11

46,324

±0,009

46,324

±0,012

2

11

58,135

±0,009

58,135

±0,012

2 1/2

11

73,705

±0,009

73,705

±0,015

3

11

86,405

±0,009

86,405

±0,015

3 1/2

11

98,851

±0,009

98,851

±0,015

4

11

111,551

±0,009

111,551

±0,015

148

РЕЗЬБЫ С УГЛОМ ПРОФИЛЯ 55º

Номиналь

ный размер

резьбы,

дюймы

Число

витков на

дюйм

Пробка

Кольцо

Номинальный

средний

диаметр

резьбы, мм

Предельное

отклонение,

мм

Номинальный

внутренний

диаметр

резьбы, мм

Предельное

отклонение,

мм

1/16

27

7,142

±0,003

6,609

+0,030

1/8

27

9,519

±0,003

8,986

+0,035

1/4

18

12,443

±0,004

11,644

+0,035

3/8

18

15,926

±0,004

15,127

+0,035

1/2

14

19,772

±0,004

18,745

+0,045

3/4

14

25,117

±0,004

24,090

+0,045

1

11 1/2

31,461

±0,004

30,211

+0,050

1 1/4

11 1/2

40,218

±0,004

38,968

+0,050

1 1/2

11 1/2

46,287

±0,004

45,037

+0,050

2

11 1/2

58,325

±0,004

57,075

+0,060

Номиналь

ный размер

резьбы,

дюймы

Предельные отклонения рабочих

калибров – пробок, мкм

Предельные отклонения рабочих

калибров –колец, мкм

ПР

НЕ

ПР

НЕ

верхнее нижнее верхнее нижнее верхнее нижнее верхнее нижнее

3/16-1/4

+12

+4

+8

0

- 4

-12

0

-8

5/16-3/8

+15

+5

+10

- 5

-15

-10

7/16-1 1/8

+15

+5

+10

- 5

-15

-10

1 ¼-2

+18

+6

+12

- 6

-18

-12

2 1/4-3

+21

+7

+14

- 7

-21

-14

3 ¼-4

+24

+8

+16

- 8

-24

-16

149

Измерения резьб

КАЛИБРЫ РЕЗЬБОВЫЕ ЦИЛИНДРИЧЕСКИЕ

ДЛЯ МЕТРИЧЕСКОЙ РЕЗЬБЫ

Размеры

калибров, мм

Пробка 6Н

Кольцо 6g

ПР

НЕ

ПР

НЕ

Номин.

Dср,

мм

Пред.

откл,

мм

Номин.

Dср,

мм

Пред.

откл,

мм

Номин.

Dср,

мм

Пред.

откл,

мм

Номин.

Dср,

мм

Пред.

откл,

мм

М2×0,4

1,750 -0,009 1,839 -0,009 1,718 +0,010 1,644

+0,010

М2,5×0,45

2,218 -0,009 2,312 -0,009 2,185 +0,010 2,107

+0,010

М3×0,5

2,686 -0,009 2,784 -0,009 2,652 +0,010 2,570

+0,010

М4×0,7

3,556 -0,009 3,672 -0,009 3,514 +0,014 3,438

+0,014

М4×0,5

3,686 -0,009 3,784 -0,009 3,652 +0,010 3,570

+0,010

М5×08

4,490 -0,009 4,614 -0,009 4,447 +0,014 4,347

+0,014

М5×0,5

4,686 -0,009 4,784 -0,009 4,652 +0,010 4,570

+0,010

М6×1,0

5,368 -0,011

5,511

-0,011 5,315 +0,014 5,198

+0,014

М6×0,75

5,530 -0,011 5,656 -0,011 5,482 +0,014 5,377

+0,014

М6×0,5

5,686 -0,009 5,796 -0,009 5,646 +0,014 5,556

+0,014

М7×1,0

6,368 -0,011

6,511

-0,011 6,315 +0,014 6,198

+0,014

М7×0,75

6,530 -0,011 6,656 -0,011 6,482 +0,014 6,377

+0,014

М7×0,5

6,686 -0,009 6,796 -0,009 6,646 +0,014 6,556

+0,014

М8×1,25

7,206 -0,011 7,359 -0,011 7,151 +0,014 7,028

+0,014

М8×1,0

7,368 -0,011

7,511

-0,011 7,315 +0,014 7,198

+0,014

М8×0,75

7,530 -0,011 7,656 -0,011 7,482 +0,014 7,377

+0,014

М8×0,5

7,686 -0,009 7,796 -0,009 7,646 +0,014 7,576

+0,014

М10×1,5

9,044 -0,011 9,217 -0,011 8,977 +0,018 8,844

+0,018

М10×1,25

9,206 -0,011 9,359 -0,011 9,151 +0,014 9,028

+0,014

М10×1,0

9,368 -0,011

9,511

-0,011 9,315 +0,014 9,198

+0,014

М10×0,75

9,530 -0,011 9,656 -0,011 9,482 +0,014 9,377

+0,014

М10×0,5

9,686 -0,009 9,796 -0,009 9,646 +0,014 9,556

+0,014

М12×1,75

10,880 -0,011 11,074 -0,011 10,812 +0,018 10,661 +0,018

М12×1,5

11,044 -0,011 11,227 -0,011 10,977 +0,018 10,836 +0,018

М12×1,0

11.368 -0,011 11,521 -0,011 11,315 +0,014 11,192 +0,014

М12×0,75

11,530 -0,011 11,664 -0,011 11,482 +0,014 11,371 +0,014

М12×0,5

11,686 -0,009 11,802 -0,009 11,646 +0,014 11,551 +0,014

М14×2,0

12,724 -0,014 12,927 -0,014 12,646 +0,018 12,485 +0,014

М14×1,5

13,044 -0,011 13,227 -0,011 12,977 +0,018 12,836 +0,018

М14×1,25

13,206 -0,011 13,379 -0,011 13,143 +0,018 13,010 +0,018

М14×1,0

13,368 -0,011 13,521 -0,011 13,315 +0,014 13,192 +0,014

М14×0,75

13,530 -0,011 13,664 -0,011 13,482 +0,014 13,371 +0,014

М15×1,5

14,044 -0,011 14,227 -0,011 13,977 +0,018 13,836 +0,018

М15×1,0

14,368 -0,011 14,521 -0,011 14,315 +0,014 14,192 +0,014

М16×2,0

14,724 -0,014 14,927 -0,014 14,646 +0,018 14,485 +0,018

М16×1,5

15,044 -0,011 15,227 -0,011 14,977 +0,018 14,836 +0,018

М16×1,0

15,368 -0,011 15,521 -0,011 15,315 +0,014 15,192 +0,014

М16×0,75

15,530 -0,011 15,664 -0,011 15,482 +0,014 15,371 +0,014

М16×0,5

15,686 -0,009 15,802 -0,009 15,646 +0,014 15,551 +0,014

150

Кольцо 6g

ПР

НЕ

ПР

НЕ

Номин.

Dср,

мм

Пред.

откл,

мм

Номин.

Dср,

мм

Пред.

откл,

мм

Номин.

Dср,

мм

Пред.

откл,

мм

Номин.

Dср,

мм

Пред.

откл,

мм

М18×2,5

16,399 -0,014 16,614 -0,014 16,317 +0,018 16,146 +0,018

М18×2,0

16,724 -0,014 16,927 -0,014 16,646 +0,018 16,485 +0,018

М18×1,5

17,044 -0,011 17,227 -0,011 16,977 +0,018 16,836 +0,018

М18×1,0

17,368 -0,011 17,521 -0,011 17,315 +0,014 17,192 +0,014

М18×0,75

17,530 -0,011 17,664 -0,011 17,482 +0,014 17,371 +0,014

М18×0,5

17,686 -0,009 17,802 -0,009 17,646 +0,014 17,551 +0,014

М20×2,5

18,399 -0,014 18,614 -0,014 18,317 +0,018 18,146 +0,018

М20×2,0

18,724 -0,014 18,927 -0,014 18,646 +0,018 18,485 +0,018

М20×1,5

19,044 -0,011 19,227 -0,011 18,977 +0,018 18,836 +0,018

М20×1,0

19,368 -0,011 19,521 -0,011 19,315 +0,014 19,192 +0,014

М20×0,75

19,530 -0,011 19,664 -0,011 19,482 +0,014 19,371 +0,014

М20×0,5

19,686 -0,009 19,802 -0,009 19,646 +0,014 19,551 +0,014

М22×2,5

20,399 -0,014 20,614 -0,014 20,317 +0,018 20,146 +0,018

М22×2,0

20,724 -0,014 20,927 -0,014 20,646 +0,018 20,485 +0,018

М22×1,5

21,044 -0,011 21,227 -0,011 20,977 +0,018 20,836 +0,018

М22×1,0

21,368 -0,011 21,521 -0,011 21,315 +0,014 21,192 +0,014

М22×0,75

21,530 -0,011 21,664 -0,011 21,482 +0,014 21,371 +0,014

М22×0,5

21,686 -0,009 21,802 -0,009 21,646 +0,014 21,551 +0,014

М24×3,0

22,074 -0,014 22,330 -0,014 21,986 +0,018 21,785 +0,018

М24×2,0

22,724 -0,014 22,939 -0,014 22,646 +0,018 22,475 +0,018

М24×1,5

23,044 -0,011 23,237 -0,011 22,977 +0,018 22,826 +0,018

М24×1,0

23,368 -0,011 23,531 -0,011 23,315 +0,014 23,185 +0,014

М24×0,75

23,530 -0,011 23,674 -0,011 23,482 +0,014 23,365 +0,014

М25×2,0

23,724 -0,014 23,939 -0,014 23,646 +0,018 23,475 +0,018

М25×1,5

24,044 -0,011 24,237 -0,011 23,977 +0,018 23,826 +0,018

М25×1,0

24,368 -0,011 24,531 -0,011 24,315 +0,014 24,185 +0,014

М26×1,5

25,044 -0,011 25,237 -0,011 24,977 +0,018 24,826 +0,018

М27×3,0

25,074 -0,014 25,330 -0,014 24,986 +0,018 24,785 +0,018

М27×2,0

25,724 -0,014 25,939 -0,014 25,646 +0,018 25,475 +0,018

М27×1,5

26,044 -0,011 26,237 -0,011 25,977 +0,018 25,826 +0,018

М27×1,0

26,368 -0,011 26,531 -0,011 26,315 +0,014 26,185 +0,014

М27×0,75

26,530 -0,011 26,674 -0,011 26,482 +0,014 26,365 +0,014

М30×3,0

28,074 -0,014 28,330 -0,014 27,986 +0,018 27,785 +0,018

М30×2,0

28,724 -0,014 28,939 -0,014 28,646 +0,018 28,475 +0,018

М30×1,5

29,044 -0,011 29,237 -0,011 28,977 +0,018 28,826 +0,018

М30×1,0

29,368 -0,011 29,531 -0,011 29,315 +0,014 29,185 +0,014

М30×0,75

29,530 -0,011 29,674 -0,011 29,482 +0,014 29,365 +0,014
