143

СИТ с  погрешностью

менее 2 мкм

Наименование

Тип

Комплектность

Диапазон,  мм

Наименование

Кол,

шт

наружн. внутр.

Измерительные

полные

ПК-1

Державка 80мм

1

0-320

4-350

Державка 160мм

1

Державка 320мм

1

Боковик плоскопараллельный

2

Боковик радиусный h=2

2

Боковик радиусный h=5

2

Боковик радиусный h=10

2

Боковик радиусный h=15

2

Линейка 3-х гран. 200мм

1

Измерительные

малые

ПК-2

Державка 80мм

1

0-160

4-190

Державка 160мм

1

Боковик радиусный h=2

2

Боковик радиусный h=5

2

Боковик радиусный h=10

2

Разметочные

ПК-3

Боковик центровой

1

Боковик чертильный

1

Основание

1

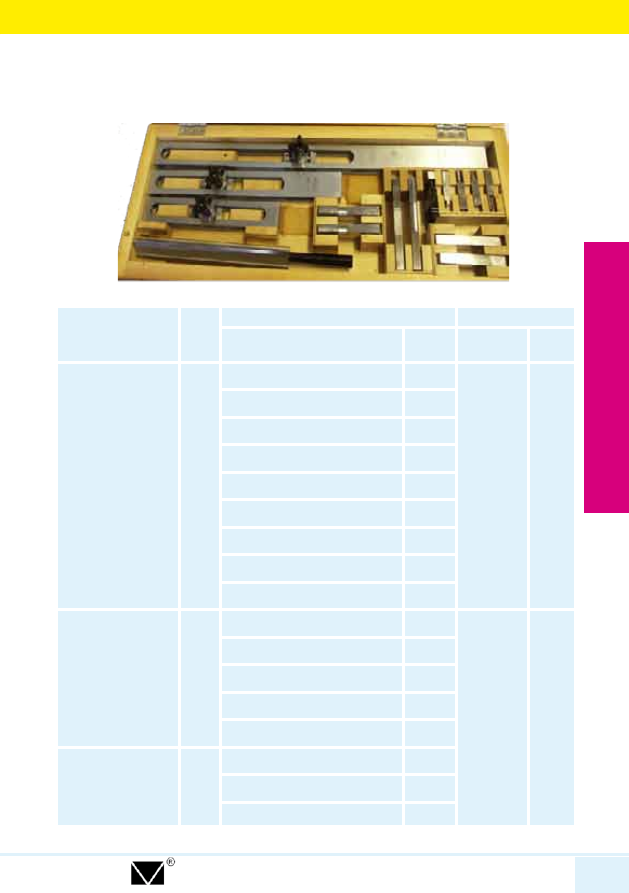

НАБОРЫ ПРИНАДЛЕЖНОСТЕЙ К

ПЛОСКОПАРАЛЛЕЛЬНЫМ КМД ГОСТ 4119

144

Шаг резьбы, мм

Кол-во

шаблонов,

шт

Цена,

грн

№ 1

М60º

для метрич.резьбы

угол профиля 60°

0,4;0,45;0,5;0,6;0,7;0,75;0,8;

1,0;1,25;1,5;1,75;2,0;2,5;3,0;

3,5;4,0;4,5;5,0;5,5;6,0.

20

240

№ 2

Д55º

для дюйм.резьбы с

числом ниток на 1”

угол профиля  55°

28,0;24,0;20,0;19,0;18,0;

16,0;14,0;12,0;11,0;10,0;9,0;

8,0;7,0;6,0;5,0;4 1/2;4,0

17

258

мм

Габариты

прибора,

мм

Комплект вставок

3-33

0,01

±0,01

225х127х41

призматическая -1шт

клинообразные -2шт

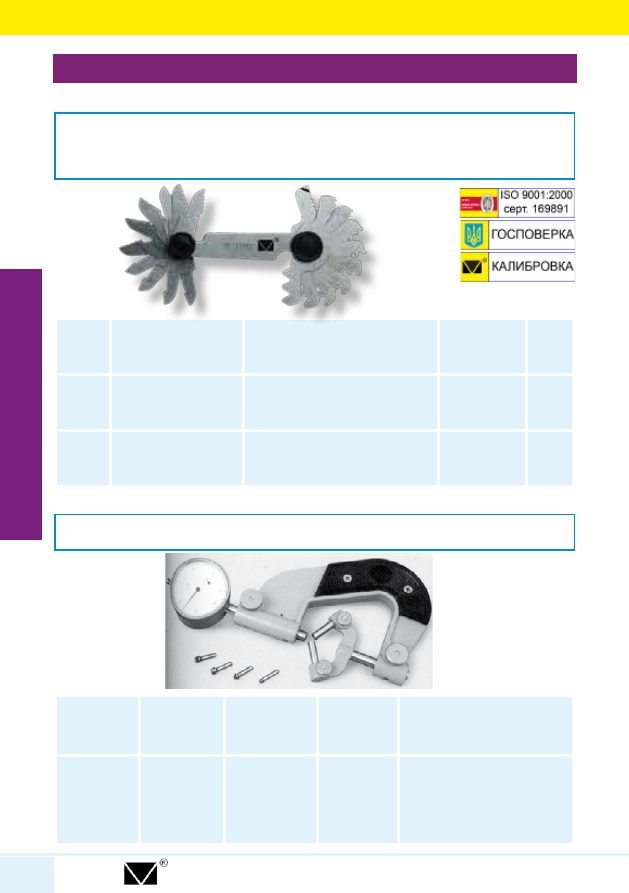

4.1.4.2 ПРИБОР РМ ТУ2-034-631



Измерение  dср  метрической,  дюймовой  и  трубной  резьб  трех-  и  пяти-

канавочных метчиков.



Шаблоны  применяют  для  определения  с  малой  точностью  шага  резьбы

145

Измерения резьб

Погрешность,

мм

Измерит.

усилие, Н

Цена,

грн

МВМ-25

МВМ-50

25-50

510

МВМ-75

50-75

±0,02

540

МВМ-100

75-100

600

МВМ-125

100-125

±0,025

660

МВМ-150

125-150

720

МВМ-175

150-175

810

МВМ-200

175-200

900

МВМ-225

Россия

200-225

±0,035

н.д.

МВМ-250

225-250

МВМ-275

250-275

МВМ-300

275-300

МВМ-325

300-325

МВМ-350

325-350



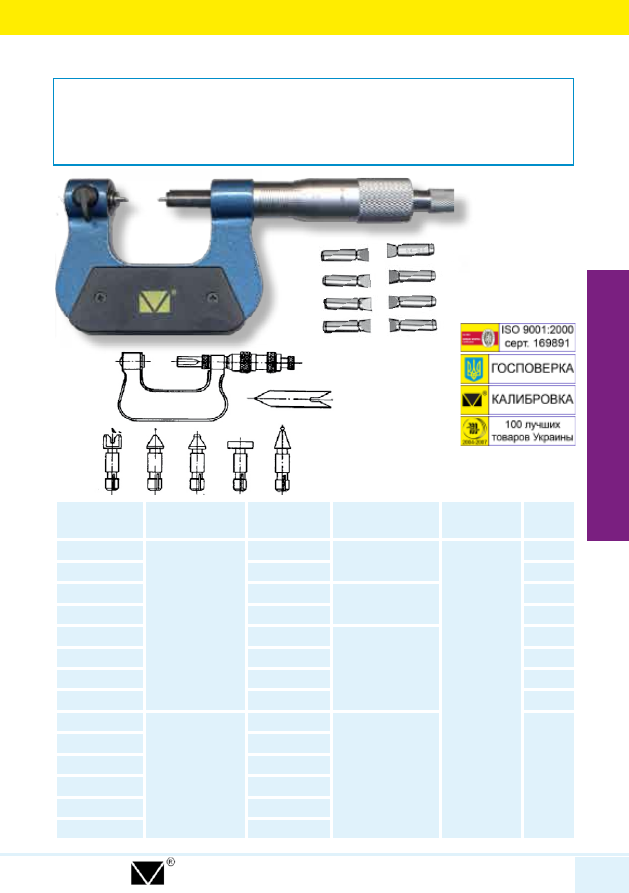

При  сравнительно  неточных  измерениях  среднего  диаметра  резьбы

используют микромеры резьбовые со вставками с диапазоном измерения от 0 до

350 мм с интервалом 25 мм. В комплект к микрометрам входят призматические

и конические вставки, которые выбираются в соответствии с шагом измеряемой

резьбы. Призматические вставки применяют также для поверки проволочек.

146

Кол-во

вставок, шт.

Шаг резьбы, мм /

        кол-во ниток на 1”

метрическая

0-25

10

0,5-0,6; 0,7-0,8; 1,0; 1,25;

1,75;2; 2,5; 3

25-50

9

1; 1,5; 2; 3; 3,5; 4; 4,5; 5

50-75

8

1; 1,5; 2; 3; 4; 5; 5,5; 6

75-100

6

1; 1,5; 2; 3; 4; 5

100-125

5

1,5; 2; 3; 4; 6

125-150
150-175
175-200

4

2; 3; 4; 6

от 200-225

до 325-350

3

3; 4; 6

дюймовая

0-25

4

28-24; 20-16; 14-10; 10-8

25-50

2

7-5; 4,5-3

50-75

1

4,5-3

75-100

трубная

0-25

3

28; 19;14

25-50

2

14; 11

от 50-75

 до 150-175

1

11

ВСТАВКИ К МИКРОМЕТРАМ МВМ ГОСТ 4380
