Детали машин - часть 2

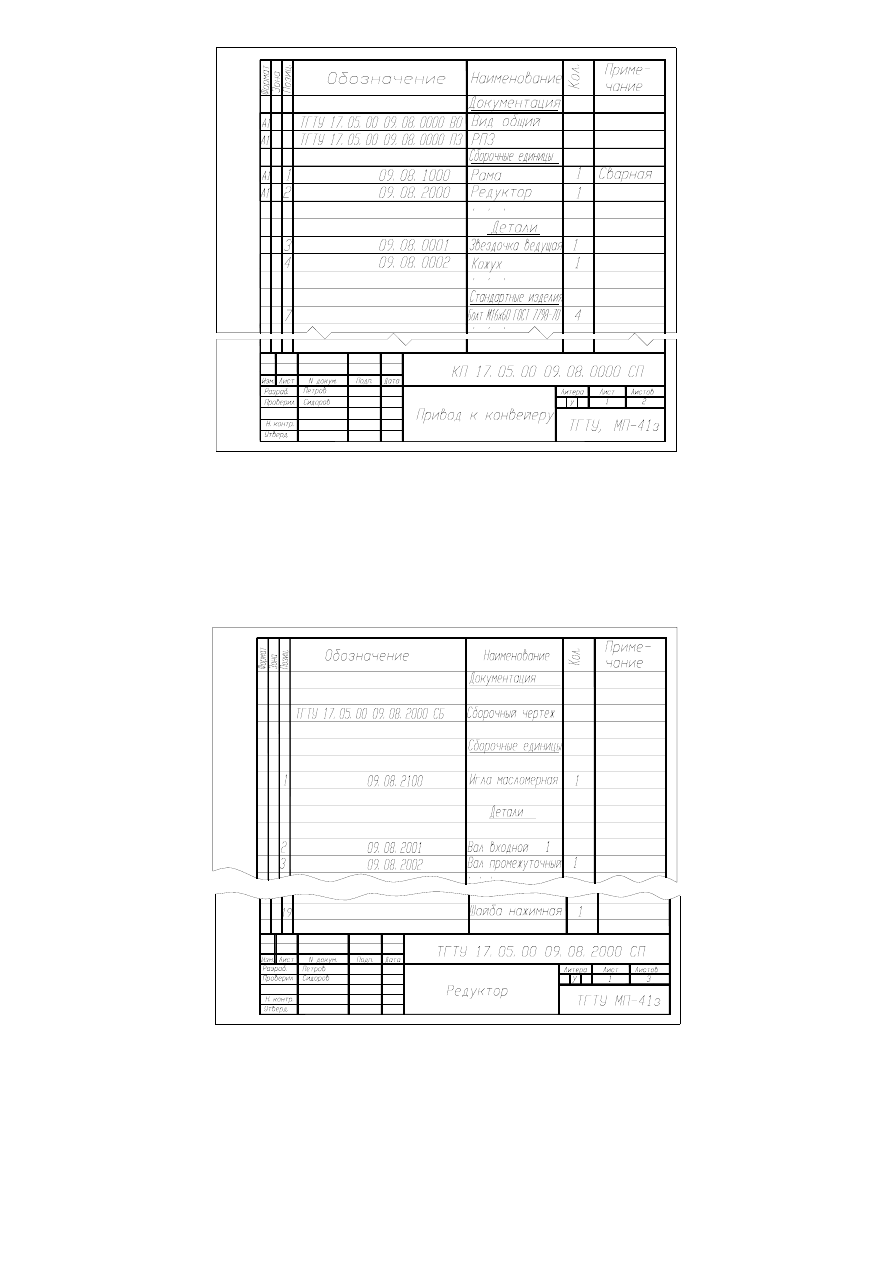

Рис. 3   Спецификация к чертежу общего вида привода



Рабочие чертежи деталей предназначены для изображения деталей в готовом виде. Детали должны

быть вычерчены по возможности в натуральную величину в необходимом количестве проекций и с не-
обходимыми разрезами, полностью иллюстрирующими их устройство. Чертежи дета лей, имеющих ма-
лые размеры, рекомендуется выполнять в увеличенных масштабах.














Рис. 4   Спецификация к сборочному чертежу редуктора






Ри

с. 5



Ре

дуктор

 (

сборочный

 чер

теж

)

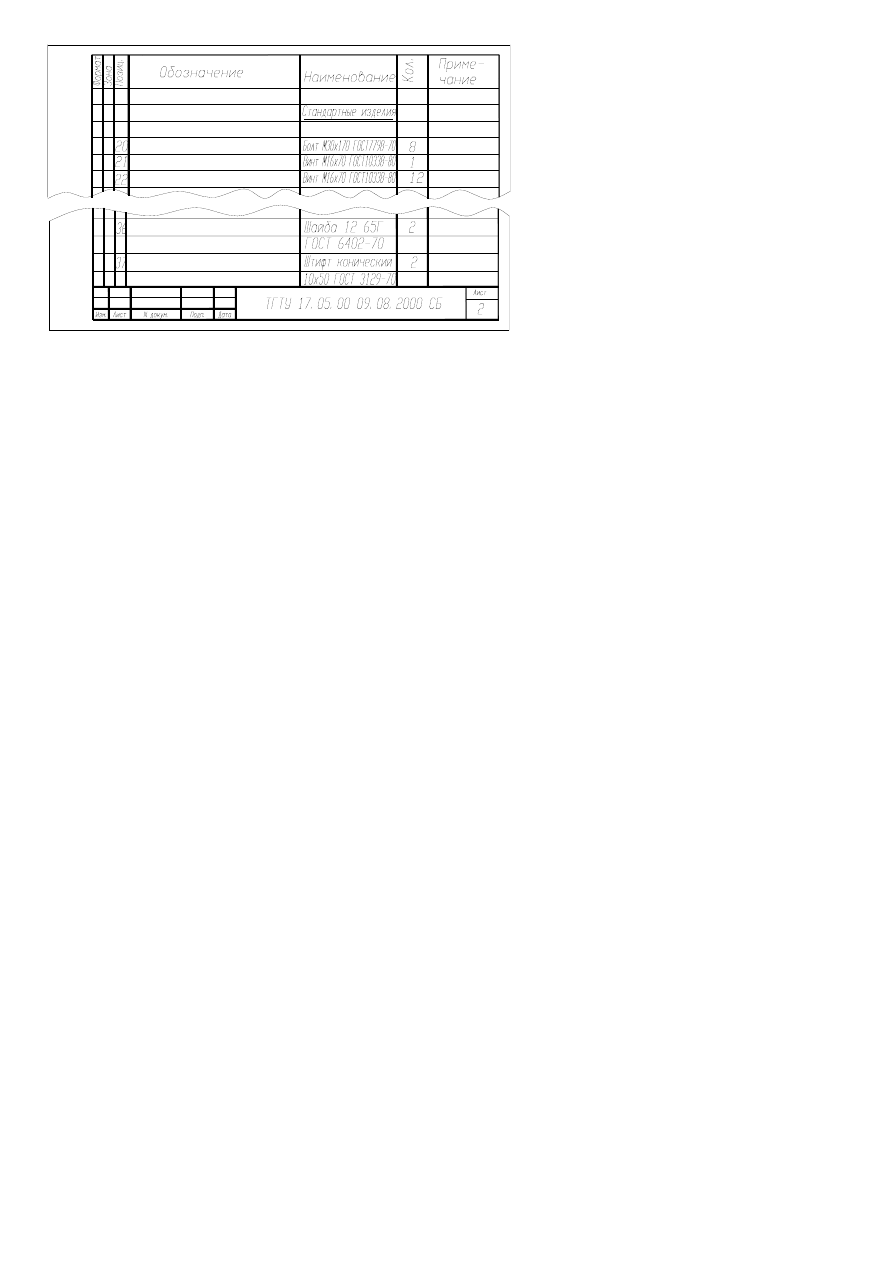

Ри

с. 5

. (

Продол

жение

)







от

в.



На чертеже каждой детали должны быть даны: все необходимые для ее изготовления исполнитель-

ные размеры; допуски формы расположения и шероховатость поверхностей; марка материала; предель-
ные  значения  твердости.  На  чертежах  зубчатых,  червячных  колес  и  червяка  (в  правом  верхнем  углу)
должны быть приведены таблицы основных параметров, характеризующих зацепление. Более подроб-
ные указания по выполнению чертежей и расчетно-пояснительных записок приведены в [3 – 9].



1.2   Последовательность работы над проектом



Работу над проектом рекомендуется выполнять в следующем порядке.
1  Ознакомиться  с  заданием.  Подобрать  литературу,  необходимую  для  проектирования.  Изучить

аналогичные конструкции по учебным пособиям, атласам, руководствам и т.п. При этом изучение мате-
риалов должно сопровождаться составлением эскизов отдельных элементов, которые представляют оп-
ределенный интерес.

2  Определить потребную мощность электродвигателя. Для этого сначала нужно определить мощ-

ность на выходном валу привода рабочей машины, затем частные значения кпд отдельных видов пере-
дач (прил. 1) и общий кпд привода. Рассчитать мощность на входе привода. По каталогу (прил. 7 и 8)
выбрать электродвигатель с номинальной мощностью, равной или превышающей расчетную.













Ри

с. 5

. (

Продолжение

)
