ВВЕДЕНИЕ

Курсовое проектирование по деталям машин развивает навыки самостоятельной и творческой

работы студентов. Студент должен уметь:

● подбирать справочную литературу, ГОСТы, а также графические материалы (прототипы) при

проектировании;

● выбирать наиболее подходящие материалы для деталей машин и рационально их использовать;
● выполнять расчеты деталей, узлов и механизмов в машинах, пользуясь справочной литературой,

ГОСТами и другой нормативной документацией;

● самостоятельно модернизировать узлы и механизмы машин с учетом требований работоспособ-

ности, надежности, экономичности, стандартов, промышленной эстетики, охраны труда и экологии.

В учебном пособии приведены основные принципы и правила проектирования машин и их деталей

на примере приводов общего назначения, а также дана информация по выбору материалов деталей ма-
шин, методам расчета, оформлению чертежей.

Задания на проектирование составлены на основе требований Государственного Стандарта, учебно-

го плана и рабочей программы по деталям машин для студентов механических и машиностроительных
специальностей вуза.

Приведены примеры проектирования, справочная информация и рекомендуемая литература.

ОСНОВНЫЕ ПОЛОЖЕНИЯ

Основные требования к оформлению

расчетно-пояснительной записки и чертежей

Расчетно-пояснительная записка выполняется в соответствии с СТП ТГТУ 07–97 на стандартных

листах бумаги формата А4 (210×297), пронумерованных и сшитых в тетрадях с плотной обложкой. Она
может быть набрана на компьютере в MICROSOFT WORD (шрифт Times New Roman, кегль 12), а так-
же может быть написана от руки.

В состав расчетно-пояснительной записки входит: титульный лист (рис. 1), задание, аннотация, со-

держание, введение, основные разделы, список использованных источников, приложения.

Расчеты рекомендуется производить в единицах СИ. Достаточная точность машиностроительных

расчетов: для сил – в десятке чисел Н, для моментов – в десятых долях чисел Н·м и для напряжений – в
десятых долях чисел МПа. При технических расчетах следует брать

π = 3,14; π

= 10; g = 10 м/с

;

π/32 =

0,1;

π/64 = 0,05; π/16 = 0,2 и т.д.
Расчет рекомендуется писать в следующей форме: сначала должна быть написана формула в бук-

вах; затем, без всяких алгебраических преобразований – в цифрах; после этого – результат вычисления.

Расчет следует писать с достаточно ясными заголовками, в определенном порядке, с необходимым
пояснительным текстом. Он сопровождается эскизами рассчитываемых деталей, а также схемами сил
и эпюрами моментов, действующих на эти детали. При необходимости к эскизам надо давать расчет-
ные сечения. На эскизах и сечениях размеры должны быть поставлены в тех же буквах, которыми
они обозначаются в расчетных формулах.

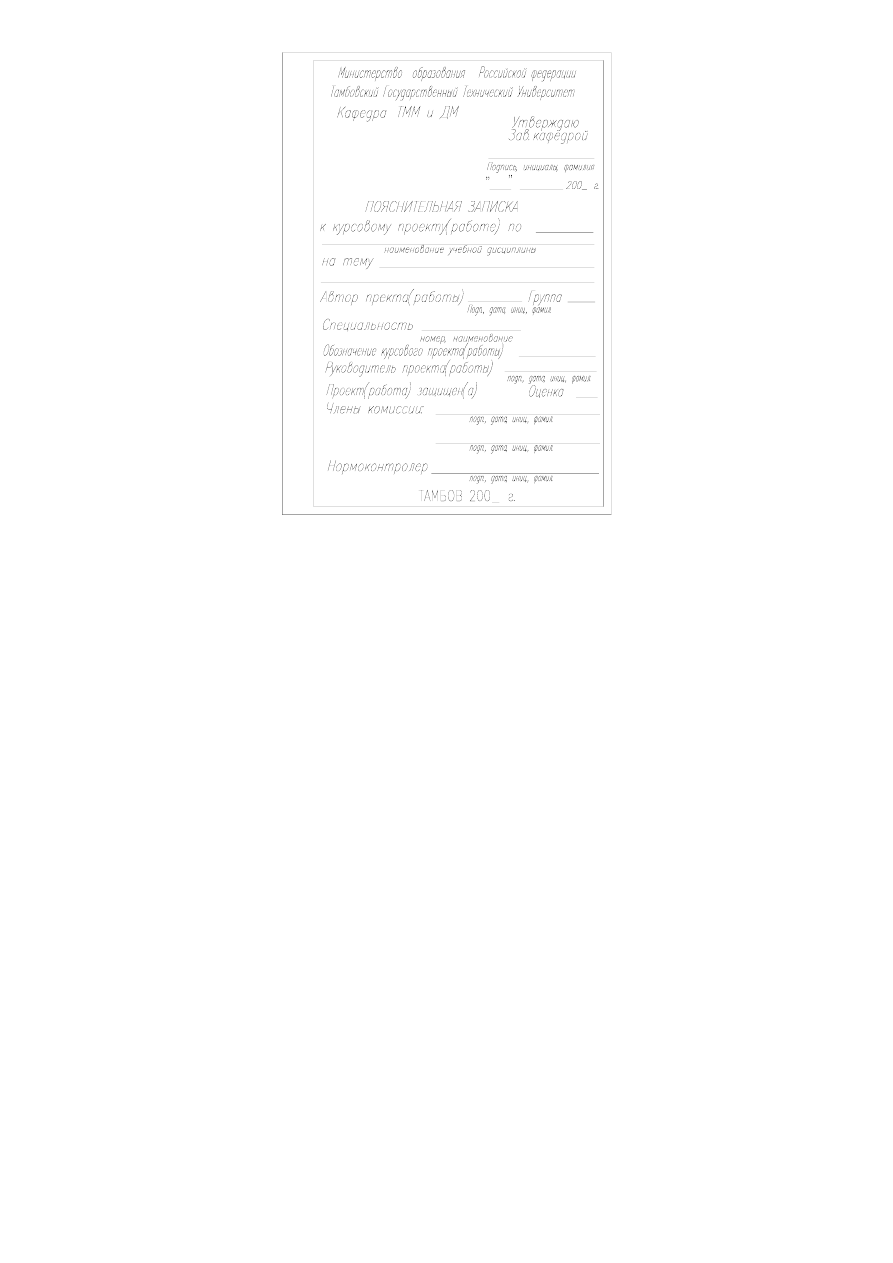

Рис. 1 Титульный лист

Приступать к вычерчиванию необходимо сразу, как только предварительный расчет даст достаточ-

ную информацию для чертежа. Чертеж и расчет должны выполняться параллельно, таким образом, что-
бы расчет опережал чертеж, иначе неизбежны ошибки, которые могут быть выявлены лишь впоследст-
вии. Поэтому следует придерживаться правила: все полученные расчетом размеры немедленно прове-
рять путем нанесения их на чертеж.

При проектировании машин и их деталей и при выполнении чертежей необходимо руководство-

ваться ГОСТами на чертежи в машиностроении. Однако рекомендованные ЕСКД упрощенные и услов-
ные изображения, как, например, для резьбовых деталей и подшипников качения, при учебном проек-
тировании с учебно-методической точки зрения недопустимы, так как студенты должны изучить не
только конструкции и назначение деталей и узлов, но и взаимодействие их в машине. Чертить необхо-
димо сразу во всех проекциях, в противном случае это может повести к задержкам и ошибкам при вы-
черчивании.

Число проекций должно быть минимальным, но с тем условием, чтобы ясность в чертежах устрой-

ства машины, а также ее узлов и деталей была полная. В простейших случаях, например для тел враще-
ния, достаточно двух проекций, а иногда даже одной. На машиностроительных чертежах особенно важ-
ны разрезы, сечения, вырывы и виды, поясняющие внутреннее устройство машины, ее узлов и деталей.
Выбирать проекции и разрезы следует так, чтобы при наименьшем их числе не только форма, но и все
размеры каждой детали выяснились полностью. Масштаб чертежей по возможности должен быть вы-
бран 1:1, в противном случае он выбирается по ГОСТу.

На всех чертежах помещают основную надпись (угловой штамп) в соответствии с ГОСТ 2.104–68.

На спецификациях помещают штамп для первого листа текстовых документов. Если чертеж или специ-
фикация состоит из нескольких листов, то на остальных листах помещают штамп для последующих
листов чертежей и текстовых документов.

Курсовым проектам присваивается обозначение.
Пример КП 170506.09.08.1000.СБ,

где КП – курсовой проект (КР – курсовая работа);

1705 – номер специальности;
06 – номер специализации;
09 – номер задания;

08 – номер варианта;
1 – порядковый номер сборочной единицы;
0 – порядковый номер сборочной единицы внутри предыдущей сборочной единицы;
00 – порядковый номер детали;
СБ – сборочный чертеж (ВО – вид общий, РПЗ – расчетно-пояснительная записка, СП – специфика-

ция).

Курсовой проект по деталям машин должен содержать в себе следующие виды документов: а) чер-

теж общего вида изделия, который объединяет габаритный и монтажный чертежи; б) чертежи сбороч-
ных единиц (узлов); в) чертежи деталей; г) спецификации общего вида изделия и сборочных единиц; д)
расчетно-пояснительную записку.

Все размеры, указываемые на чертежах, делятся на исполнительные и справочные. Исполнитель-

ными называются размеры, подлежащие выполнению по данному чертежу. Справочными называются
размеры, не подлежащие выполнению по данному чертежу и указываемые для большего удобства поль-
зования чертежом.

Чертеж общего вида изделия (машины или привода) должен содержать в себе все данные, необхо-

димые для монтажа машины или привода и подготовки их для эксплуатации (техническая характери-
стика, технические требования). Эти чертежи выполняют с указанием следующих справочных разме-
ров: габаритных, посадочных присоединительных и установочных.

Габаритными называются размеры, определяющие предельные внешние (или внутренние) очерта-

ния изделия. Посадочными называются размеры, определяющие номинальную величину и предельные
отклонения сопрягаемых деталей. Установочными и присоединительными называются размеры, опре-
деляющие величины элементов, по которым данное изделие устанавливают на месте монтажа или при-
соединяют к другому изделию (диаметры и длины выступающих концов валов, размеры
присоединительных фланцев).

Чертежи общего вида сопровождаются спецификацией, в соответствующие разделы которой запи-

сывают сборочные единицы (редуктор, раму и др.), детали, стандартные изделия (электродвигатель,
муфты, крепежные изделия и др.). При этом стандартные изделия записываются по алфавиту, в соответ-
ствии с их наименованием по ГОСТ. Внутри каждого наименования стандартные изделия располагают-
ся в порядке убывания их размеров.

На рисунке 2 приведен пример оформления чертежа общего вида привода конвейера, его техниче-

ская характеристика в табл. 1 и спецификация – на рис. 3.

Сборочные чертежи предназначены служить руководством для сборки данных сборочных единиц.

Поэтому эти чертежи должны иметь такое число проекций и разрезов, которое необходимо и достаточ-
но для полного уяснения конструкции узла. В этих чертежах допускается применение обрывов и выры-
вов, облегчающих расположение узла в масштабе 1:1, а также частичные виды (по стрелке) для элемен-
тов конструкции, не вполне ясных из основных проекций. Для узлов, потерявших цельность вследствие
наличия обрывов, необходимо давать общий вид узла в меньшем масштабе.

На чертежах сборочных единиц даются все необходимые для их сборки размеры (справочные и ис-

полнительные) и указания. Сборочный чертеж также сопровождается спецификацией (рис. 4). На ри-
сунке 5 приведен пример оформления сборочного чертежа редуктора.

Рис. 2 Привод конвейера (вид общий)

Таблица 1

Техническая характеристика привода

Электродвигатель

4А112М4У3

N, кВт

мин

-1

Тяговое

усилие це-

пи, Н

Окружная

скорость

звездочки,

м/мин

Диаметр

звездочки,

мм

5,5 1500 5900

280
