372









Рис. 3.10. Огнетушитель химический воздушно-пенный ручной ОХВП-10:

1 — корпус; 2 — стакан для кислотной части заряда; 3 — верхнее днище;

4 — крышка с клапанным устройством; 5 — рукоятка; 6 — насадка



Принцип  действия  огнетушителя  основан  на  использовании  огне-

тушащих  свойств  пены,  получаемой  при  смешении  щелочной  и  кис-
лотной  частей  заряда.  В  результате  реакции  образуется  углекислый
газ,  создающий в  баллоне  значительное  давление,  под  которым пена


373





Таблица 3.6



Технические характеристики химического воздушно-пенного

огнетушителя ОХВП-10



Параметры

Значение

Огнетушащая способность по классу В, м

2



1,1 (34 В)

Масса огнетушащего вещества, кг

3,7

Длина струи огнетушащего вещества, м

4,0±0,1

Продолжительность подачи огнетушащего вещества, с

50±10

Кратность ценообразования

50

Вид огнетушащего вещества, химический заряд

По ТУ 22-4233-83

Источник рабочего газа

Химическая

реакция

Габаритные размеры, мм

750×310×150

Масса огнетушителя полная, кг

13,0

Средний срок службы, лет

3

Диапазон рабочих температур, °С

+ 5...+45


выбрасывается  через  спрыск  в  виде  струи.  Для  приведения  огнету-
шителя в действие открывают запорное устройство с помощью руко-
ятки 5, при повороте которой вверх до отказа клапан отходит от гор-
ловины кислотного стакана.

После  поворота  рукоятки  огнетушитель  переворачивают  вверх

дном. Для приведения его в действие каких-либо ударов не требуется.
Пена  из  огнетушителя  начинает  выходить  спустя  0,5—1  с  после  его
опрокидывания,  так  как  мембрана  прорывается  при  наличии  не-
которого давления в баллоне.





Огнетушители водные мелкодисперсные ОВМ-5 и ОВМ-10

Огнетушители  ОВМ-5  и  ОВМ-10  используются  как  первичные

средства  пожаротушения  пожаров  классов  А  (твердые  горючие  ма-
териалы), В (горючие жидкости и твердые плавящиеся вещества) и С


374





(горючие газы). Огнетушители не применяются для тушения электро-
установок  под  напряжением  и  щелочных  металлов.  Заряд  огнетуши-
теля отвечает требованиям к экологической чистоте.

Средством  вытеснения  заряда  из  огнетушителя  является  диоксид

углерода,  который  одновременно  подается  в  струю  жидкости  перед
распылителем,  что  обеспечивает  возможность  формирования  газо-
жидкостной струи с заданными параметрами. Баллончик с диоксидом
углерода расположен внутри корпуса огнетушителя, где рабочее дав-
ление не превышает 0,12 МПа (12 кгс/см

2

). В качестве заряда исполь-

зуются чистая вода либо водный раствор поташа (К

2

СО

3

), что позво-

ляет  эксплуатировать  огнетушитель  при  температурах  от  -25  °С  до
+50 °С. Технические характеристики огнетушителей ОВМ-5 и ОВМ-
10 приведены в табл. 3.7.

Хранить огнетушители допускается при температуре от  -50 °С до

+50 °С.

Огнетушители  ОВМ-5  и  ОВМ-10  (рис.  3.11)  состоят  из  корпуса

7  цилиндрической  формы,  головки  2  с  запорно-пусковым  устрой-
ством,  рукава  3  с  рукояткой  4  и  оросителем  5.  На  корпусе  размеще-
ны  ручка  6  для  переноски  и  крепления  огнетушителя,  скоба  7  для
крепления  рукава  3.  Головка  монтируется  на  огнетушитель  на  резь-
бе  и  уплотняется  резиновой  прокладкой  8.  Ороситель  5  резьбой  со-
единяется  с  рукояткой  4,  соединение  уплотняется  прокладкой  22.
Рукоятка  4  резьбой  соединяется  с  гайкой  рукава  3.  Соединение  уп-
лотняется  прокладкой  22  и  лентой  ФУМ.  Для  предотвращения  засо-
рения  оросителя  5  между  рукояткой  4  и  рукавом  3  устанавливается
фильтр  9.  Рукав  3  штуцером  10  соединяется  с  резьбовой  втулкой  11
корпуса.  Для  предотвращения  испарения  огнетушащего  вещества  и
его  выливания  при  случайном  опрокидывании  выход  из  сифонной
трубки  12  закрыт  мембраной  13,  уплотненной  прокладкой  14.  За-
порно-пусковое  устройство  монтируется  в  головке  2  и  состоит  из
иглы  пусковой  15  (в  сборе  с  кольцом  уплотнительным  и  гайкой),
предохранительной  чеки  16  с  кольцом.  Пусковой  баллон  17  ввин-
чивается в головку 2.

Перед  приведением  огнетушителя  в  действие  надлежит  снять

кронштейн рукава  со  скобы и  направить  ороситель в  нужную  сторо-
ну. Для приведения в действие огнетушителя необходимо выдернуть
предохранительную  чеку,  нажатием  пусковой  иглой  на  нажимной


375





диск  проколоть  мембрану  пускового  баллона  и  направить  струю  на
очаг загорания.

После  использования  огнетушителя  (или  приготовления  огнету-

шащего  вещества  и  заправки  им  огнетушителя)  руки,  лицо  и  другие
открытые части тела должны быть тщательно вымыты.

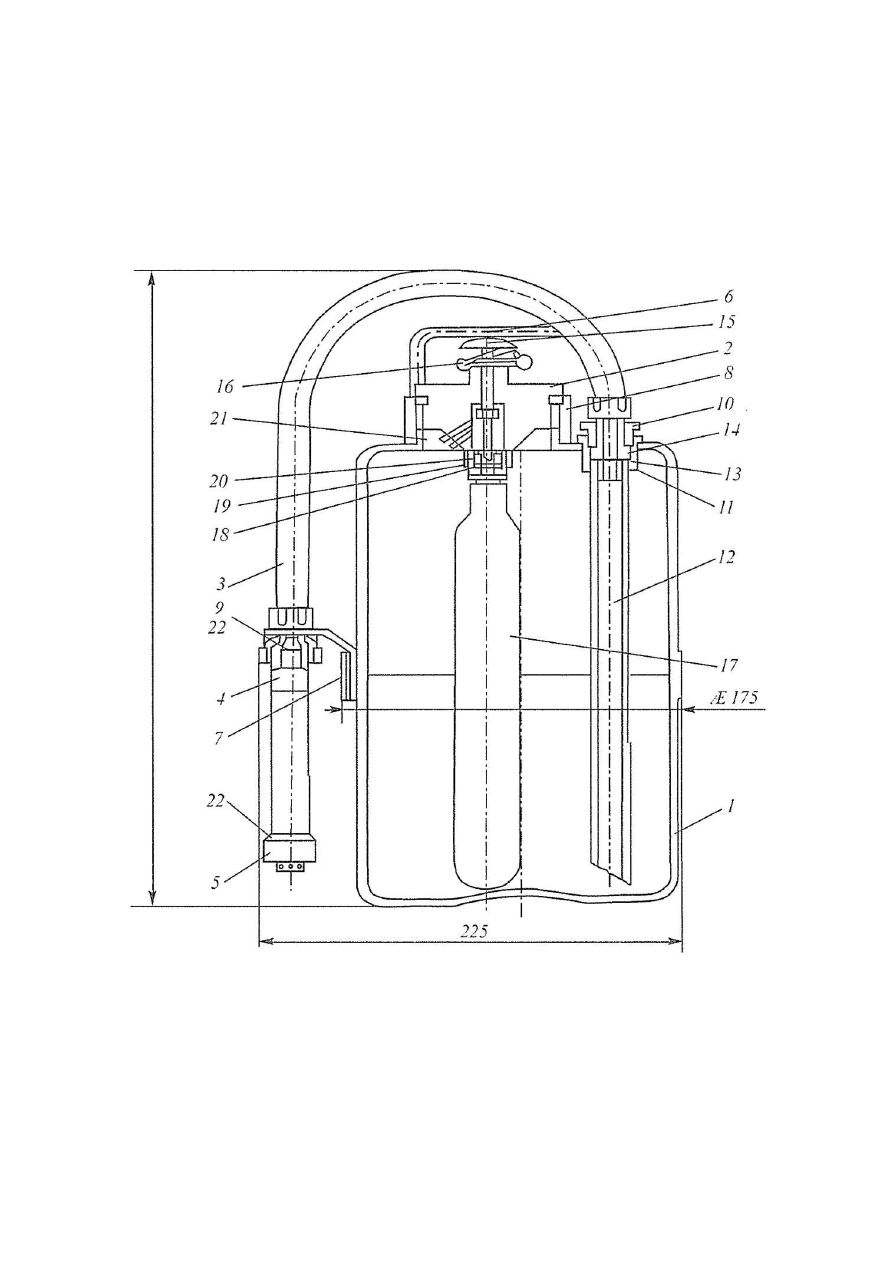

Рис. 3.11. Огнетушители водные мелкодисперсные ОВМ-5 и ОВМ-10: 1 — кор-

пус; 2 — головка; 3 — рукав: 4 — рукоятка; 5 — ороситель; 6 — ручка;

7 — скоба; 8 — прокладка; 9 — фильтр; 10 — штуцер; 11 — втулка;

12 — трубка сифонная; 13 — мембрана; 14 — прокладка; 15 — игла пусковая;

16 — чека предохранительная; 17 — баллон пусковой; 18 — мембрана;

19 — сухарь; 20 — втулка прижимная; 21 — штуцер; 22 — прокладка
