364

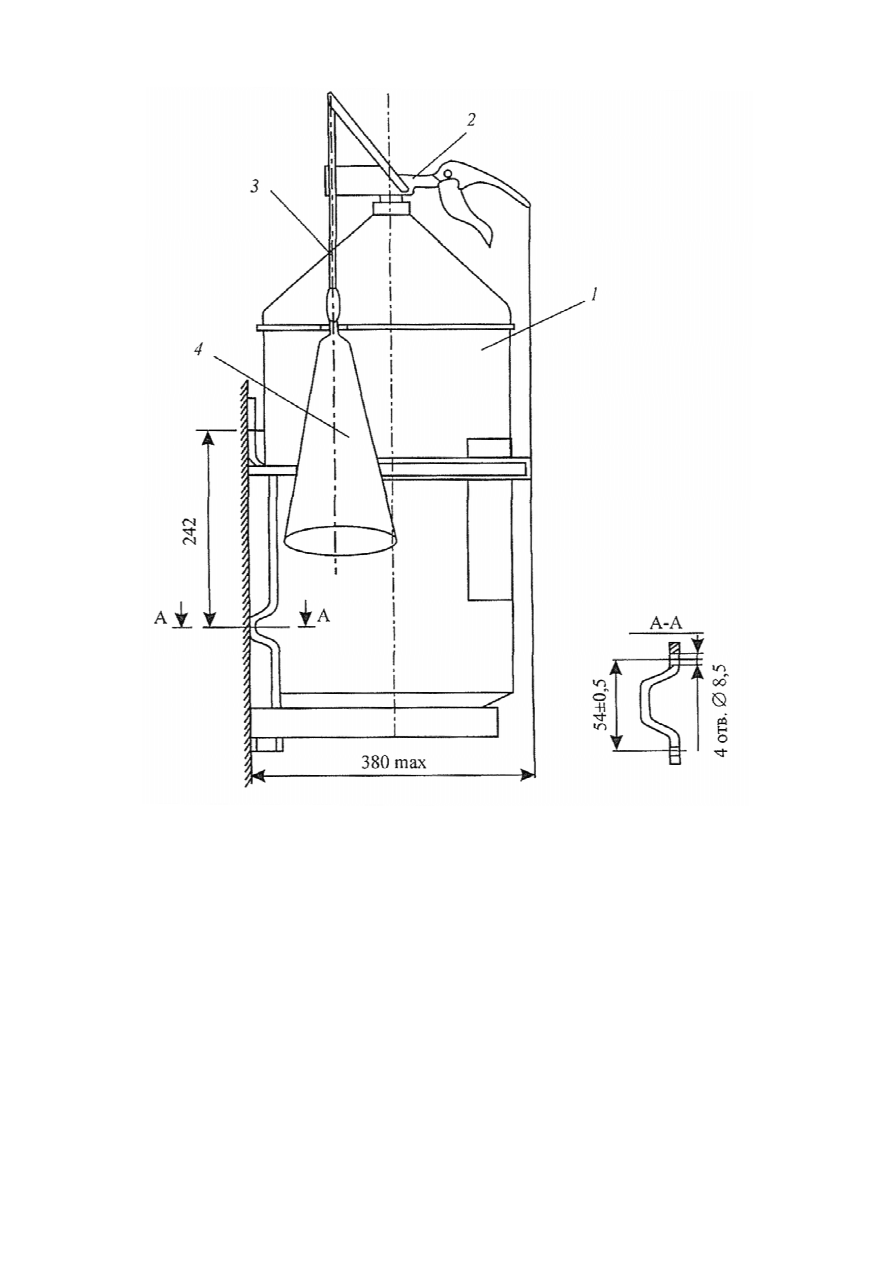

Рис. 3.6. Огнетушитель ОУ-6: 1 — баллон; 2 — запорно-пусковое устройство;

3 — шланг; 4 — раструб



Огнетушители порошковые ОПУ-5 и ОПУ-10

Огнетушители  порошковые  унифицированные  ОПУ-5  и  ОПУ-10

(рис.  3.7)  предназначены  для  применения  на  объектах  народного
хозяйства,  в  том  числе  на  железнодорожном  транспорте,  в  каче-
стве  первичных  средств  тушения  пожаров  классов  А  (твердые  го-
рючие  материалы),  В  (горючие  жидкости  и  твердые  плавящиеся  ве-
щества),  С  (горючие  газы)  и  электроустановок,  находящихся  под
напряжением  1000  В  (в  зависимости  от  применяемого  огнетуши-



365





Таблица 3.4



Технические характеристики порошковых огнетушителей ОПУ-5 и ОПУ-10



Параметры

Тип огнетушителя

ОПУ-5

ОПУ-10

Вместимость корпуса, л

5

10

Марка и масса применяемого
огнетушащего порошкового
состава, кг:
П-2АП
Пирант-А
Пирант-АН





4,0
3,8
4,0





8,0
7,5
8,0

Продолжительность приведения
огнетушителя в действие, с,
не более

5,0

Масса снаряженного огнетушителя,
кг (без кронштейна), не более

8,8

15,0

Диапазон температур хранения, °С

от минус 50

до плюс 50

Рабочее давление в корпусе
огнетушителя, МПа (кгс/см

2

)

0,8 (8)

Обеспечение перерыва подачи
огнетушащего порошка

Обеспечивается

Длина струи огнетушащего
вещества эффективная, м, не менее

5,0

5,5

Масса неснаряженного
огнетушителя, кг
(без кронштейнов), не более

3,8

5,0

Продолжительность подачи
огнетушащего вещества, с

10±2

15±3

Масса остатка огнетушащего
вещества в огнетушителе после его
полного срабатывания, кг, не более

0,5

1,0

Наличие гибкого шланга

Имеется

Длина шланга (с насадкой), мм

515±15

Число операторов, обслуживающих
один огнетушитель

1,0

Наличие отверстия для перезарядки

Имеется





366





Окончание табл. 3.4



Параметры

Тип огнетушителя

ОПУ-5

ОПУ-6

Разрывное давление корпуса
огнетушителя, МПа (кгс/смг),
не менее

1,6 (16)

Установленная безотказная
наработка

1 срабатывание после 2 лет хранения

Установленный срок службы, лет,
до списания

10,0

Установленный срок службы
до освидетельствования, лет

2,0

Срок сохраняемости огнетушащего
вещества, лет, не менее

2,0

Показатели экономического
использования сырья, материалов,
топлива, энергии, трудовых
ресурсов (удельная масса,
не более кг/л, год)

0,08

0,055

Усилие приведения огнетушителя
в действие, Н (кгс), не более

90 (9)

Габаритные размеры, мм, не более,
высота,
диаметр корпуса



440
150



530
180

Показатели безопасности: наличие
предохранительных устройств обеспе-
чения безопасности от превышения
давления в корпусе сверх рабочего,
наличие устройств для фиксации от
самопроизвольного срабатывания

Имеется



тельного  порошка).  Технические  характеристики  порошковых  ог-
нетушителей ОПУ-5 и ОПУ-10 даны в табл. 3.4.

Порошковые  огнетушители  предназначены  для  тушения  загора-

ний  щелочных  и  щелочноземельных  металлов  и  других  материалов,
горение которых может проходить без доступа воздуха.

Огнетушители являются изделиями многоразового использования.

Огнетушитель (рис. 3.7) состоит из корпуса 1, наполненного огнету-

шащим порошком. На горловине корпуса посредством накидной гайки
2 закреплена головка 3. На головке установлены баллон 4 (источник ра-


367









Рис. 3.7. Огнетушители ОПУ-5 и ОПУ-10: 1 — корпус; 2 — гайка накидная;

3 — головка; 4 — баллон; 5 — трубка сифонная; 6 — трубка газоотводящая;

7 — рукоятка запуска; 8 — игла; 9 — рукав гибкий; 10 — распылитель писто-

летный; 11 — аэроднище







Рис. 3.8. Пистолет-распылитель: 1 — гильза; 2 — штуцер; 3 — ручка;

4 — рассекатель; 5 — сопло
