Двигатели ТМЗ семейства 842 размерностью 140х1. Руководство - часть 43



169

Таблица 17 – Регулировочные параметры ТНВД

№

пп.

Наименование параметра

Норма

1

Полный ход управляющей рейки (без регулятора)

28

мм

2  Запас хода управляющей рейки на выключение пода-

чи

0,8 – 1,3

мм

3

Координата рейки относительно торца ТНВД при но-

минальной частоте вращения кулачкового вала (спра-

вочная величина)

15,5

мм

4

Подъём толкателя секции № 6, соответствующий гео-

метрическому началу нагнетания (ГНН) при номи-

нальном положении рейки*

4,85±0,05

мм

(4,35±0,05

мм

для ТНВД 171-80)



5

Допуск на несовпадение рисок на маховике и указате-

ле начала нагнетания топлива, соответствующем ГНН
6-

й секции, при номинальном положении рейки (в гра-

дусах поворота вала)

±0°30'

6

Чередование геометрического начала нагнетания то-

плива остальными секциями насоса (в градусах пово-

рота кулачкового вала). За ноль отсчёта условно при-

нято ГНН секции № 6

№ 6 – 0°

№ 8 – 45°

№ 1 – 90°

№ 5 – 135°

№ 7 – 180°

№ 2 – 225°

№ 4 – 270°

№ 3 – 315°

7

Допустимая величина отклонения в чередовании гео-

метрического начала нагнетания секциями ТНВД по

п.6 (в градусах поворота кулачкового вала)

±0°30'

8

Подъём толкателя в секции № 6, соответствующий

геометрическому началу нагнетания при положении

рейки на пусковой подаче

5,85±0,2

мм

(5,3

5±0,2 мм

для ТНВД 171-80)

9

Время испытания на герметичность нагнетательных

клапанов топливного насоса под давлением топлива
0,1 – 0,

12 МПа (1 – 1,2 кгс/см

2

) при управляющей рей-

ке в положении полного выдвига

2

мин

10

Давление открытия нагнетательных клапанов

1,05 – 1,35

МПа

(10,5 – 13,5

кгс/см

2

)



11

Давление топлива в магистрали на входе в топливный

насос на номинальном режиме работы ТНВД

0,175±0,025

МПа

(1,75±0,25

кгс/см

2

)



12

Неравномерность подачи топлива по секциям ТНВД

при частоте вращения вала насоса 300±10 об/мин и

средней цикловой подаче 20 – 25 мм

3

/цикл

менее 50 %

*

 –

За положение рейки, соответствующее номинальной подаче, принимать её высту-

пание от торца топливного насоса на величину 11,5 – 12,0 мм (для справок).





170



СЛИВ ОТСТОЯ ИЗ ТОПЛИВНЫХ ФИЛЬТРОВ



Для слива отстоя из топливных фильтров грубой и тонкой очи-

стки  открутить  сливные  пробки  10  (рисунок  24)  и  8  (рисунок  25)  и

слить отстой в подставленную посуду, после чего пробки закрутить.

Если  из  фильтра  грубой  очистки  топливо  не  сливается,  что  может

иметь  место  при  уровне  топлива  в  баке  ниже  сливного  отверстия,

дополнительно открутить на 1 – 2 оборота пробку 9 (рисунок 24) на

крышке  фильтра. Во  избежание  попадания  отстоя топлива  на  при-

водные ремни при сливе отстоя использовать воронку со шлангом.

После  слива  отстоя  пустить  двигатель  на  3  –  4  минуты  для

удаления воздушных пробок.

Сливать отстой особенно важно в зимнее время, так как будет

обеспечено удаление конденсирующейся воды.



ПРОМЫВКА ФИЛЬТРА ГРУБОЙ ОЧИСТКИ ТОПЛИВА



1)

Слить отстой из фильтра.

2)

Открутить четыре болта, снять колпак 2 (рисунок 24) и фла-

нец 4 колпака.

3)

Открутить фильтрующий элемент (диски) 3.

4)

Промыть колпак и фильтрующий элемент в дизельном топ-

ливе.

5)

Собрать фильтр в обратной последовательности.


СМЕНА ЭЛЕМЕНТОВ ФИЛЬТРА

ТОНКОЙ ОЧИСТКИ ТОПЛИВА



1)

Слить отстой из фильтра.

2)

Открутить болты 7 (рисунок 25) крепления колпаков фильт-

ра. Снять колпаки 4 и удалить старые фильтрующие элементы 3.

3)

Промыть  колпаки  бензином  или  чистым  дизельным  топли-

вом.

4)

Установить  новые  фильтрующие  элементы  в  сборе  с  про-

кладками.

5)

Установить колпаки с элементами на место и затянуть бол-

ты 7; при необходимости заменить прокладки колпаков.

6)

Пустить  двигатель  и  убедиться  в  герметичности  фильтра.

Подтекание топлива  устранить подтяжкой болтов 7 крепления кол-

паков.



171



ОБСЛУЖИВАНИЕ ТУРБОКОМПРЕССОРА



В процессе эксплуатации турбокомпрессор не требует никаких

регулировок.  Однако  при  эксплуатации  двигателя  необходимо  сис-

тематически контролировать его работу.

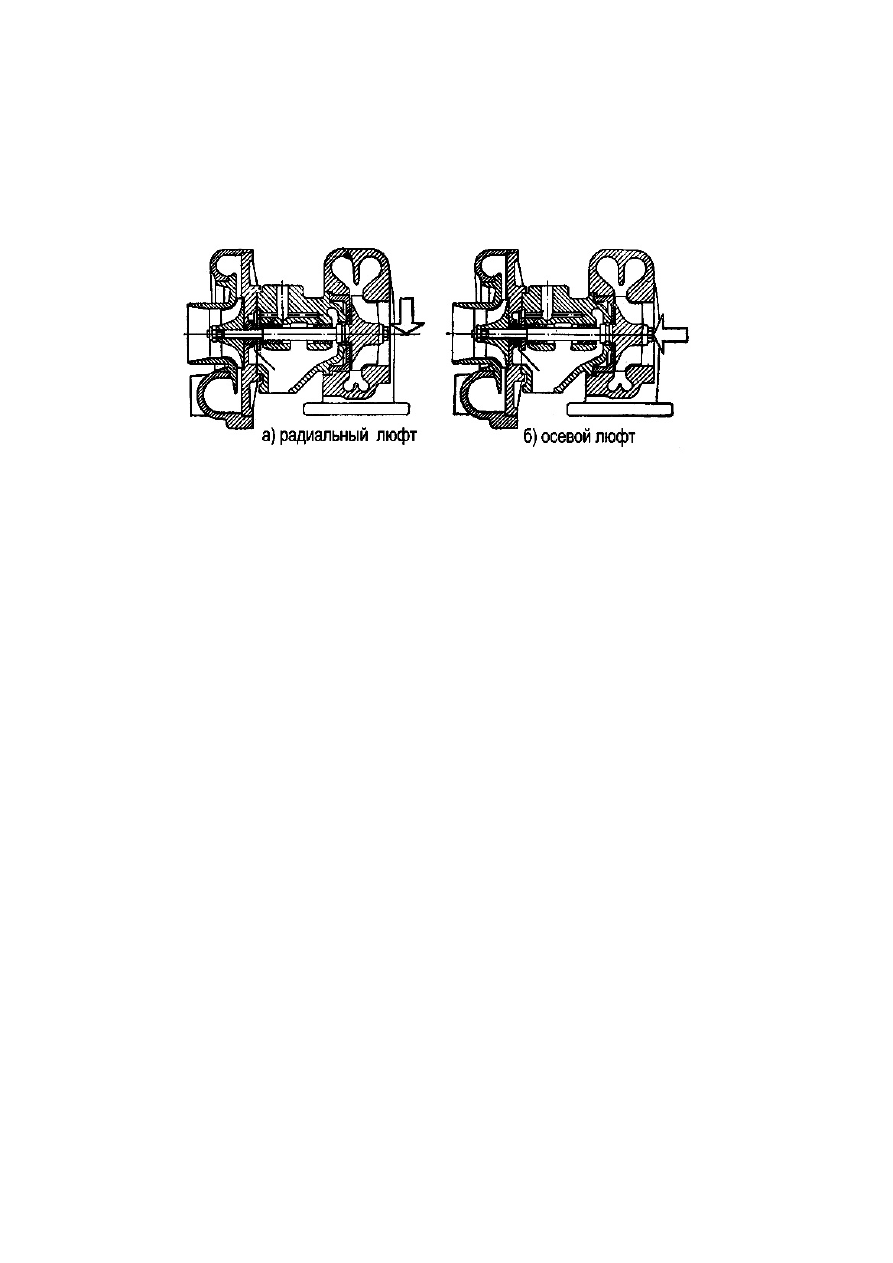

Рисунок 56 – Схема измерения люфтов







ротора турбокомпрессора



При  техническом  обслуживании  проверить  осевой  и  радиаль-

ный люфты ротора с помощью индикатора; люфт определяется как

разность показаний индикатора при отклонении вала в двух, взаим-

но противоположных направлениях (рисунок 56).

Допустимые предельные величины люфтов: осевой – 0

,16 мм,

радиальный –

0,55 мм. Если люфты больше предельных значений,

турбокомпрессор следует заменить.

Очистку деталей компрессора проводить с помощью бензина,

деталей турбины – с помощью декарбонизаторов.

При установке турбокомпрессора на двигатель тщательно про-

следить  за  чистотой  трубопроводов,  подсоединяемых  к  турбоком-

прессору, и отсутствием в них предметов и мусора. После установки

турбокомпрессора  заполнить  корпус  подшипников  чистым  маслом.

Тщательно  следить  за  отсутствием  подсосов  и  подтеканий  в  воз-

душных, газовых, масляных трубопроводах и соединениях.

Следует иметь в виду, что оптимальный режим работы турбо-

компрессора  осуществляется  в  диапазоне  более  высокой  частоты

вращения коленчатого вала двигателя.



172



ОБСЛУЖИВАНИЕ СИСТЕМЫ ОХЛАЖДЕНИЯ


1)

Периодически  проверять  уровень  охлаждающей  жидкости.

Проверку проводить на холодном двигателе. Резкое снижение уров-

ня охлаждающей жидкости свидетельствует о неисправности в сис-

теме охлаждения.

2)

Один  раз  в  два  года  заменять  охлаждающую  жидкость  с

промывкой системы охлаждения.

Для слива жидкости предусмотрен сливной кран, встроенный в

заднюю крышку водомасляного радиатора. Кроме того, сливной кран

устанавливается в системе охлаждения изделия.

Для  промывки  системы  охлаждения  нужно  заполнить  систему

чистой мягкой водой, пустить двигатель, прогреть до 70 – 80°С, слить

воду из двигателя, работающего с минимальной частотой вращения

холостого  хода,  и  остановить  двигатель.  После  охлаждения  двига-

теля операцию повторить.

3)

Следить за исправностью торцового уплотнения водяного на-

соса,  так  как  при  его  неисправности  охлаждающая  жидкость,  просо-

чившись в подшипники водяного насоса, выводит их из строя. О неис-

правности  уплотнения  свидетельствует  течь  охлаждающей  жидкости

из дренажного отверстия

а (рисунки 28, 30) на корпусе водяного насо-

са. Насос с неисправным торцовым уплотнением подлежит ремонту.

4)

При  нарушении  температурного  режима  проверить  исправ-

ность термостатов. Температура начала открытия основного клапана

термостата  должна  быть  70±2°С  (указана  на  корпусе  термостата).

Клапан должен открываться полностью, перемещаясь на 8 мм от его

седла. Неисправный термостат заменить новым.



Внимание! При использовании в системе охлаждения дви-

гателя  в  качестве  охлаждающей жидкости  воды  во  избежание

размораживания  элемента  водомасляного  радиатора  рычаг

крана  слива  воды  водомасляного  радиатора,  расположенный

на задней крышке, после слива воды с двигателя должен быть

зафиксирован в открытом положении. При транспортировании

и длительном хранении двигателя проводить дополнительную

фиксацию  рычага  крана  в  положении  «Открыто»  при  помощи

шпагата или проволоки. Закрывать кран необходимо непосред-

ственно перед заправкой системы охлаждения.
