Рис. 22   Параметры конкретного события



2.4.3.

Работа в подрежиме «АНАЛИЗ/СОСТОЯНИЯ СИЛОВОЙ УСТАНОВКИ».

С  помощью  клавиш  навигации  выберите  подрежим  «АНАЛИЗ/СОСТОЯНИЯ  СИЛОВОЙ
УСТАНОВКИ»  и  нажмите  клавишу «Enter». На  экране  отобразятся  номера  записей  и
соответствующие им паспорта. Для продолжения анализа выберите нужный номер записи и
нажмите  клавишу «Enter». На  экране  появится  окно  с  подрежимами  анализа  силовой
установки (

рис. 23

):

- «Программы регулирования»;
- «Вибросостояние»;
- «Маслосистема».

В  подрежиме  «Программы  регулирования»  производится  оценка  для  левого  и  правого
двигателей:
-

программ регулирования максимальных оборотов РНД,

-

программ регулирования максимальных оборотов РВД,

-

программ регулирования максимальной температуры,

-

программ регулирования оборотов МГ РНД,

-

программ регулирования оборотов МГ РВД,

-

программ регулирования НАК;

-

программ регулирования ВНА

Выбор  подрежима  осуществляется  клавишами  навигации  и  клавишей «Enter». На  экране
появятся образы оцененных диагностических характеристик в графическом виде (

рис. 23

).

Выход из режима осуществляется клавишей «ESC».

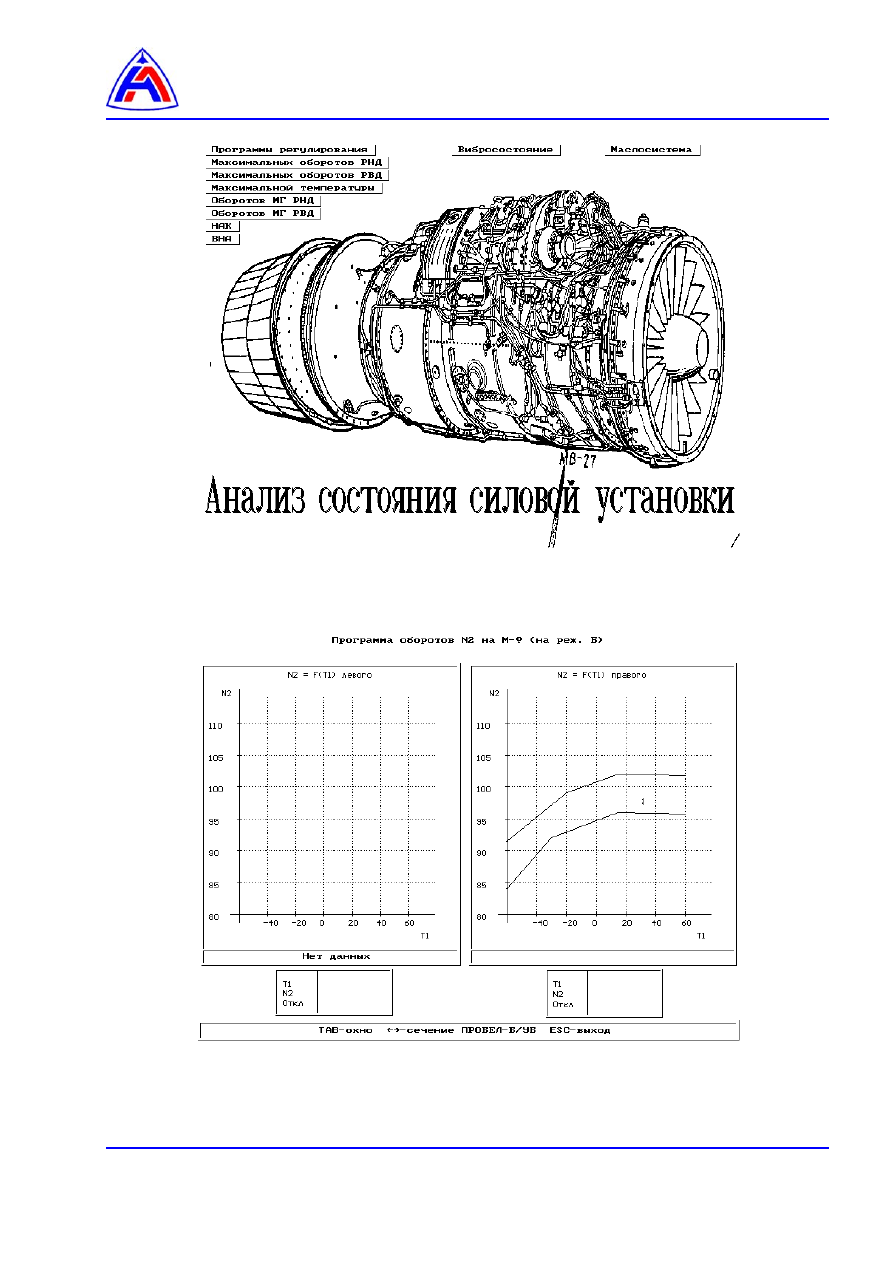

Рис. 23    Окно подрежимов анализа силовой установки







Рис. 24    Образы диагностических характеристик в графическом виде







2.5.

Работа в режиме «НОСИТЕЛЬ»

При выборе режима "НОСИТЕЛЬ" на экране появляется меню подрежимов:
- "НОСИТЕЛЬ / ЧТЕНИЕ",
- "НОСИТЕЛЬ / ЗАПИСЬ",
- "НОСИТЕЛЬ / СТИРАНИЕ".

Выбор  одного    из  подрежимов  осуществляется  клавишами  навигации  и  нажатием  клавиши
"Enter".

2.5.1.

Работа в подрежиме «НОСИТЕЛЬ /ЧТЕНИЕ».

В  этом  подрежиме  можно  считать  информацию  с  кассеты  УСИ-Т/СНИ  или  с  внешнего
накопителя (ZIP-диск).

Для  входа  в  подрежим  «НОСИТЕЛЬ/ЧТЕНИЕ»  с  помощью  клавиш  навигации  установите
подсветку  на  подрежим  «ЧТЕНИЕ»  и  нажмите  клавишу «Enter». С  помощью  клавиш
навигации выберите нужное значение и нажмите клавишу «Enter». Появится сообщение, что
найдена  «Информация  БУР».  Нажмите  клавишу «Enter», в  окне  появится  изображение,
информирующее обо всех типах объектов контроля, информация о которых есть на кассете.
Выбрав  один  из  указанных  типов  объектов  контроля,  получите  информацию  обо  всех
полетах, хранящихся на кассете по этому типу, с указанием номеров бортов и паспортов на
записанные полеты.

С  помощью  клавиш  навигации  выберите  нужный  номер  борта  и  нажмите  клавишу «Enter».
Произойдет  копирование  информации  с  кассеты  в  ДЗУ.  Если  в  ДЗУ  уже  есть  эта
информация,  появится  окно  с  сообщением  о  попытке  дублирования.Процесс  времени
копирования  можно  проследить  по  заполнению  индикатора  прогресса,  находящегося  в
нижней части окна. После окончания процесса чтения оператор имеет возможность провести
анализ информации в режиме "АНАЛИЗ" или обработку в режиме «КОНТРОЛЬ/ПО КОПИИ».

Работа с внешним накопителем (ZIP-диском) осуществляется аналогично.

2.5.2.

Работа в подрежиме «НОСИТЕЛЬ / ЗАПИСЬ».

В  этом  подрежиме  можно  записать  информацию  на  кассету  УСИ-Т/СНИ  или  внешний
накопитель (ZIP-диск).  С  помощью  клавиш  навигации  выберите  подрежим  «НОСИТЕЛЬ /
ЗАПИСЬ» и нажмите клавишу «Enter» при подключенном ZIP-диске и установленной кассете.
Появится окно, в котором с помощью клавиш навигации выберите вид накопителя.

При  выборе  пункта  «Внешний  накопитель»  запись  будет  производиться  на  внешний
накопитель (ZIP-диск),  при  выборе  пункта  «КАССЕТА»  запись  будет  производиться  на
кассету УСИ-Т/СНИ.

Если внешний накопитель не подключен, появится окно с информацией об этом.

Выберите  окно  с  отображаением  полетной  информации,  которая  находится  в  ДЗУ
устройства.  Внизу  окна  отображаются  данные  паспорта  полетной  информации.  Для  чтения
каталога  кассеты  и  копирования  информации  на  кассету  выберите  запись  и  нажмите
клавишу «Enter».

Произойдет  копирование  полетной  информации  на  кассету.  Процесс  копирования  можно
отследить по заполнению индикатора прогресса, находящемуся внизу окна.

Запись информации на внешний ZIP-диск осуществляется аналогично.







2.5.3.

Работа в подрежиме «НОСИТЕЛЬ/СТИРАНИЕ».

В  этом  режиме  обеспечивается  стирание  всей  информации  на  кассете  УСИ-Т/СНИ.
Выборочное стирание записей информации не предусмотрено.

Для входа в подрежим «НОСИТЕЛЬ/СТИРАНИЕ» с помощью клавиш навигации установите
подсветку на подрежим «СТИРАНИЕ» и нажмите клавишу «Enter». Появится окно, в котором
предлагается  удалить  информацию  с  кассеты.  С  помощью  клавиш  навигации  выберите
нужное значение и нажмите клавишу «Enter».

При  положительном  выборе  появится  окно  с  запросом  на  подтверждение  стирания.  С
помощью  клавиш  навигации  установите  подсветку  на  нужное  значение  и  нажмите  клавишу
«Enter».

2.6.

Работа в режиме «НАСТРОЙКА».

Режим  "НАСТРОЙКА"  предусматривает  ввод  для  дальнейшего  автоматического  выбора
опознавательных  данных  объекта  контроля  (тип  изделия,  номер  борта),  позволяет  задать
вид  накопителя,  тип  принтера  (матричный  или  лазерный),  выбрать  качество  печати  и
заставку.

Для входа в режим "НАСТРОЙКА" с помощью клавиш навигации установить прямоугольную
рамку  на  "НАСТРОЙКА"  и  нажать  клавишу "Enter". Появится  окно  режима  настройки  (

рис.

25

).

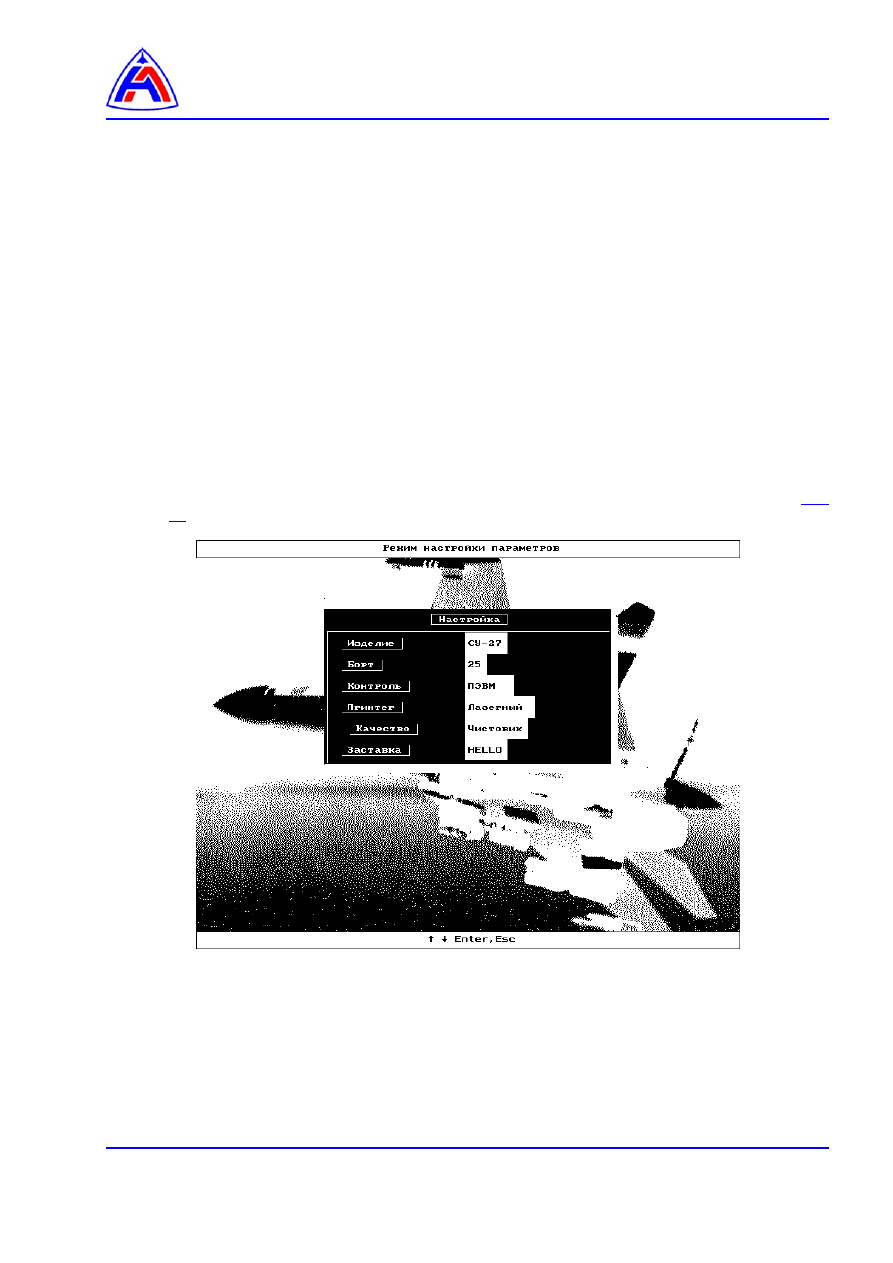

Рис. 25   Режим настройки

В  этом  окне  клавишами  навигации  подсветите  «Изделие»  и  нажмите  клавишу "Enter". Из
появившегося меню клавишами навигации выберите тип изделия и нажмите клавишу "Enter".
Далее  аналогично  выберете  номер  борта («Борт»),  тип  накопителя («Контроль»),  тип
принтера («Принтер»),  качество  печати  для  лазерного  принтера  (чистовое  или  черновое)  и
заставку.

Для выхода из режима необходимо нажать клавишу «ESC».
