Выключено (в сжатом положении) кнопки:

− ПЕРЕСТРОЙКА ПРИ КОНТРОЛЕ;
− РАЗБЛОКИРОВКА ОТКАЗОВ

Выключено (ручки в среднем положении) тумблеры

− КОНТР. БПЗ,
− IФ1;

Тумблеры ПЕРЕКЛЮЧЕНИЕ в положение n 1, n;

Выключено (в крайнем левом положении) переключатели:

−  ВЫХОД ИЗМ. ПАРАМЕТРОВ;
−  УСТАНОВКА Т1, ∆U;
−  ВЫХОД КАНАЛОВ РЕГУЛИРОВАНИЯ;
−  ИЗМЕР. НАПРЯЖ.;
−  ВКЛ. ЗАДАТЧ. еТ;
−  КОНТРОЛЬ КАНАЛОВ РЕГУЛИРОВАНИЯ.

Произвольное, ручки регулировочных резисторов задатчиков:

−  Т1-1.
−  Т1-2,
−  еТ,
−  n1,
−   n2,
−  КОНТРОЛЬКАНАЛОВ РЕГУЛИРОВАНИЯ,
−  РЕГУЛИРОВКА IФ.

Проверка работоспособности пульта

2.1.

Проверка пульта по электрическим цепям 27 В

(1) Подсоедините кабель соединительный № 8 к соединителю Х3 пульта.

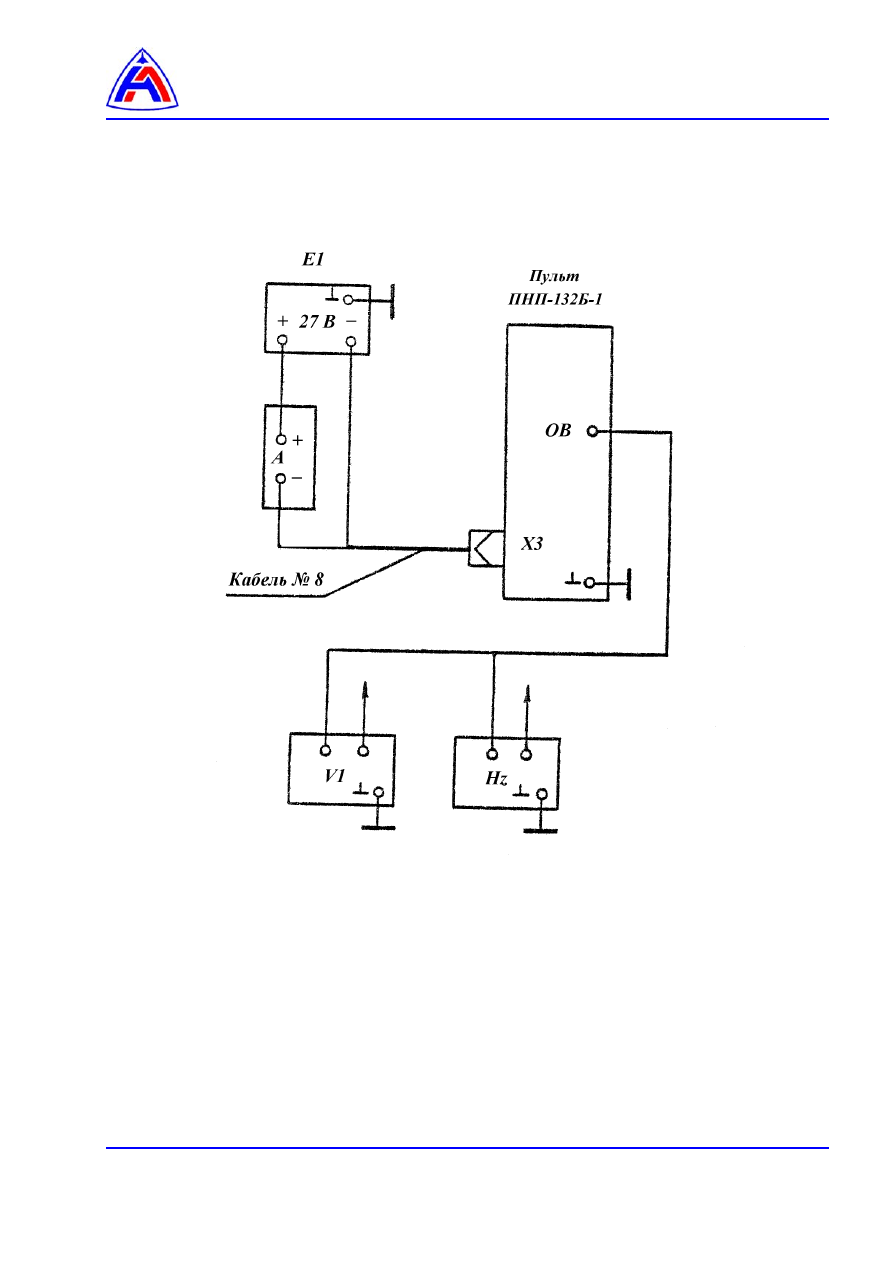

Подключите пульт к источнику постоянного тока Е1 в соответствии с

рис. 1

(2) Установите на выходе источника Е1 напряжение (27

−

) В.

(3) Включите тумблер 27 В пульта.

Включите кнопки ПЕРЕСТРОЙКА ПРИ КОНТРОЛЕ. Прибор А должен показать
потребляемый ток пультом – (0,8 ± 0,5) А.
Выключите кнопки ПЕРЕСТРОЙКА ПРИ КОПТРОЛЕ.

2.2.

Проверка ЗАДАТЧИКОВ пульта КОНТРОЛЬ КАНАЛОВ РЕГУЛИРОВАНИЯ.

(1) Снимите технологическую крышку.

(2) Подключите вольтметр V1 к выводам ∆U и 0 В пульта.

Установите на пульте переключатель КОНТРОЛЬ КАНАЛОВ РЕГУЛИРОВАНИЯ (далее
переключатель) в положение +∆U1.
Вращайте регулировочного резистора КОНРОЛЬ КАНАЛОВ РЕГУЛИРОВАНИЯ против
часовой стрелки и установите напряжение (0,1

+0,05

) В.

(3) Вращайте ручку резистора КОНТРОЛЬ КАНАЛОВ РЕГУЛИРОВАНИЯ по часовой

стрелке, установите напряжение (5,0 ± 0,01) В.
Установите на пульте переключатель КОНТРОЛЬ КАНАЛОВ РЕГУЛИРОВАНИЯ
последовательно в положения + ∆U2, + ∆U3. Вращайте ручку КОНТРОЛЬ КАНАЛОВ
РЕГУЛИРОВАНИЯ по часовой стрелке, установите напряжение (5,0 ± 0,01) В.

Установите переключатель КОНТРОЛЬ КАНАЛОВ РЕГУЛИРОВАНИЯ последовательно
в положения - ∆U1, - ∆U2, - ∆U3. Вращайте ручку резистора КОНТРОЛЬ КАНАЛОВ
РЕГУЛИРОВАНИЯ по часовой стрелке, установите напряжение (5,0 ± 0,01) В.

(4) Установите переключатель КОНТРОЛЬ КАНАЛОВ РЕГУЛИРОВАНИЯ в положение

ВЫКЛ. Закройте пульт технологической крышкой.

(5) Подключите вольтметр на выводы ЕТ и 0 В.

Установите переключатель пульта ВКЛ. ЗАДАТЧ. еТ в положение еТР. Вращайте ручки
регулировочных резисторов еТ ГРУБО и ТОЧНО против часовой стрелки, установите
напряжение (1,0

-0,05

) В

Установите переключатель ВКЛ. ЗАДАТЧ. еТ последовательно в положения еТ ОБЩ.,
еТР, еТК, еТС. Вращая ручки регулировочных резисторов ЕТ ГРУБО и ТОЧНО по
часовой стрелке, установите напряжение (8,0 ± 0,01) В.
Установите переключатель ВКЛ. ЗАДАТЧ. еТ в положение ВЫКЛ.

2.3.

Проверка работы пульта в режиме частотомера и вольтметра.
(1) Установите тумблеры ПЕРЕКЛЮЧЕНИЕ в положение n1 и нажмите кнопку ПРОВЕРКА

ЧАСТОТОМЕРА. На ИНДИКАТОРЕ ПАРАМЕТРОВ должно высвечиваться число (107,3 ±
0,1).

(2) Установите тумблер ПЕРЕКЛЮЧЕНИЕ в положение n2 и нажмите кнопку ПРОВЕРКА

ЧАСТОТОМЕРА. На ИНДИКАТОРЕ ПАРАМЕТРОВ должно высвечиваться число (106,9 ±
0,1).

(3) Установите тумблер ПЕРЕКЛЮЧЕНИЕ в положение U. Нажмите кнопку НОЛЬ. На

ИНДИКАТОРЕ ПАРАМЕТРОВ должно высвечиваться значение 0, 000. Измерьте
напряжение на выводах, U стаб и 0 В, которое должно быть равно (9,100 ± 0,455) В.

(4) Нажмите кнопку КАЛИБРОВКА и ручками регулировочных резисторов КАЛИБРОВКА

установите то значение по ИНДИКАТОРУ ПАРАМЕТРОВ, которое измерено на выводах
U стаб и 0 В.

2.4.

Проверка цепи 40 Гц БПЗ.
(1) Включите тумблер 40 Гц БПЗ и измерьте на выводе 40 Гц частоту. Частота должна быть

(40 ± 1) Гц.

(2) Установите тумблеры в исходные положения.
(3) Отсоедините пульт от источника Е1. Отсоедините кабель соединительный № 8 от

соединителя Х3.

(4)  Отсоедините пульт от заземляющего контура.
(5)  Поставьте эксплутационную заглушку на соединитель Х3.
(6)  Установите крышку на пульт.
