– U СТАБ,
– еТ, 0 В,
– 0 В БДК,
– 40 ГЦ,
– 92 %.
2.2.8.
Предохранители:
– F4-1 А,
– F1-5 А,
– F2-0,5 А,
– F3-0,5 А.
3.
Работа
3.1.
Принцип работы пульта основан:
– на имитации бортовых команд и сигналов,
– индикации параметров бортовых сигналов,
– сигнализации исправности проверяемых цепей с помощью ламп.
С помощью тумблеров производиться выдача напряжения 27 В (номинальное) в качестве
бортовых команд и сигналов, производиться включение встроенных задатчиков. Регулировка
входных напряжений измерителей датчиков температуры, форсажного тока путем имитации
входных сигналов КРД-99Б производиться с помощью встроенных в пульт задатчиков.
Имитация работы датчиков частоты вращения осуществляется встроенными в пульт
генераторами, вырабатывающими плавно изменяющуюся частоту.

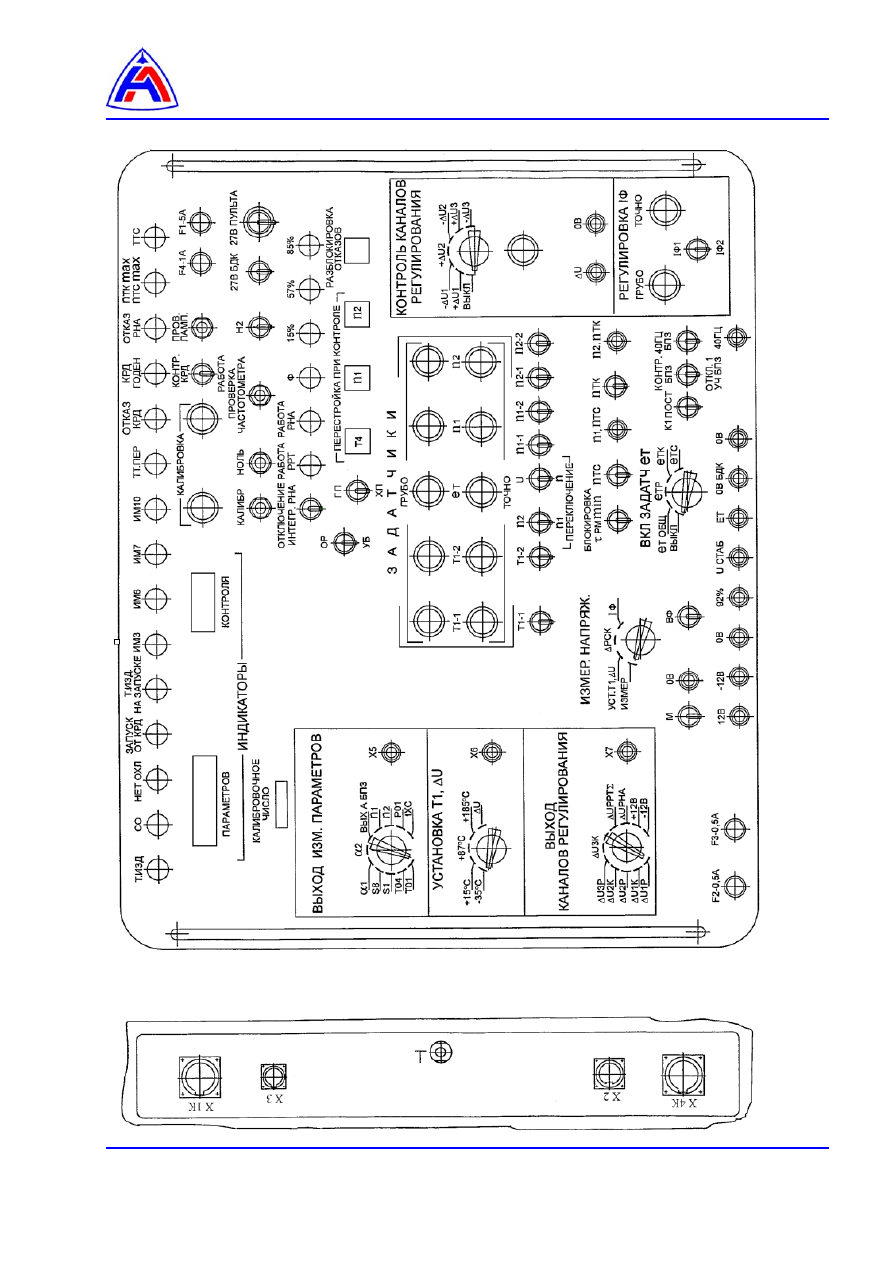

Индикация параметров бортовых сигналов осуществляется на ИНДИКАТОРАХ КОНТРОЛЯ
И ПАРАМЕТРОВ при соответствующей коммутации переключателей пульта.
3.2.
Проверка КРД-99Б с помощью пульта производится в соответствии с руководством по
технической эксплуатации 6Б1.320.014 РЭ на КРД-99Б или по процедуре
