Двигатель АЛ-31ПФ. Руководство - часть 467







−  разъем для подключения осветительного жгута (

1

),

−  ручка регулятора яркости (

2

),

−  тумблер включения (

3

).

На задней панели осветительного блока (

рис. 3

) находятся:

−  гнездо предохранителя (

1

),

−  клемма заземления (

2

).























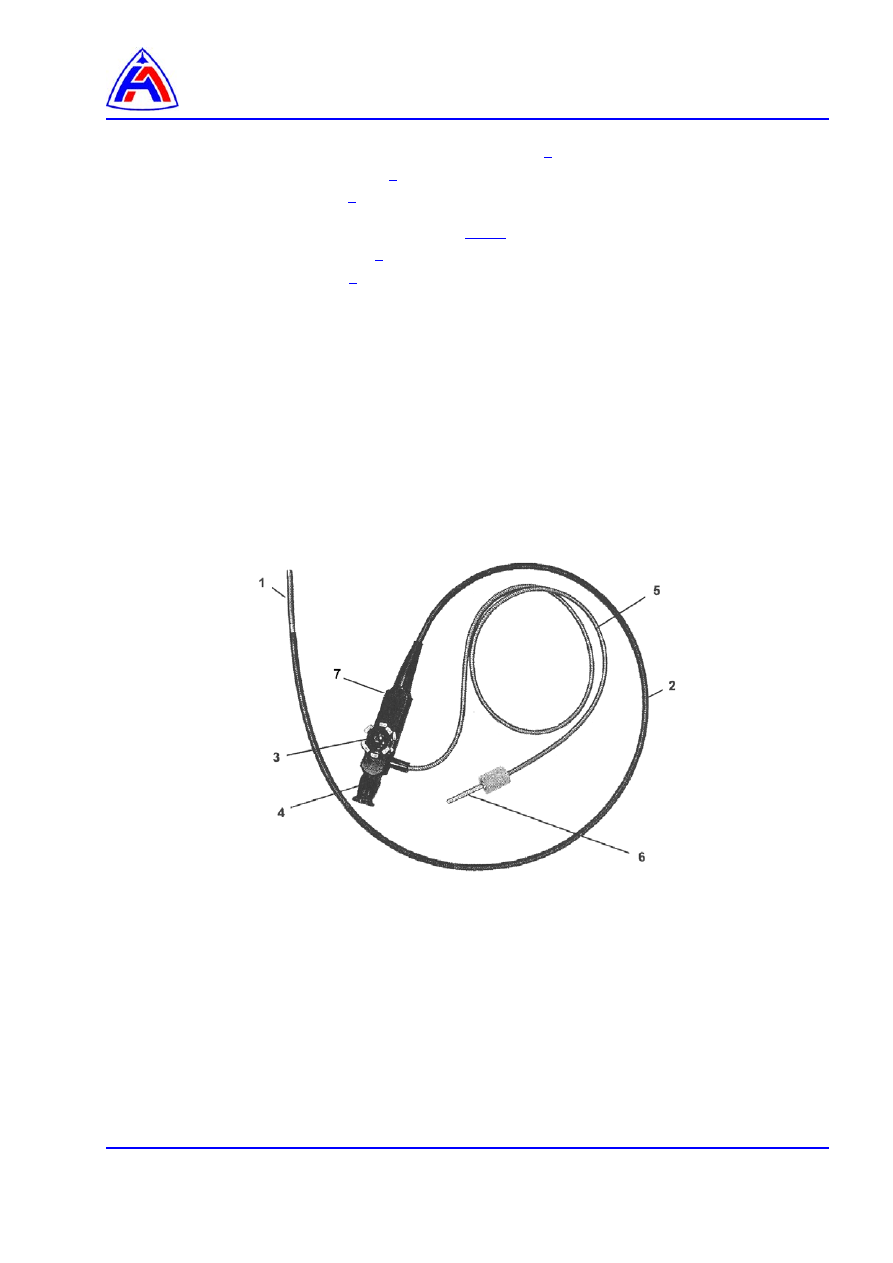

1 - Управляемая часть
2 - Рабочая часть
3 - Рукоятки управления
4 - Кольцо диоптрийной настройки
5 - Осветительный жгут
6 - Штекер
7 - Корпус




Рис. 1    ТСГ 8-1,5-2













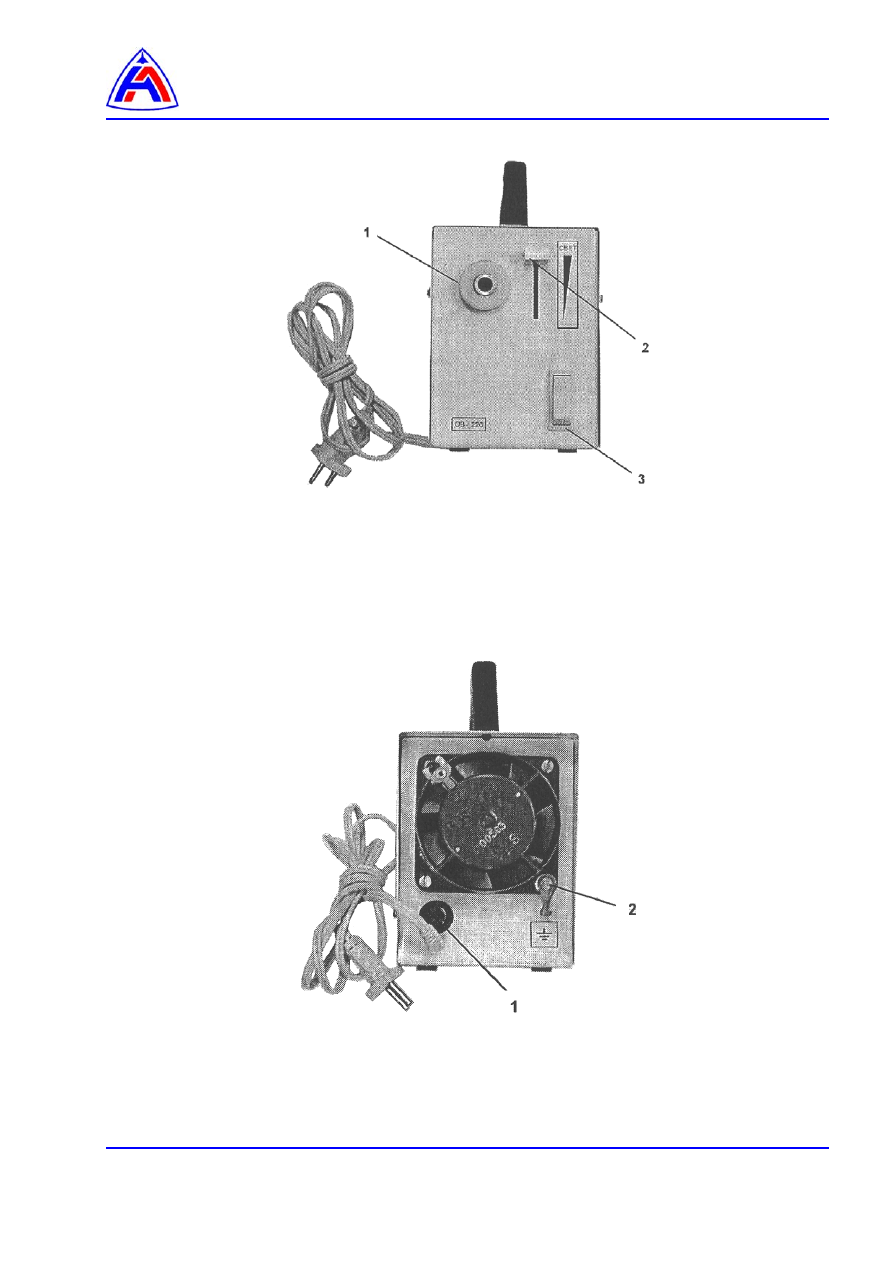

1 - Разъем осветительного жгута
2 - Регулятор яркости
3 - Тумблер включения



Рис. 2    ОВ-220 (передняя панель)








1 - Гнездо предохранителя.
2 - Клемма заземления.



Рис. 3    ОВ-220 (задняя панель)







6.

Отыскание и устранение неисправностей

Перечень возможных неисправностей прибора приведен в таблице 4. При возникновении
других неисправностей обратитесь  к поставщику.

Таблица 4   Отыскание и устранение неисправностей

Неисправность

Вероятная причина

Способ устранения

Запотевает объектив
или защитное стекло

В оптическом канале
присутствуют пары влаги

Выдержите прибор при постоянной
температуре до испарения влаги

Штекер
осветительного жгута
не отстыковывается
от горячего
осветительного блока

Сопрягаемые детали
загрязнены


(1) Остудите осветительный блок.
(2) Расстыкуйте сопрягаемые детали
(3) Очистите поверхности сопрягаемых

деталей, не прикладывая
значительных усилий.



Вентилятор
осветительного блока
не работает, лампа
не горит

Перегорел
предохранитель

Замените предохранитель на запасной

Лампа
осветительного блока
не горит, вентилятор
работает

Лампа перегорела










Ослаблен контакт на
ножке лампы


(1) Отключите осветительный блок от

сети.

(2) Выждите 30 мин для охлаждения

осветительного блока.

(3) Откройте крышку осветительного

блока.

(4) Замените лампу (при установке лампы

не трогайте ее колбу и отражатель).

(5) Закройте крышку осветительного

блока.


(1) Отключите осветительный блок от

сети.

(2) Выждите 30 мин для охлаждения

осветительного блока

(3) Откройте крышку осветительного

блока.

(4) Подожмите контакт.
(5) Закройте крышку осветительного

блока.





7.

Подготовка к работе

7.1.

Если комплект содержался при отрицательной температуре, перед распаковкой выдержите
его в нормальных климатических условиях не менее 4 часов.

7.2.

Аккуратно извлеките эндоскоп из футляра и положите его на чистый стеллаж.

7.3.

Протрите оптические поверхности эндоскопов и штекер осветительного жгута мягкой чистой
тканью, слегка смоченной этиловым спиртом. Выполняйте протирку осторожно, чтобы не
оставить царапин.







7.4.

Заземлите осветительный блок. Для этого соедините клемму заземления осветительного
блока с шиной защитного заземления.

7.5.

Подключите сетевой кабель осветительного блока к сети

7.6.

Присоедините осветительный жгут к осветительному блоку.


8.

Эксплуатация эндоскопа

ВНИМАНИЕ!   −  НЕ  РАБОТАЙТЕ  С  ОСВЕТИТЕЛЬНЫМ  БЛОКОМ  ПРИ  НЕРАБОТАЮЩЕМ

ВЕНТИЛЯТОРЕ.  НЕ  ЗАКРЫВАЙТЕ  ВЕНТИЛЯЦИОННЫЕ  ОТВЕРСТИЯ
ОСВЕТИТЕЛЬНОГО БЛОКА.

−  НЕ  СДАВЛИВАЙТЕ,  НЕ  ПЕРЕГИБАЙТЕ  И  НЕ  ПЕРЕКРУЧИВАЙТЕ

РАБОЧУЮ ЧАСТЬ ЭНДОСКОПА. ЭТО МОЖЕТ ПРИВЕСТИ К РАЗРЫВАМ В
ОПТИКО-ВОЛОКОННЫХ ЖГУТАХ.

−  НЕ ПРИКЛАДЫВАЙТЕ УСИЛИЙ К ОРГАНАМ УПРАВЛЕНИЯ ЭНДОСКОПА.
−  НЕ ПОГРУЖАЙТЕ ЭНДОСКОП В ЖИДКОСТИ.
−  НЕ  ПРИКАСАЙТЕСЬ  ЭНДОСКОПОМ  К  ОГОЛЕННЫМ  ПРОВОДАМ,

НАХОДЯЩИМСЯ ПОД НАПРЯЖЕНИЕМ.


8.1.

Включите  осветительный  блок.  При  этом  Вы  должны  услышать  шум  работающего
вентилятора.

8.2.

Осторожно введите рабочую часть эндоскопа в исследуемый объект, контролируя ее
погружение через окуляр.

8.3.

Добейтесь  резкого  изображения  исследуемого  объекта  с  помощью  кольца  диоптрийной
настройки

8.4.

Произведите исследование объекта.
Если необходимо, проведите сравнительное измерение обнаруженного дефекта.

Примечание. При сравнительном измерении обнаруженного дефекта, Вы должны сравнить

дефект  с  какой-либо  характерной  деталью  двигателя,  размеры  которой
известны.  При  этом  необходимо,  чтобы  и  дефект,  и  характерная  деталь
одновременно  находились в поле зрения эндоскопа.

8.5.

Если  яркость  светового  потока  от  осветительного  блока  избыточна  или  недостаточна,
настройте  ее  регулятором  яркости,  расположенным  на  передней  панели  осветительного
блока.

8.6.

Если  необходимо,  присоедините  к  наглазнику  эндоскопа  угловую  насадку  (в  комплект  не
входит).

8.7.

Если  Вы  хотите  произвести  видеосъемки  или  фотосъемку  объекта,  присоедините  к
наглазнику эндоскопа видеокамеру или фотокамеру

8.8.

После  исследования  распрямите  управляемую  (дистальную)  часть  эндоскопа  с  помощью
рукояток управления дистальной частью.

8.9.

Осторожно извлеките прибор.

8.10.

Выключите осветительный блок.

8.11.

Отсоедините от осветительного блока осветительный жгут.

Примечание. Не тяните за оплетку жгута.
