Двигатель АЛ-31ПФ. Руководство - часть 331



Система управления критическим сечением реактивного сопла –













1 – штуцер слива (Р

СЛ

)

2 – воздушный жиклёр
3 – дроссельный пакет ДП 1
4 – дроссельный пакет ДП 2
5 – командный узел
6 – золотник командного узла
7 – жиклёр
8 – штуцер Рком
9 – штуцер Р

КПД

11 – командный узел
12 – золотник командного узла
16 – пружина
17 – золотник клапана управления
19 – штуцер Р

2

"π

т

 (маркировка на корпусе агрегата - Р

2

'

А

)

20 – сильфон управляющий
21 – шариковый клапан
22 – пружина
23 – золотник клапана управления
25 – клапан управления

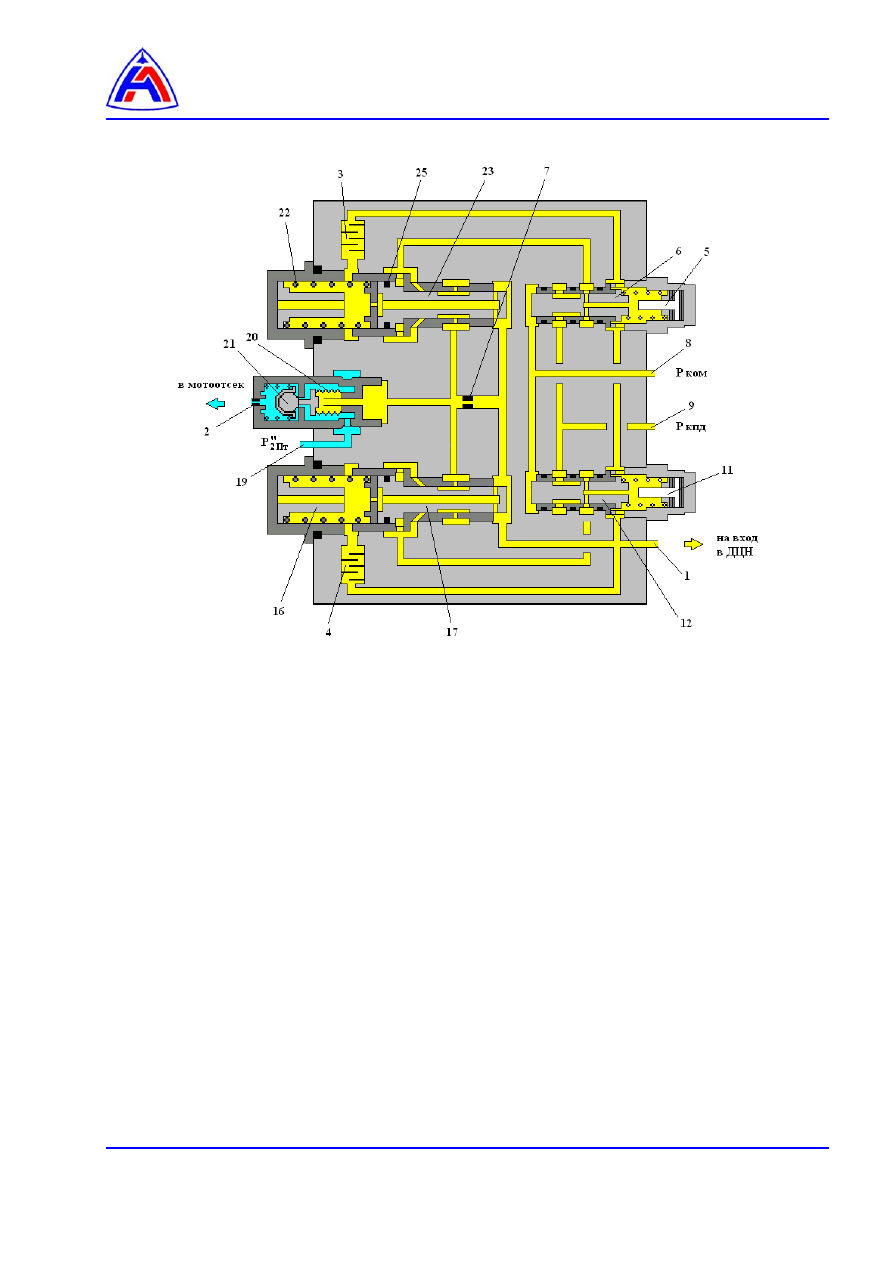

Рис. 4    Схема агрегата перестройки π

т

 АПП






Система управления критическим сечением реактивного сопла –


































Вид на гидроцилиндр
при снятых упругих
 элементах РС















5 - гайка
6 - цилиндр
7 - штуцер штоковой полости
8 - штуцер бесштоковой полости

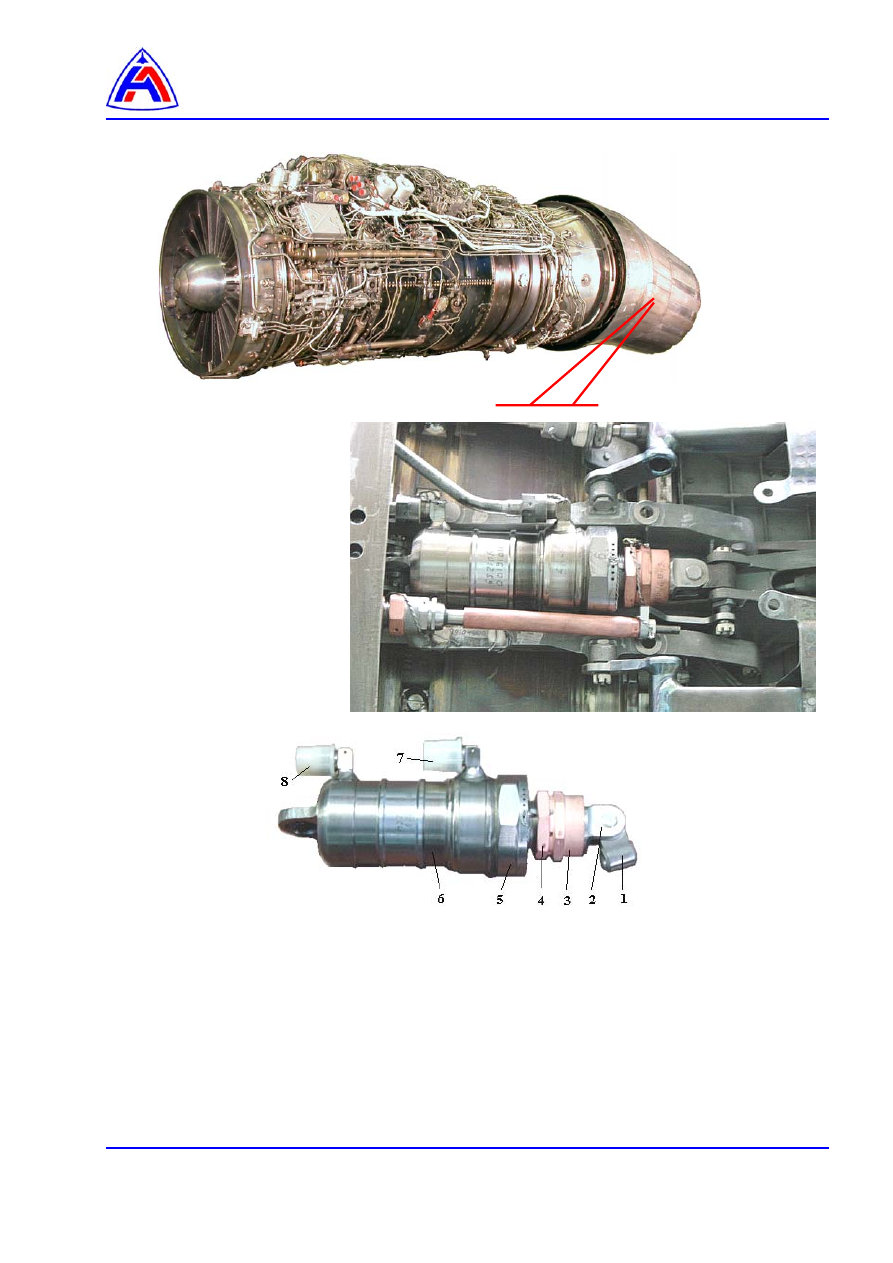

Рис. 5    Гидроцилиндр створок критического сечения сопла



1 - серьга
2 - вилка
3 - гайка
4 - гайка



Система управления критическим сечением реактивного сопла –






























1 – тросовая проводка обратной связи

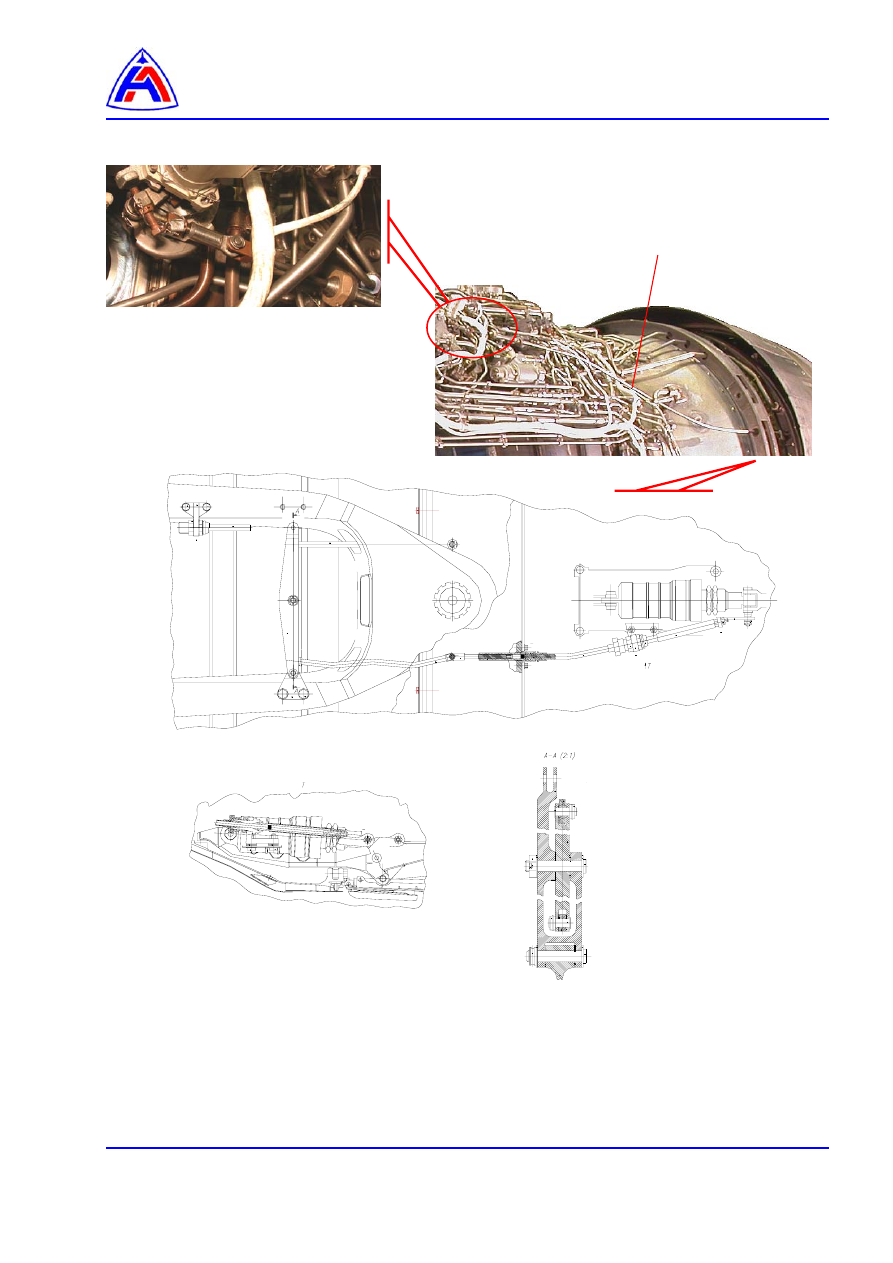

Рис. 6    Обратная связь РС





1



Система управления критическим сечением реактивного сопла –















































1 - серьга
2 - кожух
4 - крышка

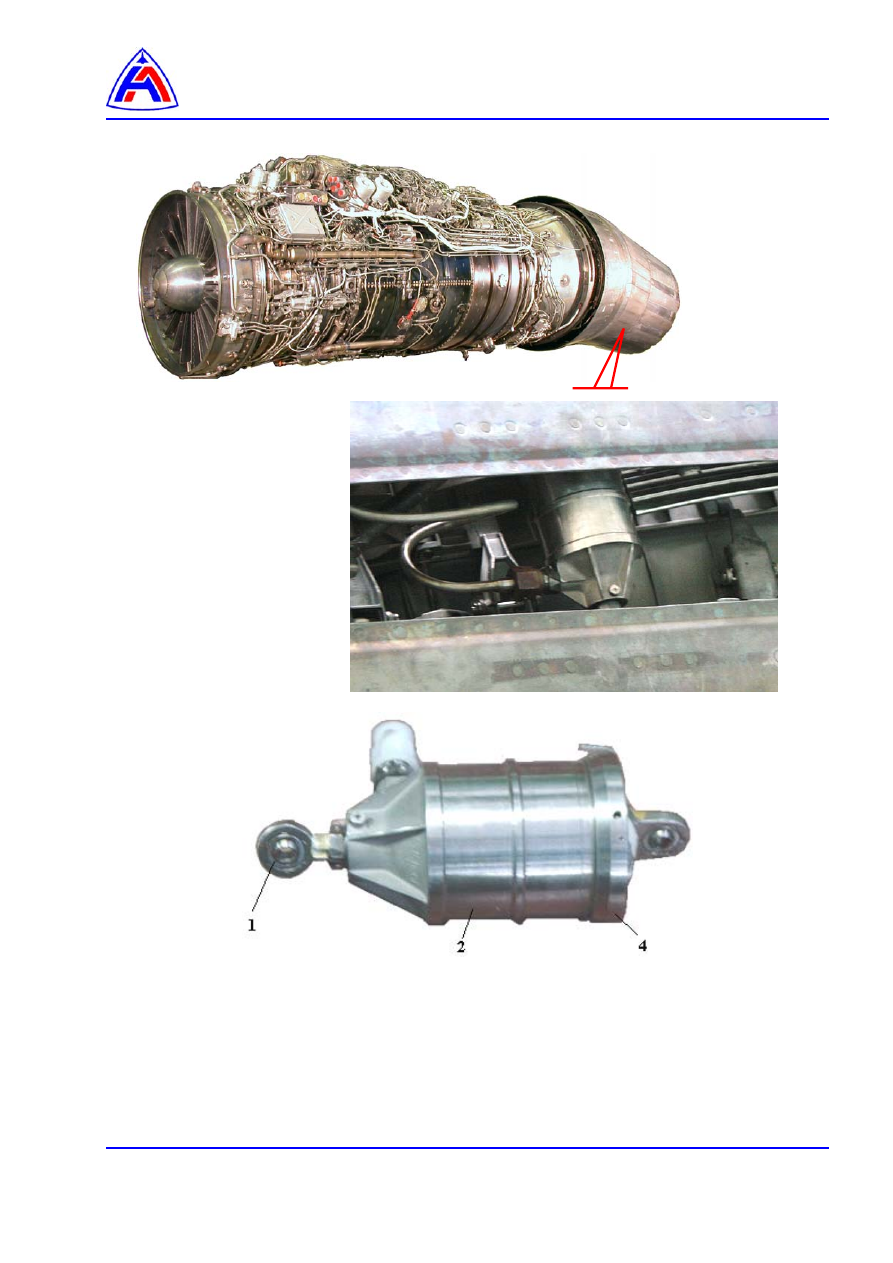

Рис. 7     Пневмоцилиндр системы управления РС



Вид на пневмоцилиндр при
снятых наружных створках
сопла.
