Двигатель АЛ-31ПФ. Руководство - часть 328







КП-96ВТ1 – правила  хранения и транспортирования.


Содержание



Хранение …………………………………………………………………………………………..…..

1



 1

Общая часть…….. ………………………………………………………………………………

1



 2

Срок службы и хранения……… ………………………………………………………………

1



 3

Хранение агрегата в складских помещениях………………………………………………

1



 4

Требования к хранению в складских помещениях…………………………………………

2



 5

Хранение агрегата на площадках………………….…………………………………………

2



 6

Контроль агрегата в процессе хранения…………..…………………………………………

3





Транспортирование …………………………………………………………………………..…..

3



 7

Общая часть…….. ………………………………………………………………………………

3



 8

Транспортирование агрегата отдельно от двигателя ……..……………………………

3



 9

Транспортирование агрегата, установленного на двигателе …….……………………

3




Перечень рисунков

 1

Ящик для транспортировки и хранения агрегата..……………..……… …………………..

4





Хранение

1.

Общая часть

1.1.

Разрешается  хранение  агрегата  в  складских  помещениях,  на  открытых  площадках  и  на
двигателе.

1.2.

Агрегат можно хранить только законсервированным.

1.3.

Запрещается хранение агрегатов, газов и химикатов в одном помещении.

1.4.

При хранении агрегата в транспортировочной таре необходимо обеспечить возможность его
осмотра (см.

п. 6

).

2.

Срок службы и хранения

2.1.

Срок службы агрегата, не менее………………………….............................................  12 лет

2.2.

В пределах указанного срока службы допускается:



сохраняемость в упаковке поставщика агрегата
на складе пользователя (не отапливаемое складское
помещение)………………………………………………….….… ………………………

до 10 лет

Примечание: Указанные сроки хранения гарантируются при условии целостности упаковки.

3.

Хранение агрегата в складских помещениях

3.1.

Хранить агрегат можно в отапливаемых и не отапливаемых складских помещениях. Агрегаты
в отапливаемых складских помещениях разрешается хранить или в таре завода-поставщика
или без тары; в неотапливаемых складских  помещениях – только в таре завода-поставщика.

Не разрешается хранить агрегат без тары на полу.

3.1.1.

Отапливаемые  складские  помещения  должны  хорошо  вентилироваться.  Относительная
влажность  воздуха  в  помещении  склада  должна  быть  не  выше 70%. Допускается
кратковременное  повышение  относительной  влажности  до 80%. Температура  воздуха
должна  быть  не  ниже +10 °С  и    не  выше +35 °С.  Резкое  колебание    температуры  не







допускается. Температуру и относительную влажность  определяйте ежедневно с помощью
самопишущих  автоматических  устройств.  Полы

В

помещениях  должны  быть  деревянные

крашеные,  бетонные  или    асфальтированные.  Цементные  или  земляные  полы  не
допускаются. Стены и потолок должны быть оштукатурены и окрашены.



Помещение склада должно быть защищено от проникновения в него атмосферных осадков
и отделено от наружного двора тамбуром.



Разгрузку  и  погрузку  агрегатов  производите  непосредственно  в  тамбуре  или  на  крытых
площадках. Хранение агрегата в тамбуре не допускается.



Агрегаты,  предназначенные  для  хранения  в  отапливаемом  помещении,  необходимо
выдержать  во  вспомогательном  помещении,  где  они  принимают  температуру  помещения.
После выравнивания температуры агрегат в таре поместите в складское помещение.

3.1.2.

Помещение  не  отапливаемого  склада  должно  содержаться  в  полной  технической
исправности:  стены  и  кровля  должны  быть  плотными,  полы  исправными,  двери  и  окна
плотно  закрывающимися.  Стены  и  потолок  помещения  должны  быть  оштукатурены  и
окрашены.



Склад должен иметь естественную или принудительную вентиляцию.



В сухую погоду помещение периодически проветривайте, создавая сквозняки. Полы в складе
должны  быть  деревянными,  асфальтированными  или  бетонными.  Цементные  полы  не
допускаются.  Помещение  склада  должно  быть  защищено  от  проникновения  в  него
атмосферных  осадков  и  отделено  от  наружного  двора  тамбуром.  Разгрузку  и  погрузку
агрегатов производите в тамбуре или на крытых площадках.



Разгрузка  на  открытых  площадках  воспрещается.  Хранение  агрегатов  в  тамбуре  не
допускается.

3.2.

Ящики с агрегатами, прибывшие на склад, очистите в тамбуре от пыли и грязи.

4.

Требования к хранению в складских помещениях.

4.1.

Агрегаты  укладывайте  на  стеллажи  или  стойки,  изготовленные  по  стандартным  чертежам.
Стеллажи должны быть металлическими или из дерева, имеющего влажность 18%.



Полки деревянных и металлических стеллажей окрасьте масляной или графитовой эмалью и
постоянно содержите в чистоте.



Между стеллажами и стенами оставьте проход шириной 0,4…0,5 м. Агрегаты, хранящиеся на
стеллажах,  предохраняйте  от  прямого  попадания  солнечных    лучей  и  пыли.  Перевозите
агрегаты  из  одного  склада  в  другой  по  улице  в  закрытой  таре  или  под  непромокаемым



брезентом.

5.

Хранение агрегата на площадках.

5.1.

Площадки  для  хранения  агрегатов  оборудуйте  на  сухих  не    затопляемых  водой  участках,
которые  очищены  от  травы  и  мусора.  Площадки  должны  иметь  дренажные    устройства  и
специальные  подставки  для  предохранения    агрегатов  от    попадания  воды  и  обеспечения
вентиляции нижней части  ящика. Высота  подставок не менее 0,3 м от поверхности грунта.



Следите,  чтобы  под  ящиками  не  скапливалась  вода  и  дренажные  устройства  работали
исправно.

5.2.

Ящики с агрегатами устанавливайте на подставке так, чтобы была обеспечена возможность
свободного доступа к ним для проведения  наблюдений.



При обнаружении на крышке ящика воды её следует удалить.

5.3.

В  случае  хранения  агрегатов  на  площадках  под  навесом,  последний  может  быть  сделан
любой  конструкции  и  из  любого  строительного  материала.  Конструкция    навеса  должна







защищать  хранящиеся  ящики  с  агрегатами  от  прямого  воздействия  солнечных  лучей  и
обеспечить  сток  воды  в  дренажные  канавы.  Расстояние  между  устанавливаемыми  на
хранение ящиками и крышей навеса должно быть не менее 0,5 м.

5.4.

Агрегаты  на  площадках  (под навесом или без)  храните в таре завода-поставщика.

5.5.

В течение установленного гарантийного срока хранения разрешается перемещение агрегата
с открытой площадки в складское помещение и  наоборот.

6.

Контроль агрегата в процессе хранения.

6.1.

Тара,  в  которую  упакован  поступивший  на  хранение  агрегат,  должна  быть  подвергнута
внешнему  осмотру.  Деревянный  ящик  не  должен    иметь  щелей,  трещин  и  разрывов
рубероида. Обнаруженные дефекты устраните до начала  хранения агрегата на площадке.

6.2.

Агрегаты  размещайте  на  хранение  так,  чтобы  было  возможно  проверять  состояние
силикагеля-индикатора  через  смотровые  окна.  Цвет  силикагеля-индикатора  на  агрегатах,
которые ставят на хранение, должен быть синим или фиолетовым.

6.3.

При  полном  порозовении  силикагеля-индикатора  произведите  замену  силикагеля-
осушителя, размещенного на агрегате, или вновь упакуйте агрегат.

6.4.

Осмотр  агрегата  производите  через  каждые 6 месяцев  (при  хранении  его  в  складском
помещении)  и  через  каждые 3 месяца    (при  хранении  на  площадке)  в  течение  всего  срока
хранения.

6.5.

В книгу осмотра и контроля записывайте:
–

дату установки агрегата на хранение

–

дату каждого перемещения агрегата в течение всего срока  хранения из условия



хранения в помещении склада и обратно.

Транспортирование

7.

Общая часть

7.1.

Агрегат  допускается  транспортировать  железнодорожным,  автомобильным,  воздушным  и
водным транспортом.

7.2.

Разрешается транспортировать агрегат отдельно или установленным на двигателе.

8.

Транспортирование агрегата отдельно от двигателя.

8.1.

Агрегат  отдельно  от  двигателя  перевозите  в  таре  завода-изготовителя.  Необходимо
надежно,  надежно  закрепить  агрегат  в  таре  от  перемещений.  Тара  должна    гарантировать
агрегат  от повреждений во время транспортирования.

8.2.

При  транспортировании  агрегат  укомплектуйте  в  соответствии  с  состоянием  поставки:
предохранительные

транспортировочные

колпачки

должны

быть

законтрены

и

опломбированы.

8.3.

При  транспортировании,  а  также  во  время  погрузки  (разгрузки)  соблюдайте  меры
предосторожности в соответствии с маркировкой  и надписями на таре.

8.4.

При обнаружении на таре вмятин или пробоин снимите крышку тары, осмотрите состояние
внутренней обивки тары. Если дефекты тары являются следствием падения тары, вопрос о
допуске агрегата к эксплуатации решается представителем завода-изготовителя.

9.

Транспортирование агрегата, установленного на двигателе.

9.1.

При  транспортировании  агрегата,  установленного  на  двигателе,  руководствовуйтесь
требованиями РЭ на двигатель.

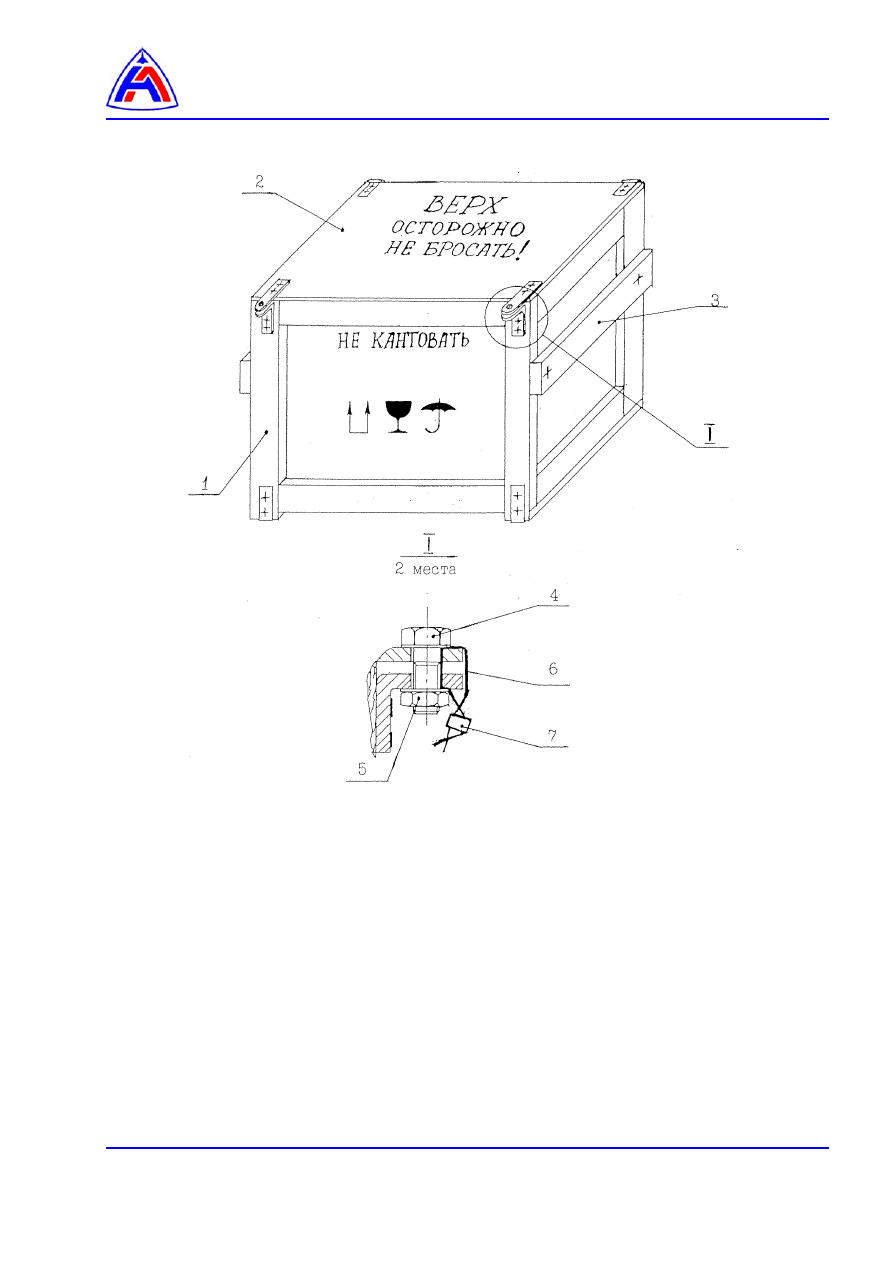

1 – Ящик
2 – Крышка ящика
3 – Ручка ящика
4 – Болт крепления крышки
5 – Гайка
6 – Проволока контровочная
7 – Пломба





Рис. 1  Ящик для транспортировки и хранения  агрегата.
