Двигатель АЛ-31ПФ. Руководство - часть 92







Проверка параметров двигателя без АРМ ДК-30(СД).

Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Требуемые условия ………………………………………………………………………….…..

1







Вспомогательное оборудование ………………………………………………………….……

1







Материалы, расходные материалы и неремонтируемые изделия ………………….…..

1







Запасные части …………………………………………………………………………….……..

1







Условия обеспечения безопасности ……………………………………………………..……

1





Процедура ………………………………………………………………………………………….…….

2



Перечень рисунков

 1

График опробования двигателя без подключения средств наземного контроля ……

3

Перечень таблиц

 1

Контроль параметров двигателя при опробовании двигателя без АРМ ДК-30 ….……

4


Ссылки:

Модули данных

технические руководства

Название

96-А-72-00-00-00А-112А-А

Двигатель - основные эксплуатационные  технические данные

96-А-72-00-00-02А-130А-А

Запуск двигателя

96-А-72-00-00-01А-340А-А

Проверка параметров двигателя с использованием АРМ ДК-30(СД)

96-А-72-00-00-00А-408А-А

Перечень неисправностей двигателя, фиксируемых бортовыми
системами  «ТЕСТЕР», «ДЗУ КИСС» «РИ» и наземным комплексом
АРМ ДК

Предварительные требования

Требуемые условия: нет

Вспомогательное оборудование: нет

Материалы, расходные материалы и неремонтируемые изделия: нет

Запасные части: нет

Условия обеспечения безопасности:

Модули данных

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения. Меры безопасности









ВНИМАНИЕ! ПРИ ПОМПАЖЕ НЕМЕДЛЕННО ВЫКЛЮЧИТЕ ДВИГАТЕЛЬ.

ПОМПАЖ  ХАРАКТЕРИЗУЕТСЯ:
-

ИЗМЕНЕНИЕМ ЗВУКА РАБОТАЮЩЕГО ДВИГАТЕЛЯ,

-

САМОПРОИЗВОЛЬНЫМ УМЕНЬШЕНИЕМ ЧАСТОТ ВРАЩЕНИЯ РНД И РВД,

-

ВОЗМОЖНЫМ ПОВЫШЕНИЕМ ТЕМПЕРАТУРЫ ГАЗОВ ЗА ТНД.

КОГДА ТЕМПЕРАТУРА (t

4

)



ПРЕВЫШАЕТ В РЕЖИМЕ «Б»  НАСТРОЙКУ  КАНАЛА  РТГ

НА (50 ± 10)° С (В РЕЖИМЕ «У»  НА (80 ± 10) °С), ПОЯВЛЯЕТСЯ СИГНАЛ «ПЕРЕГРЕВ
ЛЕВ (ПРАВ)».

ПРИ  ОТКЛЮЧЕННЫХ  БЛОКИРОВКАХ  ПО  «Н»  ИЛИ  «М»  ВКЛЮЧАЕТСЯ  СИСТЕМА
ЛИКВИДАЦИИ ПОМПАЖА.

ПОСЛЕ  ПОМПАЖА  ВЫЯСНИТЕ  ЕГО  ПРИЧИНУ  И  ОПРЕДЕЛИТЕ  ВОЗМОЖНОСТЬ
ДАЛЬНЕЙШЕЙ ЭКСПЛУАТАЦИИ ДВИГАТЕЛЯ (

96-А-72-00-00-00А-408А-А

).

Процедура:

1.

Проверка параметров двигателя без АРМ ДК проводится с периодичностью, указанной в РО
самолёта.

2.

Установите  переключатель  «РЕЖИМ  ДВИГ    УЧЕБНЫЙ – БОЕВОЙ»  в  положение
«БОЕВОЙ». Включите бортовой регистратор.

По графикам зависимостей параметров n

2

, t

4

 от t

01

 определите их допустимые значения n

2

, t

4



(

рис. 3, 96-А-72-00-00-01А-340А-А

;

рис. 2

,

рис. 3, 96-А-72-00-00-00А-112А-А

).  При

опробовании не допускайте превышения этих величин.

3.

Произведите  запуск  двигателя  (

96-А-72-00-00-02А-130А-А

)  и  опробование  двигателя  в

соответствии  с  графиком

рис. 1

  и

табл. 1

,  руководствуясь  указаниями

96-А-72-00-00-00А-

340А-А, п. 2

.

4.

Для  проверки  самолётных  систем  допускается  изменять  продолжительность  режимов
работы двигателя (кроме форсированных режимов) и вводить дополнительные режимы.

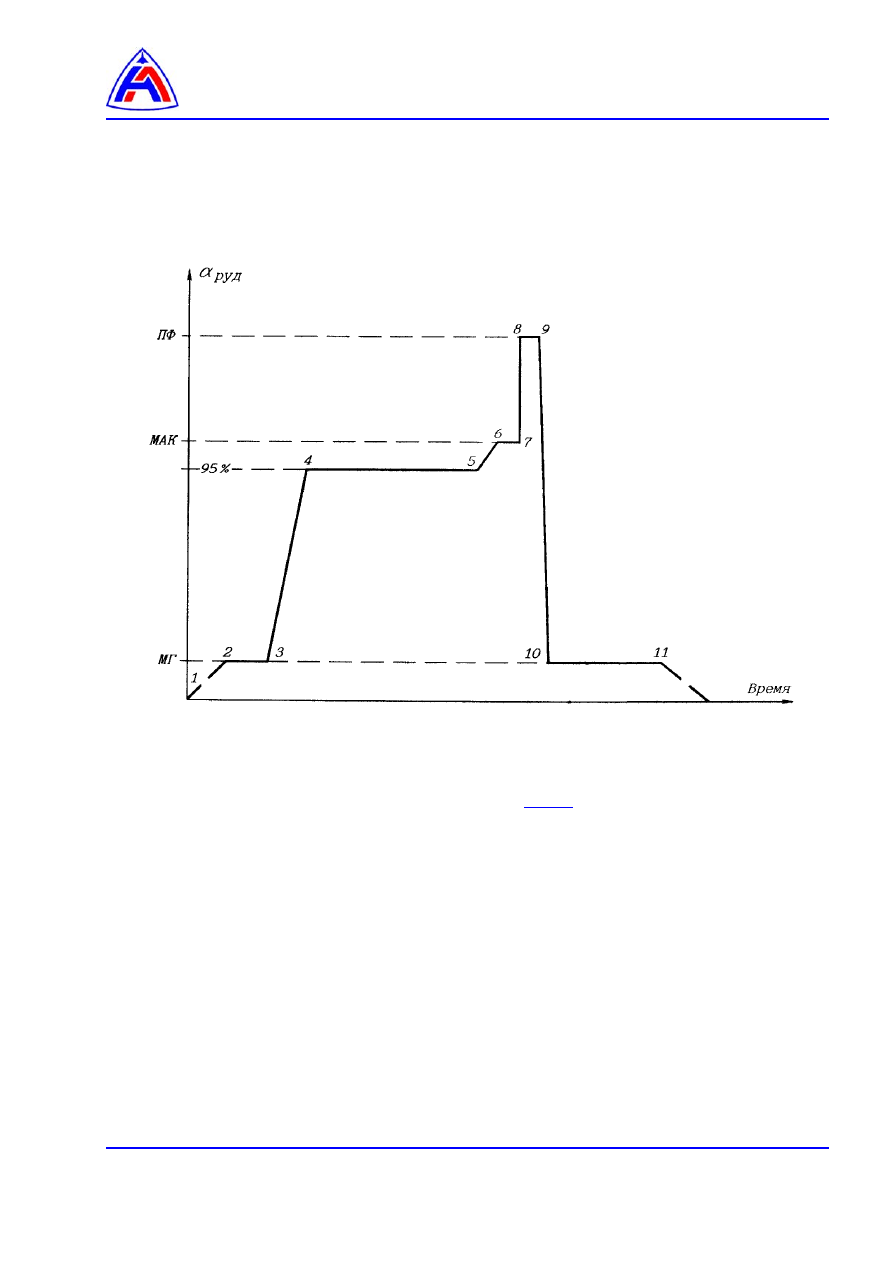

Рис. 1    График опробования двигателя без подключения средств наземного контроля

(пояснение к графику в

табл. 1

)






Режим «Б»







Таблица 1     Контроль параметров двигателя при опробовании двигателя без АРМ ДК-30



Пере

ход

 по



графику



опробования



(

рис

. 1

)

Режим,

Операция

Положение РУД и

органов управления на

АРМ ДК и в кабине

самолета

Время



рабо

ты



двигателя



Контроль параметров работы

двигателя

1 - 2

Запуск двигателя

РУД на упоре «МАЛЫЙ
ГАЗ»

Не
более
50 (70)с

Контролируйте запуск двигателя
(

96-А-72-00-00-02А-130А-А

).

2 - 3

«МАЛЫЙ ГАЗ»

РУД на упоре «МАЛЫЙ
ГАЗ»

30 с

Осмотр коммуникаций. Утечки
топлива и масла не допускаются.

Контролируйте:
t

4



≤ 460 °С и n

2

(n

2

 может быть на

2...3 % меньше, чем после
прогрева двигателя, переход

10 –

11

)

3 - 4

Увеличение n

2

 до 95

%

Плавно переместите
РУД в сторону упора
«МАКСИМАЛ»

30 с

Контролируйте  t

4

  и  n

2

.



4 - 5



1. Прогрев
двигателя


2. Проверка работы
противообледените
льной системы

РУД  в  положении,
соответствующем
n

2

 = 95 %.


Установите
последовательно на
3...4 с выключатель
«ПРОТИ-
ВООБЛЕДЕНЕНИЕ» в
положение «РУЧНОЕ»,
«ОТКЛЮЧ» или
«АВТОМАТ»

2 мин

Контролируйте: n

2

 = 95 %




При установке переключателя
«ПРОТИВООБЛЕДЕНЕНИЕ» в
положение «РУЧНОЕ» появляется
сигнал «ОБЛЕДЕН».

5 - 6

Выход на
максимальный
режим

Переместите; РУД на
упор «МАКСИМАЛ»

5 с

Контролируйте  увеличение
t

4

  и  n

2

.

6 - 7



Максимальный
режим

РУД на упоре
«МАКСИМАЛ»

10 с

Контролируйте
t

4



≤ 740 °С  и  n

2
