7.20.

Установите переключатель “ИЗМЕР НАПРЯЖ” в положение “Р

1

”. Задавайте давление Р

01

 на

датчике  ПАД-1,6  последовательно (0,30

± 0,01) кгс/см

2

  и (1,60

± 0,01) кгс/см

2

,  на

“ИНДИКАТОРЕ ПАРАМЕТРОВ” должны быть значения соответственно  1,125

± 0,040 и 6,000

± 0,050.
При  несоответствии  отрегулируйте  характеристику  измерителя  давления  Р

01

  методом

последовательных приближений винтами (

6 и 7, рис. 1

). Винт (

6

) производит параллельное

смещение характеристики. Винт (

7

) изменяет наклон характеристики.

7.21.

Отключите КПА ПВД от штуцера  датчика ПАД-1,6.

7.22.

Подключите трубопровод к штуцеру датчика, завинтите накидную гайку трубопровода.

7.23.

Установите выключатели в исходное положение (

96-А-72-00-00-02А-330А-А, п. 5

).

8.

Проверка и регулировка канала измерения давления масла (Рм)

8.1.

Подсоедините  к  датчику  давления  масла  ДАТ-4  гидравлический  пресс  типа  ГУМП-300  или
МП-60 с образцовым манометром не хуже класса точности 0,6.
 Разрешается  использовать  пресс    любого  другого  типа,  который  обеспечивает  изменение
давления от 0 до 5 кгс/см

2

.

Установите прессом давление по манометру, равное 3 кгс/см

2

.

8.2.

Выполните подготовительные работы в соответствии  п.1.

8.3.

Установите переключатель ”

n

1

-n

2

” в положение “

n

2

”.

8.4.

Включите выключатели “БЛОКИРОВКА ОТКАЗОВ” и “БЛОКИРОВКА

τ

 Рм min”.

8.5.

Включите  выключатели  “

n

2-1

”  и  “

n

2-2

”.  Ручкой  “

n

2

” “ГРУБО,  ТОЧНО”  установите  на

“ИНДИКАТОРЕ  ПАРАМЕТРОВ”

n

2



≥ 85 %.

 Лампа “СО” не должна гореть.

8.6.

Увеличивайте  давление  прессом  до  момента  загорания  сигнальной  лампы  ”СО”,
зафиксируйте при этом показание по манометру, которое должно составлять
(3,8

± 0,2) кгс/см

2

.

8.7.

Уменьшайте давление прессом до погасания сигнальной лампы “СО”. Продолжайте плавно
уменьшать давление до загорание сигнальной лампы “СО”. Показание манометра в момент
загорания сигнальной лампы должно составлять (1,9

± 0,2) кгс/см

2

.

8.8.

Ручками “

n

2

” “ГРУБО, ТОЧНО” установите на “ИНДИКАТОРЕ ПАРАМЕТРОВ”

57 % <

n

2

 < 85 % (лампа “СО” должна погаснуть).

8.9.

Уменьшайте давление прессом до загорания сигнальной лампы “СО”. Показание манометра
в момент загорания сигнальной лампы “СО” должно составлять (1,4

± 0,2) кгс/см

2

.

8.10.

При  несоответствии  настройки  (по  показаниям  манометра)  в  п.п. 8.6, 8.7, 8.9, проведите
регулировку  измерителя  Рм  винтами  (

7

) (параллельное  смещение)  и  (

6

) (разворот

характеристики) на блоке БДК. Вращение винтов (

6 и 7

) по часовой стрелке снижает точку

выдачи сигнала ”СО” по Рм (один оборот винтов (

6 и 7

) – 0,02 кгс/см

2

).

8.11.

Установите все элементы пульта в исходное положение (

96-А-72-00-00-02А-330А-А, п. 5

).









9.

Проверка канала БУФ

9.1.

Выполните подготовительные работы в соответствии п.1.

9.2.

Установите  переключатель  ”

n

-U”  в  положение  “

n

”.  Вращением  ручек  “

n

2

” “ГРУБО,  ТОЧНО”

установите по “ИНДИКАТОРУ ПАРАМЕТРОВ” значение 87

± 1. Включите выключатель “ВФ”.

Лампа “ИМ6” должна 3 раза включиться, после чего лампа “Ф” начнет мигать с частотой
(5

± 1) Гц.

9.3.

Установите переключатель “ИЗМЕР НАПРЯЖ” в положение “IФ”, а переключатель “IФ1-IФ2”
в положение “IФ1”.

9.4.

Вращайте  ручки  “РЕГУЛИРОВКА  IФ” “ГРУБО,  ТОЧНО”  по  часовой  стрелке  до  постоянного
загорания лампы “Ф”.  При этом значение  по  индикатору  должно  быть (60

± 6). Знак перед

числом (60

± 6) – не учитывать.

9.5.

Установите ручки “РЕГУЛИРОВКА IФ” “ГРУБО, ТОЧНО” на упор вращением против часовой
стрелки. Лампа “Ф” должна мигать.

9.6.

Установите переключатель “IФ1-IФ2” в положение “IФ2”.
Повторите п. 9.4.

9.7.

Установите элементы пульта в исходное положение (

96-А-72-00-00-02А-330А-А, п. 5

).

10.

Проверка  работы  сигнализации  предельных  частот  вращения  свободной  турбины
ГТДЭ (

n

тс max

)

10.1.

Выполните подготовительные работы в  соответствии

п. 1

.

10.2.

Установите переключатель ”

n

1

-n

2

” в положение “

n

1

” на ПНП-132Б-1, включите выключатель

“

n

тс

”.

Включите выключатель “БЛОКИР. ОТК”.

10.3.

Плавно  вращайте  ручки  “

n

1

” “ГРУБО, ТОЧНО”  до  загорания  сигнальной  лампы “

n

тс max

,

n

тк max

”. Зафиксируйте по “ИНДИКАТОРУ ПАРАМЕТРОВ” значение, которое должно

соответствовать 36,2

± 0,6.

10.4.

Установите элементы пульта в исходное положение (

96-А-72-00-00-02А-330А-А, п. 5

).

11.

Заключительные работы

11.1.

Отсоедините пульт ПНП-132Б-1 от контрольных соединителей.

11.2.

Установите  крышку  регулировочных  резисторов  КРД,  завинтите  крепежные  винты,
законтрите и опломбируйте их.

11.3.

Проведите работы по закрытию эксплуатационных люков самолета (РЭ самолета

).

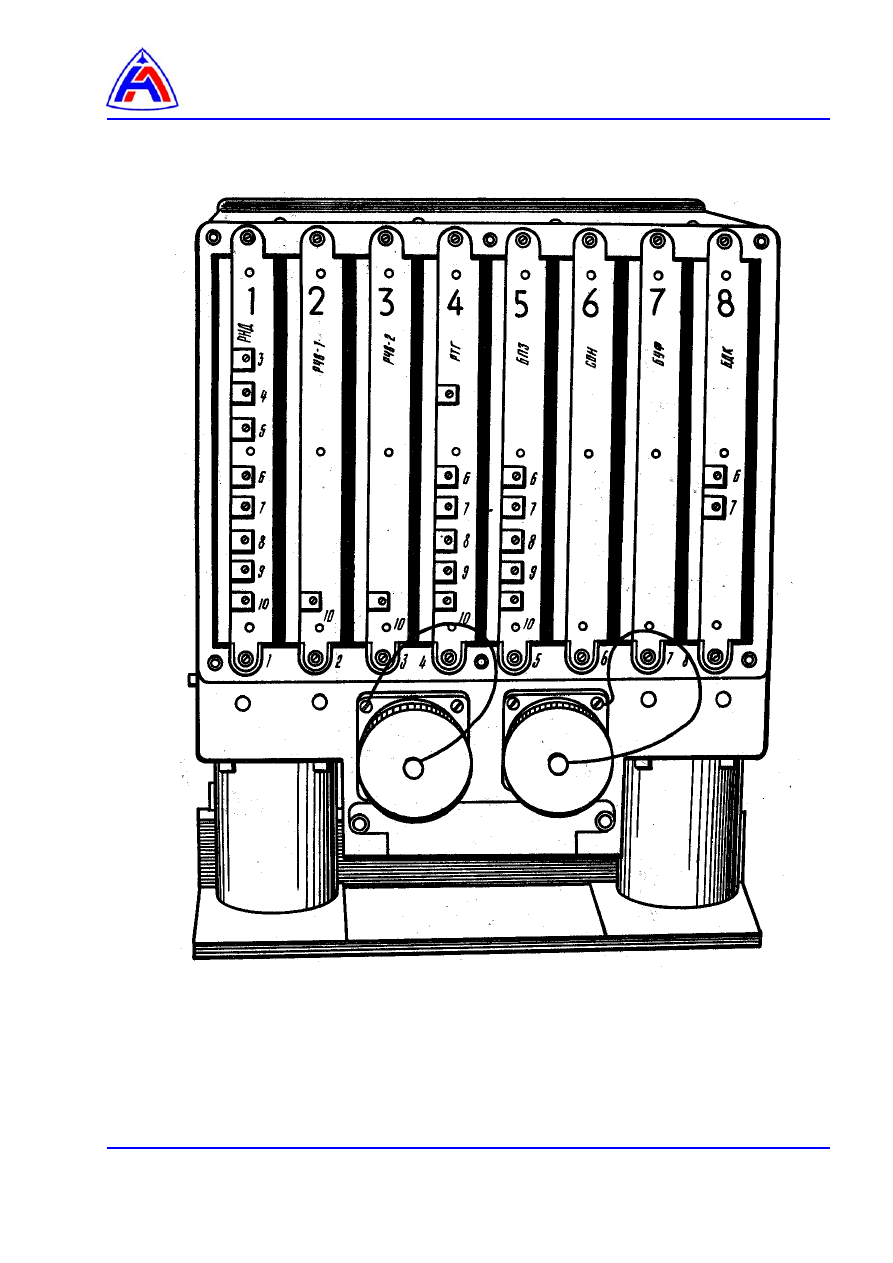

Рис. 1 Эксплуатационные регулировки КРД


















n1"Б" + 4

213

Т

1

*

,

К

n

1,

%

200

252

288

373

458

n1"Б" - 7.7

n1"ВР"= n1"Б"+ 4 %

n1"Б"- 3

n1"Б"

n1"Б"

n1"У"= n1 "Б"- 3 %









Примечание:
1.  Уровни  настроек  программы  КРД,  с  учетом  проведенных  регулировок,  указаны  в  формуляре

двигателя (при задании Т

01

 = 288К и S

1

 = 50 % с пульта ПНП).

2.  Перестройки  программы  ограничения

n

1

    выполняются  с  точностью ± 0,2 % по  частоте

вращения.

3. Диапазон эксплуатационных регулировок указан в.



96-А-72-00-00-00А-340А-А, п. 2











Рис. 2 Настройки программы ограничения  частоты вращения

n

1

 в КРД

в зависимости от Т

01

*
