Устройство турбореактивного двигателя - часть 2



Рис. 3. Зависимость степени сжатия от скорости полета


Чем больше скорость полета

с

0

,, тем больше скоростной напор, а следовательно, дав-

ление воздуха, подходящего к компрессору.

Таким образом, в полете воздух сжимается еще до компрессора.
Повышение  дарения  за  счет  скоростного  напора  называется

скоростной  степенью

сжатия и обозначается ε

СКОР

.

При  повышении  температуры  воздуха,  входящего  в  Компрессор,  степень  сжатия

компрессора  уменьшается.  Если  мы  изобразим  графически  изменение  степени  сжатия
компресcopa,  степени  сжатия  двигателя  и  скоростной  степени  сжатия  в  зависимости  от
увеличения скорости полета, то получим график, изображенный на рис. 3.

Скоростная степень сжатия ε

СКОР

 с увеличением скорости полета растет за счет уве-

личения скоростного напора, а степень сжатия компрессора ε

КОМП

 падает за счет подогре-

ва воздуха. В итоге степень сжатия двигателя, равная ε

ДВИГ

= ε

СКОР

× ε

КОМП

, будет расти и

при увеличении скорости полета до 1200

км/час увеличится на 30 – 40



% по сравнению со

степенью сжатия двигателя, которую он имел при работе на месте (когда с

0

 = 0).



ОСЕВОЙ КОМПРЕССОР

Осевой компрессор — лопаточная машина, которая засасывает воздух из атмосферы,

сжимает его и принудительно подает (нагнетает) в камеры сгорания. Он состоит из двух
элементов: неподвижного корпуса, где крепятся спрямляющие лопатки, и вращающегося
ротора, несущего рабочие лопатки (рис. 4).



Рис. 4. Ротор и корпус 11-ти ступенчатого осевого компрессора

Сочетание  одного  ряда  подвижных  рабочих  лопаток  и  одного  ряда  неподвижных

спрямляющих лопаток называется

ступенью осевого компрессора.

Воздух всасывается в осевой компрессор через кольцевую щель, образуемую корпу-

сом  и  ротором,  и

  при  сжатии  движется  параллельно  оси  вращения  ротора,  потому

КОМПРЕССОР

 и называется осевым.

Процесс сжатия воздуха в осевом компрессоре состоит из ряда последовательных

процессов сжатия его в каждой ступени.



Рис. 5. Сжатие воздуха в осевом компрессоре

Воздух, сжатый в первой ступени, перегоняется во вторую ступень, где сжимается,

перегоняется в третью ступень и сжимается и т. д., пока не пройдет сжатие во всех сту-
пенях компрессора. Высота лопаток ступеней 2, 3, 4, 5 и т. д. уменьшается, так как удель-
ный объем воздуха вследствие сжатия его уменьшается.

В каждой ступени воздух сжимается незначительно поэтому для получения давления

воздуха на выходе из компрессора порядка 5 - 7

кг/см

2

 осевые компрессоры современных

ТРД имеют 8 - 12 ступеней.

Схематически повышение давления воздуха в осевом компрессоре показано на рис.5.
В осевом компрессоре каждая ступень имеет свою степень сжатия (для разных сту-

пеней она может быть численно различной). Степень сжатия ступени - это отношение дав-
ления воздуха за ступенью к давлению воздуха до ступени:




ДО

ЗА

СТУП

Р

Р

=

ε


Где Р

ЗА

 – давление воздуха за ступенью компрессора, Р

ДО

 – давление воздуха до сту-

пени компрессора.

Численно ε

СТУП

 = 1,20 - 1,35  (для тех ступеней, где скорость движения воздуха не

превышает скорости звука). Степень сжатия осевого компрессора - это отношение (давле-
ния воздуха, выходящего из последней ступени компрессора, к давлению воздуха, входя-
щего в первую ступень компрессора.

Для выполненных осевых компрессоров степень сжатия равна 6,2 - 8.
Познакомимся с принципом работы ступени осевого компрессора.
Каждая  ступень  осевого  компрессора  состоит  из  вращающегося  рабочего  колеса  и

неподвижного спрямляющего аппарата.

Иногда перед первой ступенью современных осевых компрессоров устанавливается

еще один ряд лопаток - входной направляющий аппарат или входное устройство.

Работа каждого из этих устройств в процессе сжатия воздуха различна, поэтому рас-

смотрим ее раздельно.



А. Входной направляющий аппарат

Воздух, входящий в компрессор со скоростью

с

1

 движется параллельно оси компрес-

сора. Попадая в каналы, образуемые лопатками входного устройства, частицы воздуха из-
меряют  направление  движения - они  отклоняются  в  сторону  вращения  рабочего  колеса
(рис. 6, скорость

с

1

)

. Отклонение потока воздуха от осевого направления движения назы-

вается “закруткой” потока воздуха.

Предварительная  закрутка  потока  воздуха  по  направлению  вращения  колеса  позво-

ляет увеличить окружную скорость колеса и получить в ступени больший напор.

Таким образом, назначение входного устройства состоит в следующем: создать наи-

более выгодное направление потока воздуха на входе в рабочее колесо и этим улучшить
работу первой ступени.

Лопатки входного устройства иногда делают управляемыми - при изменении числа

оборотов компрессора специальный автомат поворачивает лопатки и этим изменяя вели-
чину закрутки потока воздуха, чтобы сохранить наиболее выгодное, безударное направле-
ние потока воздуха на входе в колесо.

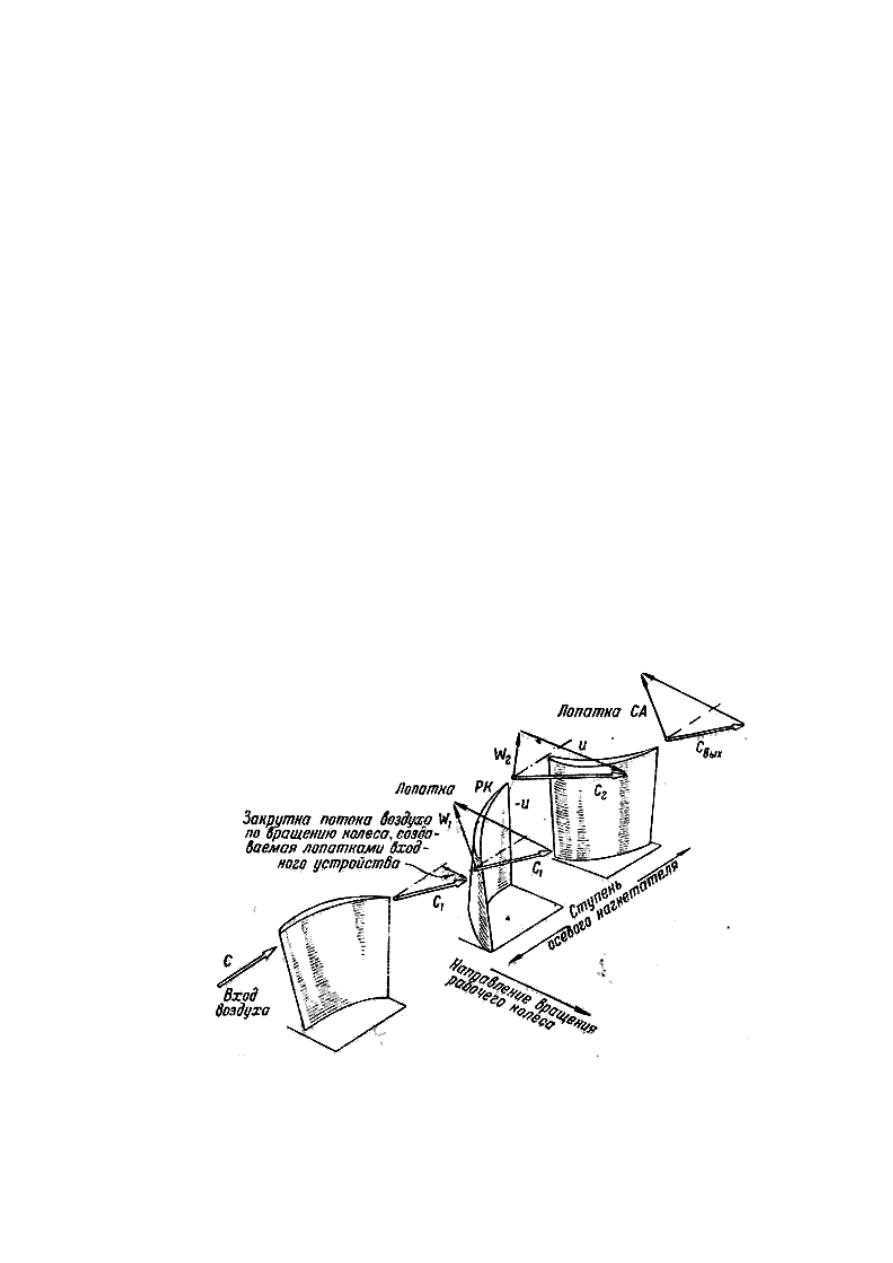

Рис. 6. Треугольники скоростей воздуха в ступени



Б. Рабочее колесо

Газовая турбина вращает ротор рабочего колеса компpeccopa, а лопатки колеса пере-

дают полученную энергию потоку воздуха.

Частицы, воздуха со скоростью

с

1

 подходят к лопаткам рабочего колеса (см. рис. 6).

Рабочая лопатка вращается со скоростью

u, равной окружной скорости вращения колеса.

Если бы поток воздуха был неподвижен, а двигались только рабочие лопатки, то ско-

рость движения частиц воздуха относительно лопаток была бы

–u.

Но поток воздуха имеет скорость

с

1

. В результате сложения скоростей с

1

 и -u части-

цы воздуха приобретают относительную скорость

w

1

  (скорость, с которой поток воздуха

движется относительно лопаток).

Скорости

С

1

, -

 u, w

1

 образуют треугольник скоростей на входе в рабочее колесо сту-

пени. Треугольник скоростей на входе изменяется в зависимости от величины секундного
расхода воздуха через компрессор (изменяется скорость

с

1

) и

 от скорости вращения колеса

компрессора (изменяется скорость

и).

Форма  лопаток  рабочего  колеса  и  их  взаимное  расположение  подобраны  так,  что

между лопатками образуются расширяющиеся каналы.

Воздух, двигаясь в расширяющемся канале, уменьшает свою скорость движения, по-

этому  относительная  скорость  на  выходе  из  канала

w

2

  меньше  относительной  скорости

воздуха

w

1

  на входе в канал.

За счет уменьшения относительной скорости давление воздуха в каналах колеса по-

вышается.

Рабочие лопатки сжимают воздух, поворачивают поток воздуха и увеличивают абсо-

лютную скорость движения воздуха до величины

с

2

. Абсолютная скорость воздуха на вы-

ходе из рабочего

с

2

колеса больше скорости на входе

с

1

 на 50—70 м/сек за счет энергии,

получаемой воздухом от рабочих лопаток.

Таким образом, энергия, получаемая рабочим колесом, расходуется на сжатие возду-

ха, на увеличение его скоростной энергии и на преодоление гидравлических потерь в ка-
налах между рабочими лопатками.



В. Спрямляющий аппарат

Лопатки  спрямляющего  аппарата  неподвижно  закреплены  в  корпусе  компрессора.

Они имеют хорошо обтекаемую форму и специально изогнуты для изменения направле-
ния  потока  воздуха.  Между  лопатками  спрямляющего  аппарата  получаются  расширяю-
щиеся каналы - диффузоры.

Частицы воздуха со скоростью

w

2

 (рис. 6) отбрасываются рабочим колесом к спрям-

ляющему аппарату. Вращаясь вместе с колесом, они получил окружную скорость -

и. По-

падая  в  каналы  спрямляющего  аппарата,  частицы  воздуха  тормозятся,  их  окружная  ско-
рость уменьшается. Поэтому на треугольнике скоростей на входе в спрямляющий аппарат
окружная скорость

и направлена в другую сторону, чем было на треугольнике скоростей

на входе в рабочие колесо, хотя величина ее осталась без изменения.

В результате сложения скоростей

w

2

, и

и получается абсолютная скорость c

2

. Имея

эту скорость, поток воздуха входит в каналы спрямляющего аппарата.

В  каналах  спрямляющего  аппарата  скорость  потока  воздуха  уменьшается  от

с

2

  до

с

ВЫХ

, а давление увеличивается.

Напишем для этого случая уравнение, которым мы пользовались при рассмотрении

входа воздуха в двигатель во время полета:




5

,

3

2

2

2

2

2

2000

1

⎥

⎦

⎤

⎢

⎣

⎡

−

+

=

Т

с

с

Р

Р

ВЫХ

ВЫХ


Скорость на выходе из направляющего аппарата

с

ВЫХ

 меньше скорости на входе

с

2

.

Поэтому  дробь,  стоящая  в

  скобках,  всегда  будет  иметь  положительную  величину,  т.  е.

Рвых будет больше Р

2.

Лопатки спрямляющего аппарата изогнуты так, чтобы направление скорости

с

ВЫХ

 с

которой воздух покидает ступень, совпадало или немного отличалось от направления ско-
