Устройство турбореактивного двигателя - часть 1

1.

ПРОЦЕСС СЖАТИЯ ВОЗДУХА



Для  работы  турбореактивного  двигателя  необходима  непрерывная  подача  сжатого

воздуха в камеры сгорания. Сжатие воздуха в этих типах двигателей происходит в специ-
альных лопаточных машинах — компрессорах.

Лопаточными машинами компрессоры называются потому, что рабочими элемента-

ми в них являются лопатки. Компрессор турбореактивного двигателя приводится во вра-
щение газовой турбиной.

При сжатии воздуха температура его повышается на 100—200° С.
В  сжатом  и  подогретом  воздухе  топливо  хорошо  испаряется,  быстро  и  полностью

сгорает.

На современных турбореактивных двигателях применяются два типа компрессоров:

центробежные и осевые. Каждый из них имеет свои преимущества и недостатки.



СТЕПЕНЬ СЖАТИЯ

Главной величиной, характеризующей компрессор турбореактивного двигателя, яв-

ляется  степень  повышения  давления  воздуха  в  компрессоре,  называемая  еще  степенью
сжатия; обозначают ее греческой буквой “эпсилон” - ε.

Степень  сжатия  компрессора - это  отношение  давления  воздуха  на  выходе  из  ком-

прессора к давлению воздуха на входе в него:



;

1

2

Р

Р

комп

=

ε



Где Р

2

 – давление на выходе компрессора, Р

1

 – давление на входе компрессора.

Степень сжатии — величина безразмерная, она показывает, во сколько раз повыша-

ется давление воздуха в компрессоре по сравнению с давлением воздуха перед ним.

Если взять отношение давления воздуха за компрессором к давлению воздуха, окру-

жающего двигатель, то получим степень сжатия двигателя:



;

0

2

Р

Р

комп

=

ε



Где Р

0

 – давление атмосферного воздуха.

Чтобы представить себе разницу между этими двумя величинами, подсчитаем их для

следующих условий: - скорость полета с

0

 = 0; давление окружающего воздуха Р

О

 = 1,033

кг/см

2

; давление перед компрессором Р

1

 = 0,92 кг/см

2

; давление за компрессором Р

2

 = 4,35

кг/см

2

. Тогда:



73

,

4

92

,

0

35

,

4

1

2

=

=

=

Р

Р

комп

ε





21

,

4

033

,

1

35

,

4

0

2

=

=

=

Р

Р

двиг

ε




Как видно, ε

ДВИГ

 меньше ε

КОМП

.

Для  современных  ТРД  величина  степени  сжатия  компрессора  лежит  в  пределах  от

4,2 до 7,1 (иногда 8).

Степень сжатия двигателя зависит от скорости вращения колеса (ротора) компрессо-

ра, от высоты полета (от температуры окружающего воздуха) и от скорости полета.

С увеличением скорости вращения колеса компрессора степень сжатия компрессора

увеличивается.

В осевом компрессоре с увеличением числа его оборотов окружная скорость движе-

ния  лопаток  растет.  Вследствие  этого  увеличиваются  силы,  сжимающие  воздух,  и,  сле-
довательно, давление воздуха, выходящего из компрессора.

Так как давление воздуха на входе в компрессор остается постоянным (оно не зави-

сит от скорости вращения колеса компрессора), то степень сжатия компрессора увеличи-
вается.

В  центробежном  компрессоре  с  увеличением  числа  его  оборотов  растет  окружная

скорость колеса компрессора. Вследствие этого увеличиваются центробежные силы, сжи-
мающие  воздух,  и,  следовательно,  давление  воздуха,  выходящего  из  компрессора.  В  ре-
зультате степень сжатия компрессора увеличивается.



ВХОД ВОЗДУХА В ДВИГАТЕЛЬ

Имея общее представление о работе турбореактивного двигателя и процессах, кото-

рые  происходят  в  воздушно-газовом  потоке,  протекающей  через  двигатель,  рассмотрим
теперь  более  подробно  работу  отдельных  элементов  ТРД  и  процессы,  происходящие  в
них.

Воздухоподводящие или входные каналы служат для подвода воздуха к компрессору

с возможно меньшими потерями.

Входной канал является частью конструкции самолета или образуется обводами ка-

потов двигателя и самого двигателя.

Изменение параметров воздуха во входном канале будет различно в зависимости от

условий работы двигателя: на месте или в полете.

Поэтому рассмотрим отдельно эти два случая.



А. Двигатель работает на месте (скорость полета с

0

 = 0)

При работе двигателя на месте компрессор засасывает воздух из окружающей атмо-

сферы. Скорость воздушного потока при подходе к двигателю возрастает от нуля у невоз-
мущенного воздуха впереди двигателя (сечение 0-0) до скорости с

1

 на входе в компрессор

(сечение 1-1, рис. 1).

Для различных турбореактивных двигателей величина скорости с

1

лежит в пределах

от 70 до 180 м/сек.

Как показывает опыт, температура и давление воздуха во входном канале падают.
Чтобы  понять,  почему  это  происходит,  напишем  уравнение  энергии  движущегося

потока воздуха для сечений 0-0 и 1-1



g

c

RT

k

k

g

c

RT

k

k

2

1

2

1

2

1

1

2

0

0

+

−

=

+

−




Где k – показатель адиабаты, R – газовая постоянная, g – ускорение свободного па-

дения.

Так как двигатель работает на месте  (неподвижен), то скорость с

0

 = 0. В этом случае

уравнение энергии будет:



g

c

RT

k

k

RT

k

k

2

1

1

2

1

1

0

+

−

=

−



Подставив в последнее уравнение численное значение k, g, R, определим температу-

ру Т

1.

. Она будет равна:



Из уравнения видно, что температура воздуха на входе в компрессор Т

1

 должна быть

ниже,  чем  температура  окружающего  воздуха  Т

0

.  Для  существующих  ТРД  это  падение

температуры составляет 8—10°. Разделив все члены этого уравнения на Т

0

, получим:

2000

2

1

0

1

с

Т

Т

−

≈



0

2

1

0

1

2000

1

Т

с

Т

Т

−

≈

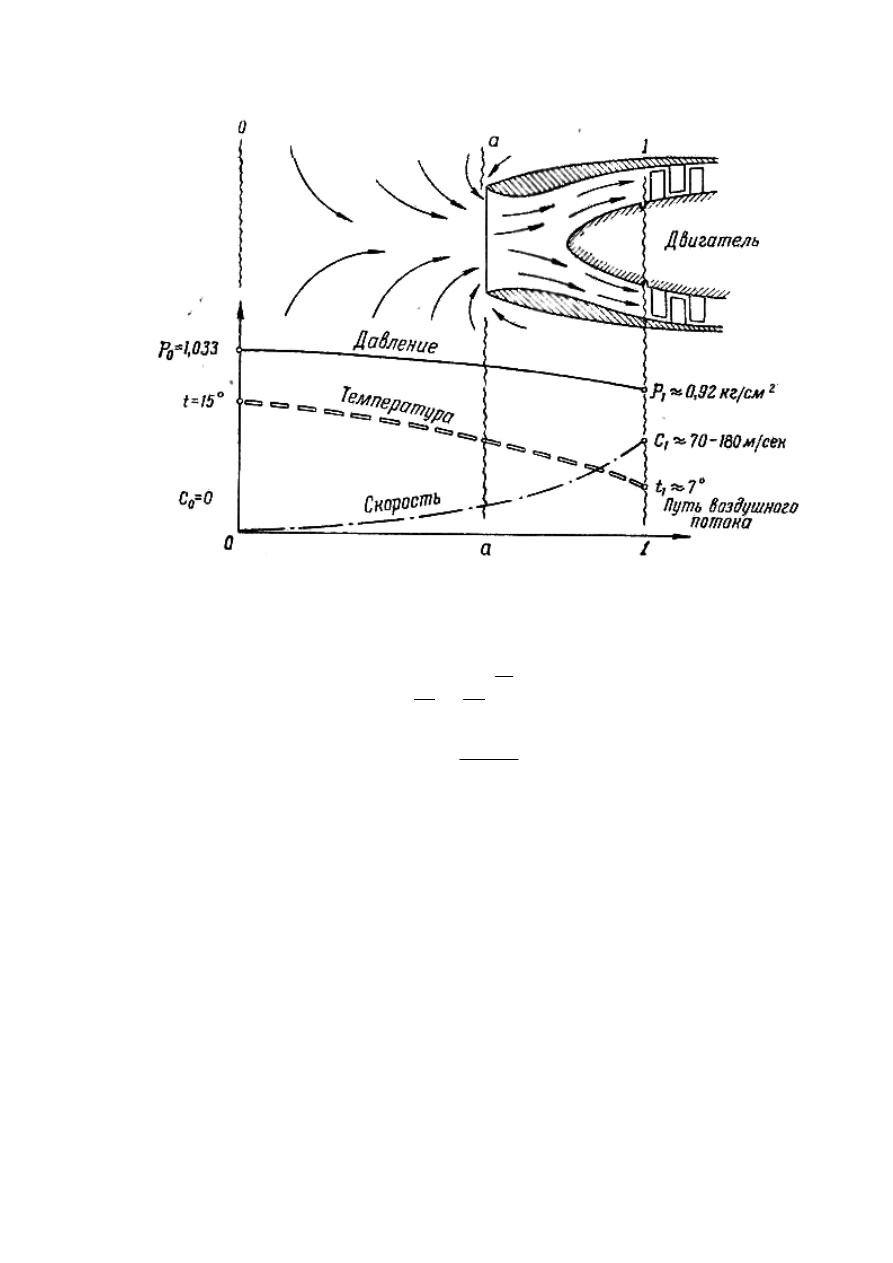

Рис.1 Изменение параметров воздуха при работе двигателя на месте.



Заменим отношение температур отношением  давлений (считая процесс адиабатиче-

ским) и определим давление воздуха на входе в компрессор:





k

k

Р

Р

Т

Т

1

0

1

0

1

−

⎟⎟

⎠

⎞

⎜⎜

⎝

⎛

=





5

,

3

0

2

1

0

1

2000

1

⎥

⎦

⎤

⎢

⎣

⎡

−

=

Т

с

Р

Р


Так как с

1

 = 70-180 м/сек, то численная величина квадратной скобки будет меньше

единицы. Следовательно, давление на входе в компрессор Р

1

 будет меньше давления ок-

ружающего воздуха Р

0

. Для выполненных ТРД падение давления во входном канале со-

ставляет 0,1-0,16 кг/см

г

.



В. Двигатель работает в полете

Когда скорость полета с

0

 больше скорости подхода воздуха к компрессору с

1

, то бу-

дет  происходить  поджатие  воздуха  за  счет  скоростного  напора  еще  до  входа  воздуха  в
компрессор - до сечения 1-1 (рис. 2).

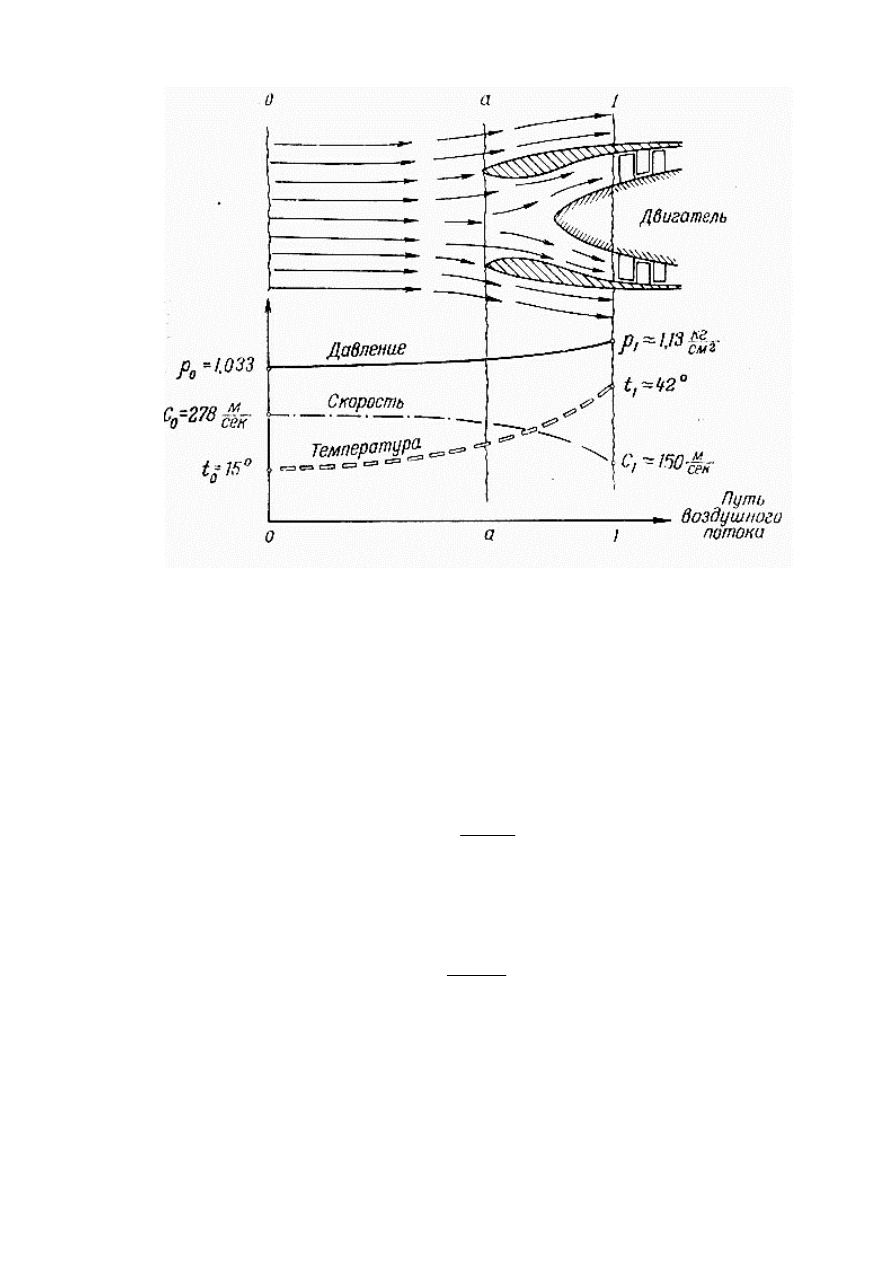

Рис.2 Изменение параметров воздуха при работе двигателя в полете.


Воздушный поток набегает на воздухозаборник. Струйки воздуха располагаются так,

что часть их входит в воздухозаборник, а часть расходится и обтекает его снаружи.

Струйки воздуха, входящие в воздухозаборник, образуют поток, который начинается

перед двигателем и, постепенно расширяясь, входит в заборник. Воздух движется по ка-
налу, образованному струйками, обтекающими воздухозаборник.

Скорость воздуха на участке

0 - 1 падает, а давление и температура возрастают.

Температура воздуха перед входом в компрессор будет больше, чем температура ок-

ружающего воздуха. Из уравнения энергии движущегося потока воздуха получим:




Так как

С

0



во время полета больше

с

1

, то дробь имеет положительную величину, ко-

торую надо прибавить к Т

0

.

2000

2

1

2

0

0

1

с

с

Т

Т

−

+

=

Давление воздуха на входе в компрессор будет больше, чем давление окружающего

воздуха за счет использования скоростного напора. Это видно из уравнения:




5

,

3

0

2

1

2

0

0

1

2000

1

⎥

⎦

⎤

⎢

⎣

⎡

−

+

=

Т

с

с

Р

Р


Например, при скорости полета 1000

км/час с

а



= 278

м/сек

и при скорости входа воз-

духа в компрессор

с

1

 = 150

м/сек

давление воздуха на входе в компрессор будет Р

1

= 1,13

кг/см

2

, а



температура достигнет 42

0

 С.
