Руководство пользователя контроллера DL06. Номер руководства D0-06USER-M-RUS - 13





Глава

 4:

Характеристики



и



работа



процессора

4—49



»



Настройка



порта

 2

на

 DirectNET



В

 DirectSOFT

выберите



меню

 PLC,

далее

 Setup,

затем

 Secondary Comm Port…



Порт

 (Port).

Из



списка



номеров



портов



в



верхней



части



окна



выберите

 «Port2».



Протокол

 (Protocol).

Установите



метку

 «DirectNET»

в



левой



части



окна

 (

на



Ручном



Программаторе



используйте

 AUX 56

и



выберите

 «DNET»)

и



вы



увидите



следующее



окно









Время



ожидания

 (Timeout).

Время



ожидания



порта



после



посылки



им



сообщения



и



до



получения



реакции



перед



регистрацией



ошибки



Время



задержки

 RTS (Ready to Send) ON/OFF.

Время



задержки

 RTS ON —

это



время



между



установлением



сигнала



на



линии

 RTS DL06

и



передачей



данных

Время



задержки

 RTS OFF —

это



время



после



окончания



передачи



данных

 DL06

и



снятием



сигнала



на



линии

 RTS.

При



использовании

 DL06

в



многоточечной



сети



Время



задержки

 RTS ON

должно



быть



не



менее

 5

мс

Время



задержки

 RTS OFF

должно



быть



не



менее

  2

мс

А



если



у



Вас



проблемы



с



синхронизацией

то



эти



времена



должны



быть



увеличены



Номер



станции

 (Station Number).

Для



того

чтобы



сделать



порт



Процессора



ведущим



устройством

 DirectNET

выберите



в



качестве



номера



станции

 «1».

Разрешенный



диапазон



номеров



станций



для



ведомых



устройством

 DirectNET —

от

 1

до

 90 (

каждое



ведомое



устройство



должно



иметь



уникальный



номер

).

При



включении



питания



порт



автоматически



устанавливается



в



режим



ведомого



устройства

который



сохраняется



до



тех



пор

пока

 DL06

не



начнет



выполнять



сетевые



команды



релейной



логики

использующие



порт



как



Ведущее



устройство

После



выполнения



этих



команд



порт



возвращается



в



режим



ведомого



устройства

пока



релейная



логика



снова



не



использует



этот



порт



Скорость



передачи



в



бодах

 (Baud Rate).

Доступны



скорости



передачи

 300, 600,

900, 2400, 4800, 9600, 19200

и

 38400

бод

Сначала



выберите



наибольшую



скорость



передачи

и



снижайте



скоростям

если



при



передаче



возникают



ошибки



в



данных



или



помехи



в



линии

Вы



должны



установить



одинаковую



скорость



передачи



данных



для



всех



устройств



сети

.



Стоповые



биты

 (Stop Bits).

Для



использования



в



протоколе



выберите



в



качестве



стоповых



битов

 1

или

 2.



Контроль



четности

 (Parity).

Для



контроля



ошибок



выберите

  «

нет

», «

четное

»

или



«

нечетное

».



Формат

 (Format).

Выберите



либо



шестнадцатеричный

 (HEX),

либо

 ASCII

формат

.



Затем



нажмите



клавишу

указывающую



на



запоминание



конфигурации



процессором

 DL06,

и



потом



нажмите

 «Close».

4—50



Глава

 4:

Характеристики



и



работа



процессора

.



»



Протокол

 Non–Sequence



 (ASCII

ввод

/

вывод



и



Печать

)



Настройка



порта



на



работу



с



протоколом

 Non-Sequence



Настройка



порта

 2

на



работу



с



протоколом

 Non-Sequence

разрешает



процессору



использовать



порт

 2,

чтобы



читать



или



записывать



необработанные



строки

 ASCII-

символов

используя



команды

 ASCII.

Смотрите



команды

 ASCII

ввода

/

вывода



и



команды



печати

 (PRINT)

в



главе

 5.



В

 DirectSOFT

выберите



меню

 PLC,

далее

 Setup,

затем

  “Secondary Comm Port”



Порт

 (Port).

Из



списка



номеров



портов



в



верхней



части



окна



выберите

 «Port2».



Протокол

 (Protocol):

Установите



на



метку

 «Non-sequence»

в



левой



части



окна









Время



ожидания

 (Timeout).

время



ожидания



порта



после



посылки



им



сообщения



и



до



получения



реакции



перед



регистрацией



ошибки



Время



задержки

 RTS (Ready to Send) ON/OFF.

Время



задержки

 RTS ON —

это



время



между



установлением



сигнала

 RTS

и



передачей



данных

Время



задержки

 RTS OFF —

это



время



после



окончания



передачи



данных

 DL06

и



снятием



сигнала

 RTS .



Биты



данных

 (Data Bits):

Выберите

 7

или

 8

бит



соответствующее



числу



информационных



бит

для



подключенного



устройства



Скорость



передачи

 (Baud Rate).

Доступны



скорости



передачи

 300, 600, 900, 2400, 4800,

9600, 19200

и

 38400

бод

Сначала



выберите



наибольшую



скорость



передачи

и



снижайте



скоростям

если



при



передаче



возникают



ошибки



в



данных



или



помехи



в



линии

Вы



должны



установить



одинаковую



скорость



передачи



данных



для



всех



устройств



сети

Обратитесь



к



соответствующему



руководству



на



подключаемое



изделие



за



дополнительной



информацией

.



Стоповые



биты

 (Stop Bits).

Выберите

 1

или

 2

стоповых



бита



так

чтобы



это



число



соответствовало



числу



стоповых



бит



подключаемого



устройства



Контроль



четности

 (Parity).

Для



контроля



ошибок



выберите

  «

нет

», «

четное

»

или



«

нечетное

»

так

чтобы



это



значение



соответствовало



настройке



подключаемого



устройства



Подавления



эхо

 (Echo Suppression):

Выберите



кнопку

соответствующую



Вашему



виду



подключения



порта

 2.



Аппаратное



управление



потоком



данных

 (Xon/Xoff Flow Control):

Выберите



этот



пункт

если



Вы



имеете



подключаемые



к



Порту

 2

устройства



с



сигналами

 RTS

и

 CTS.



Управление



потоком



данных



через

 RTS (RTS Flow Control):

Выберите



этот



пункт

если



Вы



имеете



подключаемые



к



Порту

 2

устройства



с



сигналом

 RTS.



Затем



нажмите



клавишу

указывающую



на



запоминание



конфигурации



Процессором

 DL06,

и



потом



нажмите

 «Close».

Глава

 4:

Характеристики



и



работа



процессора

4—51



»

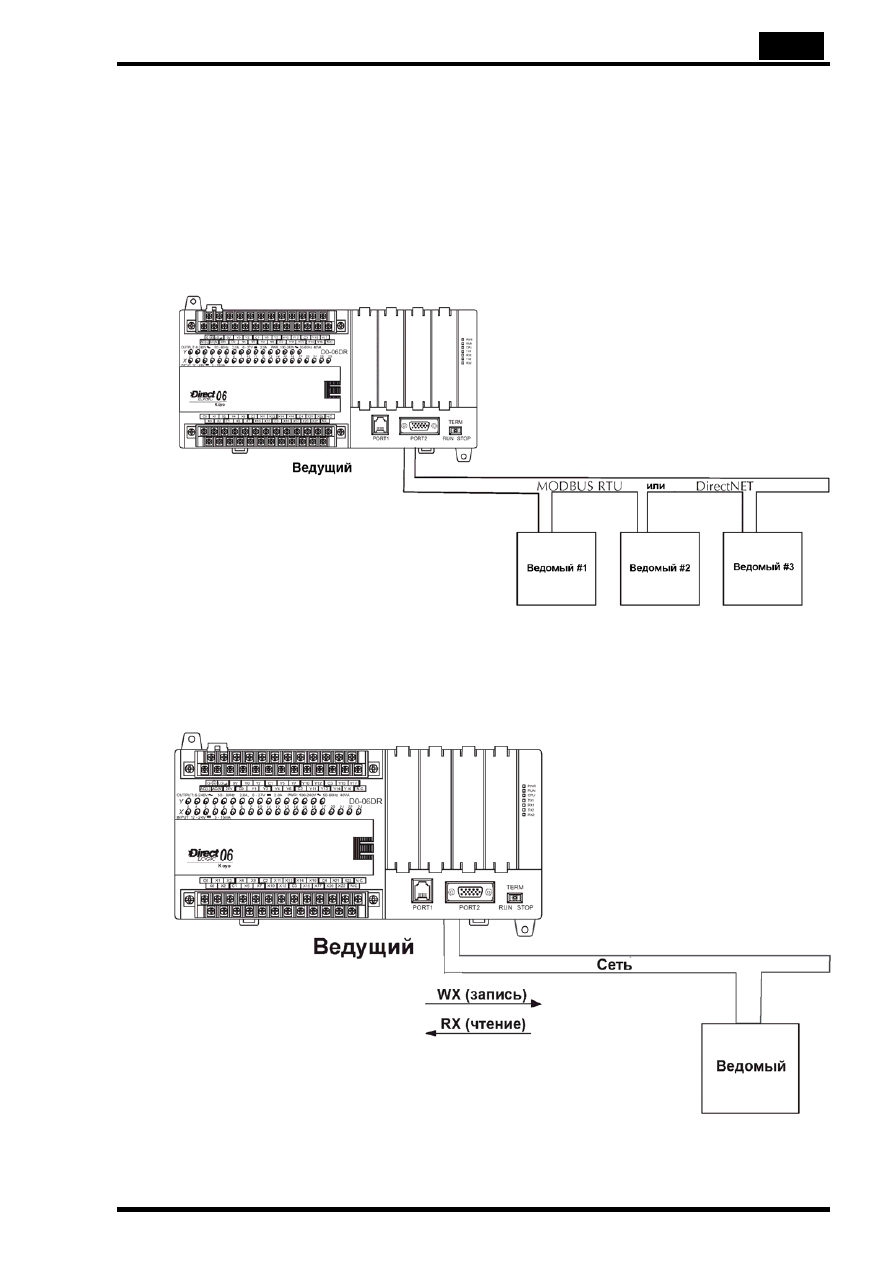

Функционирование



сети



в



режиме



ведомого



устройства





В



данном



разделе



рассматривается



вопрос

каким



образом



другие



устройства



в



сети



могут



быть



подключаться



к



порту



процессора

который



сконфигурирован



Вами



как



ведомое



устройство

 (DL06) DirectNET Slave

или

 MODBUS Slave.

Ведущее



устройство



MODBUS

должно



использовать



протокол

 MODBUS RTU

для



установления



соединения



с

 DL06

в



качестве



ведомого



устройства

Программа



этого



Ведущего



устройства



должны



посылать



код



функции

 MODBUS

и



адрес

 MODBUS

для



указания



ячейки



памяти



ПЛК

входящей



в



состав

 DL06.

Ведущее



устройство

 DirectNET

использует



обычные



адреса



для



доступа



к



процессору

 DL06

и



к



системе

Не



требуется



никаких



команд



релейной



логики



процессора



для



поддержания



функционирования

 MODBUS

или

 DirectNET

в



качестве



ведомого



устройства

Поддерживаемые



коды



функций

 MODBUS.



Коды



функций

 MODBUS

определяют



тип



запроса

чтение



или



запись

а



также



относится



ли



запрос



к



одному



данному

либо



к



группе



данных

Ниже



приводятся



коды



функций

 MODBUS,

поддерживаемые

 DL06.



Коды



функций



MODBUS



Функция



Доступные



типы



данных

 DL06





01

Чтение



группы



обмоток



Y, CR, T, CT



02

Чтение



группы



входов

 X,

SP



05

Установка

/

сброс



одного



реле



Y, CR, T, CT



15

Установка

/

сброс



группы



реле



Y, CR, T, CT



03,04

Чтение



значения



с



одного



или



большего



числа



регистров





06

Запись



значения



в



один



регистр

 V



16

Запись



значения



в



группу



регистров

 V









Определение



адресов

 MODBUS



Существуют



два



способа

с



помощью



которых



большинство



программных



средств



ведущего



устройства



может



специфицировать



ячейку



памяти



ПЛК

Ими



являются



Указание



типа



данных



и



адреса

 MODBUS,



Указание



только



адреса

 MODBUS.





4—52



Глава

 4:

Характеристики



и



работа



процессора

.



»



Если



программное



обеспечение



требует



тип



данных



и



адрес





Многие



программные



пакеты



ведущих



устройств



позволяют



указать



тип



данных



MODBUS

и



адрес

 MODBUS,

которые



соответствуют



ячейке



памяти



ПЛК

Это



наиболее



простой



способ

но



не



все



пакеты



имеют



такую



возможность

Уравнение

применяемое



для



вычисления



адреса

учитывает



тип



данных

который



вы



используете

В



этих



целях



типы



данных



ПЛК



разделяются



на



две



категории



Дискретные

 — X, SP, Y, CR, S, T, C (

контакты



Слова

 — V,

Текущее



значение



таймера

Текущее



значение



счетчика



В



любом



случае



вы



по



существу



преобразуете



восьмеричный



адрес



ПЛК



в



десятичный



и



добавляете



соответствующий



адрес

 MODBUS (

если



необходимо

).

В



таблице



ниже



приведено



точное



уравнение

используемое



для



каждой



группы



данных



Тип



памяти

 DL06



Кол

-

во



(

десят

)



Диапазон



ПЛК



(

восьмеричный

)



Диапазон



адресов



MODBUS

(

десятичный

)



Тип



данных



MODBUS



Для



Дискретного



типа



данных

 …..

Преобразовать



адрес



ПЛК



в



десятичный

 +

Начало



диапазона

 +

Тип



данных



Входы

 X

256

X0-X377

2048-2303

Входы



Специальные



реле

 (SP)

512

SP0-SP777

3072-3583

Входы



Выходы

 (Y)

256

Y0-Y377

2048-2303

Реле



Управляющие



реле

 (CR)

512

C0-C777

3072-4583

Реле



Контакты



таймера

 (T)

128

T0-T177

6144-6271

Реле



Контакты



счетчика

 (

С

T) 128

CT0-CT177  6400-6527

Реле



Биты



состояния

 Stage (S)

256

S0-S377

5120-5375

Реле



Для



типов



данных

 «

Слово

» ….

Преобразовать



адрес



ПЛК



в



десятичный

 +

Тип



данных



Текущие



значения



таймера



(V)

128 V0-V177

0-127

Регистр



входов



(Input Register)

Текущие



значения



счетчика



(V)

128 V1000-V1177  512-639

Регистр



входов



(Input Register)

V-

память

данные



пользователя

 (V)

3968 V1200-V7377

640-3839

Регистр



хранения



(Holding Register)

V-

память

неразрушаемая

 (V)  128

V7600-V7777

3968-4095

Регистр



хранения



(Holding Register)

Глава

 4:

Характеристики



и



работа



процессора

4—53



»





На



следующих



примерах



показано

как



сформировать



адрес



и



тип



данных

 MODBUS

для



программного



обеспечения



ведущего



устройства

в



котором



требуется



этот



формат

Пример

 1: V2100



Найти



адрес

 MODBUS

для



пользовательской



ячейки



памяти

 V2100



1.

Найдите



ячейку

 V-

памяти



в



таблице



2.

Преобразуйте

 V2100

в



десятичный



вид

 (1088)

Регистр



хранения

 1088



3.

Используйте



тип



данных

 MODBUS

из



таблицы

 V

Память

данные



пользователя

 (V)

3200

V1200 – V7377 640 – 3839

Регистр



хранения

 (Holding)





Пример

 2: Y20



Найти



адрес

 MODBUS

для



выхода

 Y20

 1.

Найдите



выхода

 Y

в



таблице

 2.

Преобразуйте

 Y20

в



десятичный



вид

 (16)

Реле

 2064

 3.

Прибавьте



стартовый



адрес



для



диапазона

 (2048)

 4.

Используйте



тип



данных

 MODBUS

из



таблицы



Выходы

 (Y)

256

Y0– Y377  2048 - 2303

Реле







Пример

 3:

текущее



значение



Т

10



Найти



адрес

 MODBUS

для



получения



текущего



значения



таймера



Т

10



1.

Найдите



таймера



в



таблице

 2.

Преобразуйте



Т

10

в



десятичный



вид

 (8)

Регистр



входа

 8



3.

Используйте



тип



данных

 MODBUS

из



таблицы



Текущие



значения



таймера

 (V)



128

V0 – V177

0 – 127

Регистр



входа

 (Input)





Пример

 4:

С

54



Найти



адрес

 MODBUS

для



управляющего



реле



С

54

 1.

Найдите



управляющие



реле



в



таблице



2.

Преобразуйте



С

54

в



десятичный



вид

 (44)

Реле

 3116

 3.

Прибавьте



стартовый



адрес



для



диапазона

 (3072)

 4.

Используйте



тип



данных

 MODBUS

из



таблицы



Управляющее



реле

 (

С

R) 512

С

0

–

С

77



3072

- 3583

Реле









4—54



Глава

 4:

Характеристики



и



работа



процессора

.



»



Если



программное



обеспечение



для

 MODBUS

требует



только



адрес





Некоторые



программы



не



позволяют



указывать



тип



данных



и



адрес

 MODBUS.

Они



могут



указывать



только



адрес

Эта



ситуация



требует



других



шагов



при



определении



адреса

но



они



также



достаточно



просты

По



существу

 MODBUS

тоже



разделяет



типы



данных



по



диапазонам



адресов

Отсюда



следует

что



адреса



достаточно



для



выбора



типа



данных



и



ячейки



памяти

Это



часто



называют

 «

добавление



смещения

».

Важно



запомнить

что



в



вашем



базовом



программном



обеспечении



доступны



два



различных



режима



адресации



Режим

 484



Режим

 584/984

Мы



рекомендуем



вам



использовать



режим



адресации

 584/984,

если



ваше



программное



обеспечение



это



позволяет

Режим

 584/984

позволяет



иметь



доступ



к



большему



числу



ячеек



памяти



для



каждого



типа



данных

Если



ваше



программное



обеспечение



поддерживает



только



режим

 484,

то



некоторые



ячейки



памяти



ПЛК



могут



быть



недоступны

.

Уравнение

применяемое



для



вычисления



адреса

учитывает



тип



данных

который



вы



используете

В



этих



целях



типы



данных



ПЛК



разделяются



на



две



категории



Дискретные

 — X, SP, Y, CR, S, T, C (

контакты



Слова

 — V,

Текущее



значение



таймера

Текущее



значение



счетчика



В



любом



случае



вы



по



существу



преобразуете



восьмеричный



адрес



ПЛК



в



десятичный



и



добавляете



соответствующий



адрес

 MODBUS (

если



необходимо

).

В



таблице



ниже



приведено



строгое



уравнение

используемое



для



каждой



группы



данных



Дискретный



тип



данных



Тип



памяти

 DL06

Диапазон



ПЛК



(

восьмерич

Адрес



режима

 484

Адрес



режима



584/984

Тип



данных



MODBUS

GX0-GX1746



1001 - 1999

10001 - 10999

Входы



Глобальные



входы

 (GX)

GX1747-GX3777



11000 - 12048

Входы



Входы

 (X)

X0-X1777

12049 - 13072

Входы



Специальные



Реле

 (SP)

SP0-SP777 -

13073 - 13584



Входы



Глобальные



выходы

 (GY)

GY0 – GY3777

1 - 2048

1 - 2048

Выходы



Выходы

 (Y)

Y0-Y1777

2049 - 3072

2049 - 3072

Выходы



Управляющие



Реле

 (CR)

C0-C3777 3073-5120

3073-5120

Выходы



Контакты



Таймера

 (T)

T0-T377

6145 - 6400

6145 - 6400

Выходы



Контакты



Счетчика

 (

С

T)

CT0-CT377

6401 - 6656

6401 - 6656

Выходы



Биты



состояния



Стадий

 (S)

S0-S1777

5121 - 6144

5121 - 6144

Выходы



Глава

 4:

Характеристики



и



работа



процессора

4—55



»



Тип



данных

 «

Слово

»

Регистры



Диапазон



ПЛК



(

восьмерич

Вход

/

Хранение



(

режим

 484)

Вход

/

Хранение



(

режим

 584/984)

память

 (

Таймеры

V0-V377 3001/4001 30001/40001

память

 (

Счетчики

V1000-V1177 3513/4513  30513/40513
V1200-V1377 3641/4641  30641/40641
V1400-V1746 3769/4769  30769/40769
V1747-V1777 -  31000/41000
V2000-V7377 -

41025

V-

память

 (

данные



«

Слово

»)

V10000-

V17777

- 44097


* MODBUS:

Функция

 04

Контроллеры

 DL05/06, DL250-1/260, DL350

и

 DL450

поддерживают



функцию

 04,

регистр



чтения



входов

  (

Адрес

 30001).

Для



использования



функции

 04,

поместите



число

 4

на



место



наиболее



значащего



разряда

 (4xxx).

Чтобы



работать



должным



образом



с



этим



режимом

все



четыре



цифры



должны



быть



введены

.





Максимальное



значение



константы

 – 4128.

Это



связано



с



ограничением



команд

 RX/WX

(

максимум

 128

байт

).

Команда



RX

использует



функцию

 04 (

30001

диапазон

),

если



число

 4

в



наиболее



значащем



разряде



слова



1.

О



размере



карты



памяти



смотрите



руководство



пользователя



на



ваш



контроллер

Некоторые



из



адресов

показанных



выше

могут



не



принадлежать



вашему



процессору







4—56



Глава

 4:

Характеристики



и



работа



процессора

.



»



Пример

 1: V2100

Режим

 584/984



Найти



адрес

 MODBUS

для



пользовательской



ячейки



Адрес



ПЛК

 (

Дес

.)+

Адрес



режима



памяти

 V2100.

 1.

Найдите

 V-

память



в



таблице

.                                              V2100 = 1088

десятичная



 2.

Преобразуйте

 V2100

в



десятичный



вид

 (1088)                   1088 + 40001 =

41089

 3.

Добавьте



стартовый



адрес



для



режима

(40001).





Для



типов



данных

 «

Слово

». . . .

Адрес



ПЛК

 (

десят

.)    +

Соответствующий



адрес



режима





Текущее



значение



таймера

 (V)

128

V0 – V177

0 - 127

3001 30001

Регистр



входа





Текущее



значение



счетчика

 (V)

128  V1200 – V7377

512 - 639  3001 30001

Регистр



входа





память

пользовательские



данные

 (V)  1024 V2000 – V3777 1024 - 2047 4001 40001

Регистр



хранения







Пример

 2: Y20

Режим

 584/984



Найти



адрес

 MODBUS

для



выхода

 Y20

Адрес



ПЛК

 (

Дес

.)+

Стартовый



адрес

 +

Режим



 1.

Найдите



выходы

 Y

в



таблице

.                                           Y20 = 16

десятичная



 2.

Преобразуйте

 Y20



в



десятичный



вид

 (16)                           16 + 2048 + 1 =

2065

 3.

Добавьте



стартовый



адрес



для



данного



диапазона

 (2048)

 4.

Добавьте



адрес

 MODBUS

для



режима

 (1).





Выходы

 (Y)

320

Y0-Y477

2048-2367

Реле





Управляющие



реле

 (CR)

256

C0 – C377

3072 - 3551

Реле





Контакты



таймера

 (T)

128

T0 – T177

6144 - 6271

Реле







Пример

 3: T10

Режим

 484



Найти



адрес

 MODBUS

для



текущего



значения



Адрес



ПЛК

 (

Дес

.)+

Адрес



режима



таймера



Т

10

 1.

Найдите



значения



таймера



в



таблице

.                             TA10 = 8

десятичная



 2.

Преобразуйте



Т

10

в



десятичный



вид

 (8)                                     8 + 3001 =

3009

 3.

Добавьте



стартовый



адрес

 MODBUS

для



режима

 (3001).





Для



типов



данных

 «

Слово

». . . .

Адрес



ПЛК

 (

десят

.)    +

Соответствующий



адрес



режима





Текущее



значение



таймера

 (V)

128

V0 – V177

0 - 127

3001 30001

Регистр



входа





Текущее



значение



счетчика

 (V)

128  V1200 – V7377

512 - 639  3001 30001

Регистр



входа





память

пользовательские



данные

 (V)  1024 V2000 – V3777 1024 - 2047 4001 40001

Регистр



хранения







Пример

 4: C54



Режим

 584/984



Найти



адрес

 MODBUS

для



управляющего



Адрес



ПЛК

 (

Дес

.)+

Стартовый



адрес

 +

Режим



реле



C54



 1.

Найдите



управляющие



реле



в



таблице

.                          C54 = 44

десятичная



 2.

Преобразуйте

 C54



в



десятичный



вид

 (44)                           44 + 3072 + 1 =

3117

 3.

Добавьте



стартовый



адрес



для



данного



диапазона

 (3072)

 4.

Добавьте



адрес

 MODBUS

для



режима

 (1).





Выходы

 (Y)

320

Y0-Y477

2048-2367

Реле





Управляющие



реле

 (CR)

256

C0 – C377

3072 - 3551

Реле





Контакты



таймера

 (T)

128

T0 – T177

6144 - 6271

Реле







Глава

 4:

Характеристики



и



работа



процессора

4—57



»



Функционирование



в



режиме



ведущего



устройства



сети





В



разделе



описывается

как

 DL06

может



взаимодействовать



с



сетью

 MODBUS

или

 DirectNET

в



качестве



ведущего



устройства

Для



сетей

 MODBUS

используется



протокол

 MODBUS RTU,

который



должен



одинаково



интерпретироваться



всеми



ведомыми



устройствами



в



сети

Как



MODBUS,

так



и

 DirectNET

имеют



в



сети



единственное



ведущее



устройство



и



множество



ведомых



устройств

Ведущим



устройством



является



только



такой



элемент



сети

который



может



инициировать



запросы



в



сети

В



данном



разделе



показано

как



можно



использовать



команды



релейной



логики



при



работе



контроллера



в



качестве



ведущего



устройства



сети





При



использовании



контроллера

 DL06

в



качестве



ведущей



станции



применяйте



команды

 RLL

для



инициализации



запросов

Команда

 WX

инициирует



сетевые



операции



записи

а



команда



RX

инициирует



сетевые



операции



чтения

Перед



выполнением



этих



команд



вам



необходимо



загрузить



данные

относящиеся



к



операции



чтения



или



записи



в



стек



аккумулятора



процессора

При



выполнении



команды

 WX

или

 RX

процессор



использует



информацию



в



этом



стеке



наряду



с



данными



поля



команды

чтобы



полностью



определить



задачу

которая



выдается



порту







Следующая



пошаговая



процедура



содержит



информацию

необходимую



вам



для



настройки



вашей



программы



релейной



логики



на



получение



данных



из



ведомого



устройства



сети

.`



4—58



Глава

 4:

Характеристики



и



работа



процессора

.



»



Шаг

 1:

указать



номер



порта



ведущего



устройства



и



номер



ведомого



устройства





Первая



команда



загрузки

 (LD)

определяет



номер



коммуникационного



порта



ведущего



устройства



сети

 (DL06)

и



адрес



ведомой



станции

Эта



команда



может



адресовать



до

 99

ведомых



устройств

 MODBUS

или



до

 90

ведомых



устройств

 DirectNET.

Справа



показан



формат



слова

. «F2»

в



верхнем



байте



указывает



на



использования



правого



порта



процессора

 DL06

с



номером

 2.

Младший



байт



содержит



номер



адреса



ведомого



устройства



в

 BCD (

от

 01

до

 99).



Шаг

 2:

загрузить



число



байтов



для



передачи





Вторая



команда



загрузки

 (LD)

определяет



число



байтов

которые



необходимо



передать



между



ведущим



и



ведомым



устройствами



в



последующей



команде

 WX

или

 RX.

Загружаемое



значение



должно



быть



в



диапазоне



от

 1

до

 128

в



формате

 BCD.

Число



задаваемых



байт



зависит



от



типа



данных

который



вы



хотите



получить

Например

входные



точки

 DL06

могут



выбираться



как



ячейки

 V-

памяти



или



как



ячейки



входов

 X.

Но



если



вы



желаете



только

 X0 - X27,

то



вы



должны



использовать



тип



данных

  «

входы

 X»,

так



как



ячейки

 V-

памяти



могут



выбираться



только



с



шагом



в

 2

байта

В



следующей



таблице



приводятся



диапазоны



байтов



для



различных



типов



продуктов

 DirectLOGIC







Память

 DL 05 / 06 / 205/350/405

Бит



в



блоке



Байт



V-

память

 16

Текущее



значение



Т

 /

С

 16

Входы

 (X, SP)

Выходы

 (

биты

 Y, C, Stage, T/C)

Временная



системная



память

 (Scratch Pad)

Диагностическое



состояние









Память

 DL330/340

Бит



в



блоке



Байт



Регистры



данных

 8

Накапливающий



сумматор

 T / C

16

Биты



Ввода

/

Вывода

внутренних



реле

регистр



со

сдвигами

биты

 T/C

биты

 Stage

1 1

Временная



системная



память

 (Scratch Pad)

Диагностическое



Состояние

 (5

слов

 R/W)

16

10

Глава

 4:

Характеристики



и



работа



процессора

4—59



»



Шаг

 3:

указать



область



памяти



ведущего



устройства





Третьей



командой



в



последовательности



RX

или

 WX

является



команда



загрузки



адреса

 (LDA).

Ее



назначение

 —

загрузить



начальный



адрес



области



памяти

которая



должна



быть



передана

Получая



на



входе



восьмеричное



число

команда

 LDA

преобразует



его



в



шестнадцатеричное



число

а



результат



помещает



в



аккумулятор

По



команде

 WX

Процессор

 DL06

посылает



предварительно



определенное



число



байтов



из



области



памяти

начиная



с



определенного

 LDA

адреса



По



команде

 RX

процессор

 DL06

считывает



предварительно



определенное



число



байтов



из



ведомого



устройства

помещает



полученные



данные



в



область



памяти

начиная



с



определенного

 LDA

адреса





ПРИМЕЧАНИЕ

Поскольку



слова

 V-

памяти



всегда



имеют

 16

бит

то



вы



не



всегда



можете



использовать



все



слово

Например

если



вы



определили



только

 3

байта



и



читаете



выходы

 Y

с



ведомого



устройства

то



вы



желаете



получить



только

 24

бита



данных

В



этом



случае



только



младшие

 8

бит



ячейки



последнего



слова



будут



нести



информацию

Старшие

 8

бит



не



имеют



значения

Шаг

 4:

указать



область



памяти



ведомого



устройства





Последней



командой



в



нашей



последовательности



является



сама



команда

 WX

или

 RX.

Используйте

 WX

для



записи



в



ведомое



устройство

а

 RX

—

для



чтения



с



ведомого



устройства

Все



четыре



наши



команды



показаны



справа

С



помощью



последней



команды



вы



должны



определить



начальный



адрес



и



действительный



тип



данных



для



ведомого



устройства







Ведомые



устройства

 DirectNET —

в



командах

 WX

и

 RX

указывают



те



же



адреса

что



и



собственные



адреса



ввода

/

вывода

 .



Ведомые



устройства

 MODBUS DL405, DL205

или

 DL06 —

в



командах

 WX

и

 RX

указывают



те



же



адреса

что



и



собственные



адреса



ввода

/

вывода



Ведомые



устройства

 MODBUS DL305 —

используют



следующую



таблицу



для



преобразования



адресов

 DL305

в



адреса

 MODBUS.



Перекрестные



ссылки



адресов

память



процессора



серии

 DL305 (

Кроме

 350) — MODBUS

Тип



памяти



ПЛК



Базовый



адрес



ПЛК



Базовый



адрес



MODBUS

Тип



памяти



ПЛК



Базовый



адрес



ПЛК



Базовый



адрес



MODBUS

Текущие



значения



TMR/CNT

R600 V0

Биты



состояния



TMR/CNT

CT600 GY600

Входные



точки



Ввода

/

Вывода



IO 000

GY0

Управляющие



реле

 CR160

GY160

Регистры



данных

 R401,R400

V100

Регистры



со



сдвигами



SR400 GY400

Биты



состояния



стадий

  (

только



для



D3-330P)

S0 GY200







4—60



Глава

 4:

Характеристики



и



работа



процессора

.



»



Передача



данных



из



программы



релейной



логики





Обычно



передача



данных



по



сети



продолжается



дольше

чем



одно



сканирование

Перед



началом



очередной



транзакции



(

операции

программа



должна



ожидать

пока



закончится



предыдущая



передача



данных



Порт

 2,

который



может



стать



ведущим



устройством

имеет



два



контакта



связанных



с



ним



Специальных



Реле

 (

См

Приложение

 D

по



специальным



реле



коммуникационных



портов

).

Один



из



них



указывает

  «

Порт



занят

» (SP116),

другой



указывает



«

Ошибка



связи



порта

»

(SP117).

Приведенный



выше



пример



показывает



использование



этих



контактов



для



сетевого



ведущего



устройства

который



только



считывает



с



устройства

 (RX).

Бит

  «

Порт



занят

»

находится



в



состоянии

  «

включен

»,

когда



ПЛК



осуществляет



обмен



с



ведомым



устройством

Когда



этот



бит

 «

выключен

»,

программа



может



инициировать



следующий



сетевой



запрос

Блокировки



многократного



чтения



и



записи





Если



вы



применяете



многократные



чтения



и



записи



в



программе

 RLL,

то



вы



должны



взаимно



блокировать



подпрограммы

чтобы



обеспечить



их



выполнение

Если



вы



не



применяете



взаимоблокировки

то



Процессор



выполнит



только



первую



подпрограмму

..

Это



происходит



потому

что



порт



может



одновременно



управлять



только



одной



транзакцией

На



примере



справа



после



выполнения



команды

 RX

устанавливается



С

100.

Когда



порт



завершает



коммуникационную



задачу

выполняется



вторая



подпрограмма



и



С

100

сбрасывается

Если



вы



используете



Стадийное



программирование

 RLL

plus

то



вы



можете



включить



каждую



подпрограмму



в



отдельную



стадию



программы



для



ее



корректного



выполнения



и



переходить



с



одной



стадии



на



другую

давая



возможность



только



одной



из



подпрограмм



быть



активной



в



каждый



момент



времени

.





Глава

 4:

Характеристики



и



работа



процессора

4—61



»



Функционирование



в



режиме



ведущего



устройства



сети

 MODBUS (

команды

 MRX

и



MWX)




Этот



раздел



описывает

как

 DL06

может



связываться



по



сети

 MODBUS

в



качестве



ведущего



устройства

примененяя



команды



чтения

/

записи

: MRX

и



MWX.

Эти



команды



дают



вам



возможность



использовать



стандартную



адресацию

 MODBUS

в



программе



релейной



логики



без



необходимости



производить



преобразование



восмеричного



в



десятичное



число

В



сети



MODBUS

один



ведущий

 /

множество



ведомых



устройств

Ведущий

 -

единственный



участник



сети

который



может



инициировать



запросы



в



сети

Этот



раздел



учит

как



разработать



программу



релейной



логики



для



функционирования

 DL06

в



режиме



ведущего



устройства

 MODBUS.





Поддерживаемые



функциональные



коды

 MODBUS





Коды



функций

 MODBUS

определяют



тип



запроса

чтение



или



запись

а



также



относится



ли



запрос



к



одному



данному

либо



к



группе



данных

DL06

поддерживает



коды



команд

 MODBUS,

описанные



ниже

.





код



MODBUS

Назначение



Доступный



тип



данных

 DL06

01

Считывание



группы



реле

 Y,CR,T,CT

02

Считывание



группы



входов

 X,SP

05

Установка

/

сброс



одиночного



реле

  (

только



для



одного



ведомого

Y,CR,T,CT

15

Установка

/

сброс



группы



реле

 Y,CR,T,CT

03,04

Считывание



значения



из



одного



или



из



большего



количества



регистров



06

Запись



значения



в



один



регистр

  (

только



для



ведомого

07

Считывание



регистров



состояния

(Exeption status)

08

Диагностика

 V

16

Запись



значения



в



группу



регистров

 V

4—62



Глава

 4:

Характеристики



и



работа



процессора

.



»



Настройка



порта

 MODBUS





Выберите



в



меню



программы



Direct

SOFT32

пункт

 PLC,

затем

 Setup,

затем



“Secondary Comm Port”.



Порт

 (Port).

Из



списка



номеров



портов



в



верхней



части



окна



выберите

 «Port2».



Протокол

 (Protocol):

Поставьте



метку



слева



от



надписи

 «MODBUS» (

используйте



функцию

 AUX 56

на



ручном



программаторе



и



выберите

 “MBUS”),

и



появится



следующий



экран









Время



ожидания

 (Timeout).

время



ожидания



порта



после



посылки



им



сообщения



и



до



получения



реакции



перед



регистрацией



ошибки



Время



задержки

 RTS (Ready to Send) ON/OFF.

Время



задержки

 RTS ON —

это



время



между



установлением



сигнала

 RTS

и



передачей



данных

Время



задержки



RTS OFF —

это



время



после



окончания



передачи



данных

 DL06

и



снятием



сигнала

 RTS.



Номер



станции

 (Station Number):

Для



порта

 MODBUS,

работающего



в



режиме



ведущего



необходимо



выбрать

 “1”.

Диапазон



адресов

 MODBUS

для



ведомых



станций



от

 1

до

 247.

Каждый



ведомый



в



сети



должен



иметь



уникальный



номер

При



включении



питания

порт



автоматически



устанавливается



в



режим



ведомого

до



тех



пор



пока



не



начнут



выполнятся



команды

 MWX/MRX,

которые



используют



порт



в



режиме



ведущего

После



этого

порт



возвращается



в



режим



ведомого



до



тех



пор



пока



программа



релейной



логики



не



использует



порт



снова

.



Скорость



передачи

 (Baud Rate).

Доступны



скорости



передачи

 300, 600, 900, 2400,

4800, 9600, 19200

и

 38400

бод

Сначала



выберите



наибольшую



скорость



передачи

и



снижайте



скоростям

если



при



передаче



возникают



ошибки



в



данных



или



помехи



в



линии

Вы



должны



установить



одинаковую



скорость



передачи



данных



для



всех



устройств



сети

.



Стоповые



биты

 (Stop Bits).

Выберите

 1

или

 2

стоповых



бита

используемых



в



протоколе



Контроль



четности

 (Parity).

Для



контроля



ошибок



выберите

  «

нет

», «

четное

»

или



«

нечетное

».



Подавления



эхо

 (Echo Suppression):

Выберите



кнопку

соответствующую



Вашему



виду



подключения



порта

 2.



Затем



нажмите



клавишу

указывающую



на



запоминание



конфигурации



Процессором

 DL06,

и



потом



нажмите

 «Close» - «

Закрыть

».



Глава

 4:

Характеристики



и



работа



процессора

4—63



»



Чтение



по



сети

 MODBUS (MRX)



Команда



чтения



по



сети

 MODBUS (MRX)

используется

 DL06

в



режиме



ведущего



устройства



сети



для



чтения



блока



данных



из



подключенного



ведомого



устройства



и



записи



данных



в



свои



адреса

 V-

памяти

Команда



допускает



выбор



пользователем



функционального



кода

 MODBUS,

адреса



ведомого



устройства

начальные



адреса



в



ведущем



и



ведомом



устрйстве

число



передаваемых



элементов

формат



данных



MODBUS

и



Буфер



ошибок



выполнения

(Exception Response Buffer).









Номер



порта

 (Port Number):

должен



быть

 Port 2 (K2)



Адрес



ведомого

 (Slave Address):

Определите



адрес



ведомой



станции

 (0–247)



Функциональный



код

 (Function Code):

Следующие



функциональные



коды



MODBUS

поддерживаются



командой

 MRX:

01 –

Чтение



группы



реле



02 –

Чтение



группы



входов



03 –

Чтение



регистров



хранения



04 –

Чтение



входных



регистров



07 –

Чтение



регистров



состояния

 (Exeption status)

08 –

Диагностика





Начальный



адрес



памяти



ведомого

 (Start Slave Memory Address):

Определите



начальный



адрес



памяти



ведомого



устройства



откуда



должны



быть



считаны



данные

Смотри



таблицу



на



следующей



странице

.



Начальный



адрес



памяти



ведущего

 (Start Master Memory Address):

Определите



начальный



адрес



памяти



ведомого



устройства



куда



должны



быть



записаны



данные

Смотри



таблицу



на



следующей



странице



Число



элементов

 (Number of Elements):

Укажите



количество



реле

входов

регистров

которое



необходимо



прочитать

Можно



использовать



константу



или



ячейку



памяти

Смотри



таблицу



на



следующей



странице



Формат



данных

 (MODBUS Data Format):

Определите



формат



данных

который



будет



использоваться

 MODBUS 584/984

или

 484.



Буфер



ошибок



выпонения

 (Exception Response Buffer):

Определите



адрес



памяти



ведущего



устройства

куда



будет



помещены



ошибки



выполнения

4—64



Глава

 4:

Характеристики



и



работа



процессора

.



»



Адреса



памяти



ведомого



устройства



для



команды

 MRX





Диапазоны



адресов



ведомого



устройства



для



команды

 MRX



Функциональный



код



Формат



данных



MODBUS



Диапазоны



адресов



ведомого



01 –

Чтение



реле



484

1–999

01 –

Чтение



реле

 584/984



1–65535

02 –

Чтение



состояния



входов



484

1001–1999

02 –

Чтение



состояния



входов

 584/984



10001–19999 (5 digit)

или



100001–165535 (6 digit)

03 –

Чтение



регистров



хранения

   484

4001–4999

03 –

Чтение



регистров



хранения

 584/984



40001–49999 (5 digit)

или



4000001–465535(6 digit)

04 –

Чтение



входных



регистров



484

3001–3999

04 –

Чтение



входных



регистров

 584/984



30001–39999 (5 digit)

или



3000001–365535 (6 digit)

07 –

Чтение



регистров



состояния

 484

и

 584/984

Нет



доступа



08 –

Диагностика



484

и

 584/984

0–65535



Адреса



памяти



ведущего



устройства



команды

 MRX





Диапазоны



адресов



ведущего



устройства



для



команды

 MRX



Тип



данных



операнда



Диапазон

 DL06

Входы

 X

0–777

Выходы

 Y

0–777

Управляющие



реле

 C

0–1777

Биты



стадий

 S

0–1777

Биты



таймеров

 T

0–377

Биты



счетчиков

 CT

0–177

Специальные



реле

 SP

0–777

V–

память

 V

Вся



Удаленные



входы

 GX

0–3777

Удаленные



выходы

 GY

0–3777



Задание



числа



элементов



в



команде

 MRX





Число



элементов



Тип



данных



операнда



Диапазон

 DL06

V–

память

 V

Вся



Константы

 K

1–2000



Буфер



ошибок



выполнения



команды

 MRX





Буфер



ошибок



выполнения



Тип



данных



операнда



Диапазон

 DL06

V–

память

 V

Вся

















содержание      ..     11      12      13      14     ..
