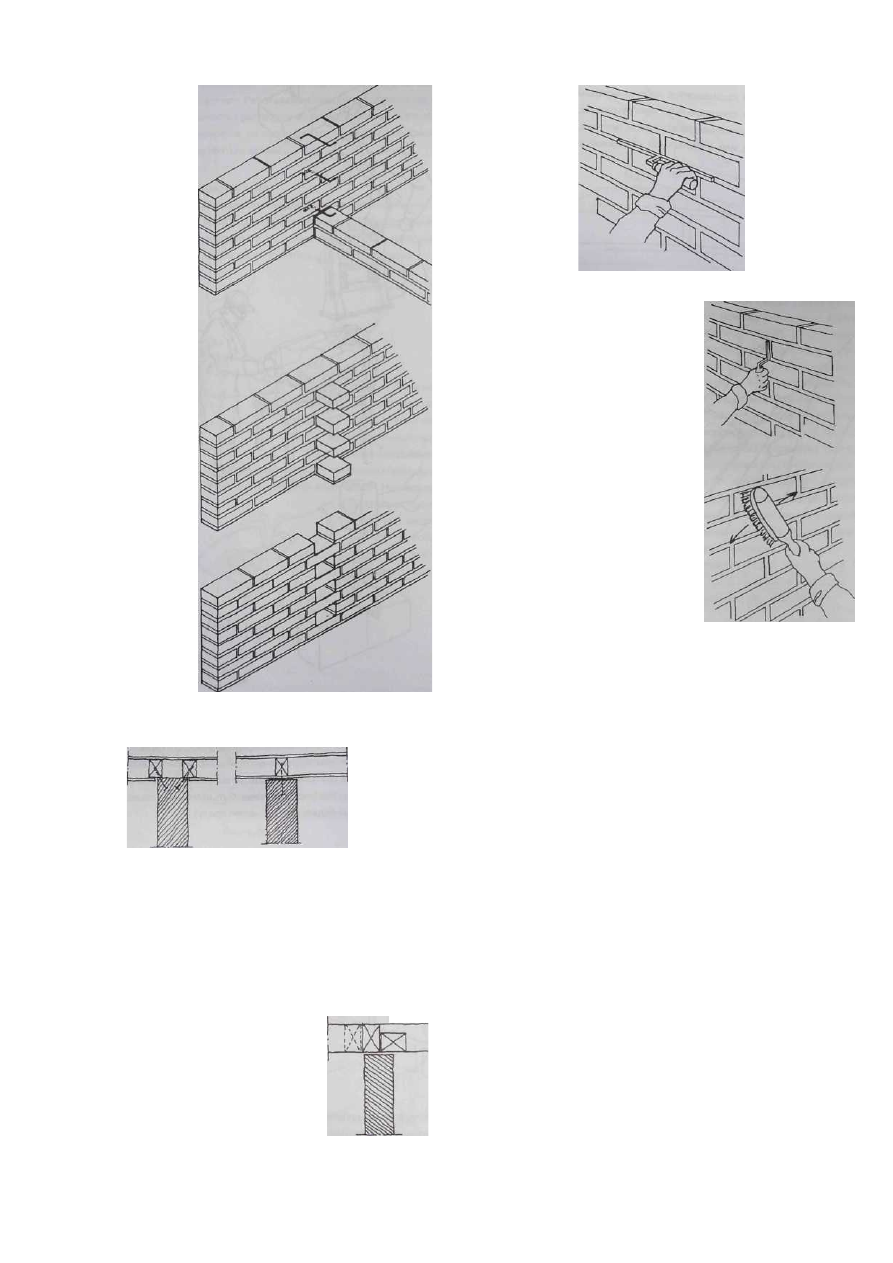

Деревянный дом каркасные работы - часть 12

Стык



с

деревянной
стеной
предусматривает,
что   в   стеновом
каркасе   в   месте
подхода   кладки
установлена
вертикальная
стойка.   По   ходу
кладки   в   каждом
вертикальном
ряду в эту стойку
вбиваются   два
длинных   гвоздя,
которые,
оставаясь   внутри
шва,   образуют
достаточную
связку.

Если   каркасная
перегородка
делается
одновременно   с
кладочной
стеной,   то  можно
сделать   так,   что
один   стеновой
каркас служит одновременно направляющей для
кладки.

11.   Если   используется   только   кладка,   то   швы
кладки   подвергаются   обработке,   когда   раствор
слегка   затвердеет.   Обработка   производится
выравнивателем   швов.   Сначала   длинным
выравнивателем



швов



разравниваются

горизонтальные



швы.



Выравниватель

протягивается   непрерывно   вдоль   шва   с   лёгким
надавливанием  так,  чтобы  поверхность  раствора
стала   ровной,   и   масса   слегка
вдавилась   в   глубь   кирпичной
поверхности.   Если   шов   остался
незаполненным,   то   заполнение
делается   раствором   "земляной
влажности",



т.е.



слегка

подсушенным.

После   этого   производится   заравнивание
вертикальных



швов

соответственно



более

коротким   выравнивателем
швов.   В   завершение
поверхность   стены   щёткой
очищается   от   мелких
частиц раствора и грязи.

Если чисто кладочная стена
оставляется в таком виде и
поверхность   её   более   не
предполагается
обрабатывать,   то   внешний
вид   швов   приобретает
большое   значение.   При
этом   швы   подвергаются
дополнительной обработке. Для этого для всей
стены выбирается цветной раствор подходящего
цвета.

При кладочных работах швы оставляют слегка
незаполненными   или   после   кладки   вскрывают
на глубину примерно 15 мм. При последующей
обработке швов используется раствор земляной
влажности, которая Достигается тогда, когда из
раствора   можно   слепить   шарик,   и   он   будет
сохранять свои размеры.

Обработка   швов   может   производиться   с
использованием инструмента для заделки швов
(рисунок



справа



сверху),



сначала

обрабатываются   горизонтальные   швы,   а   затем
вертикальные и в конце ещё обработка щёткой.

12.   Канавки   для   электропроводки   и
трубопрокладки   проще   всего   сделать   в   уже
готовой   стене   с   помощью   штрабера   или
перфоратора.   Углубления   для   электрических
розеток   проще   всего
сделать   на   этапе   кладки
путём   выдалбливания
углубления



нужных

размеров   в   одном   из
укладываемых   кирпичей.
Основания



розеток

крепятся   к   стене   на
кладочном растворе - эта
работа   делается   при
проведении   проводки.
После   монтажа   труб   образовавшиеся   штрабы
заполняются кладочным раствором.

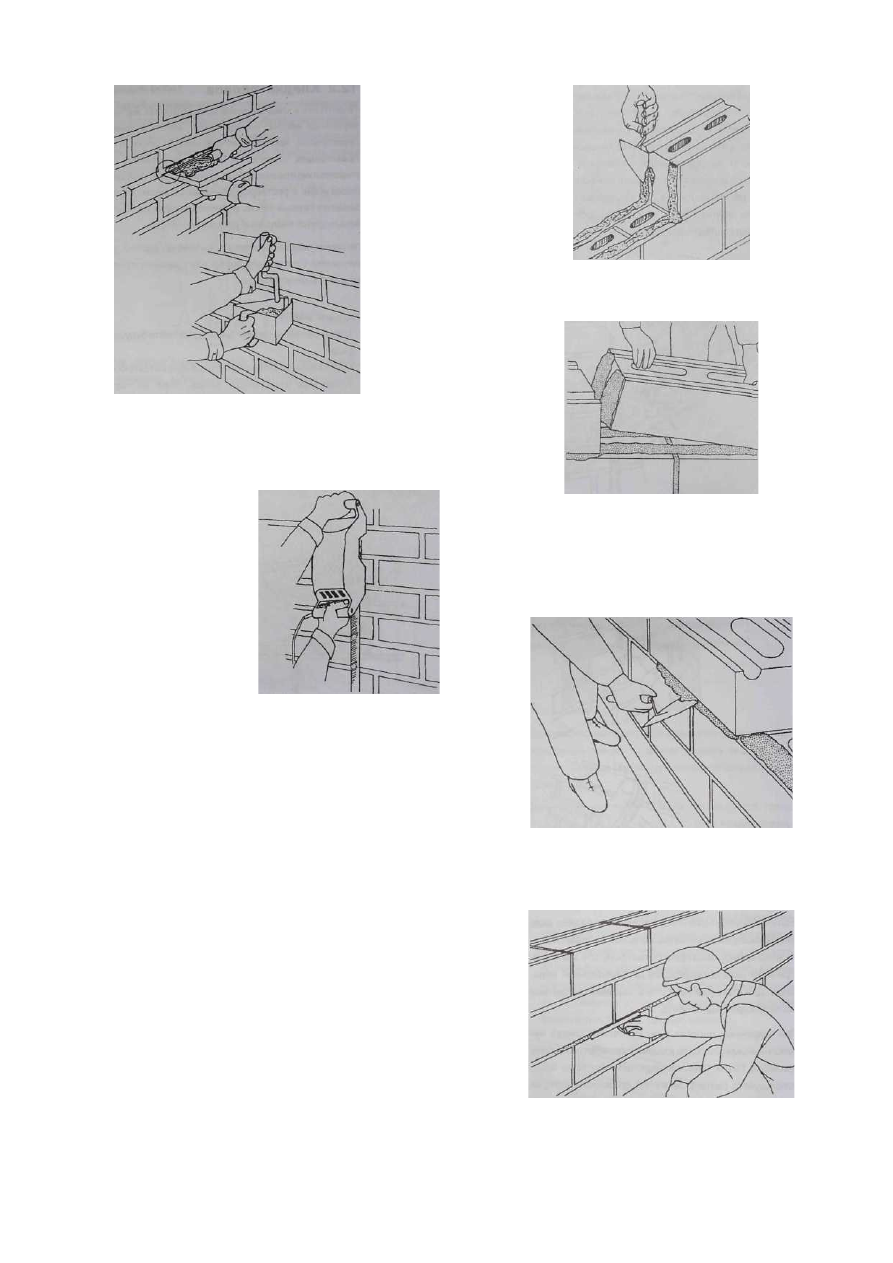

12.2 Кладка блоков

Подготовка к кладке блоков проводится так же,
как   к   кирпичной   кладке:   определяется   место
установки   перегородки,   крепятся   направляющие
доски   и   направляющие,   отмечаются   проёмы,
выбирается   шаг   (перекрытие)   и   размеры   ряда,
крепится   линейный   шнур,   блоки   и   бак   с
раствором   приносят   на   место   кладки,   делается
первый   замес.   В   качестве   раствора   обычно
используется кладочный раствор т 100/600.
По своим габаритам и весу блок требует работы
двумя руками. Поэтому кладка блоков в деталях
отличается от кирпичной кладки.
Порядок работ
1.

Раствор ровным слоем наносится на место

будущего ряда.

2.

Небольшое   количество   раствора

наносится либо на торец уже уложенного блока,
либо на торец устанавливаемого блока.

3.

Блок   двумя   руками   поднимается   и

ставится   на   место,   производится   рихтовка   его
положения   относительно   линейного   шнура   с
помощью постукивания резиновым молотком.
4.

Лишний раствор убирается обратно в бак

с раствором.

5.   Если   рельеф   кладки   остаётся   на   стене   в
конечном   виде,   то   швы   обрабатывают
выравнивателем швов так, как это описано для
кирпичной кладки.

6. Штрабы делаются в уже готовой стене либо с
помощью   штрабера,   либо   перфоратором.
Выемки   для   электрических   розеток   делаются

дрелью   со   специальной   насадкой   для   розеток.
После   прокладки   кабелей   и   труб   штрабы
заделываются кладочным раствором.

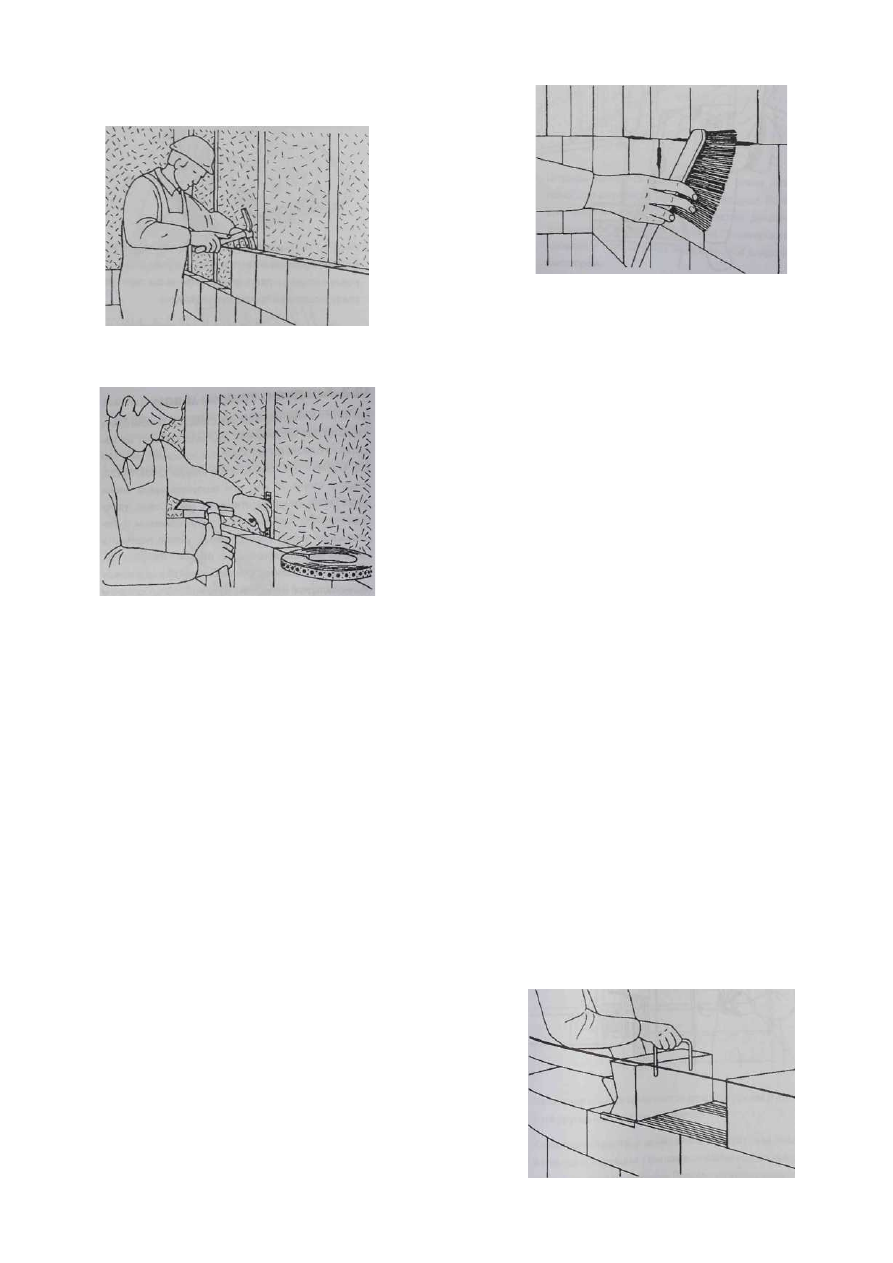

12.3 Кладка с тонким швом

Для изготовления перегородок с кладкой тонким
швом используются в основном особые кирпичи
из известкового песка (270x130x75, т.е. толщина
стены 130 мм), кирпичи для тонкошовной кладки
(200x75x270,   толщина   стены   75   мм)   или
ошпунтованные   блоки   (600x85x198,   толщина
стены   85   мм).   Стену,   удовлетворяющую
требованиям,   предъявляемым   к   перегородкам
между помещениями, можно построить также из
шумопоглощающих   блоков   (300x235x198,
толщина   стены   235   мм).   Существенная   разница
между   обычной   кладкой   и   кладкой   с   тонким
швом:   в   последнем   случае   в   качестве   раствора
используется клейстерный тонкошовный раствор,
который   формирует   между   блоками   шов
толщиной   всего   в   несколько   миллиметров.
Отсюда следует также то, что обычная для кладки
кирпичей   работа   по   подгонке   шва   при   кладке
стойким   швом   отсутствует.   Поверхность,
выложенная   кладкой   стойким   швом,
обрабатывается либо заравниванием, либо каким-
нибудь другим способом.

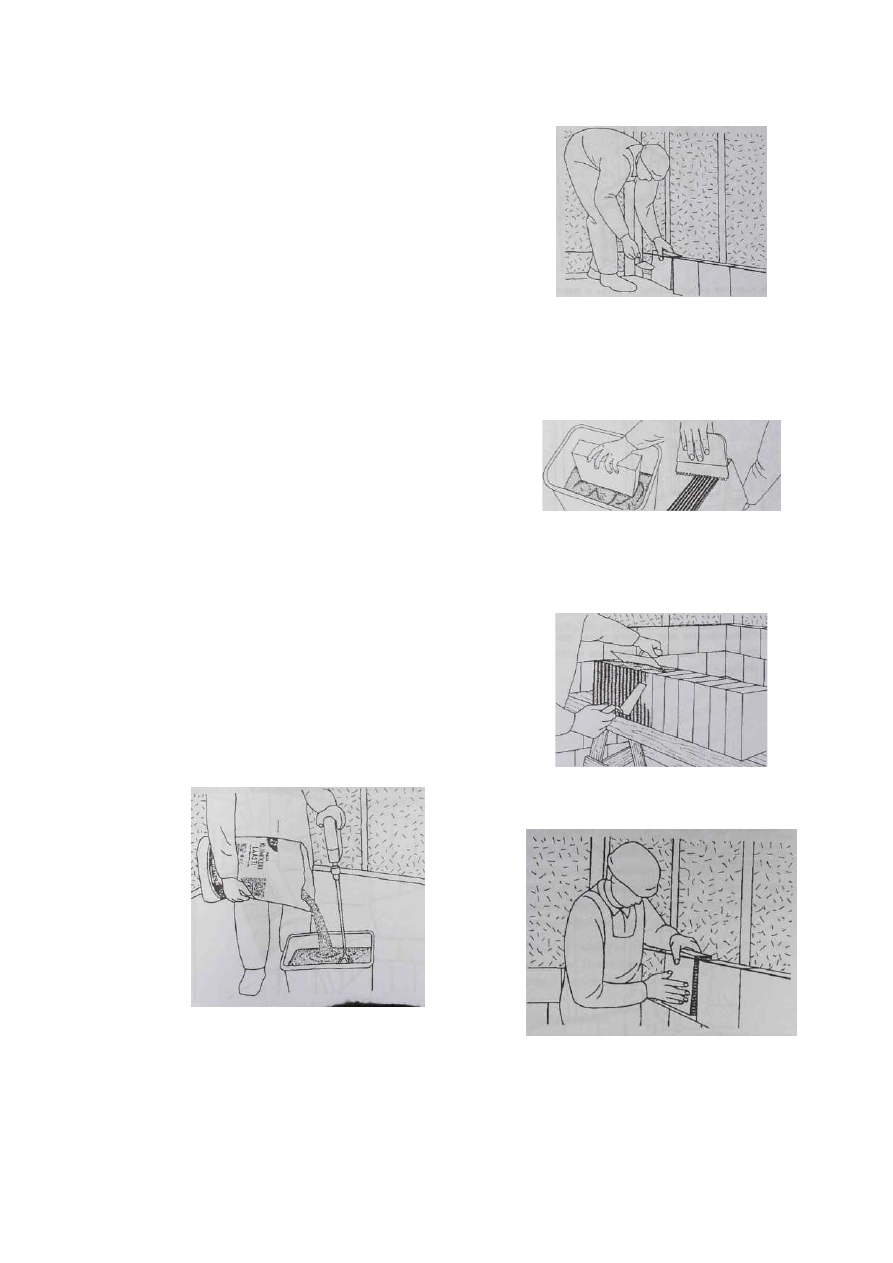

Подготовка к кладочным работам с тонким швом
аналогична   подготовке   к   обычной   кладке:
измеряется   и   отмечается   место   стены,   крепится
направляющая доска и направляющие. Прямизна
стены   контролируется   линейным   шнуром,
натянутым   между   направляющими.   Раствор
изготовляется
путём   замеса
сухой   смеси   с
чистой   водой
комнатной
температуры   по
инструкции   с
использованием
дрели



с

венчиком.   При
замесе
рекомендуется
пользоваться респиратором.


Порядок работ

1.   Первый   ряд   кирпичей   кладётся   на   обычном
кладочном   растворе   с   контролем   прямизны.   На
абсолютно   ровной   основе   кладка   может   быть

начата и тонкошовным раствором. Первый ряд
должен подсохнуть перед продолжением работ.

2.   На   другой   торец   кирпича   и   край   слой
раствора   наносится   зубчатым   шпателем.   Это
можно сделать, опустив край кирпича в раствор,
после   чего   избыток   раствора   можно   убрать
зубчатым   шпателем,   при   этом   на   кирпиче
останется именно нужное количество раствора.

3.   Процесс   кладки   можно   ускорить:   сразу
несколько   кирпичей   устанавливаются   строго
параллельно   на   ровную   основу,   и   раствор
наносится   на   все   кирпичи   сразу,   после   чего
производится укладка.

4.   Кирпич   придавливается   к   месту   в
соответствии   с   линейным   шнуром,   и   шов
корректируется постукиванием молотка.

5.   Кирпичи   укладываются   в   ряды   с
перекрытием.   Прямизна   стены   контролируется
линейным   шнуром   и   при   необходимости
ватерпасом.



Отклонения



устраняются

постукиванием по кирпичу молотком в нужном

направлении.   Избыточный   раствор   снимается
мастерком.

6. Примыкающие друг к другу стены связывают с
помощью установки в места швов металлической
полосы.

7.

Для   пролётов   над   проёмами   делается

вспомогательная перемычка, по которой делается
кладка.
Вспомогательную   перемычку   можно   убрать
спустя   двое   суток.   Для   пролётов   шире   одного
метра   для   перекрытия   требуется   всё-таки
отдельная балка.
8.

При   строительстве   тонкой   стены   штрабы

делаются   либо   с   использованием   балочных
кирпичей   или   путём   выдалбливания   штрабов   в
стене   уже   на   этапе   кладки,   после   чего   обе
половины   стены   стягиваются   друг   с   другом   в
местах   швов   стальной   лентой.   В   более   толстых
стенах штрабы можно проделать перфоратором с
алмазным резцом. После прокладки труб штрабы
заполняются кладочным раствором.
9.

Кладка   обрабатывается,   и   оставшиеся

кусочки раствора счищаются со стены щёткой.
При   аккуратной   кладке   с   тонким   швом
поверхность оказывается на столько тонкой, что
без   дополнительной   обработки   её   можно
использовать в качестве основы для облицовки.

12.4 Приклеивание блоков
сипротекс


Для   изготовления   лёгких   стен   используются
блоки   сипротекс   размерами   600x100x200   и
600x150x200, т.е.  для толщины  стен  100 мм и
150   мм.   В   качестве   растворов   в   кладочных
работах   используется   специальный   раствор,
который   называется   блочный   клей.   Поэтому
кладку   сипротексных   блоков   также   часто
называют приклейкой.

Подготовка   к   приклейке   сипротексных   блоков
во   многом   совпадает   с   подготовкой   к
кладочным   работам:   измеряется   и   отмечается
линия   стены,   крепятся   направляющие   доски   и
направляющие стойки, отмеряется и отмечается
высота   рядов,   отмеряются   размеры   проёмов   и
изготовляются стопоры, натягивается линейный
шнур. Сухая смесь блочного клея замешивается
с   водой   по   инструкции   и   перемешивается
дрелью с венчиком-насадкой.

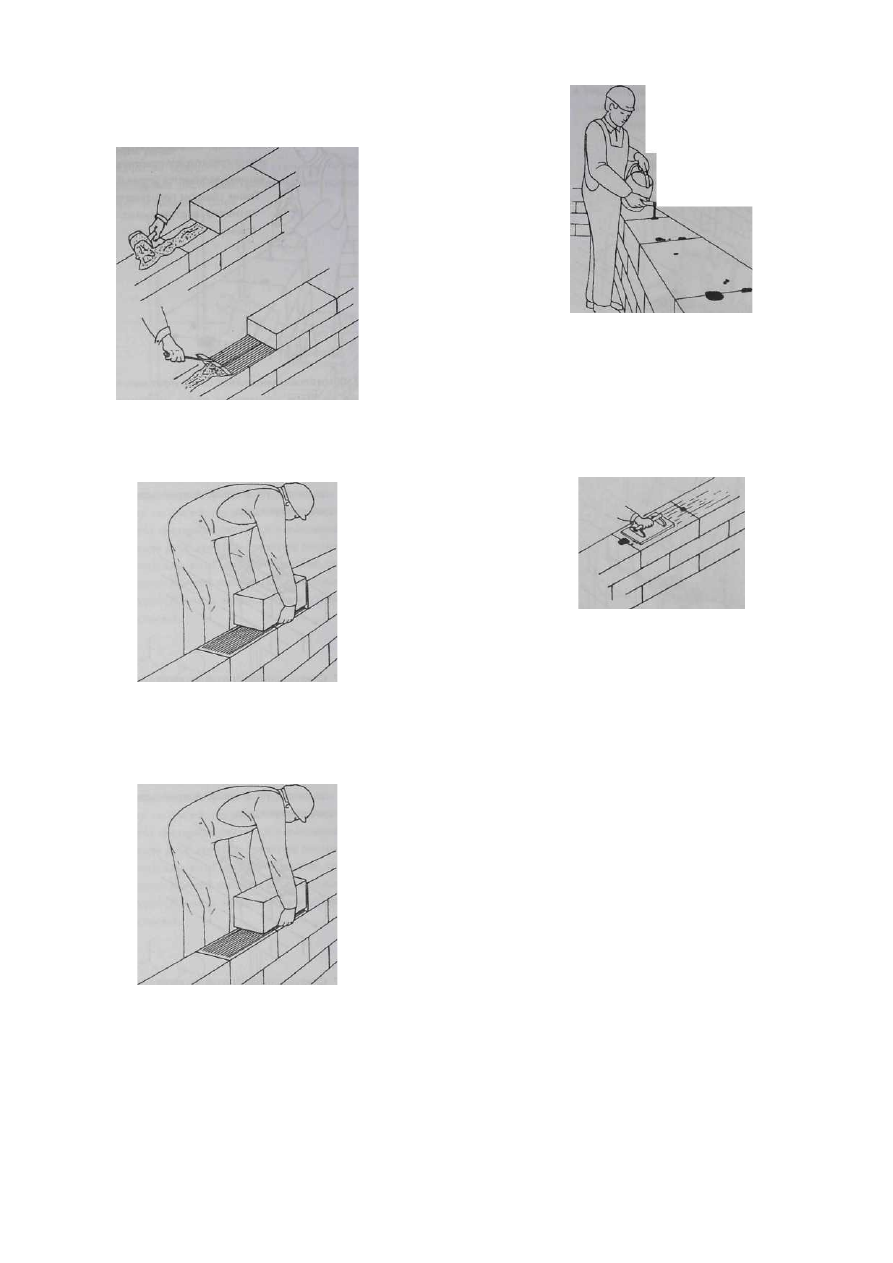

Порядок работ


1.

Заравнивается   основа   под   первый   ряд

блоков.
2.

Блочный клей наносится на линию стены

либо   с   помощью   емкости   для   нанесения   клея,
либо   клей   выливается   на   основание,   и   затем
нужная   толщина   формируется   зубчатым
шпателем.

3.  Блоки   укладываются   по   одному   за   раз   вдоль
линии стены, первый ряд по направляющей доске
и следующие ряды по линейному шнуру.

4. Блок подгоняется резиновым молотком плотно
к   основе   и   к   предыдущему   блоку.   Клей,
вышедший из шва наружу, аккуратно убирается с
поверхности.

5. На расстоянии 150 мм от края блока имеется
вертикальная канавка. После укладки ряда блоков
в вертикальные канавки заливается блочный клей.
Таким   образом   производится   уплотнение
вертикальных  швов стены.

В 100 мм блоках канавки нет. Стена уплотняется
позднее   на   этапе   отделочных   работ,   например
при оштукатуривании.

6.   Когда   ряд   блоков   уложен,   и   вертикальные
канавки   залиты,   верхняя   поверхность   стены
отшлифовывается   до   гладкой   поверхности   для
укладки следующего ряда.

7.

Следующий   ряд   блоков   кладётся   с

перекрытием   по   отношению   к   предыдущему
обычно   в   полблока.   Во   всём   остальном
приклейка   идёт   аналогичным   образом:
нанесение   клея,   укладка   блоков   по   одному,
заливка вертикальных канавок и в завершение
отшлифовка поверхности.
8.

Соединение   сипротексной   стены   с

готовой стеной осуществляется блочным клеем.
На торец первого блока наносится клей как для
обычного шва, и блок прижимается к стене. При
желании   стык   можно   ещё   укрепить
алюминиевыми   стержнями,   вбиваемыми,   к
примеру, в каждый второй ряд блоков.

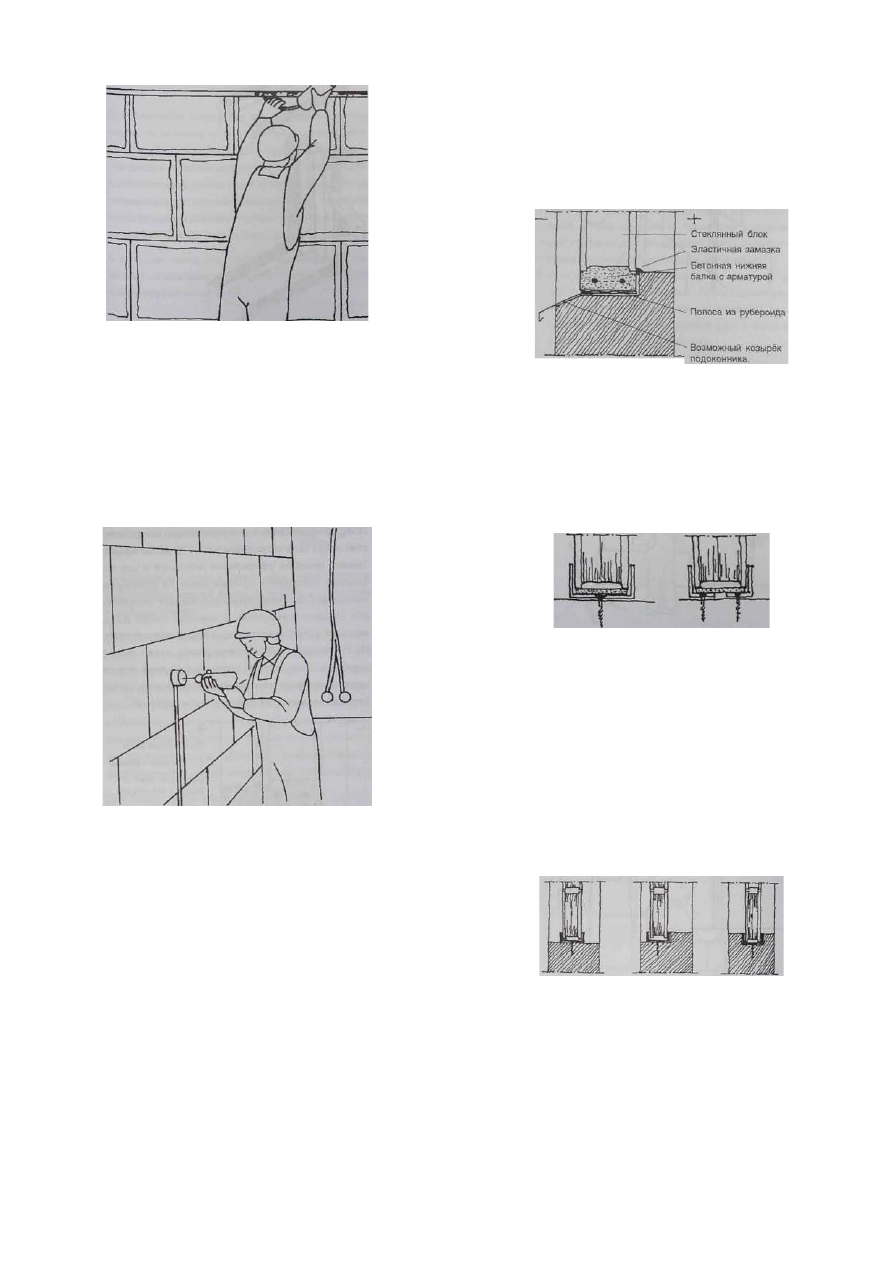

9.   Проёмы   перекрываются   сипротексными
балками.
10.

В   готовой   стене   делаются   штрабы   для

труб   штрабером  или   перфоратором.  Отверстия
для   розеток   формируются     дрелью   со
специальной насадкой.
После прокладки труб штрабы  заполняются
кладочным раствором.
11.

Косяки проёмов, которые запланированы

в сипротексной стене, можно обработать также
после   приклейки   стены.   Косяки   стены   без
подгонки приклеиваются по месту (при этом на
другом конце потребуется небольшая подгонка),

к косяку проёма крепятся направляющие доски с
обеих   сторон   стены   и   блок   отпиливается   по
поверхности   косяка   по   направляющим   доскам.
Отпиливать   сипротекс   легко   также   ручным
инструментом. После отпиливания косяк остаётся
гладким и ровным.
Действуя таким образом, при приклейке в проёме
не   требуется   изготавливать   упоров   сточными
размерами.

12.5 Установка плит перегородки
из сипротекса

Плиты  перегородки  из  сипротекса  в отличии  от
вышеописанных   кирпичей   и   блоков   имеют
большие   размеры   в   плоскости   575x575   и
ошпунтованные   края.   Варианты   по   толщине   68
мм,   88   мм   и   100   мм.   Приклейка   производится
клейстерным   раствором,   аналогичным   блочному
клею.

Подготовка   к   установке   начинается   так   же,   как
при кладочных работах: измеряется и отмечается
линия стены.

Рядом с линией стены устанавливается опорный
каркас,   например,   из   досок   22x100,   сначала
направляющая   доска   по   полу,   затем
направляющая   к   примыкающей   стены   и
горизонтальная   планка   к   потолку   параллельно
нижней планке, которая выставляется по отвесу.
Между верхней и нижней планкой через каждые
1500 мм устанавливаются стойки строго по линии
стены.

На нижней планке отмечается дверной проём и
делаются другие необходимые отметки.
Клейстерный раствор замешивается из готовой
смеси и воды по инструкции. При замешивании
используется   дрель   с   насадкой-венчиком.
Рекомендуется применять респиратор.
Прямизна   стеновой   основы   проверяется   и   при
необходимости   корректируется   кладочным
раствором.   Отклонение   должно   составлять   не
более 3 мм на 2 м стеновой основы.

Порядок работ

1. В качестве основы стены на стеновую линию
клейстерным   раствором   приклеивается   полоса
стирокса толщиной 10 мм.

2. Поверх стирокса  под первую плиту наносят
толстый   слой   клейстерного   раствора.   Место
первой   плиты   -   место   стыка   со   стеной.   На
шпунтовую   бороздку   первой   плиты   мастерком
наносится   клейстерный   раствор,   лучше   в
избытке.   При   установке   раствор   должен
несколько вылезать из шва. Избыток клейстера
всегда   наносится   поверх   шва   сразу   после
установки   плиты.   Для   нанесения   раствора
подойдёт, например, шпатель.

3.   Плита   устанавливается   на   место   таким
образом,   чтобы   шпунтовые   выступы   были
направлены   вверх   и   в   сторону   укладки   плит.
Постукиванием   резинового   молотка   плита
подгоняется по месту в опорном каркасе.

4.

Следующая   плита   устанавливается

аналогичным   образом:   клейстер   наносится   на
поверхность   и   в  желобки   шпунта   и   происходит
подгонка   плиты   по   месту.   Плита   подгоняется
также   постукиванием   молотка   по   шпунту
предыдущей   плиты.   Таким   же   образом
устанавливается и следующая плита.
5.

С   помощью   ватерпаса   проверяется

линейность     и   вертикальность   установки   плит.
Поверх   вертикальных   швов   вбивается
алюминиевая шовная пластина.
Шовная пластина и далее должна идти в каждый
вертикальный шов плиточного ряда.

6 К косяку дверного проёма точно аккуратно под.
гоняется   плита   строго   заданного   размера   или
дверной проём выпиливается позднее после того,
как   стена   готова,   при   этом   ширину   плиты   при
установке можно не подгонять точно.
7.   Второй   ряд   начинается   с   половинки   плиты,
либо   используется   кусок   плиты,   оставшийся   от
предыдущей   распилки.   Таким   образом,   между
рядами   формируется   необходимое   перекрытие.
Далее   ряд   склеивается,   как   это   было   описано
выше.   Работы   продолжаются   аналогичным
образом по всей стене.

8.   Перекрытие   дверного   проёма   делается   с
помощью   двух   плит   так,   чтобы   вертикальный
шов пришёлся по середине дверного проёма.
Верхний   край   проёма   не   подгоняется   при
установке,   а   просто   позднее   отпиливается.   На
время   приклейки   под   плиты   подставляется
планка для подпорки плит перекрытия.

9.   Верхний   ряд   плит,   скорее   всего,   будет
неполным по высоте. Измеряется расстояние до
потолка   и   высота   плит   берётся   на   10-20   мм
меньше.   На   плиты   наносится   клейстерный
раствор   так,   как   это   было   описано   ранее.
Проверяется, стоят ли плиты на линии стены, а
также   контролируется   их   вертикальное
положение.   Между   плитами   и   потолком   для
распорки вбиваются деревянные клинья.

10.   Верхний   шов   заполняется   полиуретановой
пеной   или   кладочным   раствором.   После   того,
как   заполнение   подсохло,   клинья   убирают,   и
оставшиеся   щели   заделывают.   Неровности   и
застывшие брызги срезают.

11.

Отмечается   место   дверного   проёма   с

учётом   запаса   на   установку   дверной   коробки   и
пропиливается   отверстие.   Для   облегчения
пропила   к   стене   с   обеих   сторон   рекомендуется
закрепить направляющие доски.
12.

Штрабы   и   канавки   для   прокладки   труб

делаются   штрабером   или   перфоратором.   После
установки труб штрабы заполняются кладочным
раствором или сипротекс -раствором для заделки
отверстий.

12.6 Кладка стеклянных блоков

Стеклянные   блоки   имеют   точно   выдержанные
размеры,   полый   стеклянный   блок   может   быть
либо прозрачным, либо только пропускать  свет.
Прозрачность,   естественно,   не   такая,   как   у
оконного стекла. Стеклянные блоки предлагаются
различных   габаритов,   форм,  цветов   и   рисунков.
Проходящий   свет   даёт   много   интересных
вариантов решения домашнего интерьера.
Использование   прозрачных   перегородок   или
деталей   стен   может   быть   актуальным   в   т.ч.   в
качестве   эффективного   средства   оформления
интерьера и для освещения помещений, которые
никак по другому не освещены. Стеклянная стена
очень   подходит,   например,   для   влажных
помещений, в качестве стенок душа, ванны и т. д.,

так как конструкция хорошо держит влагу. Из
стеклянных блоков можно делать также окна в
наружной стене, если принять во внимание, что
по   своим   теплопроводным   характеристикам
стеклянные   блоки   не   совсем  то   же   самое,   что
обычное окно.

Порядок работ

Стена из стекольных блоков строится обычно на
кронштейне,   где   с   боков   и   сверху   стоит  U  -
профиль,   а   снизу   бетонная   балка.   Из-за
теплоотдачи профиль изолируется от каркасной
конструкции   с   боков   полосой   пенопласта,   а
снизу-полосой рубероида.

К бокам и верхнему краю проёма крепится л ибо
сплошной U -профиль, либо он делается из двух
L   -профилей.   С   помощью   L-профилей   лучше
осуществлять теплоизоляцию.
Если   к   каркасу   проёма   можно   пристроить
притворный фальц для защиты металлического
кронштейна. То это тоже будет способствовать
теплоизоляции.   С   помощью   фальца   при
желании можно также скрыть всю конструкцию
кронштейна внутри стенового каркаса, при этом
проём   из   стекольных   блоков   выступает   как
будто прямо из стены.

Кронштейн   крепится   к   стеновому   каркасу   с
помощью крепежа из нержавеющей стали.
Стык металлического кронштейна со стеновым
каркасом уплотняется эластичной замазкой или
герметиком.
