Деревянный дом каркасные работы - часть 10

Инструменты для установки окон и
дверей

Кроме   обычных   рабочих   инструментов   при
монтаже   окон   и   дверей   Вам   потребуются
следующие инструменты:

-

ниверная трубка;

-

ватерпас (180 см) для установки дверей;

-

электродрель   или   аккумуляторная   дрель

(со свёрлами);
-

ручная циркульная пила для изготовления

клиньев.



10.1 Установка окон

В примере нашего дома на этапе каркасных работ
верхние   края   оконных   проёмов   и   проёмов
наружных   дверей   выведены   на   одну   и   ту   же
высоту,   и   эти   проёмы   построены   несколько
больших размеров, чем коробки с учётом запаса
на паклю.
Особенно   при   монтаже   окон   с   уже   готовой
обработанной поверхностью следует стараться не
оставлять   царапин   на   тех   элементах   окон,
которые   остаются   на   виду,   так   как   достижение
заводского   качества   при   ремонте   на
стройплощадке- чрезвычайно трудная задача.
1.

Для   установочных   работ   заготавливается

большое   количество   клиньев,   заготовка   ведётся
путём   отпиливания   их   от   батенсов   циркульной
пилой.
2.

Отрезается   парозащитная   плёнка   для

прикрытия   проёмов   таким   образом,   чтобы   она
заходила   за   край   устанавливаемой   коробки   с
учётом   внутренних   краевых   конструкций
оконного проёма.

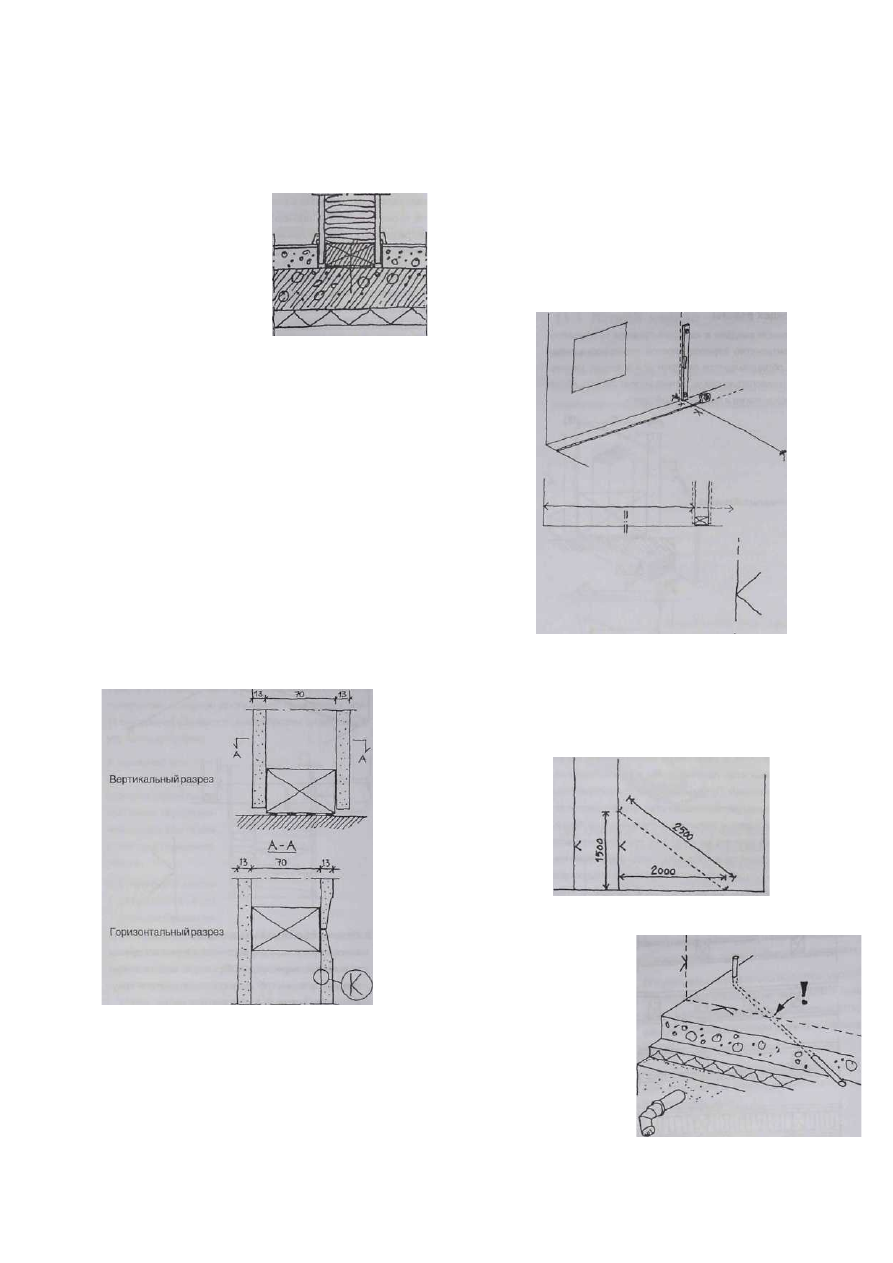

3.

На   краевых   стойках   отмеряется   высота

всех   оконных   и   дверных   проёмов   с
использованием ниверной трубки
(например,   конечная   поверхность   пола   +   1000
мм).
Убеждаются   в   том,   что
высота одинакова по всей
ширине   каркасного   бруса   -
это   делается   уголком   или
ватерпасом.
4.

От сделанной отметки

отмеряется   истинная   высота
коробки.

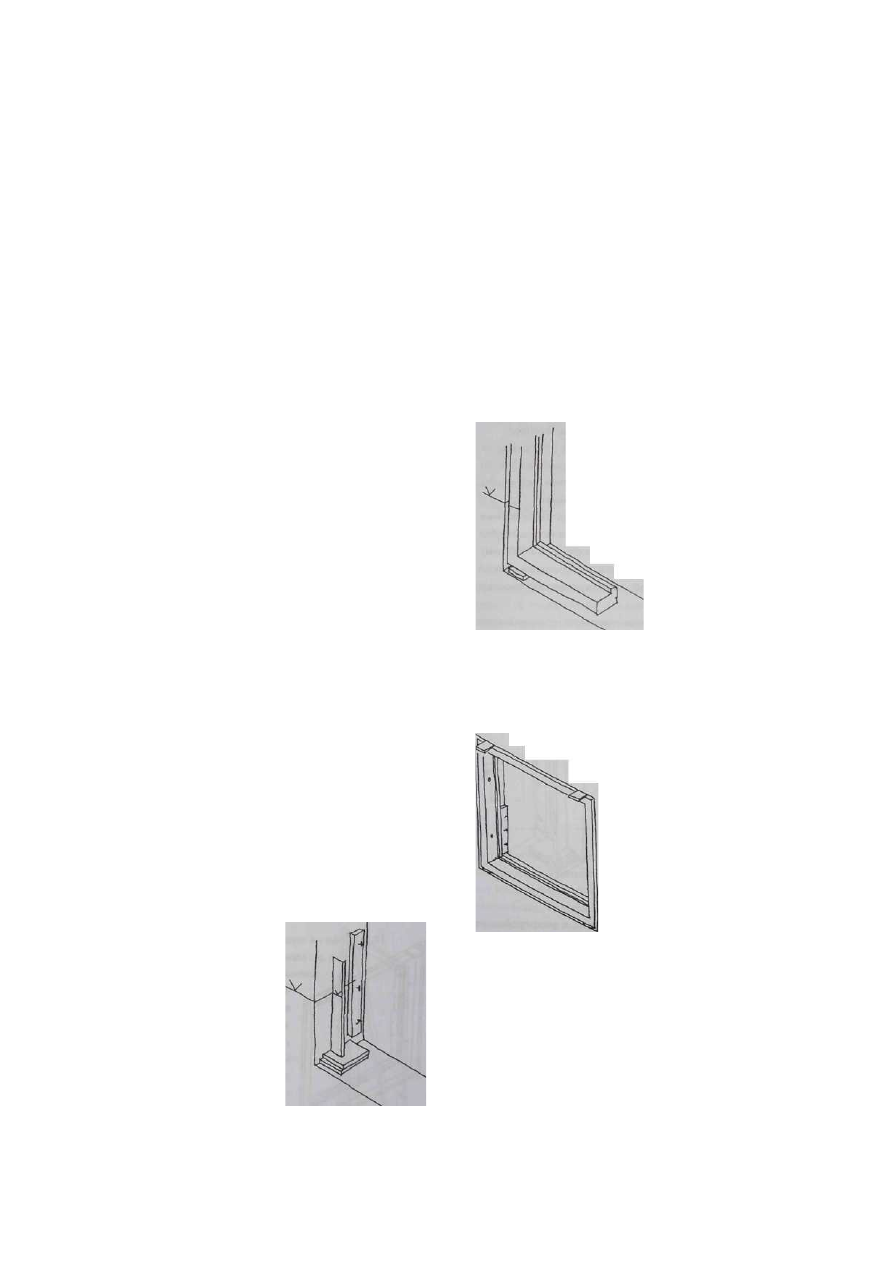

5.   Поверх   нижней   доски
проёма в угол проёма устанавливаются подставка
из   кусков   древесины,   например   из   плит
ветрозащиты, которая у вас имеется (из пористой

волокнистой   плиты).   Подставки   прибиваются.
Если   ширина   проёма   велика,   то   подставки
делаются   также   в   его   середине,   причём   их
высота должна быть такая же, как в углу- это
делается с помощью ватерпаса или линейки.
6.

На   внешнюю   сторону   окна

устанавливаются упоры, которые препятствуют
выпадению   коробки   из   проёма.   Упор   делается
таким   образом,   что   он   задаёт   местоположение
оконной   коробке   (Внимание!   По   ходу   работ
упоры переносятна установку следующей
коробки).
7.

Оконную раму  отсоединяют  от  оконной

коробки.
8.

Наоконной   раме   отмечаются   места

крепления.

9.

Сверлят   отверстия   под

крепёжные   винты   и   углубляют
более   крупными   свёрлами   для
шляпок винтов, если место крепежа
расположено   таким   образом,   что
оно   оказывается   на   виду   при

установленном



переплёте,

просверливают   отверстия
для



пластмассового

дюбеля.   10.   Оконная
коробка   поднимается   на

подкладки и осторожно придвигается к упорам.
Удостоверяются,   что   расположение     коробки
правильное



относительно



внутренней

поверхности.

11. В проём на верхней стороне коробки в

её   угол   вставляют   и   слегка

поджимают клинья.
12.



Затем



клинья

устанавливаются   в   промежуток
между



вертикальными

планками   и   стойками   каркаса
таким   образом,   чтобы   клинья
вплотную   подошли   к   верхней
поверхности   места   крепления.

Клинья слегка поджимаются.
13. Поджимая и ослабляя клинья, вертикальные
планки   коробки   выводятся   в   строго
вертикальное положение.

14.   Заточенной   планкой
измеряются



диагональные

размеры   коробки,   и   при
необходимости



положение

переплёта



корректируется

клиньями.
15. Ввинчиваются на своё место
крепёжные   винты   оконной
коробки,   при   этом   следят   за
тем, чтобы коробка не отходила
при затяжке винтов.
16.

Ещё   раз   контролируется

вертикальность



и

горизонтальность



оконной

конструкции,



и



при

необходимости   проводится
корректировка   положения   с
помощью клиньев и винтов.
17.

Оконный



переплёт

устанавливается   на   место   и
проверяется   работа   окна.   При   необходимости
делается точная  корректировка,  как это описано
выше.
18.

Промежуток

между   коробкой   и
каркасной
конструкцией
изолируется   паклей,
при   этом   пакля
закладывается
внутрь



проёма

деревянным   или
металлическим
мастерком   таким
образом,   что   пакля
оказывается   во   всю
толщину коробки.
19.

К   каркасным   стойкам   и     коробке

скрепками   прикрепляется   плёнка   воздушной
изоляции для герметизации заполненного паклей
проема.

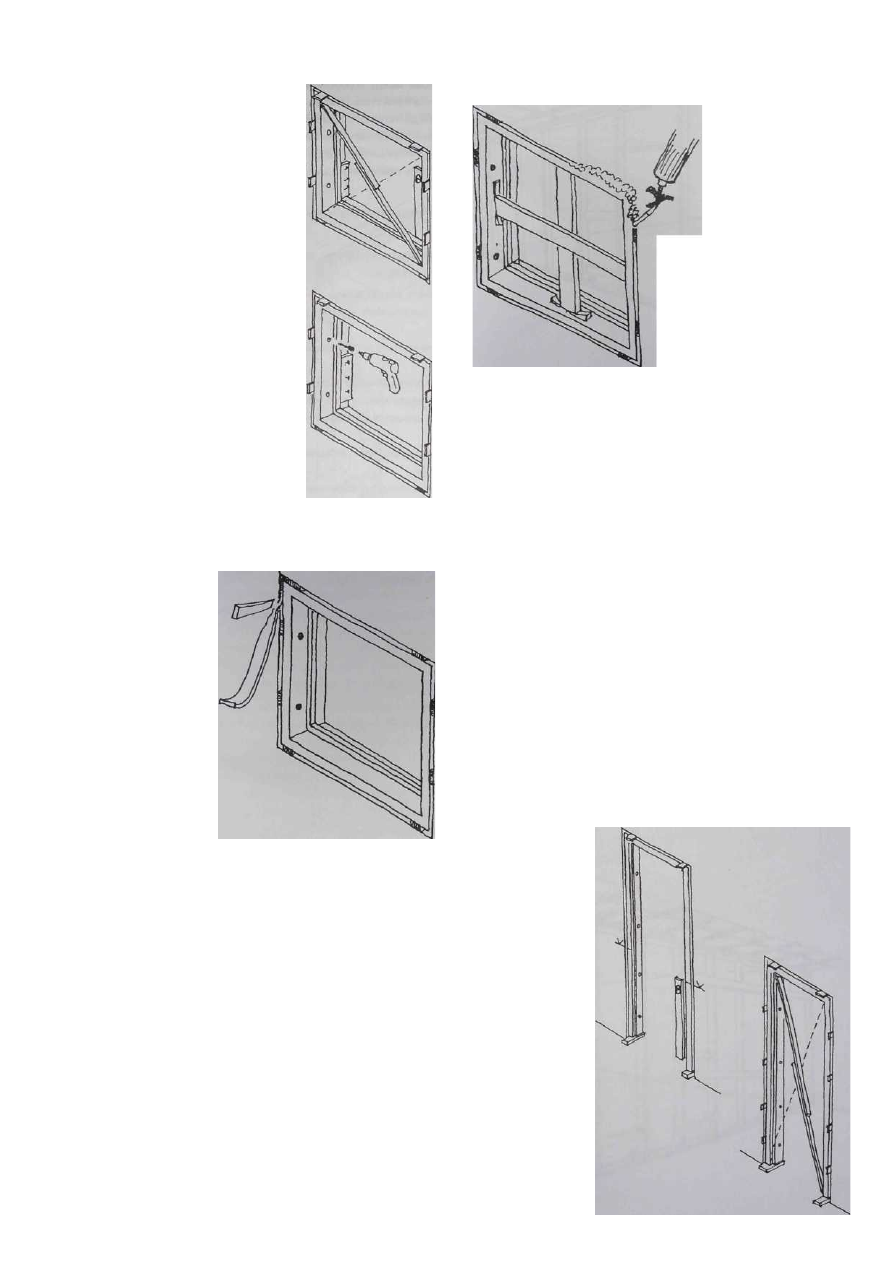

20.

Убираются стопоры с наружной стороны.

Если для паклевания коробки используется
полиуретан, то оконная коробка должна
укрепляться крестовыми распорками с
противодавлением распирающей силе пены.
Распорки можно снять после того, как пена
затвердеет. Затвердевшие брызги пены срезаются

вдоль поверхности оконной коробки.

10.2 Установка наружных дверей

Установка наружных дверей обычно проводится
в один этап с установкой окон.
Главная   дверь,   как   правило,   самая   широкая
дверь малогабаритного дома, и она ещё долгое
время   после   установки   окон   используется   в
качестве   "транспортной   магистрали"   для
строительных материалов и даже для тележек с
бетоном.   Установку   главной   двери
рекомендуется оставлять на более поздний этап
и   вместо   неё   сделать   временную   дверь
(например,   коробку   из   батенса   и   дверное
полотно - из ДСП). Часто в качестве временной
двери   можно   найти   старую   демонтированную
дверь. Во временную дверь стоит вмонтировать
замок,   чтобы   внутри   здания   можно   было
безопасно хранить инструменты и строительные
материалы.
Установка наружных дверей проводится по тем
же этапам, что и установке окон, поэтому здесь
мы не будем описывать их отдельно.

11. Легкие перегородки

11.0 Общая информация о
каркасной перегородке

Лёгкие   не   несущие   перегородки   служат
конструкциями, разграничивающими помещение.
Лёгкие   перегородки   функционально   отличаются
от   наружных   и   несущих   стен   тем,   что   не
принимают на себя вертикальных нагрузок.
Перегородка   должна   быть   достаточно   прочной,
чтобы   выдерживать   обычные   эксплуатационные
нагрузки,   связанные   с   проживанием   в   доме
людей.   Она   должна   выдерживать   обычный
крепёж и подвески, которые предусматриваются в
жилом помещении.
Со   строительных   позиций   перегородка   должна
выдерживать   возможные   проводки   кабелей   и
труб.
Важная   характеристика   перегородки   -
достаточная   звукоизоляция.   В   спальне   должно
быть достаточно тихо и спокойно по отношению
к другим комнатам. Туалеты  и ванные комнаты
обычно   хотят   изолировать   большей   степени   по
сравнению с прочими помещениями.
Теплоизоляция   лёгких   перегородок   становится
актуальной,   если   из   соседних   помещений   будет
доступ   в   среду   с   другой   температурой.   Такими
стенами   могу   быть   стеновые   конструкции
холодной   кладовки   домашней   сауны   или
примыкающие   к   жилым   помещениям   стены
склада   и   технических   помещений.   Стены
вентиляционного   шкафа   теплоизолируются
всегда.

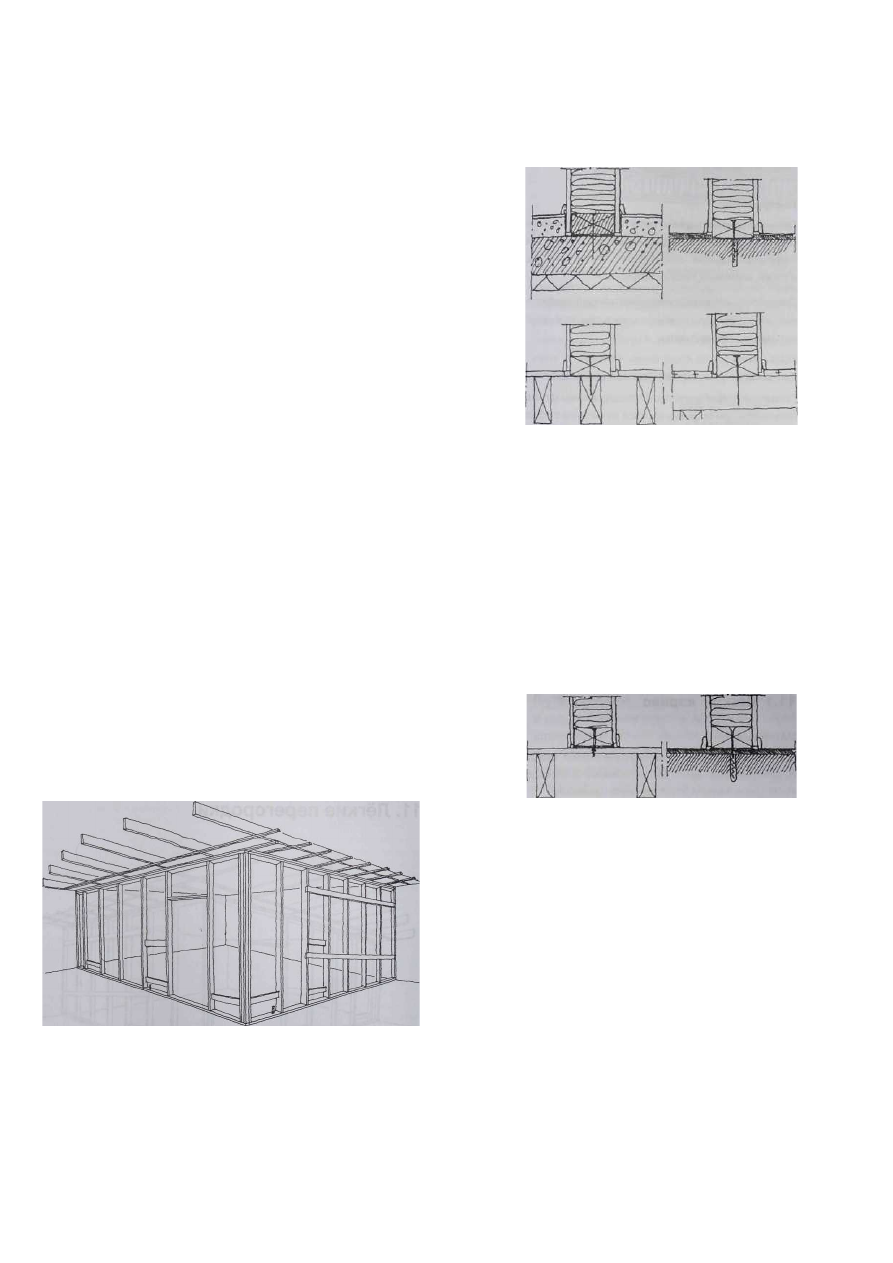

Способы строительства перегородок

Этап   строительства   лёгких   перегородок   можно
провести двумя способами.
Каркасные конструкции перегородок чаще всего
делаются отдельно по одному помещению за раз.
Каркас перегородки в данном случае строится:

-

либо   на   несущем   каменном   полу   до

поверхностной   заливки   или   после   неё   перед
заравниванием;
-

либо на конструкциях фундамента.

Другой   подход   основывается   на   том,   что
окружающие   стены,   потолок   и   пол   являются
уже готовыми, и отделочные работы по ним уже
завершены.   Тогда   лёгкая   перегородка   с   точки
зрения



пользования



помещениями

рассматривается   как   оперативная   конструкция.
Её можно возвести и разобрать в зависимости от
потребности   различных   помещений.   Если
перегородка делается в виде такой изменяемой
конструкции,   то   её   крепление   к   окружающим
конструкциям   необходимо   решить   таким
образом,   чтобы   по   возможности   не   причинять
им вреда.

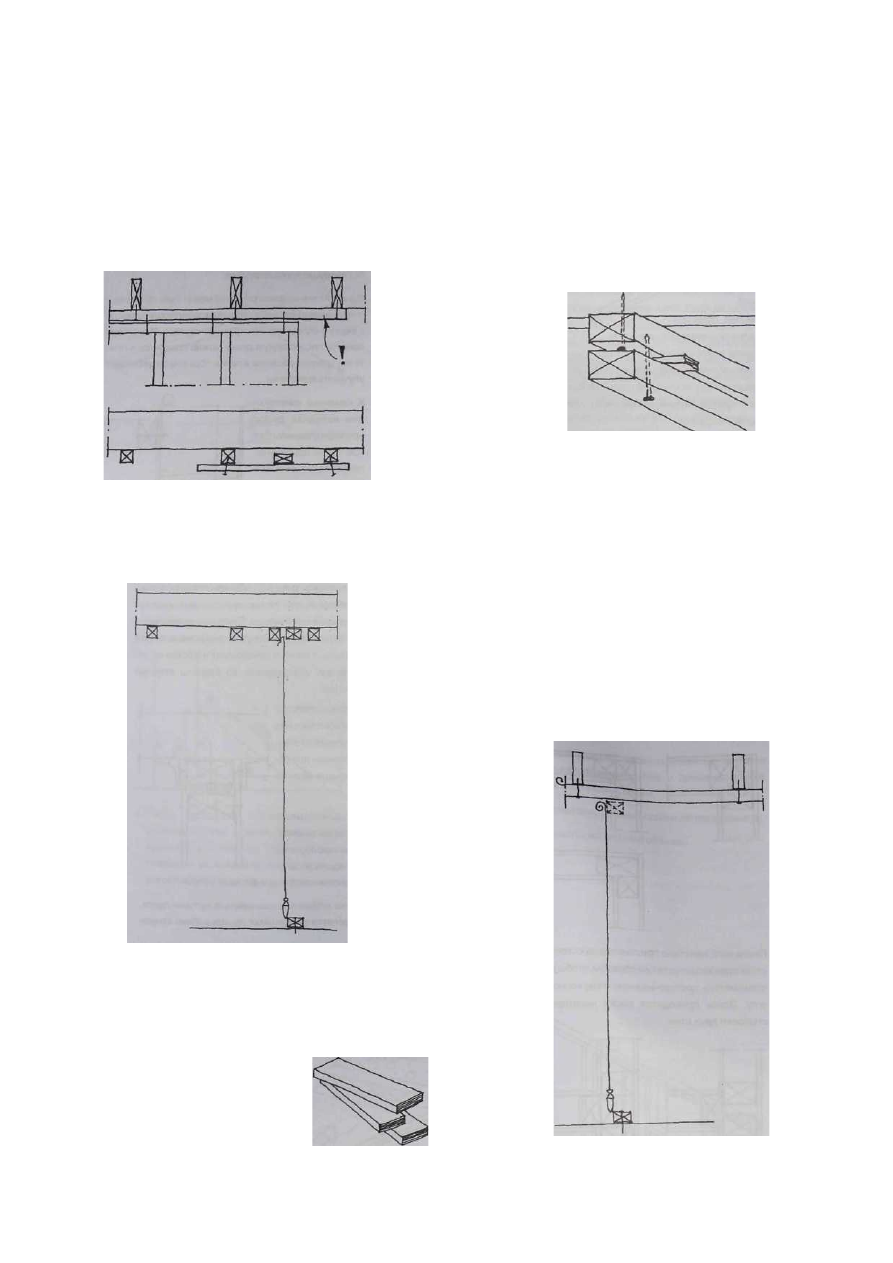

Определение места перегородки

Так   как   каркасные   конструкции   дома   уже
возведены, места перегородок определяются по
отношению   к   каркасу.   При   строительстве
каркаса   могли   возникнуть   небольшие
отклонения   от   размеров,   которые   нужно
принять во внимание при отметке места каркаса
перегородки.

Запланированное   место   перегородки   можно
получить   с   чертежей.   На   чертежах   обычно
отмечено   место   стены,   так   что   при   отметке
размеров   обратите   внимание   на   то,   что   на
каркасных   конструкциях   выполнена   плановая
отделка   (толщина   которой   сообщается   в
описании   строительных   работ   или   в   типовых

строительных чертежах). Таким образом, размер,
который откладывается от каркасной стены, равен
размеру, отмеченному на чертеже плюс толщина
поверхностной   отделки   каркасной   стены   плюс
поверхностная   конструкция   перегородки.
Значение, полученное таким образом, даёт место
края каркаса перегородки.

Перед тем, как отметить это место окончательно,
необходимо ещё принять во внимание возможные
отклонения размеров в каркасных конструкциях.
Если   между   стенами   будет   устанавливаться
стационарная мебель или оборудование, размеры
которых трудно изменить, то место перегородки
нужно определять таким образом, чтобы монтаж
мебели был произведён без затруднений. Иногда
даже   небольшое   отклонение   в   размерах   может
оказать влияние на запланированную меблировку
комнат.

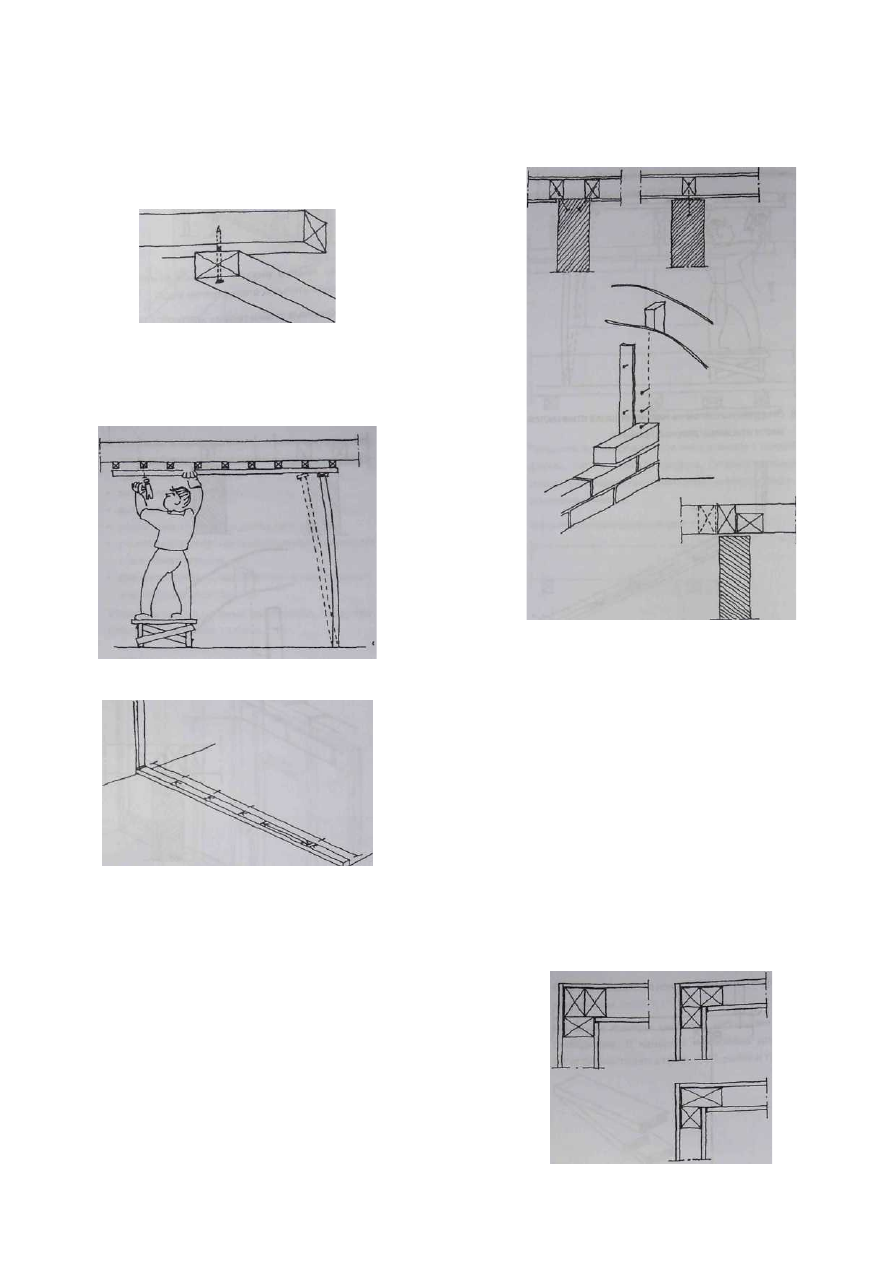

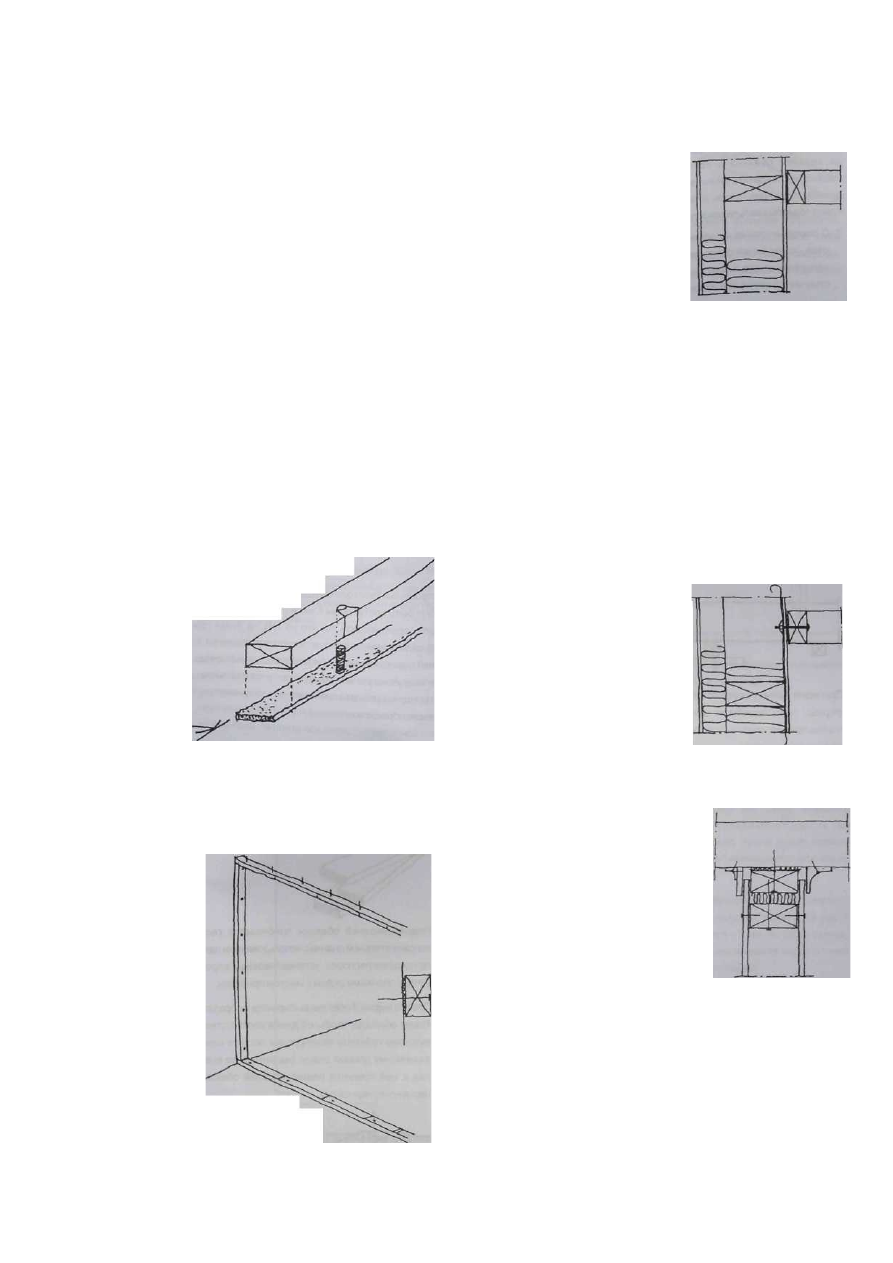

11.1 Лёгкий каркас

Материалы

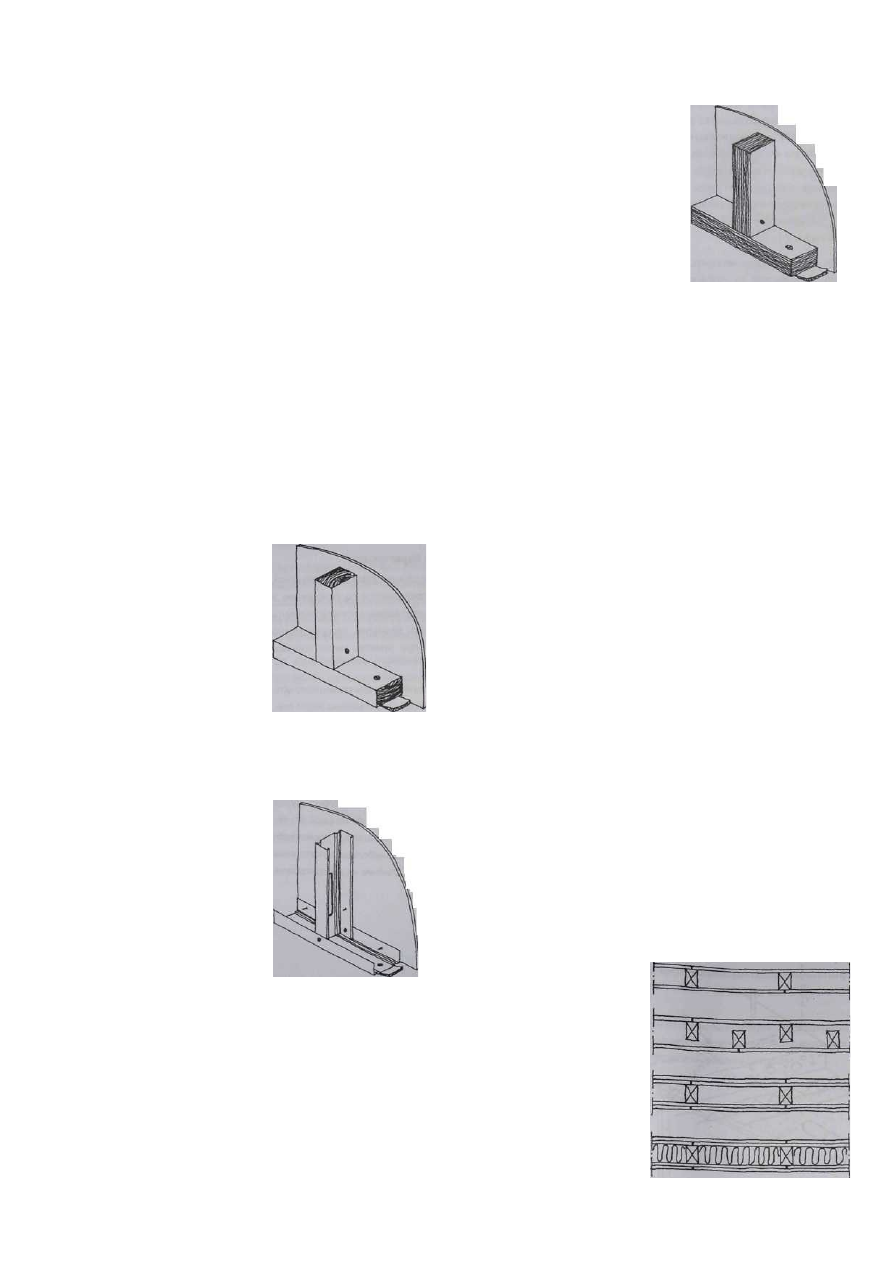

В   качестве   каркасной
конструкции   лёгкой   стены
используются   планки   или
брусья   размером   от   45x45
до   45x95   -   полномерная
или оструганная древесина.

- клееная древесинам...
-...



разработанная

специально для использования в перегородках
металлическая кронштейная конструкция.

При   креплении   деревянных
кронштейнов   используются
обычные



оцинкованные

гвозди   или   обычные   винты.
При   креплении   деревянных
балок



к



бетонным

конструкциям   используются
стальные   гвозди,   винты   и
пластмассовые дюбели, либо
гвозди серийного пистолета-гвоздезабойника.
При   креплении   металлических   балок
используются   также   винты-саморезы,   а   также
специальный   крепеж,   относящийся   к
кронштейнерным системам.

Для   улучшения   звуковой   изоляции   перегородок
стеновые   конструкции   изолируются   чаще   всего
минеральной   ватой.   Звукоизоляцию   можно   еще

улучшить,   уплотнив   швы
уплотняющей   массой   и
заделав



проёмы

эластичной паклей.
Для



уплотнения

используется   герметик,
накладываемый



из

пистолета,



пакля,

резиновые   прокладки   и
полиуретановая пена.

Инструменты

При   изготовлении   каркаса   перегородок,   кроме
обычного   инструмента,   нужен   длинный
ватерпас,   отвес,   для   закручивания   винтов   -
закручиватель   винтов   или   дрель,   а   также,
возможно, гвоздевой пистолет.
Для   работы   с   металлическим   кронштейном
потребуется ножовка по металлу, ножницы для
жести и, возможно, специальные инструменты.
Технические решения лёгкого каркаса
Проще всего перегородка на лёгком деревянном
каркасе   получается   при   обшивке   каркаса   из
батенса   с   обеих   сторон   поверхностными
конструкциями.
С конструктивной точки зрения более прочной и
с лучшей звуковой изоляцией получается стена
с  использованием  двойного каркаса  - хотя  это
более дорогой и реже используемый вариант. С
обеих   сторон   от   поверхности   стены   строится
своя   опорная   конструкция,   при   этом
прохождение звука вдоль каркаса сквозь стену
закрыто.   Звукоизоляционные   качества   станут
ещё лучше, если к поверхности стены укрепить
друг на друга две плиты.
Если конструкцией, расположенной над лёгкой
перегородкой,   является   массивная   бетонная
плита   или   плита   из   пористого   бетона,   то
верхний   край   лёгкой   перегородки   можно
реализовать   в   виде   конструкции,   полученной
путём   пристреливая   вспомогательной   доски   к
массивной плите или пористой бетонной плите.

Если



каркас

перегородки
строится  поверх т.н.
грубой   бетонной
заливки   и   доводка
пола   в   помещениях
до   окончательного
уровня производится
позднее,   то   это

приведёт   к   ситуации,   когда   основание   каркаса
останется   окружённым   стрёх   сторон   бетонной
конструкцией.   При   этом   закладной   брус   с
помощью влагоизоляционной плёнки изолируется
от   бетонной   конструкции,   и,   кроме   этого,   в
качестве   закладного   бруса
используются
пиломатериалы с холодной
пропиткой под давлением.

При   строительстве   из
элементов,   где   лёгкие
перегородки   могут   быть
поставлены   в   виде   готовых   элементов,   следует
гарантировать   то,   что   на   них   не   будет
приходиться   нагрузок   -   это   достигается
установкой   их   верхней   поверхности   на   10   мм
ниже   верхней   поверхности   наружных   стен,   при
этом   вертикальность   перегородок   проверяется
позднее,   например,   при   установке   обрешётки
потолка.

Порядок работы

В   данном   разделе   в   качестве   примера
описывается   строительство   каркаса   простой
перегородки,   которая   облицовывается   плитами
или   деревом.   Используя   нижеследующие
указания, можно строить лёгкие каркасы также и
под другие обшивки.

1.   По   чертежам   определяется   расположение
лёгко-каркасных   стен   по   отношению   к   уже
готовым   основным   стенам.   Путём   измерений
удостоверяются   в   правильном   расположении
стен,   относящихся   к   основному   каркасу.
Возможные   отклонения   необходимо   будет
принять   во   внимание   при   отметке   места
перегородки   таким   образом,   чтобы   отклонения

минимальным   образом   сказались   бы   на
последующем строительстве. Делается расчёт и
отмеряется   край   лёгкого   каркаса   перегородки,
при этом размеры, представленные на чертежах,
следует подгонять под край стены, например, на
толщину   плиты.   Линия   каркаса   отмеряется   от
каркасной стены в нескольких местах так, чтобы
направление   оставалось   бы   всё   время
одинаковым.   На   полу   с   другого   края   место
каркаса отмечается стрелкой, которая указывает,
в каком направлении сделан замер.

2.   Прямоугольность   линии   перегородки
проверяется по отношению к наружным стенам
и   к   линиям   других   возможных   перегородок.
Прямоугольность   можно   проверить   в   т.ч.   по
правилу "плотницкого треугольника" (числа 3,4
и 5 и кратные им).

3. Перед креплением основания каркаса (нижней
закладной   доски)
выясняется
расположение труб
и   проводки   в
основании   пола
для того, чтобы не
повредить   их,   так
как



их

восстановление
будет
дорогостоящим   и
трудновыполнимым мероприятием.

4.   В   качестве   закладных   досок   (направляющих)
выбираются   соответствующие   материалы,   чаще
всего   доски   с   холодной   пропиткой.
Обрабатываются   возможные   отверстия   сквозь
нижние   направляющие,   предусматриваемые   для
труб и кабельной разводки.

Под   направляющие   устанавливается   полоса
рубероида, если в основании находится бетон. В
противном   случае   под   направляющие
укладывается   полоса   изоляционного   материала.
Если   на   нижней   поверхности   направляющей
доски используется полиуретановая пена, то она
наносится   на   нижнюю   поверхность   досок
непосредственно   перед   креплением.   Полиуретан
заменяет рубероид и изолирует направляющие от
бетонной плиты.

Направляющая   доска   крепится   к   основанию
соответствующим   крепежом,   т.е.   к   деревянной
основе   -   гвоздями   или   винтами   и   к   каменной
основе   -   гвоздевым   пистолетом   или
специальным



крепежом



с

использованием дюбеля.
После   того,   как
направляющие
прикреплены   к
полу,



можно

устанавливать
доски,   идущие   к
наружным стенам.

До их крепления на стене с помощью длинного
ватерпаса   или   отвеса   отмечается   место
перегородки по вертикали, начиная от исходной
направляющей доски.

Между   начальной
доской   и   плитой
внутренней обшивки
каркасной стены для
улучшения
звукоизоляции
можно   использовать
полосу  минеральной
ваты   или   войлока,
паклю



или

полиуретановую
пену.   Полиуретановая   пена
служит   также   как   клеящий   состав
между   исходной   доской   и   плитой

внутренней   обшивки,   при   этом   стык   жёстко
фиксируется.

В   месте   стыковки
перегородки   с   наружной
стеной   под   плитами
внутренней



обшивки

должна   бы

быть

каркасная   стойка.   Если
это   так,   то   крепление
производится   обычным
способом   гвоздями   -   исходная   доска
прибивается к каркасной стойке.

Если   в   месте   стыка   за   плитой   внутренней
обшивки   нет   каркасной   стойки,   то   гвоздевое
соединение   невозможно   без   разрушения
конструкции.

Одним   из   технических   решений   может   быть
гвоздевое   соединение   нижней   стороны   в
направляющую   доску   и   с   верху   в   сплошную
конструкцию   каркаса.   Используя   полиуретан,
исходную   доску   можно   приклеить   к   плите
внутренней   обшивки   и
таким образом существенно
улучшить крепление.

К   каменной   конструкции
исходная   доска   крепится
специальным   крепежом,
предназначенным



для

камня, или с помощью пневмопистолета.

6.   Следующим   шагом
устанавливается   верхняя
обвязка   стенового   каркаса.
Верхняя



конструкция

(фермы,



кровельное

перекрытие   и   т.д.)   обычно
спроектированы



таким

образом,   что   лёгкие
перегородки  не могут  нести
верхние



конструкции.

Поэтому верхняя часть стены делается   в виде
т.н.   телескопической   конструкции,   т.е   она
спружинивает   и   жёстко   не   несёт   нагрузку,
оказываемую со стороны верхней конструкции.
Сначала устанавливаются верхние обвязки стен,
стоящих поперёк по отношению к фермам или
обрешётке крыши или потолка.

В   качестве   вспомогательной   планки   выбирается
планка   такой   длины,   чтобы   она   вдоль
перегородки достигала следующей фермы.

При   крепеже   можно   воспользоваться   кусками
досок,   которые   крепятся   к   обрешётке   крыши   с
обоих   сторон   перегородки.   Вспомогательную
планку   верхней   обвязки   просовывают   на   них
сверху.

Прямизна   линии   проверяется   либо   отвесом   с
каждой   фермы,   либо   линейным   шнуром.
Вспомогательная планка прибивается гвоздями к
нижним поясам ферм к отмеренным местам.
Вспомогательные доски убираются.

Верхняя обвязка строится в виде телескопической
конструкции.
Из 12 мм фанеры делаются небольшие распорки
(вкладыши).   В   качестве   материала   для   планок,
естественно, годится также ДСП, рейки и т.д.

Планка   верхней   обвязки
прибивается   гвоздями   к
вспомогательной   планке   с
использованием   одинаковых   по
толщине   распорок,   устанавливаемых   в

промежуток   между   планками   рядом   с   местом
прибивки.

Планка   верхней   обвязки   выбирается   и
обрабатывается таким образом, чтобы её длина
соответствовала



наружному



габариту

конструкции   лёгкого   каркаса,   задаваемому
длиной   стены   (например,   во   внешних   углах   к
ней   крепится   планка   верхней   обвязки   стены,
перпендикулярной ей).

Распорки убираются   позднее   после установки
каркасных стоек.

Внимание. При выборе гвоздей для прибивания
планки     верхней   обвязки     к   вспомогательной
планке   необходимо   обратить   внимание   на   то,
что   гвозди   не   должны   проникать   сквозь
вспомогательную планку и таким образом рвать
пароизоляцию.

7.   С   помощью   отвеса   на   обрешётке   потолка
отмечаются   точки линий перегородок, идущих
в   том   же   направлении,   что   и   фермы,   и
образованная   линия   отмечается   цветным
шнуром на досках обрешётки.

Доска   верхней   обвязки   крепится   к   обрешётке
потолка как телескопическая система так, как это
было описано выше.
Обрешётка   50x50,   распорка   12   мм   и   планка
верхней обвязки 45x70, общая толщина 107 мм:
можно использовать гвозди 100x34.

Работа   сверху   представляет   большие  трудности.
Особенно,   если   работает   один   человек,   для
облегчения   труда   стоит   использовать
вспомогательные   средства.   Например,   простой
упор может сослужить хорошую службу.

Следующим   шагом   на   нижней   обвязке
отмечаются места и размеры дверных проёмов.

Расположение



и



размеры



проёмов

контролируются по планам и рабочим чертежам.
Особенно   тщательно   проверяется   высота
дверного   проёма,   при   этом   выясняется,   на
сколько   нужно   будет   поднять   уровень   пола   по
сравнению   с   имеющимся   уровнем   до   его
окончательной высоты.

Проём   обмеряется   таким   образом,   чтобы   для
дверного косяка в сторону и вверх остался зазор в
10 мм. В инструкциях часто говорится о 5 мм, но
этого   зазора,   как   показывает   практика,
оказывается   недостаточно   для   достижения
хорошей изоляции.

Если к перегородке позднее будет стыковаться
строительная конструкция, например, кладочная
стена, то для неё отмечаются столбы или стойки
стен для последующего крепления.

Кладочная   стена,   которая   делается
одновременно   с   лёгкой   перегородкой,   может
строиться   таким   образом,   что   тот   же   самый
стеновой   каркас   служит   одновременно
направляющей для другой стены.

При   отметке   мест   для   стоек   перегородок
необходимо   также   решить,   какие   конструкции
будут   применяться   для   углов   стен   и   стыков
перегородок, так как относящиеся к ним стойки
устанавливаются   одновременно   с   другими
стойками.

Наружный угол делается таким образом, чтобы
на  плиты  стены  до угла  приходилась  хорошая
опора.   Приведённые   схемы   представляют
несколько способов организации угла.
