Деревянный дом каркасные работы - часть 3

3. Изготовление опалубки
фундамента

3.0 Общие сведения об опалубке
фундамента


Задачей фундамента является перенос нагрузок,
идущих   от   фундамента   здания   либо   напрямую,
либо   опосредованно   (например,   через   сваи)   на
слои   грунта   с   достаточной   несущей
способностью, либо на скальные породы.
Основой   фундамента   служит   ненарушенный
фунт,   уплотнённое   земляное   наполнение   или
скала.
Фундамент делается в основном в виде бетонных
либо   железобетонных   конструкций,   которые
заливаются на месте.
Метод строительства фундамента, кроме нагрузок
со   стороны   здания,   определяется   также
характеристиками   почвы   в   месте   строительства.
Поэтому закладные фундаменты проектируются и
строятся всегда по-разному для каждого объекта.
Закладные фундаменты, как правило, не остаются
на   виду,   и   поэтому   к   ним   не   устанавливается
требований к поверхности и другим показателям
внешнего вида.
Важным   является   согласование   выполнения
опалубочных   и   других   работ,   таких,   как
армирование, прокладка труб и кабелей, а также
вопрос совместимости соединяемых конструкций.

Материалы

При   проведении   плотницких   работ   для
изготовлении   опалубки   в   качестве   каркасного
материала   используется   доска   22x100   и   батенс
50x100,   а   также   в   качестве   обшивки   -доска
22x100.   Используемый   пиломатериал   обычно
бывает   с   обзолом.   Доска,   используемая   для
обшивки,   может   быть   довольно   свежей.   Для
крепежа   используются   обычные   гвозди   длиной
60-100 мм в зависимости от соединения.

Рабочие инструменты

Кроме   обычных   плотницких   инструментов,   Вам
понадобятся   железный   лом   и   кувалда.   А   также
мотопила.   При   изготовлении   боковин   опалубки
используется циркульная пила.

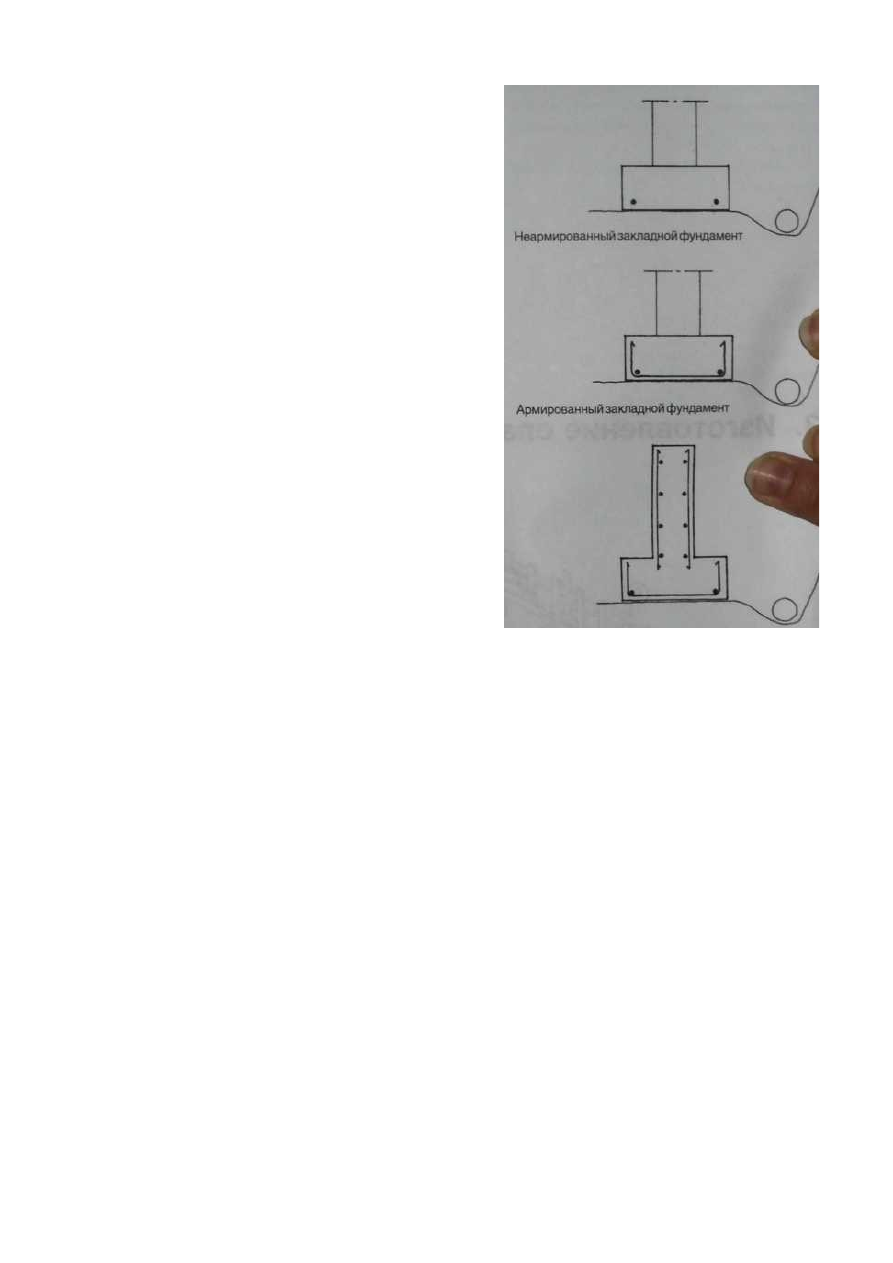

Закладной фундамент, объединённый с капитальной стеной.

3.1 Изготовление опалубки
фундамента стен из досок

Общие сведения

Выемку фунта и возможное заполнение нижней
части   закладного   фундамента   необходимо
производить   чрезвычайно   аккуратно   для
облегчения   в   дальнейшем   работ   по
изготовлению   опалубки,   а   также   для
возможности проведения работ по уплотнению
основания фундамента.

Если под закладным фундаментом используется
грунтовое   заполнение,   то   оно   должно   быть
послойно   уплотнено,   и   его   толщина   должна
быть   равномерна   по   всей   длине   закладного
фундамента.   Неравномерные   толщины
заполнения и неравномерные уплотнения могут
вызвать   разницу   в   давлении   на   основной
фундамент,   что   может   сказаться   роковым
образом   на   здании,   возводимом   поверх   такого
фундамента.

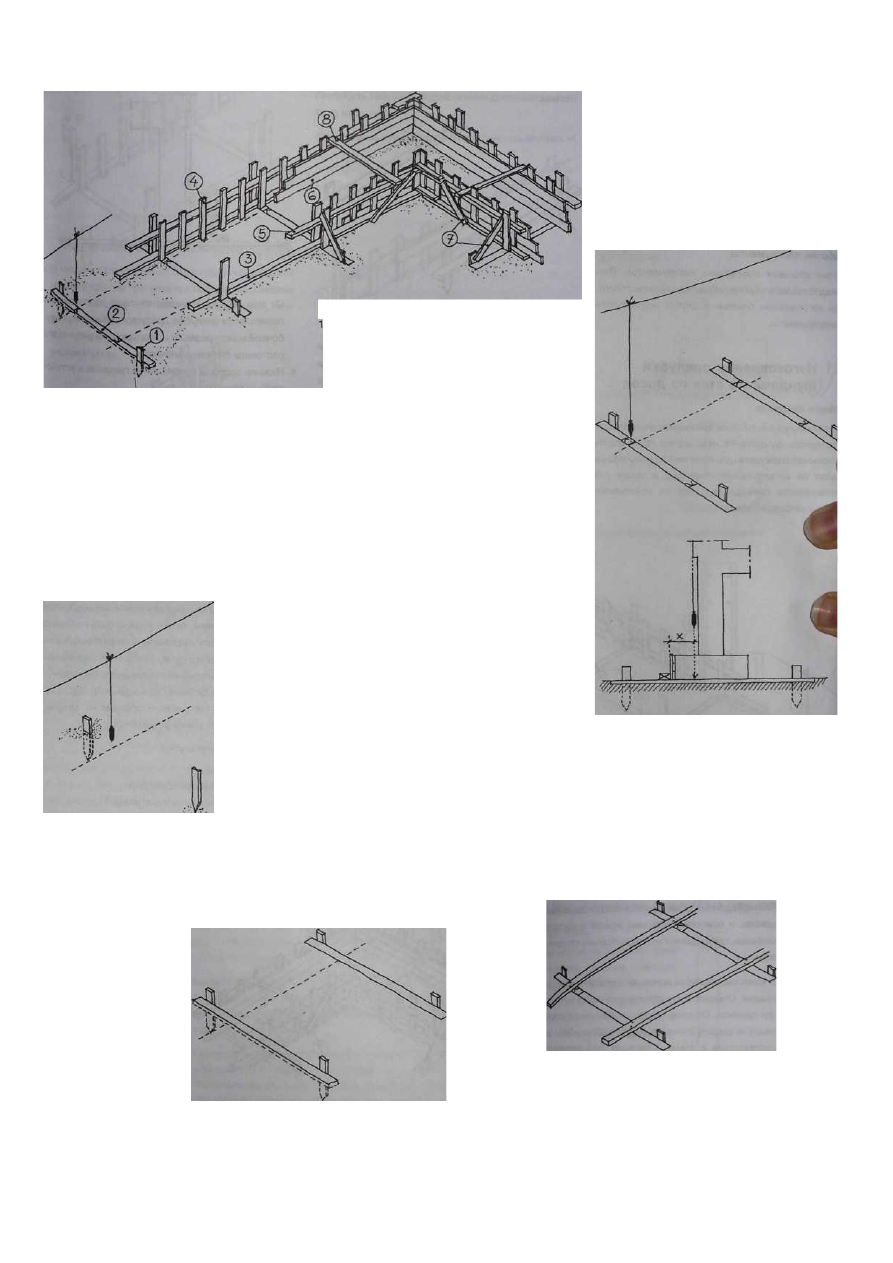

Элементы дощатой опалубки:

1.

Крепёжные

сваи,
2.

Нижняя

обвязка (подкладной
брус),
3.

Нижняя или

донная прокладка( нижний прогон),
4.

Стойки или обрешётка,

5.

Верхний прогон,

6.

Опалубочная доска, или поверхность опалубки,

7.

Вертикальные и наклонные связки,

8.

Горизонтальная связка.



Порядок проведения опалубочных
работ

Вначале   на   линию   закладного   фундамента
вбиваются крепёжные сваи.

Место   крепёжных   свай
фиксируется по натянутой
верёвке   и   грузу   или   с
использованием ватерпаса
(отвеса).
Сваи



должны

располагаться



таким

образом,   чтобы   они   не
мешали   строительству
опалубки,   и   чтобы   их
можно было использовать

при установке наклонных связок.
Расстояние   между   сваями   1,5...   2,5   м;   в   районе
углов сваи устанавливаются более плотно.

2.   Установочные
доски   22х100
или



50х100,

прибиваются   к
сваям. Гвоздевые
соединения
препятствуют
перемещению
установочных
досок



в

продольном   направлении,   при   этом   опалубка
остаётся на линии стены.


3.   На   установочных   досках   с
помощью   отвесов   помечаются
определяемые   по   натянутой
верёвке элементы здания. Обычно
это   либо   наружная   сторона
цоколя,  либо поверхность фасада.
Это всегда требует уточнения.


От   этих   отметок   отмеряются   места
расположения



поверхности



опалубки,

предусматриваемые опалубочной  конструкцией
и   основанием.   На   рисунке   это   расстояние
отмечено значком х.

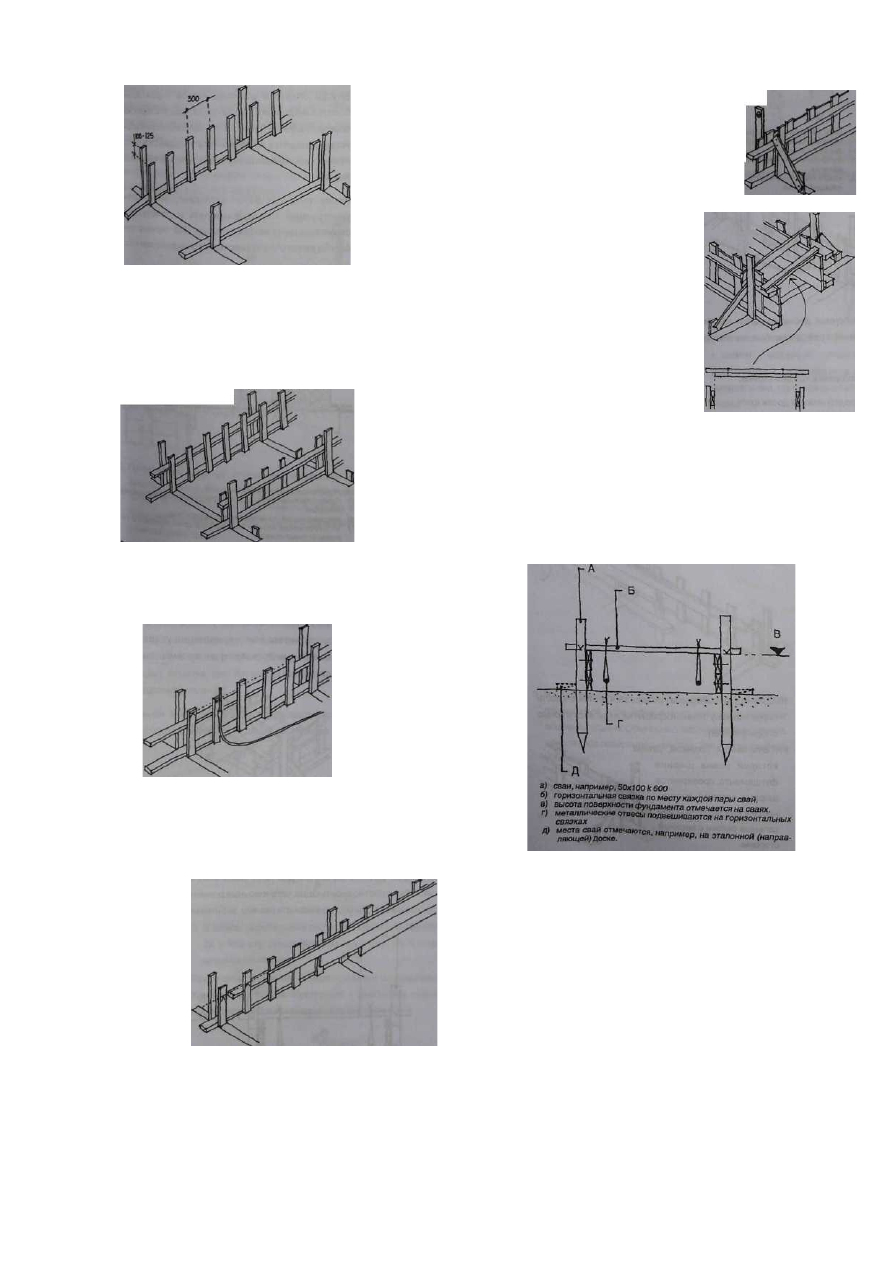

4.   Нижние   прогоны   прибиваются   гвоздями   к
установочным доскам.

5.   К   внутренней   стороне   нижних   прогонов
прибивается   обрешётка,   верхняя   поверхность
которой   находится   почти   на   уровне   верхней
поверхности будущей опалубки.
Стойки   обрешётки   устанавливаются   с   шагом
примерно 300 мм. (К 300).

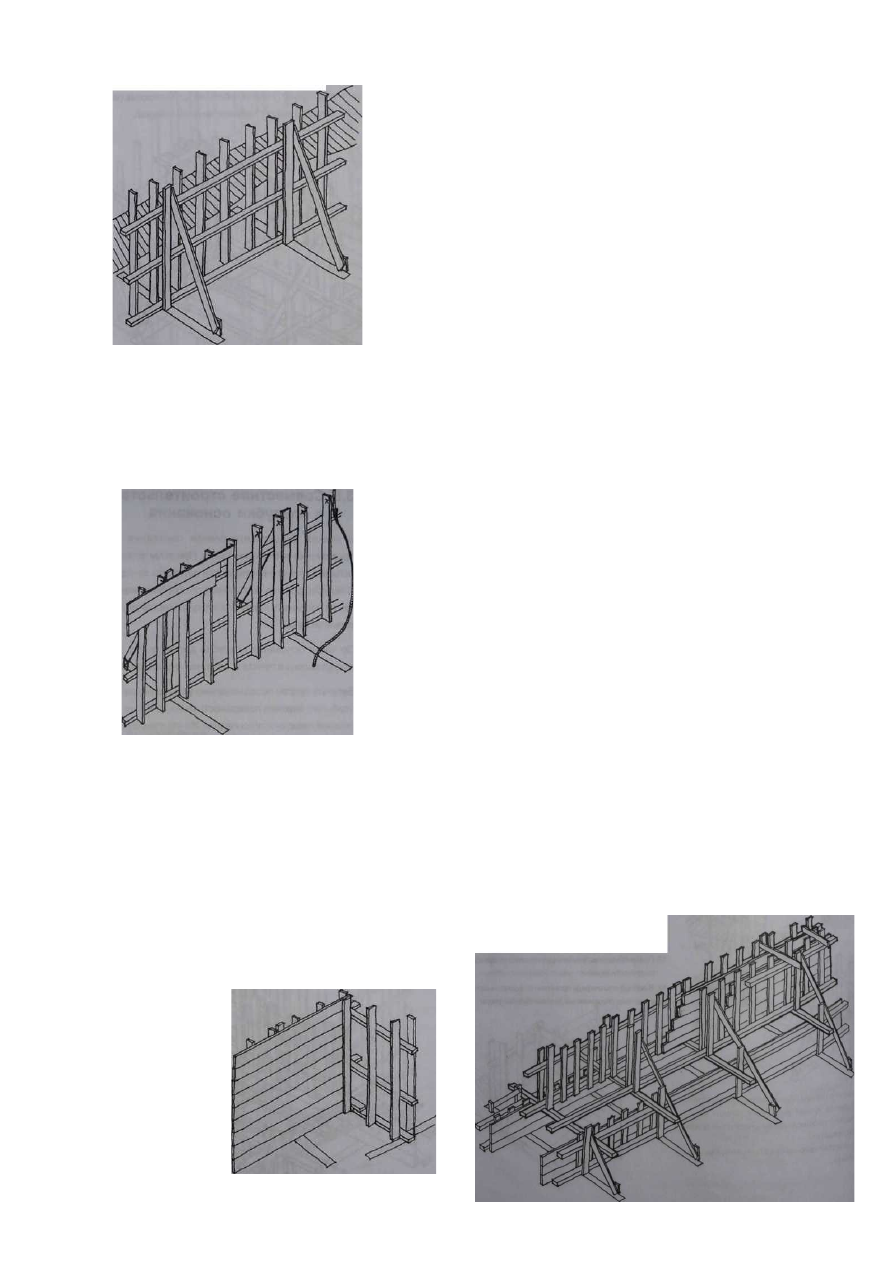

6.   В   места   установочных   досок   с   наружной
стороны   нижнего   прогона   крепятся   так
называемые задние стойки, которые на 100 ... 125
мм выше, чем внутренние стойки.

7. К стойкам крепится верхний прогон.

8.   На   внутренние   стойки   переносят   уровень
высоты верхней поверхности фундамента либо с
помощью   нивелира,   либо   нивелировочного
шнура.

9.   Самая   верхняя   опалубочная   доска   крепится
таким образом, чтобы верхний край доски был на
месте отметки.
Доска прибивается гвоздями к каждой стойке.
Плотность
забивки   гвоздей
нижних   досок
щита может быть
меньше.
Обе   половины
опалубки
делаются
одинаковым
образом.

10.

С   помощью   ватерпаса   проверяется

вертикальность   наружной   и   внутренней
обрешётки, и крепятся угловые опоры (связки).

11.

Эталонной   планкой,   длина

которой



равна



ширине

фундамента,   проверяется   ширина
верхней   поверхности   и   крепятся
горизонтальные   связки   с   верхней
стороны.
12.

Крепятся   угловые

опоры   (связки)   внутренней
обрешётки.
13.

На   конечном   этапе

уточняется   необходимость
в



дополнительном

укреплении   углов   и
крепятся возможные упоры,
резервные   элементы   и
опалубочные связки.

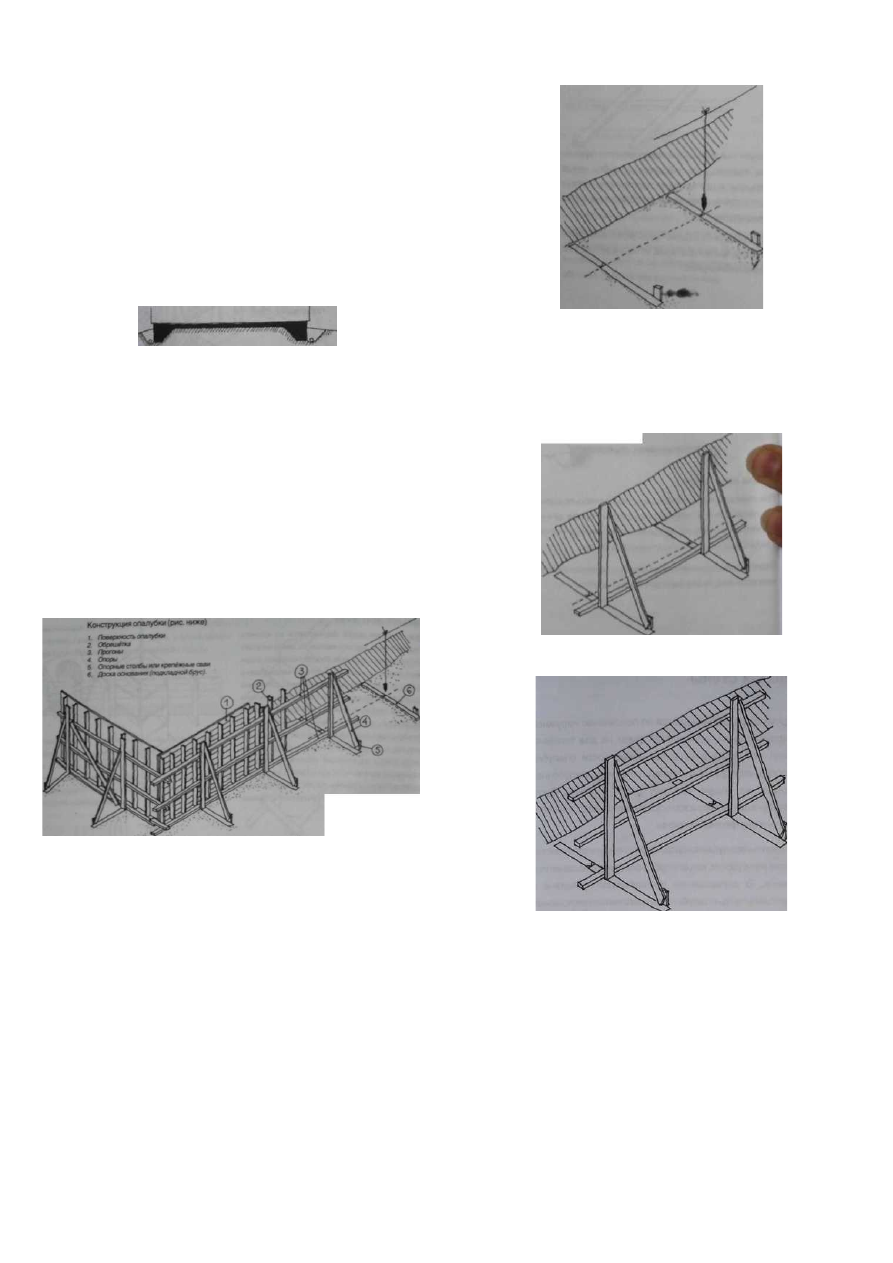

Другие конструкции основания стен

Когда грунт достаточно мягкий для того, чтобы
в   него   можно   было   плотно   забить   сваю,
установочные доски и крепёжные столбы можно
заменить сваями, забитыми в землю.

Если   фундамент   делается   из   блоков,
укладываемых  в  цоколь,  и основание  под  ним
ровное   и   достаточно   широкое,   то   фундамент
можно выполнить следующим образом:
В   качестве   опалубки   используются   блоки
цокольной   кладки.   Отмеряются   и   отмечаются
места   основания   фундамента.   От   отметок
откладывается   расстояние   вверх   на   ширину
блока   (чаще   всего   200   или   240   мм).   В
соответствии



с



этими



отметками

устанавливаются   направляющие   доски   для
засыпки песка.
Блоки устанавливаются в ряд по двум сторонам
будущего основания по направляющим доскам.
Чтобы   вся   конструкция   не   сдвигалась   и

оставалась   на   месте,   цепочки   блоков
сколачиваются сверху досками-связками.
Внутри   опалубки   раскладывается   строительный
полиэтилен   для   того,   чтобы   предотвратить
сцепление   блоков   с   запивкой   фундамента.
Металлические отвесы устанавливаются на свои
места   и   подвешиваются   в   нужное   положение   с
реек стяжки, укреплённых поверх жердей.
После   того,   как   бетон   затвердел,   опалубочную
конструкцию   можно   разобрать   и   приступить   к
строительству   цокольной   кладки.   Два   первых
венца   блоков   уже   в   готовом   виде   имеются   на
рабочем месте.

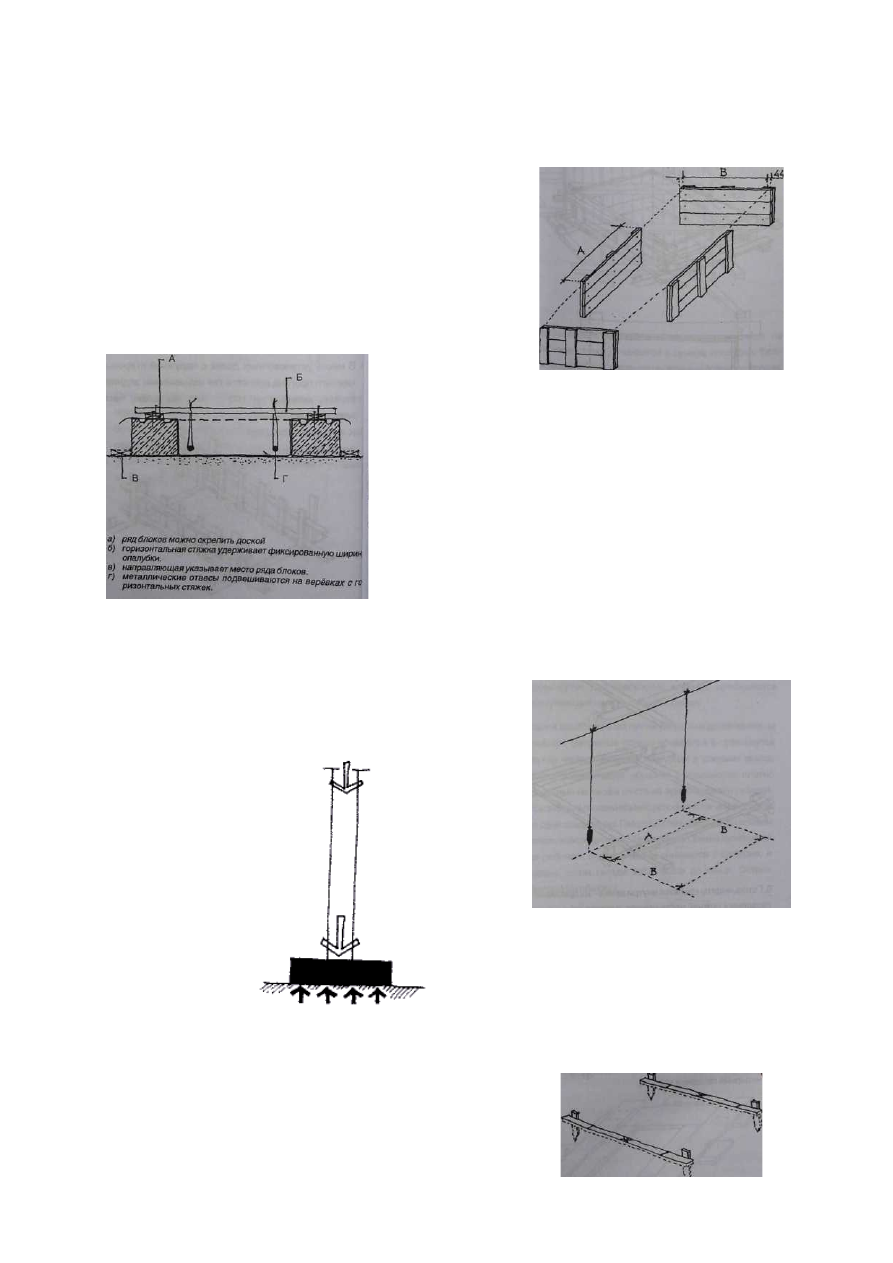

3.2   Изготовление   опалубки   для
основания   колонн   из   щитов
опалубки

Общая часть



Через   основания

колонн   на   фунт
передаются   большие
точечные   нагрузки.
Основания



колонн

обычно



имеют

прямоугольную   форму.
Основание   колонны
делается,   как   правило,
достаточно толстым.

Порядок
опалубочных
работ

1.   Опалубочные   щиты   собираются   за   рабочим

столом     таким   образом,   чтобы   при   их
использовании   поверхность   опалубки
составляли   доски   22   х   100   и     при   размерах
основания   А   х   В   изготовляются   два   щита,
длина которых В + 88 мм.

Вместо   досок   в   качестве   альтернативного
варианта



можно



использовать

влагоустойчивые   строительные   плиты,
например, опалубочную фанеру.

2.   Проверяется   будущее   положение   основания
по   высоте,   например,   с   помощью   нивера   или
ниверного шнура, и производится заравнивание
земли в основании до нужной высоты, а также
утрамбовка возможной подсыпки.

В случае, если низ основания остаётся ниже, чем
запланировано, то боковины строятся с учётом
разницы по высоте и только на последнем этапе
производится   замер   по   высоте   верхнего   края
основания   и   соответствующая   отметка   для
бетона делается на внутренней стороне боковин.
Место основания и его размеры определяются с
помощью   отвесов,   подвешенных   на   линейной
верёвке.


3.   В   землю   укрепляются   доски   основания,
например, 22 х 100 мм, длина которых примерно
на 500 мм длиннее основания.
Крепление  к земле обеспечивается  с помощью
крепёжных   столбов.   Крепление   к   скальному
грунту   производится   при   необходимости
болтами.

4.   На   установочных   досках   отмечается
центральная   линия   (ось)   основания,   после   чего
можно разметить расположение нижнего цоколя и
закрепить к доскам основания.
При   разметке   замка(крепления)   основания
необходимо   принять   во   внимание   припуски   на
боковины, а также убедиться в прямоугольности
замка   основания   с   помощью   уголка   или
плотницкого треугольника.

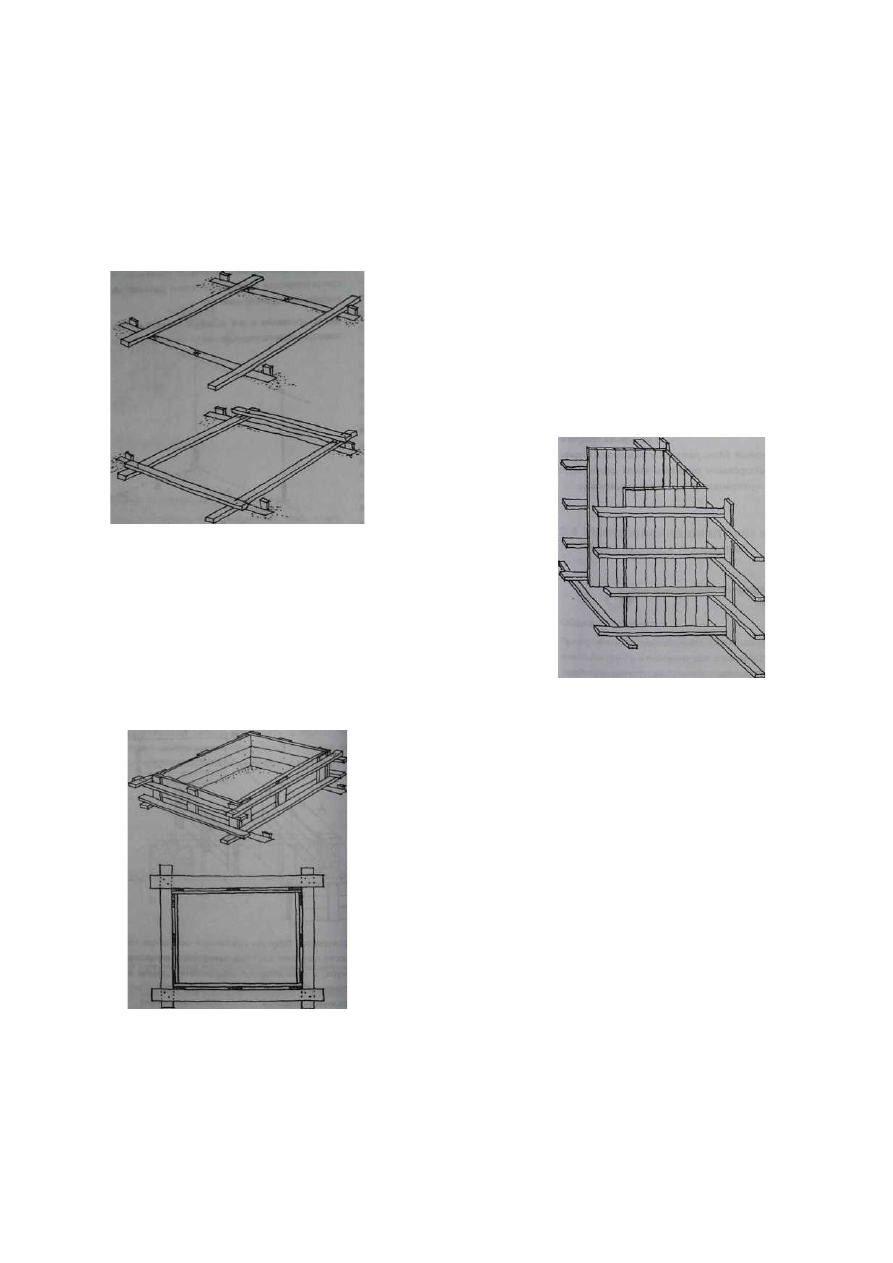

5.

Готовые щиты крепятся внутри замка - их

прибивают   гвоздями   к   нижней   части   цоколя,   а
также друг к другу в верхних углах.
6.

Следующим   шагом   собирают   верхний

замок таким образом, что сначала нижние доски
замка прибиваются к боковинам (гвозди проходят
сквозь боковины), после чего верхние доски замка
можно укрепить к нижним и прибить их вместе на
углах.   Прибивка   осуществляется   четырьмя
гвоздями 100 х 34.

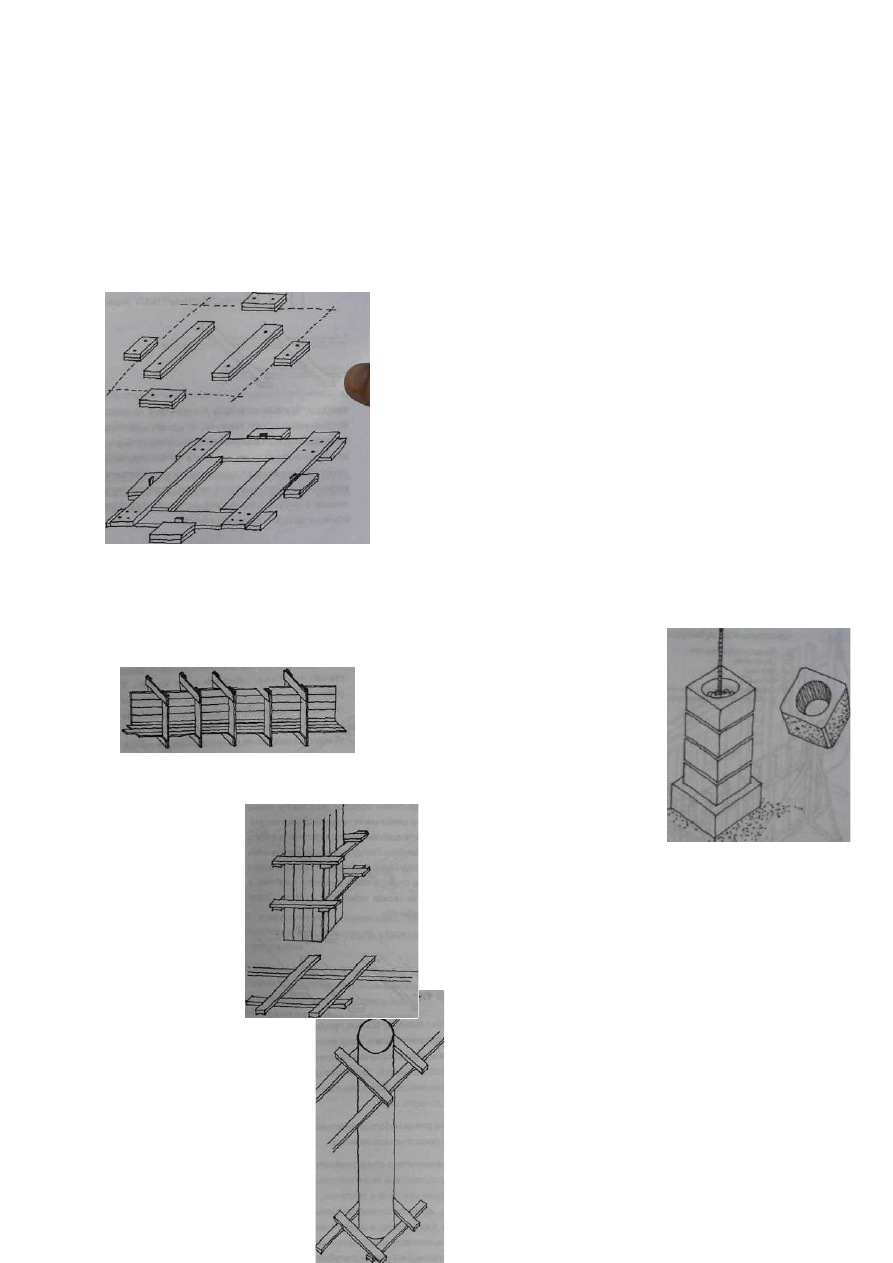

3.3 Изготовление опалубки
колонны



Обшивка   досками   опалубки   колонны   обычно
производится с использованием колонного замка.

Чаще всего опалубка делается в готовом виде на
рабочем столе и в собранном виде ставится на
место.   Этот   метод   предполагает,   что
армирование   колонны   можно   в   общей   сборке
установить на место через верх .
По своим размерам опалубку довольно большой
колонны   более   практично   делать   с   самого
начала по месту.
Изготовление   опалубки   начинается   с   самого
нижнего замка колонны, который работает как
направляющий   для   обшивки   досками.   Доски
крепятся   к   прогонам,   к   которым,   в   свою
очередь,   крепятся   элементы   замка   боковых
стенок   опалубки.   Как   правило,   в   этом   случае
армирование   колонны   устанавливается   в
готовом   виде   перед   обшивкой   досками
последней стенки опалубки.

Изготовление опалубки колонны, строящейся на
рабочем   столе,   начинается   с   замков   опалубки.
Если   речь   идёт   об   изготовлении   нескольких
опалубок колонн, и если удачность колонны во
многом   зависит   от   того,   насколько   точно
выдержаны габариты замков, то их стоит делать,
используя шаблоны.
Шаблон изготовляется следующим образом: На
рабочем   столе   вычерчивается   точный
поперечный   разрез     колонны.   С   его   внешней
стороны   отмеряется   припуск   на   толщину
обшивки   опалубки,   который   потом   становится
точным габаритом замка колонны. К рабочему
столу   плотно   прибиваются   направляющие
планки, соответствующие внутренним размерам
замков колонны. От внутреннего размера замков
вверх   отмеряется   расстояние,   равное   ширине
досок   замка.   К   внешней   стороне   этих
расстояний, оставив небольшой промежуток для
крепёжных клиньев, прибиваются выступающие
направляющие планки.

Замок   изготовляется   путём   установки   досок
замка на шаблон. Затяжные клинья вбиваются в

промежуток  между  направляющими   планками   и
досками   замка.   Доски   замка   таким   образом
оказываются плотно стоящими на своём месте на
время   забивки   гвоздей.   При   забивке   гвоздей
обычно   используются   четыре   гвоздя   на   одно
соединение.   Гвозди   должны   проходить   целиком
сквозь   всё   соединение.   Тем   не   менее,   они   не
забиваются до рабочего стола, а замок снимается
с шаблона, и только потом гвозди забиваются до
конца. Острия гвоздей загибаются.

Обивка   опалубки   досками   производится   на
рабочем   столе   в   горизонтальном   направлении.
Замки устанавливаются на рабочий стол на краях
на соответствующем расстоянии друг от друга, и
доски   обивки   приколачиваются   к   замку   с
внутренней стороны.

Нижний



замок



опалубки



колонны

устанавливается   заранее   в   нужное   место,
предусмотренное   для
колонны,   и   крепится   к
основе.



Готовая

опалубка



колонны

поднимается



и

устанавливается



на

место   внутрь   этого
замка,   крепится   и
подпирается
наклонными   опорами   в
вертикальное
положение.

Колонны,   круглые   по   своему
поперечному



сечению,

изготовляются,   как   правило,   с
использованием опалубной трубы.
Опалубочная труба изготовлена из

влагоустойчивого



картона.



Труба

устанавливается   внутрь   нижнего   звена   и
поддерживается   в   вертикальном   положении   с
помощью   верхних   замков.   Промежуточных
замков не требуется, так как труба изготовлена с
учётом обычных нагрузок при заливке бетона.

Блочные колонны

Быстро и просто колонны можно изготовить из
колонных   блоков.   Этот   способ   особенно
подходит тогда, когда блочная кладка и так уже
используется   на   объекте,   на   пример,   при
строительстве   нижнего   этажа   с   подвальным
помещением.   При   использовании   колонных
блоков   колонна,   естественно   поднимается
вместе   с   остальными   кладками   на   тот   же
уровень.
В   магазинах   предлагаются   колонные   блоки
различных   размеров   и   формы   При
проектировании   решается,   какой   формы   будет
колонна,   и   рассчитывается   её   поперечный
размер.

Базовая колонная опора

Базовая



колонная

опора   формируется   из
единого
комплекса   колонн,
расположенных   по
линии несущих стен и
находящихся



под

ними.



Базовая

колонная



опора

особенно подходит для
мест, где изготовление
цокольного   основания
из-за   рельефа   местности   и   фунта   достаточно,
трудно   и   в   т.ч.   в   тех   случаях,   когда   колонны
должны   заглубляться   глубоко   в   землю   На
создании   базовой   колонной   опоры   экономится
выемка   грунта   на   всём   участке   фундамента
здания. Выемка идет строго только   из мест под
колонны. Расстояние между колоннами задается
исходя   из   несущей   способности   балок,
укладываемых   на   колонны   и.   естественно,   из
расчёта   нагрузок   на   балки   со   стороны   здания.
Расчет   размера   колонн   и   габаритов   базы
производится   в   рамках   выполнения   проекта
здания.

3.4 Изготовление опалубки
монолитной плиты-подошвы с
усилением по краям

Общие положения

При   строительстве   малоэтажного   дома   на
слабонесущем   земляном   фунте   и   особенно   при
строительстве   дач   и   хозяйственных   построек
фундамент   чаще   всего   делается   в   виде   плиты-
подошвы с усилением по краям.

Опалубка плиты делается, как правило, из досок
либо   в   виде   досочной,   либо   в   виде   щитовой
опалубки.
Для опалубочной работы по изготовлению плиты
подошвы   следует   отметить,   что   половинки
опалубки   нельзя   скрепить   друг   с   другом   через
конструкцию, а опора массе заливаемого бетона
осуществляется с внешней стороны опалубки.
Опора   формируется   обычно   путём   укрепления
рёбер   жёсткости   на   крепежных   сваях,   вбитых   в
землю, и на верхней части опалубки.

Порядок опалубочных работ

1

Гравийное наполнение в основании плиты

уплотняется. и ему придается нужная форма

2

Подкладные  брусы опалубочной обшивки

устанавливаются на гравий с шагом примерно 1,5
м и сцепляются с крепёжными столбами
3.   На   подкладных   брусах   отмечается   линия
цоколя   и   крепится   нижний   прогон   с   учетом
толщины будущей опалубочной конструкции.

4   На   места   подкладных   брусов   к   наружной
стороне   нижнего   прогона   устанавливаются
замки,   которые   укрепляются   в   вертикальном
положении   путём   прибивки   их   гвоздями   к
опорным   столбам,   а   также   к   подкладным
брусам.

5.   К   вертикальным   замкам   крепятся   прогоны,
например, с шагом в 400 мм (К 400).

6. К прогонам с внутренней стороны опалубки
прибиваются доски обрешётки с шагом в 300...
400 мм (К 300...К 400).

7.

По крайним обрешёточным доскам линии

стены нивелируется нужное положение высоты и
оно помечается  с помощью окрашенного  шнура
на других досках обрешётки.

8.

Доски   опалубки   прибивают   к   обрешётке,

двигаясь сверху вниз.

9.

При   продолжении   опалубки   на

следующую   часть   стены   первая   обрешёточная
доска   прибивается   гвоздями   к   готовой
поверхности опалубки.

10.

Таким   образом   процесс   продолжается   до

тех пор, пока не будет обшита вся рама.

11.

Ещё   следует   проверить   перекрёстные

размеры   опалубки,   длину   и   ширину,   а   также
линейность и горизонтальность опалубки.

12.

При

необходимости
нивелируются
отметки



высоты

поверхности заливки.

13.

В   последнюю

очередь   проверяется

достаточность   опор   и   делаются   возможные
дополнительные упоры.

3.5 Совместное строительство
капитальной стены и опалубки
основания

В низком фундаменте поверх основания иногда
проектируется   бетонная   стена.   При   этом
основание   и   капитальную   стену   стараются
заливать   за   один   раз.   Опалубка   должна   быть
такой,   чтобы   бетонная   масса   могла   заполнять
сразу   опалубку   и   основания,   и   капитальной
стены.
По части основания опалубка делается так же,
как   представлено   в   пункте   3.1   с   одной   лишь
оговоркой:   Верхний   прогон   первоначально
устанавливается   так,   чтобы   его   верхняя
поверхность   была   точно   на   высоте   верхней
поверхности основания. Изготовление опалубки
капитальной   стены   продолжается   с   этого
момента следующим образом:
На   верхние   прогоны   в   качестве   опор
капитальной   стены   устанавливаются   доски   с
шагом примерно полтора метра. Если основание
широкое или цоколь высокий, то вместо досок
используются батенсы.

Нижние прогоны цокольной части прибиваются
гвоздями   к   крепёжным   столбам.   Положение
нижнего прогона наружной стороны задаётся по
положению   наружной   стороны   цоколя,
отмеренной   вверх   на   две   толщины   доски   или,
если   в   качестве   поверхности   опалубки
используется   другой   материал,   например,
опалубочная фанера, на общую толщину доски и
плиты.   Соответствующим   же   образом
определяется   место   нижнего   прогона
внутренней стороны.
Боковины   опалубки   капитальной   стены
изготовляются таким же
образом,   как   опалубка
