Деревянный дом каркасные работы - часть 2

Анкерный   гвоздь  -   ножка
круглая и с зубцами. Нижняя
часть   ровной   шляпки   имеет   конусообразную
форму. Такие гвозди совместно с металлическим
крепежом   используются   для   формирования
соединений   деревянных   конструкций.   Конусная
часть шляпки служит гарантией того, что между
ножкой   гвоздя   и   крепежом   не   останется
промежутка. Анкерные гвозди оцинковываются.

Кроме вышеуказанных, в строительных магазинах
можно   приобрести   и   другие   типы   гвоздей,
предназначенные



для



специального

использования.

В   настоящее   время   в   строительных   работах
быстро   распространяется   пневматическое   и
электрическое   оборудование   для   забивания
гвоздей.   Более   тяжёлый   гвоздезабойный
инструмент,   так   называемые   каркасные
гвоздезабойники,   используются   для   забивки
гвоздей   при   строительстве   каркаса;   для   более
лёгких работ, например, для крепления наружной
обшивки,   предназначены   гвоздезабойники   для
отделочных работ.

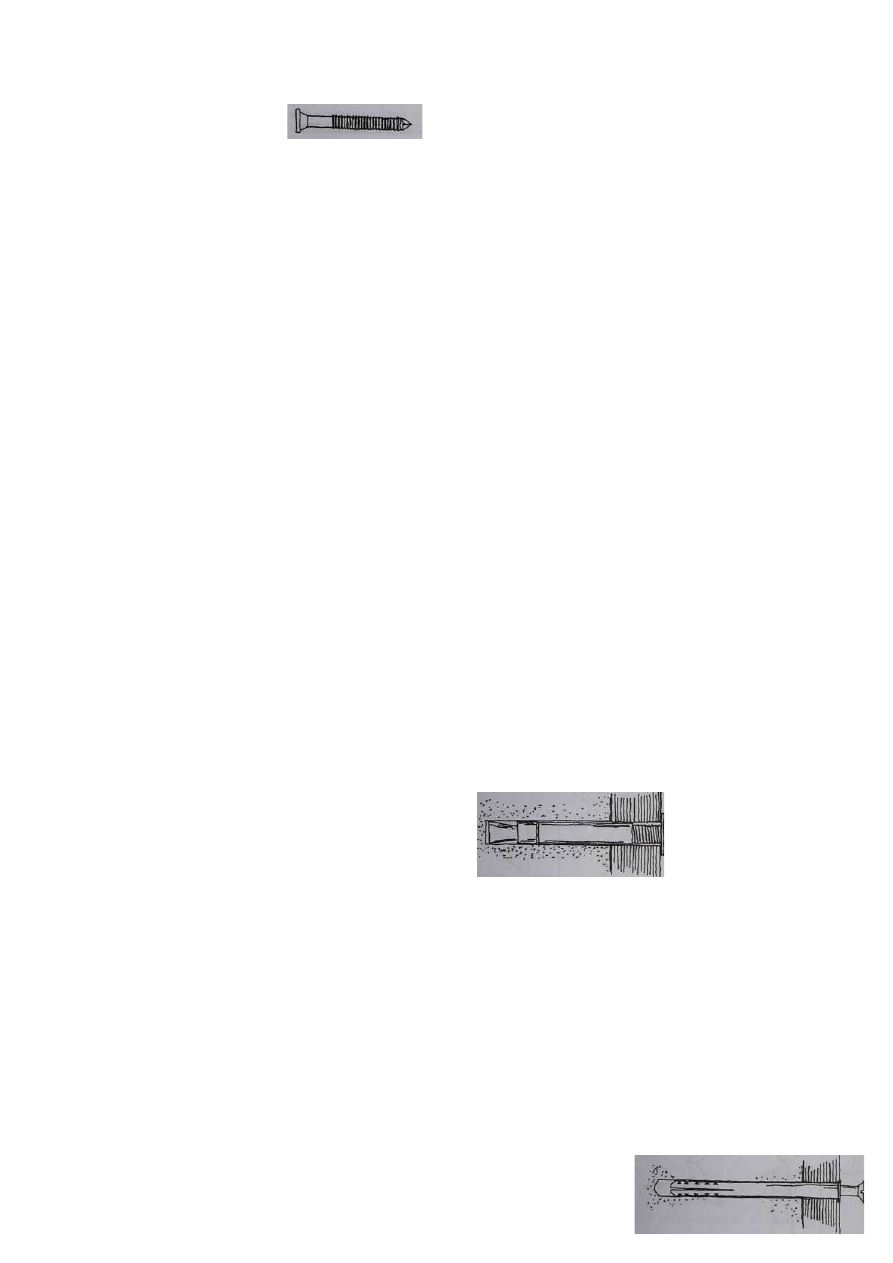

Винты

Крепёжная способность винта основана на том же
принципе,   что   и   удерживающая   способность
гвоздя то есть на трении между винтом и деревом.
В   конструкции   винта   поверхность   трения
многократно   увеличена   и   таким   образом,   сила
трения также увеличивается многократно.
В   деревянных   соединениях   удерживающая
способность винта обычно достаточно велика, и
разрушение соединения обычно происходит из-за
разлома дерева.

Модели   винтов   отличаются   материалом,   из
которого   они   изготовлены,   поверхностной
обработкой,   размером,   формой   шляпки,   формой
бороздок и резьбой.

Винты   изготовляются,   в   частности,   из   стали   и
латуни.

В   качестве   поверхностной   обработки   может
применяться   оцинковка,   латунирование,
хромирование или никелировка.

Размер даётся двумя числами, например, 4 х 50,
где первое число - это толщина, а второе - длина
в миллиметрах.

Шляпка



может



быть



утопленная,

куполообразная, утопленно-куполообразная или
шестигранная.
Типы   бороздок:   прямые   или   крестовые,   из
которых крестовая бороздка сейчас встречается
гораздо чаще.
Резьба может занимать часть ножки винта, либо
идти  по всей длине винта. Последний  вариант
хорошо   использовать   для   крепления
строительных плит.

Специальный крепёж

Гвозди и винты используются при изготовлении
деревянных   соединений.   Специальный   крепёж
нужен   в   том   случае,   когда   строительный
материал



крепится



к



бетонному,

металлическому   или   другому   подобному
основанию.   Важнейшая   характеристика
крепления   -достаточное   сцепление   с
основанием.   Так   как   крепёжные   основания
очень   многообразны,   то   выбор   специального
крепежа тоже достаточно широк.
Для   твёрдой   каменной   основы   можно
использовать   стальные   гвозди,   клиновидные
болты или крепёжные дюбеля.

С   помощью   стальных   гвоздей   получится   не
очень
надёжное   крепление,   а   прочность   сцепления
клиновидных болтов достаточно велика.



В   месте   крепления  клиновидного   болта
просверливается   соответствующее   болту
отверстие,  и болт вставляется в это отверстие.
После того, как болт затянут, его клиновидная
часть   расширяется,   и   болт   схватывается   с
краями просверленного отверстия. Чем больше
нагрузка   на   вытяжение,   прикладываемая   к
болту,   тем   прочнее   он   заклинивается   в   своём
отверстии.   Обычно   разрушение   соединения
происходит из-за излома материала основы или
из-за перелома болта.

Крепёжные   дюбеля

 изготовляются,   как

правило,



из

пластмассы.   Для   дюбеля   сверлится   отверстие,
куда   просовывается   это   крепление.   При
закручивании винт раздвигает дюбель, благодаря
чему увеличивается сцепление с основой.

Основания из лёгкого и лёгкогравийного бетона
настолько   мягки,   что   с   помощью
вышеприведённого   метода   не   удаётся   достичь
достаточно прочного сцепления крепежа. Однако,
если   дюбеля   снабжены   лопатками,   то
поверхность   трения   возрастает,   и   сцепление
увеличивается.
Для лёгких  оснований  имеются  также  дюбеля с
химическим   затвердеванием.   Их   сцепление
основывается   на   том,   что   в   просверленном
отверстии   химические   вещества   дюбеля
перемешиваются   между   собой   и   благодаря
химической реакции происходит их разбухание и
быстрое затвердевание.
Крепление к строительным плитам, как правило,
трудное дело, и при этом невозможно достигнуть
большой прочности сцепления из-за непрочности
плит.

Для



лёгкого

крепежа
разработаны
крепёжные
приспособления,
принципы   действия   которых   однотипны.
Крепление проталкивается в изделие, к которому
прикрепляется   плита,   через   отверстие   в   плите.
Сцепляющая   часть,   имеющаяся   на   ножке,
расширяется   с   другой   стороны   плиты   при
затягивании   винта.   После   этого   расширившаяся
часть крепежа более не проходит через отверстие
наружу.

Дерево или металлические конструкции крепятся
к   бетону   или   стали   с   помощью   пистолетов   с
пороховым   патроном.   Такие   пистолеты   нельзя
использовать   для   кирпичных   и   плиточных
оснований, так как их материал может при этом
искрошиться. Подобный вид крепления запрещён
также для мягких и нестандартных оснований.

Соединительный крепёж

Соединительный крепёж обычно представлен

оцинкованными стальными гнутыми изделиями, в

которых уже имеются готовые отверстия для
гвоздей. В качестве последних используются

анкерные гвозди. По строительным чертежам

выясняется необходимое количество гвоздей и

их возможное размещение в крепежном

изделии.

1.4 Рабочий инструмент и
средства защиты


Рабочие   инструменты,   необходимые   при
строительстве   коттеджей,   подразделяются   по
способу   применения   на   обычные   ручные,
электрические и пневматические инструменты.

Традиционными   профессиональными   ручными
инструментами   являются   ручные   пилы,
плотницкие   топоры,   строительные   ножи,
мастерки   и   шпатели,   напильники   и   рашпили,
ручные   свёрла   и   рубанок,   плотницкие   и
кузнечные   молотки,   стяжки,   отвёртки,   ключи,
ножовка,   плоскогубцы,   отвес,   уровень,   рулетка,
угол, шнур, цветная проволока и выдавливатель
клея.

Другими



ручными



инструментами,

необходимыми   на   стройплощадке,   являются
гвоздодёр   или   монтировка,   железный   лом   и
кувалда.

Для   транспортировки   различных   сыпучих
материалов   на   стройке   понадобится   несколько
тележек.   К   необходимым   инструментам   также
можно   отнести   лёгкие   металлические   стойки,
лестницы, козлы и различные лопаты. Почти на
любой   стройплощадке   нужно   сварочное
оборудование.

Прочный, достаточно вместительный и удобный
ящик   для   инструментов   и   специальная   рабочая
одежда строителя также являются неотъемлемой
частью   основного   набора   принадлежностей
строителя.

На стройплощадке перед началом работ по дереву
можно   установить   строительную   циркулярную
пилу   и   в   непосредственной   близости   от   неё
несколько столов дл: работы по дереву. На таком
комплексе   будет   удобно   проводить   серийные
комплексные   работы,   такие,   как,   например,
изготовление бортов опалубки.

Наряду   с   традиционными   ручными
инструментами   труд   строителя   облегчают   и
ускоряют   электрические   и   пневматические
инструменты.   При   строительстве   коттеджей
основными   электрическими   инструментами
являются:   циркулярная   пила,   электролобзик,

мотопила,



электрорубанок,



ударная

(перфораторная)   дрель,   низкооборотная   дрель
для   завинчивания   винтов,   столярная   ножовка,
шлифовальные   машины   с   различными
насадками.

Для   получения   воздуха   под   давлением
потребуется   пневмокомпрессор.   Компрессора
мощностью



около



1,5



кВт



и

производительностью   примерно   160   л/мин
будет достаточно для нужд стройки небольшого
дома.   Однако,   если   будут   использоваться
одновременно   несколько   пневматических
каркасных   гвоздезабойников,   то   компрессор
должен   быть   более   мощный,   например,   2-х
цилиндровый   2,2   кВт   с   производительностью
230 л/мин. Наиболее важными пневматическими
инструментами   при   строительстве   коттеджей
являются   различные   забойники,   а   также
скобоустанавливатель (степлер).

Измерительными инструментами служат 5-ти и
10-ти   метровые   рулетки,   50-ти   метровая
ленточная



рулетка,

металлическая линейка и
прямой   угол,   длинный
ватерпас (отвес), а также
столб/угловой   ватерпас
(уровень),   с   помощью
которого



можно

измерять   прямизну   угла
с



трёх



сторон

одновременно.

Нивер   (нивелир)   -
устройство,
предназначенное   для
обнаружения
горизонтальных
отклонений,   с   помощью
которого можно определять разницу по высоте
между   точками.   При   небольшом   количестве
несложных   измерений,   где   не   требуется
слишком   высокой   точности,   вместо   нивера
можно использовать традиционные подвесы.

Тахеометр   -   электрооптическое   устройство,
предназначенное   для   измерения   углов   и
расстояний, к которому подсоединён компьютер
для расчётов и хранения данных.

Средства защиты

При   строительных   работах   всегда   имеется
опасность несчастных случаев, и их вероятность
тем больше, чем меньше внимания этому вопросу
уделялось до начала работ. Правила безопасности
очень   важны,   и   только   безусловное   их
соблюдение   позволить   избежать   большей   части
травм.

Средства индивидуальной защиты, необходимые
при   проведении   строительных   работ,   можно
разделить   на   следующие   основные   группы:
защитные   наушники,   каски,   очки,   респираторы,
перчатки,   защитные   бахилы   и   наколенники,
защитные   пояса   и   страховка   и   безрукавки   с
отражателями.   В   местах,   где   имеется   опасность
падения,   следует   использовать   защитное
снаряжение и страховки.
Если   работа   идёт   в   условиях,   где   имеет   место
вредное   воздействие   на   органы   дыхания,
используются   респираторы.   В   соответствии   с
потребностью



используются



различные

респираторы с фильтрацией пыли, газа или пара.
Пылевые   респираторы   не   защищают   от   газа   и
пара,   и   наоборот,   -   газовые   респираторы   не
предохранят Вас от твёрдых частиц пыли. Однако
имеются   комплексные   средства   защиты   органов
дыхания, защищающие как от газа, так и от пыли.

2. Деревянные леса

2.0 Общая информация о лесах

Безопасность   -   важнейшая   характеристика
строительных   лесов,   которая   достигается
использованием



правильных



исходных

материалов   и   соблюдением   принципов
устройства лесов.

Конструкции  лесов описаны  в соответствующих
нормах и правилах, которые следует соблюдать. В
данном   разделе   рассматриваются   наиболее
простые   конструкции   лесов   и   ограждений,
изготовляемых   из   дерева   прямо   на
стройплощадке.   Инструкции   по   сборке
металлических   лесов   можно   достать   у
изготовителей лесов.

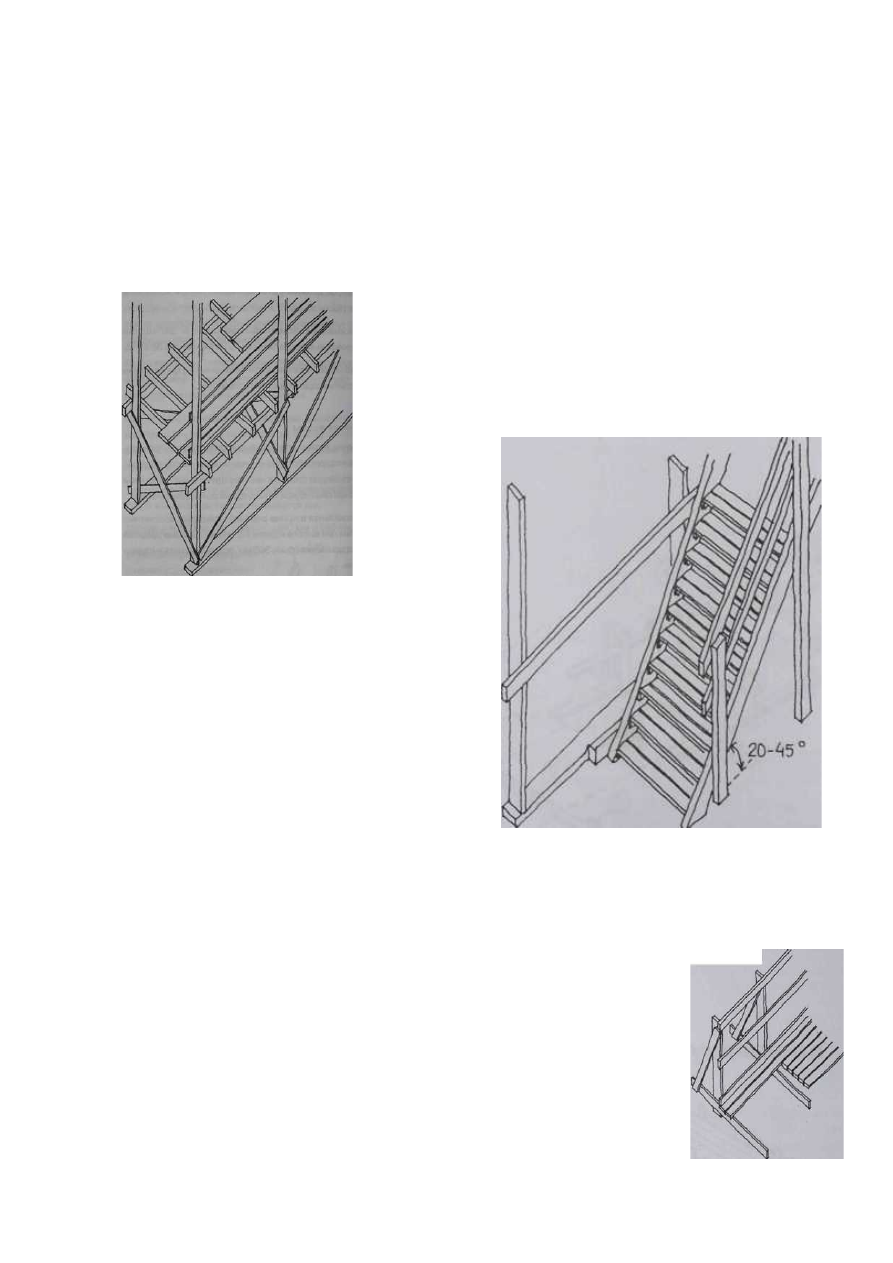

Типы   вспомогательных   конструкций   Опорный
трап   -   временное   средство   подъёма,   которое
изготовляется для работы одного человека.
Рабочие   козлы   свободно   стоят,   и   их   легко
передвигать.   Козлы   образуют   опорную
конструкцию   и   фиксированную   рабочую
площадку.

Полукозлы   -   рабочая   площадка,   сделанная   как
дополнение к рабочим козлам.
Фасадные   леса   -   многоуровневая   конструкция   с
рабочими   площадками   и   проходами,   которая
обычно   опирается   на   здание,   к   которому
прилегает.

Устройство для подъёма на леса - лестница между
рабочими   площадками,   расположенными   на
разной   высоте.   Подъёмной   лестницей   могут
служить   ступеньки,   лестница   со   ступеньками   и
трапы.

Ограждающие   конструкции   препятствуют   или
задерживают падение людей и предметов.

Материалы

Пиломатериалы, используемые для лесов должны
быть неповреждёнными, без гнили, и возможные
сучья   не   Должны   ослаблять   прочность
конструкции.   Размеры   каждой   конструкции
указаны   в   соответствующих   подразделах.
Габариты   крепёжных   гвоздей   фигурируют   в
инструкции по постройке конструкций


Рабочие инструменты

Для   постройки   лесов   необходимы   линейка,
пила, молоток и иногда уголок и стамеска.

Опорный трап

Опорные   трапы   используются   в   качестве
временной   лестницы,   при   этом   на   трапе
одновременно   может   находиться   только   один
человек. Трапы используются также для работы,
и в этом случае к трапу может быть приделано
небольшое основание.

В соответствии с нормами самая
большая   допустимая   высота
трапа   -   шесть   метров.
Чем длиннее трап, тем
шире   должен   быть
нижний конец трапа.

Расчёт   в  соответствии
с



нормативами:

Базовая   ширина   300
мм (= в верхнем конце
трапа).   К   нему
прибавляется
величина,



равная

частному от деления длины трапа на 25.
Таким   образом,   максимальная   разрешённая
ширина   трапа   в   нижней   части   рассчитывается
так: 300 мм + 6000 мм  / 25 = 300 мм+240 мм =
540 мм. = 500 мм.

Боковая сторона трапа должна возвышаться над
местом опоры вверху минимум на метр.
Крепление ступенек-перекладин определяется в
нормах   как   важный   фактор   безопасности.
Расстояние между ними должно быть не более
350 мм.

Минимальная   прочность   боковин   трапов
меняется в соответствии сдлиной.

Габариты боковой стороны трапа высотой менее
3 метров должны быть не менее чем 25 х 100
или 22x125.

Максимальные габариты боковой стороны трапа
шести метровой высоты должны быть не менее
чем 38 х 125.

Для большей безопасности нижний конец трапа
можно укрепить опорами против скольжения.

Рабочие козлы

Рабочие   козлы   -   строительная   конструкция,
предназначенная   для   работы   одного   или
максимум   трёх   человек.   Это   свободно   стоящая
конструкция   с   фиксированной   рабочей
площадкой   и   высотой   не   более   двух   метров.
Минимальная   ширина   рабочей   площадки
составляет 400 мм при высоте козлов 1 -2 метра.
Ширина рабочей площадки может быть 300 мм,
если козлы ниже одного метра.

Козлы   оборудуются   крепкими
горизонтальными перекладинами
(ступеньками).   Их   глубина
должна быть не менее 50
мм,   а   ширина   не   менее
300   мм,   расстояние
между   перекладинами
не более 300 мм.

Рабочий



стол

аналогичен козлам, хотя
по своей конструкции и
не



соответствует

нормам. По размерам и структуре  рабочий стол
позволяет удобно работать на нём (высота 700 -
900   мм)   и   легко   передвигать   с   места   на   место.
Рабочий   стол   -   практичное   приспособление   для
распилки и строгания. С другой стороны, рабочий
стол с удлинёнными ногами удобно использовать
при облицовке и обработке внутренних стен.

Полукозлы


Полукозлы   образуются   из   двух   боковин   козел
высотой   не   более   двух   метров   и   рабочей

площадкой,



которая

свободно лежит прямо на
полукозлах,   либо   на
горизонтальных опорных
жердях,   укреплённых   на
козлах.   Для   полукозел
нужна   прочная   ровная
основа.

Горизонтальность   при
необходимости   можно
обеспечить



путём

угловой   связки   либо
путём   сцепления   с
другими конструкциями.

Полукозлы   в   соответствии   с   нормами
выполняются шириной не менее чем в рабочую
площадку.   Для   задней   перекладины   в
зависимости от того, какие работы выполняются
на данной конструкции, даются следующие
минимальные размеры:

-   для   малярных   и   приравниваемых   к   ним
работ 50 х 100;
-

для   штукатурных   и   приравниваемых   к

ним работ 50 х 125;
-

для кладки стен и приравниваемых к ним

работ 50 х 150.

Рабочую   площадку   этой   конструкции   можно
сделать   из   досок,   корпусных   элементов,
решёток   или   плит.   Часто   используются   также
готовые   металлические   или   деревянные
конструкции   лесов.   Поверхность   рабочей
площадки не должна быть скользкой и должна
устанавливаться   и   крепиться   таким   образом,
чтобы   под   воздействием   нагрузок   козлы   не
перемещались.
Для минимальной ширины рабочих площадок в
зависимости   от   вида  работ   даются   следующие
размеры:

-

козлы   для   кладочных   работ,   которые,

кроме   этого,   используются   в   качестве
настила для подвозки тележек с материалом
-1,9 м;
-

козлы   для   кладочных   работ,   высота

которых   не   более   2,0   м-1,5   м   (при   кладке
стен внутри помещений -1,2 м);
-

козлы  для штукатурных  работ, которые,

кроме   этого,   используются   в   качестве
настила для подвозки тележек с материалом
-   1,5   м.   При   этом   ширина   ёмкости   с
раствором может быть не больше 0,6 м;
-

козлы для штукатурных работ-1,2 м;

-

козлы   для   шпаклёвочных   и   малярных

работ, а также для жестянщиков и т.п. - 0,6
м;
-

козлы   для   трубоукладчиков   и

электромонтажников,   а   также   для
ремонтного   персонала-0,4   м   при   высоте   не
более 2,0 м.

Фасадные леса

Фасадные леса стандартной длины с высотой не
более 10 метров можно строить без расчётов на
прочность.   Тем   не   менее,   наиболее
ответственные   работы   по   строительству   лесов

должны всегда проводиться под руководством и
под контролем опытного мастера

При   строительстве   деревянных   фасадных   лесов
соблюдаются принципы, представленные на рис.
43   Ширина   рабочей   площадки   выбирается   в
соответствии   с   тем,   какая   работа   будет
проводиться   с   лесов   (см.   раздел  Козлы).   Леса
должны быть оборудованы защитными перилами,
если высота лесов превышает два метра.



Устройство для подъёма на леса

В   качестве   устройств   для   подъёма   на   леса
используются   лестницы   со   ступеньками   или
трапы.   Подъемная   лестница   всегда   крепится   к
лесам так, чтобы это крепление не могло съехать
с опоры.

Лестница - самое первое устройство для подъёма
на леса, которое всегда нужно делать сразу, как
только это возможно. Уклон лестницы 20-45°. Её
ширина   должна   составлять   не   менее   600   мм.
Ступеньки   должны   быть   горизонтальными.   К
свободному   краю   лестницы   приделываются
ограждающие   перила.   При   высоких   подъёмах
лестница   разбивается   на   участки,   между
которыми   делаются   площадки   для   отдыха,
глубина которых в направлении подъёма должна
составлять   не   менее   600   мм.   Высота
непрерывного   пролёта   лестницы   может  быть  не
более шести метров.

Уклон  лестничных   трапов  45-60°.   Их   ширина
составляет  не менее 450 мм. Лестничные трапы
можно использовать в фасадных лесах высотой не
более 20 метров, если они не используются для
подъёма   на   леса   строительных   материалов,   а

также   в   переносных   стойках,   козлах,   в   узких
местах и в качестве запасных путей подъёма.
Свободный край лестничного трапа оборудуется
защитными перилами.

Для   лестничного   трапа   делаются   площадки
отдыха,   если   высота   подъёма   превышает   три
метра.   Глубина   площадок   в   направлении
подъёма должна составлять не менее 350 мм.

Уклон

 трапа

60-75°.   Его   конструкция

представлена   в   разделе  Опорный   трап.   В
качестве конструкций для подъёма трапы можно
использовать   в   фасадных   лесах   высотой   не
более 12 метров, а также в переносных стойках,
козлах,   в   узких   местах   и   в   качестве   запасных
путей подъёма.



Защитные конструкции

Защитными



конструкциями



являются

ограждающие   перила,   защитные   навесы   и
защитные   сети.   Их
задачей



является

препятствовать



или

останавливать   падение
людей и предметов.

Заграждающие   перила
делаются   всегда,   если
имеется   возможность
несчастного   случая.   В
соответствии   с   нормами

заграждающие   перила   обязательно   следует
пристраивать   к   свободной   стороне   таких
проходов и рабочих площадок, с которых можно
упасть с высоты трёх метров. Рабочие площадки
лесов   и   другие   места   следует   ограждать
заграждающими перилами, если с них возможно
упасть с высоты более двух метров. Лестницы и
лестничные трапы, а также лестничные площадки
с



открытой



стороны



оборудуются

заграждающими   перилами.   В   заграждающих
перилах   имеются   перила   для   рук   и
промежуточная   перекладина,   а   также   при
необходимости плинтус.

Высота   вертикальной   планки   верхнего   края
защитных   перил   900-1100   мм.   Свободное
пространство



между



вертикальными

промежуточными планками не более 500 мм.

С помощью защитных крышек закрывают такие
отверстия,   куда   можно   провалиться   и   вокруг
которых   не   сделаны   заграждающие   перила.
Крышку   можно   сделать   в   т.ч.   из   фанеры   или
пиломатериалов. Она должна хорошо крепиться и
быть чётко обозначенной - в частности, для того,
чтобы   ее   не   могли   случайно   убрать   со   своего
места.

Защитный   навес  делается   для   таких   рабочих
мест   или   проходов,   на   которые   могут   упасть
предметы и т.п.

Задачей

 защитной   сети

 остановить   или

предотвратить   падение   людей   или   предметов.
Чаще   всего   она   изготовлена   из   синтетических
волокон.
