РЕНТГЕНОДИАГНОСТИКА ЗАБОЛЕВАНИЙ КОСТЕЙ И СУСТАВОВ. АТЛАС РЕНТГЕНОГРАММ (С. Райнберг) - часть 39

Рис. 466. Остеохондропатия бугра правой боль-шеберцовой кости у 12-летнего мальчика.
Умеренные боли, самостоятельные и при надавливании на бугор, в течение полугода,
притом на правой стороне (А). Слева (Б) бугор нечувствителен.

229

Рис. 467. Остеохондропатия бугра пртвой больше-берцовой кости у девятилетнего
мпльчика. Диагноз поставлен на основании односторонних (справа - А) ограниченных
болей, припухлости и отечности мягких тканей в окружности бугра, которые держались
почти год, и данных рентгенологического исследования; Б-нормальная
рентгенологическая картина окостенения на левой стороне.

.

Рис. 468. К рентгенодиагностике остеохондропатии бугра пяточной

кости. Нормальная рентгенологическая картина ядра окостенения

бугра пяточной кости. Некоторая асимметрия в деталях формы и

Структуры справа и слева.

230

Рис. 469. К рентгенодиагностике остеохондропатии бугра пяточной кости. Девочка в
возрасте 9 лет 10 месяцев жалуется на резко ограниченные боли соответственно бугру
правой пяточной кости (А) при безболезненности бугра с левой стороны (Б). Процесс

длится в общей сложности больше года.

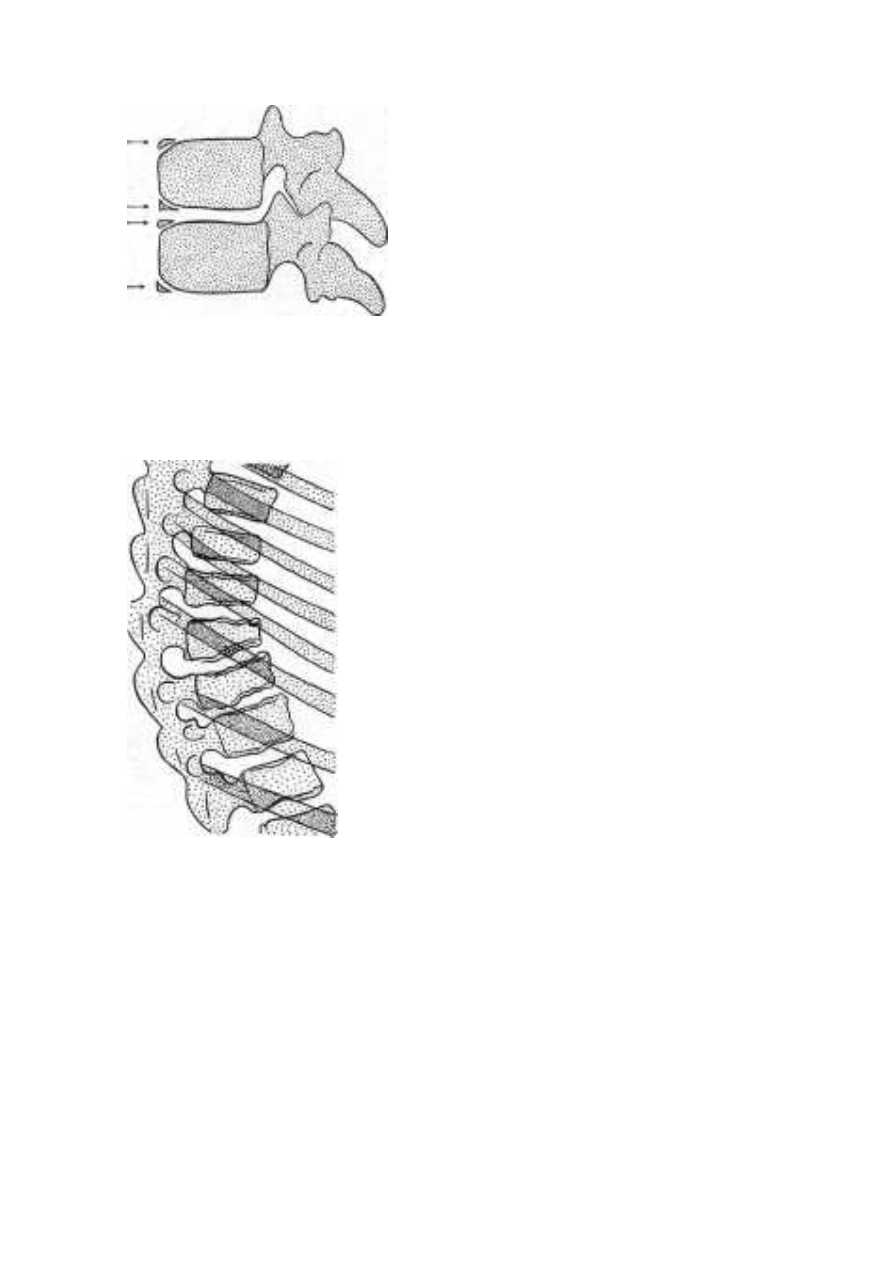

Рис. 470. К рентгенодиагностике

юношеского остеохондропатиче-

ского кифоза. Нормальные апофи-

зарные точки окостенения.

Рис. 471. Схема рентгенологических проявлений остеохондропатии апофизов позвонков
(юношеский остео-хондропатический кифоз).

231

Рис. 472. Юношеский остеохондропати-ческий кифоз у 16-летнего мальчика. Вторая
стадия заболевания. Типичная клиническая картина.

Рис. 473. Юношеский остеохондропатиче-ский кифоз у 18-летней девушки. Вторая стадия
заболевания. Характерные клинические признаки болезни.

Рис. 474. Юношеский остеохондропати-ческий кифоз у 27-летнего мужчины. В прошлом
спортсмен. Круглая спина развилась постепенно, приблизительно на протяжении 10 лет.
