РЕНТГЕНОДИАГНОСТИКА ЗАБОЛЕВАНИЙ КОСТЕЙ И СУСТАВОВ. АТЛАС РЕНТГЕНОГРАММ (С. Райнберг) - часть 19

А Б

Рис. 222. Эхинококк малоберцовой кости. Распознан правильно лишь во время
оперативного вмешательства.

Рентгенограммы в заднем (А) и в боковом (Б) положениях.

104

Часть V ВРОЖДЕННЫЕ СИСТЕМНЫЕ ЗАБОЛЕВАНИЯ СКЕЛЕТА

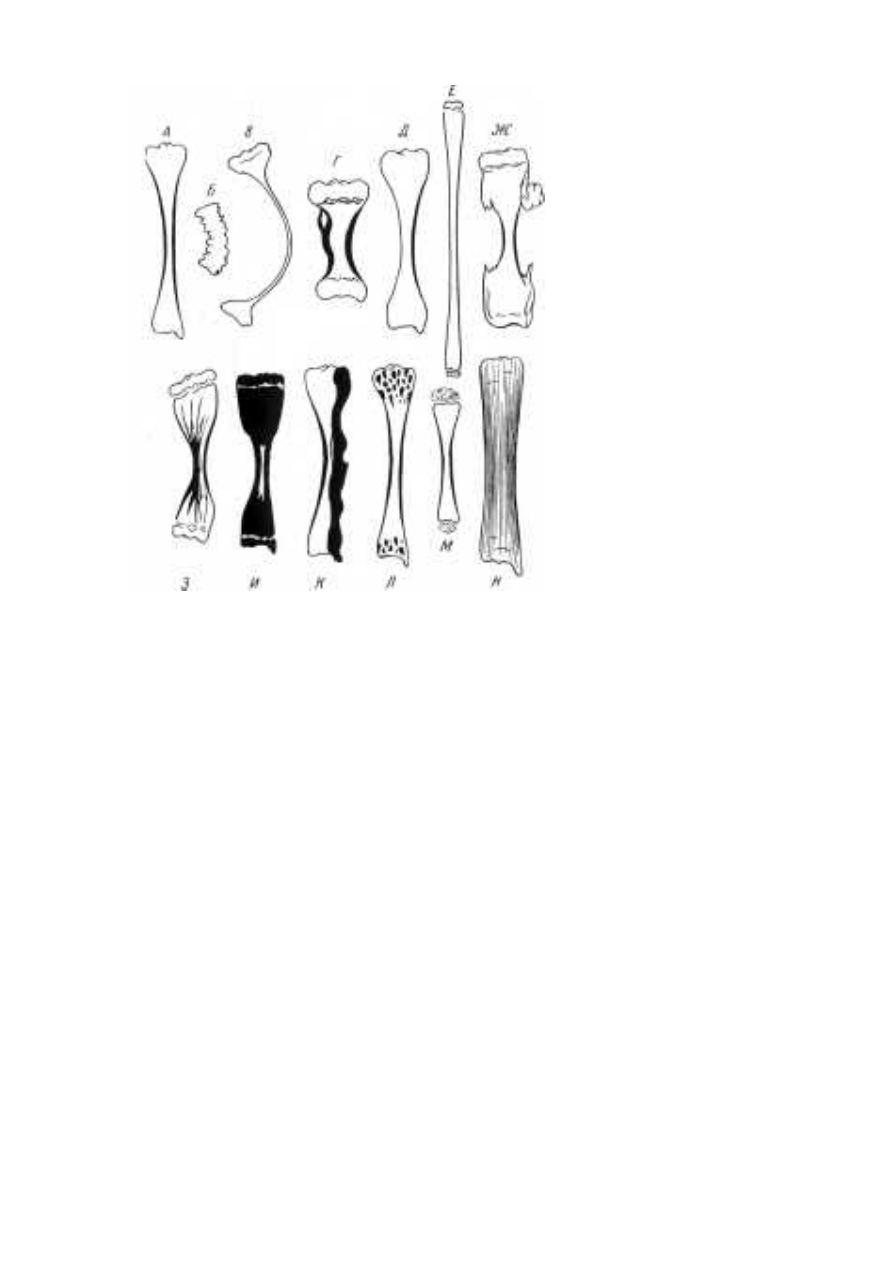

Рис. 223. Схематическое изображение основных рентгенологических проявлений
деформации длинных трубчатых костей при различных врожденных системных
заболеваниях скелета.

А - нормальная большеберцовая кость для сравнения; Б - несовершенное
костеобразование; В - идиопатический остеопса-тироз; Г-хондродистрофия; Д -
остеохондродистрофия; Е - арахнодачтилия; JK - множественные хрящевые экзостозы; 3 -
множественный хондроматоз костей; И - мраморная болезнь; К-мелореостоз; Л-
остеопойкилия; М - врожденная эпифи-зарная точечная дисплазия; Я-врожденные
системные диафи-зарные гиперостозы.

105

-.

Рис. 224. Девочка в возрасте 22 дней. Внутриутробное врожденное несовершенное
костеобразование. Типичная рентгенологическая картина нижних конечностей при
множественных переломах.

106

Рис. 225. Рентгенограмма нижних конечностей при несовершенном костеобразовании у
грудного ребенка с ограниченным числом переломов бедер и костей голени.

Рис. 226. Бедренные кости в одном случае детской формы несовершенного
костеобразования.

107

Рис. 227. Идиопатический остеопсатироз у 45-летней женщины, принесенной на руках в
рентгеновский кабинет в связи с присоединившимся острым гриппозным заболеванием и
подозрением на пневмонию. Типичная картина обезображивания костей голени.

108

Рис. 228. Псевдосаркома при идиопатическом остео-псатирозе у больного 22 лет, полного
инвалида. Огромные опухолевидные костные разрастания вокруг плечевой кости с
последующим инволютивным течением и постепенным рассасыванием.

Рис. 229. Схематическое изображение рентгенограммы

области коленного сустава и голени при хондроди-

строфии. Высоко стоящая головка малоберцовой


кости.

109



Рис. 230. Типичная рентгенологическая картина кистей при хондродистрофии у 10-летней
девочки.

Рис. 231. Кисть взрослой женщины, страдающей хондродистрофией. Относительное
укорочение локтевой кости, скошенность суставной поверхности диета льногоэпи риза
луч свой кости, деформация маделунговского типа.

Рис. 232. Рентгенограмма стоп взрослого мужчины с типичной хондродистрофией.

Рис. 233. Остео-хондродистрофия у 13-летнего мальчика с типичной клинико -
рентгенологической картиной заболевания. Рентгенограмма длинной трубчатой кости
плеча.
