РЕНТГЕНОДИАГНОСТИКА ЗАБОЛЕВАНИЙ КОСТЕЙ И СУСТАВОВ. АТЛАС РЕНТГЕНОГРАММ (С. Райнберг) - часть 5

Рис. 56. Внутрисуставной перелом наружного мыщелка плеча у взрослого.

Рис. 57. Внутрисуставной перелом венечного отростка локтевой кости с незначительным
смещением отломка.

Рис. 58. Люксационный перелом Монте-джиа. Переломо-вывих-перелом локтевой кости
на границе проксимальной и средней трети с вывихом головки лучевой кости.

22

Рис. 59. Свежий поперечный изолированный внутрисуставной перелом ладьевидной кости
кисти без заметного смещения отломков.

Рис. 60. Изолированный перелом гороховидной кости, невидимый на обычной прямой
рентгенограмме в ладонном положении кисти.

Рис. 61. Схема вывихов полулунной кости. Ладонное положение исследования.

А - нормальная картина. Полулунная и ладьевидная кости почти соприкасаются друг с
другом. Верхушки полулунной кости не видно. Б - подвывих. Верхушка полулунной кости
лежит в тени головчатой кости. В - вывих. Большое расстояние между полулунной и
ладьевидной костями.

23

Рис. 62. Схема вывихов полулунной кости. Боковое положение исследования.

А - нормальная картина полулунной кости; Б - подвывих;

В - типичный вывих, поворот на 90°; Г-вывих вперед; ось

полулунной кости повернута больше чем на 180°.

Рис. 63. Рентгенограмма запястья в ладонном положении.

А - нормальная левая сторона для сравнения; Б_- вывих полулунной кости.

24

А Б

Рис. 64. Рентгенограммы запястья в боковом положении в том же случае.

А - нормальная левая сторона для сравнения; Б - вывих полулунной кости в ладонном
направлении. Клинически - картина тяжелого травматического повреждения.

Рис. 65. Перелом основания I пястной кости, обычно симулирующий клинически вывих
этой кости (так называемый беннетов-ский перелом).

Рис. 66. Типичная картина краевого отлома ногтевого отростка ногтевой фаланги от удара
молотком по пальцу. Клинический диагноз - под-ногтевая гематома и ушиб.

25

Рис. 67. Схема типичных переломов в верхней трети бедра

А - медиальный, или субкапитальный, перелом шейки бедра; Б-латеральный, или
межвертельный, перелом шейки едра; В - чрезвертельный перелои; Г - пидзертельный
перелом

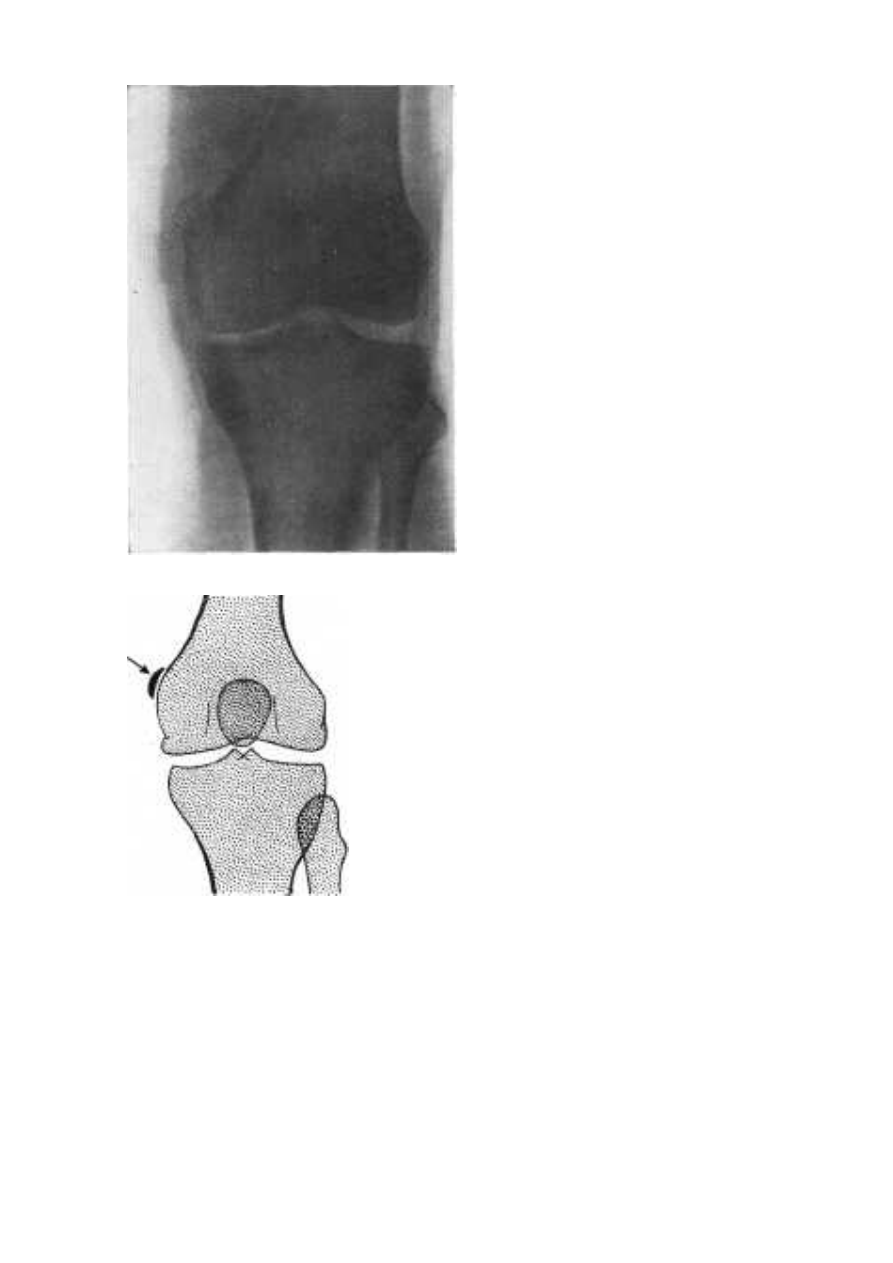

Рис. 68АБолезнь Пел легрини-Штида. 38-летний мужчина упал месяц назад. Довольно
сильная болезненность при надавливании в области внутреннего мыщелка бедра.

Рис. 685.Схема рентгенограммы при болезни Пеллегрини-Штида.

Рис. 69. Поперечный оскольчатый перелом шейки малоберцовой кости без заметного
смещения отломков, с малыми клиническими местными проявлениями, но опасный из-за
последующего осложнения со стороны малоберцового нерва, тесно прилегающего к
кости.

26

А Б

Рис. 70. Трехлодыжечный перелом у парашютиста.

В прямом заднем положении (Л) отчетливо выступает нарушение целости внутренней и
