РЕНТГЕНОДИАГНОСТИКА ЗАБОЛЕВАНИЙ КОСТЕЙ И СУСТАВОВ. АТЛАС РЕНТГЕНОГРАММ (С. Райнберг) - часть 3

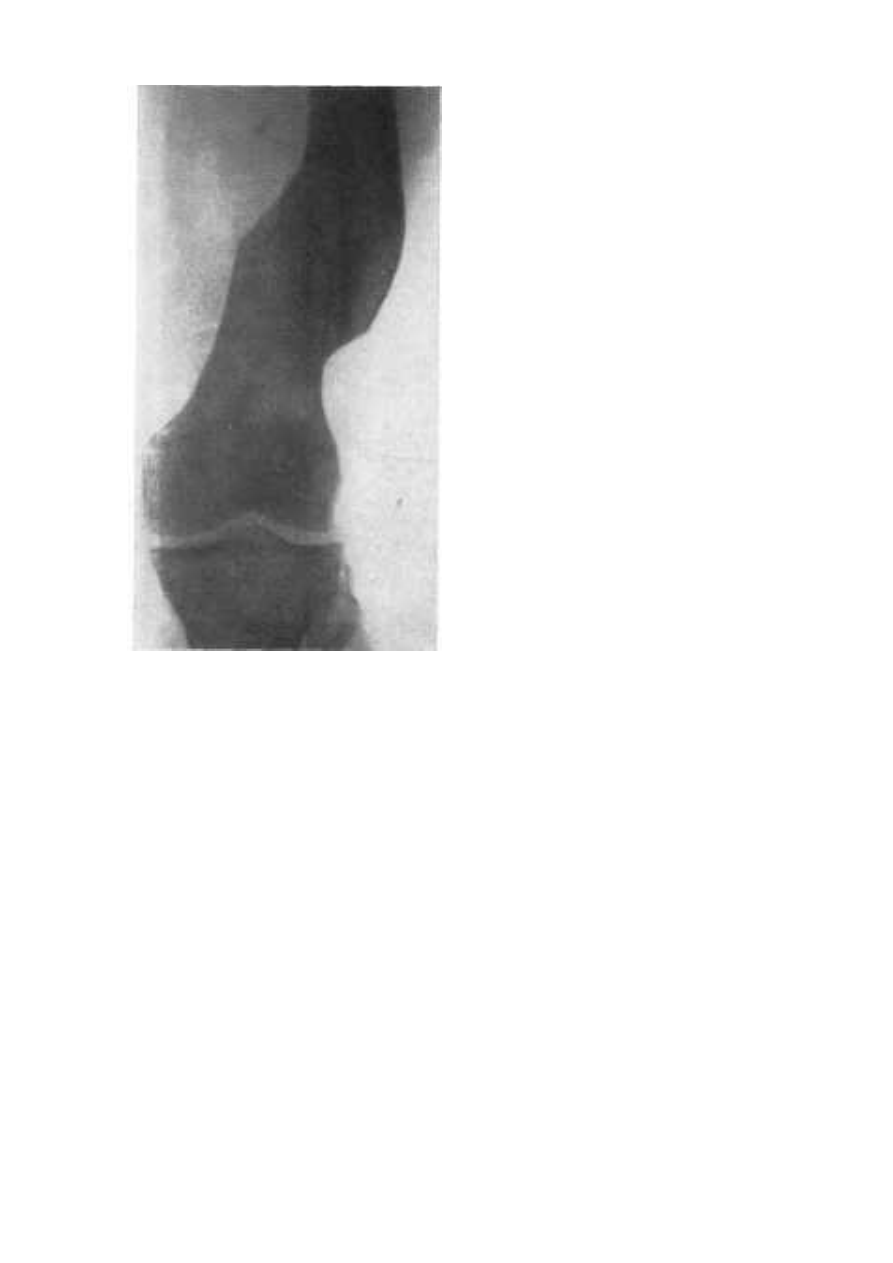

Рис. 27. Боковая костная мозоль со шты-кообразной деформацией кости после перелома
диафиза бедра. С боковым смещением отломков можно было бы мириться,
неудовлетворительны значительное угловое смещение и особенно смещение по длиннику
с укорочением.

11

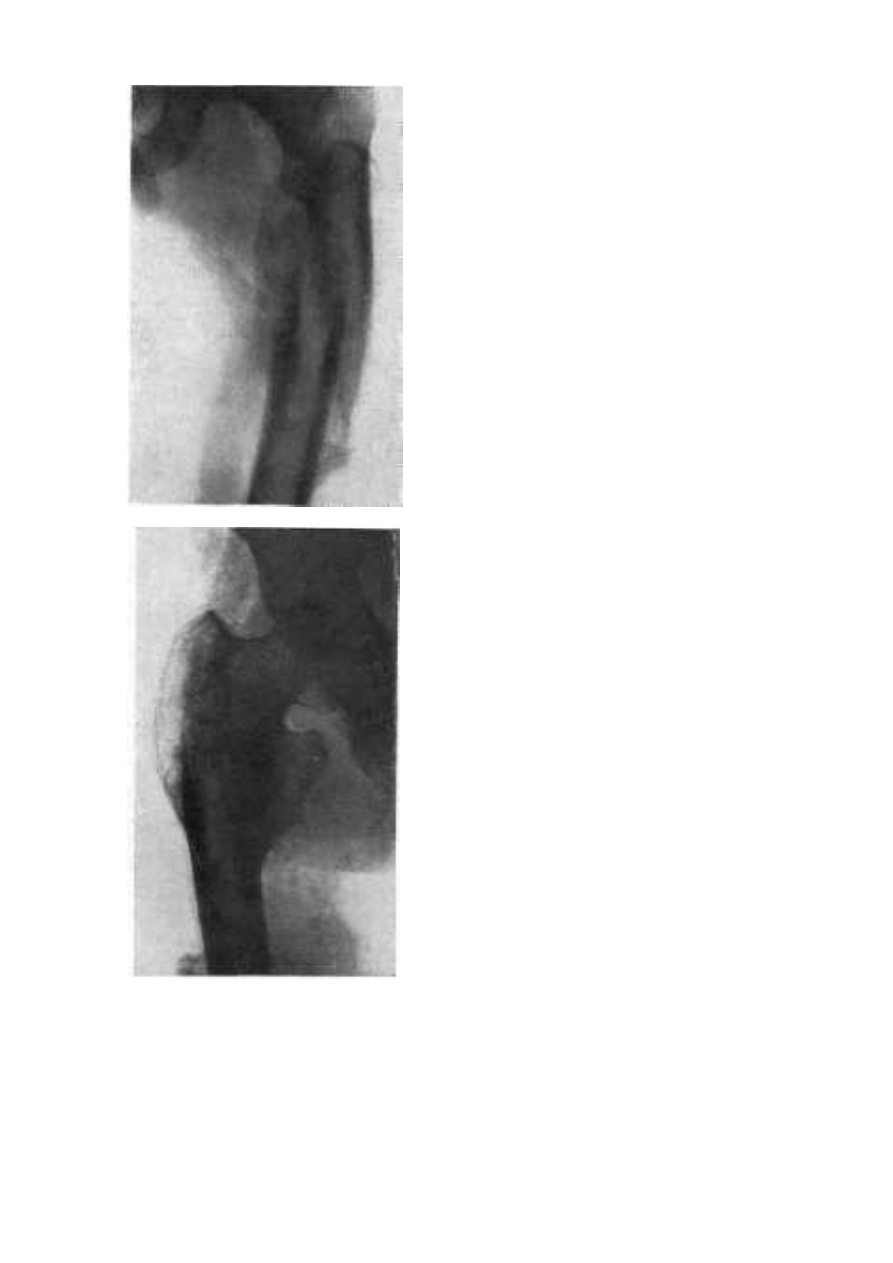

Рис. 28. Избыточная костная мозоль после открытого перелома диа-физа бедренной кости.

Рис. 29. Избыточная костная мозоль после заживления подвер-тельною перелома бедра с
ва-русной деформацией бедра, т. е. высоким стоянием большого вертела. С клинической
стороны было высказано подозрение на опухолевый процесс.

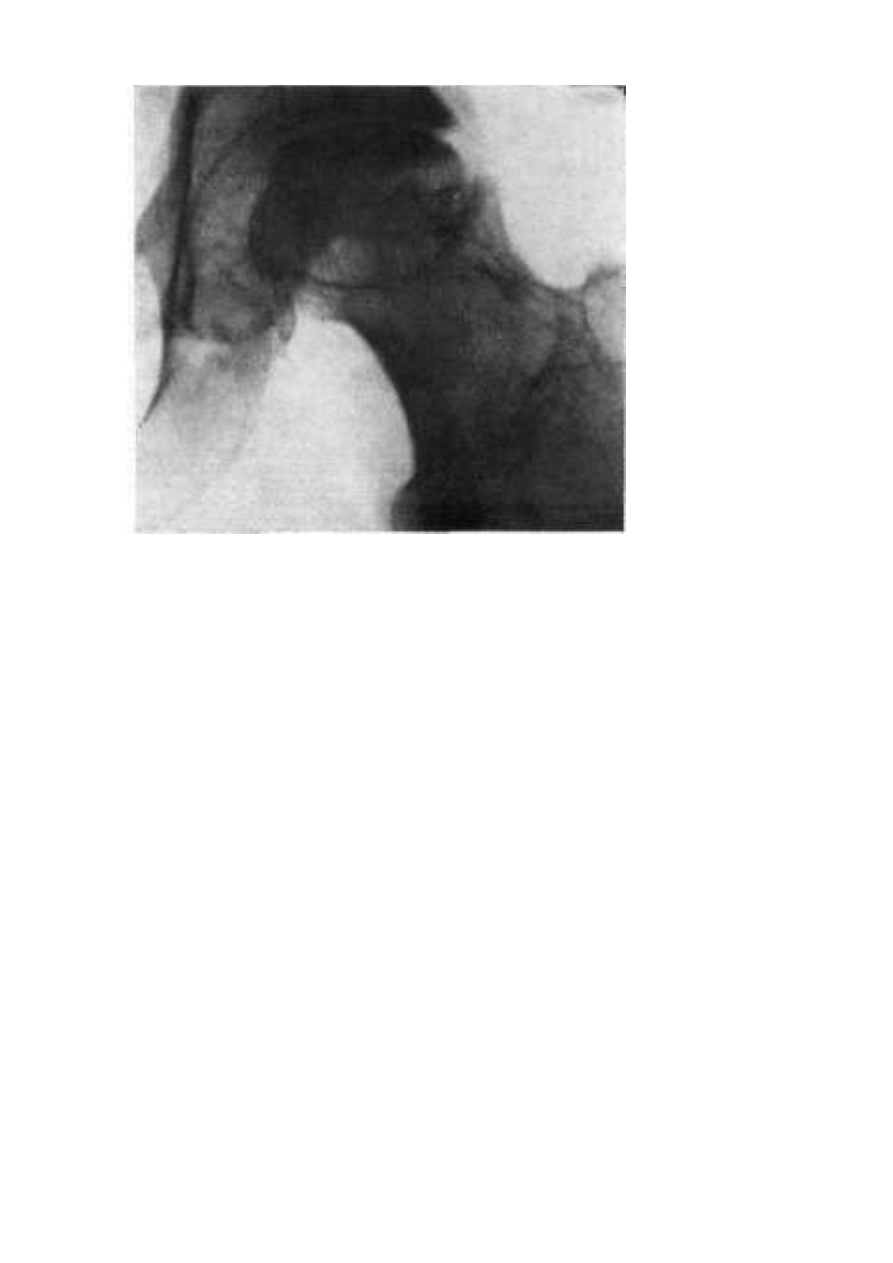

Рис. 30. Асептический некроз головки бедра и начинающийся вторичный
обезображивающий остеоартроз тазобедренного сустава развившиеся у 4и-летнего
летчика после вправления бедра по поводу травматического вывиха в тазобедренном
суставе. Клинически-сильные боли и ограничение функции, лишь недавни появившиеся и
постепенно нарастающие.

12

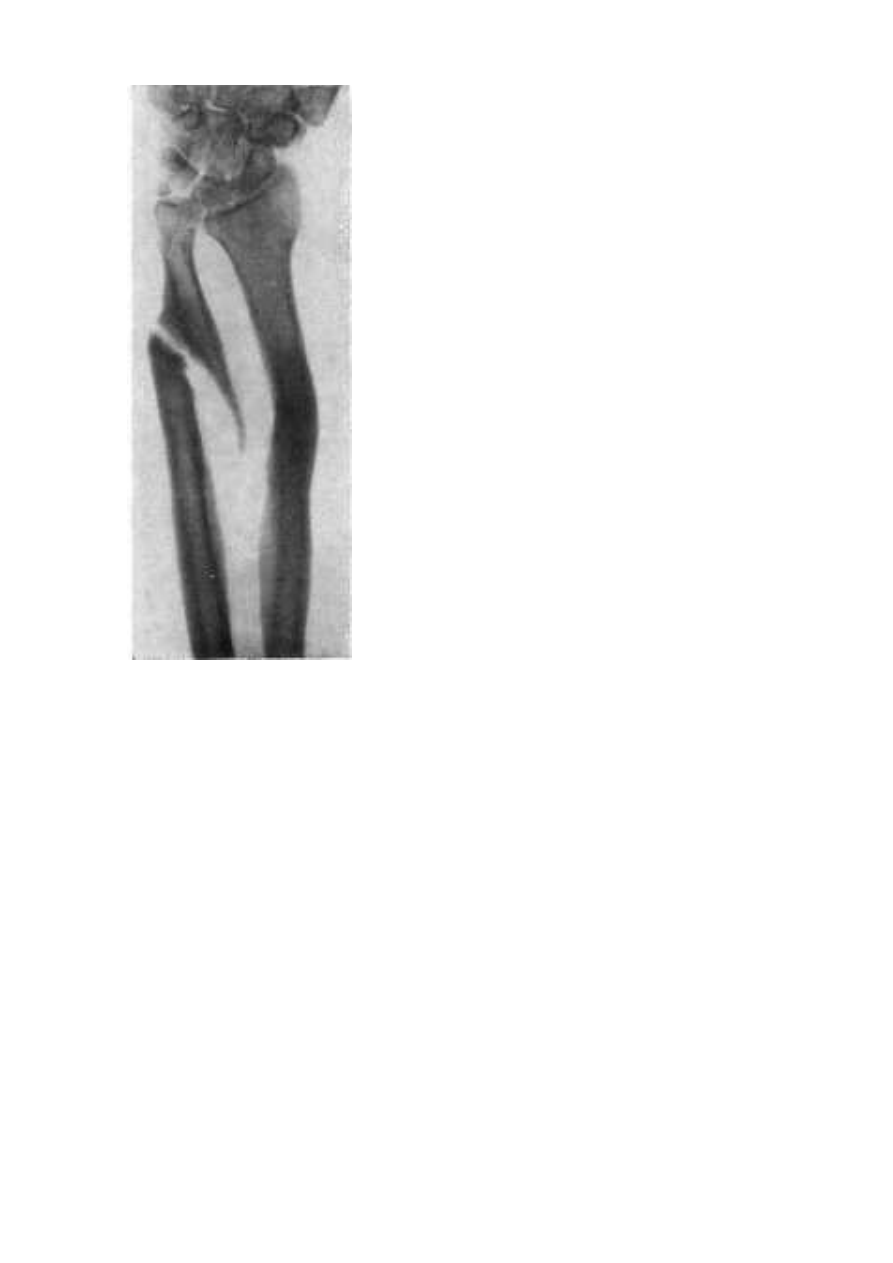

Рис. 31. Ложный сустав локтевой кости с деформацией лучевой кости после плохо
леченного перелома предплечья.

Рис. 32. К диференциальной диагностике ложного сустава. Значительный изъян костной
ткани в средней трети большеберцо-вой кости у 24-летней женщины после перенесенного
в пятилетнем возрасте остео-миэлита болыпеберцовой кости. Резкая деформация голени.
Мощная гипертрофия малоберцовой кости с высоким ее стоянием.

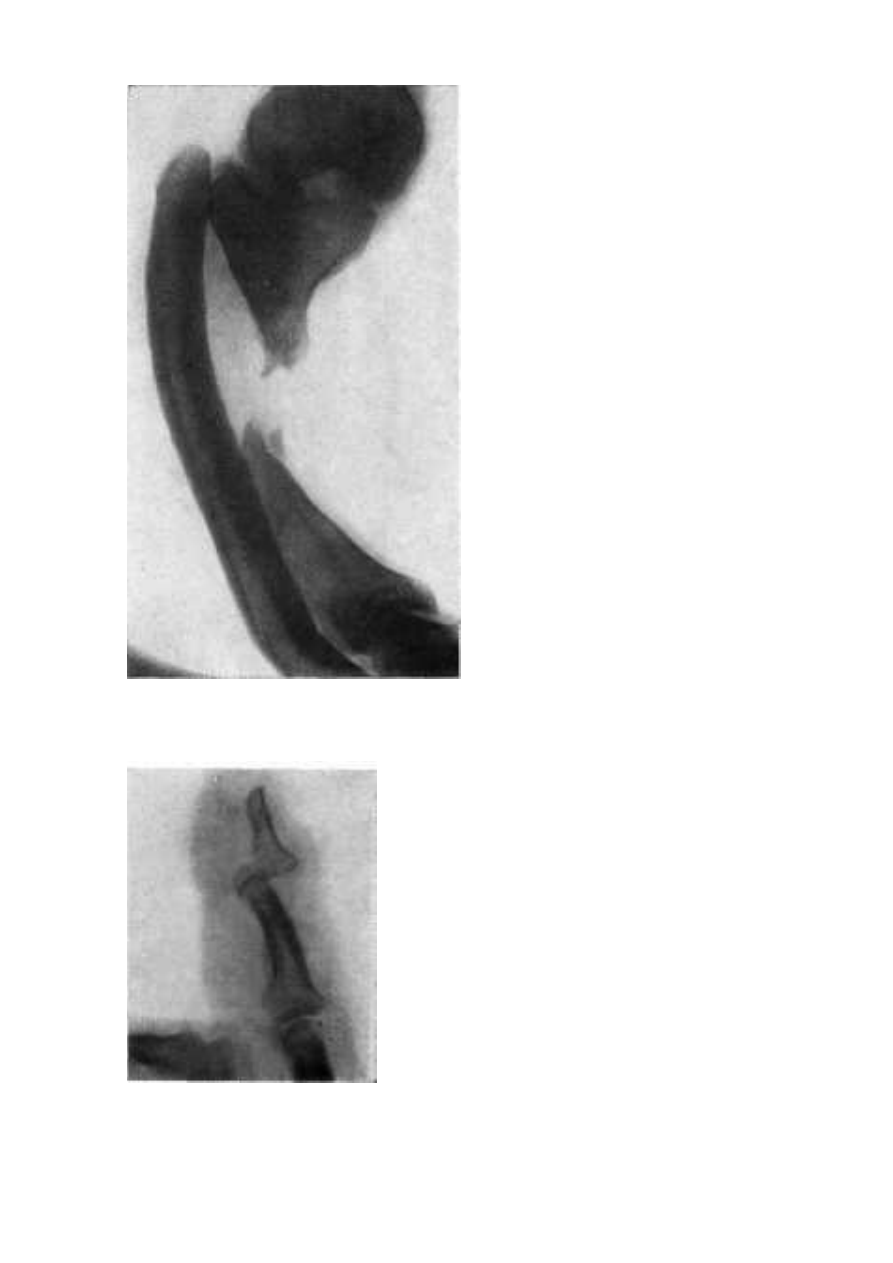

Рис 33. Вывих ногтевой фаланги в дистальном

межфаланговрм суставе пальца руки. Тыльное


смещение вывихнутой ногтевой фаланги.

13

Рис. 34. Травматический периостит на передне-внутренней поверхности большеберцо-вой
кости через месяц после удара палкой

Рис. 35. Оссифицирующий миозит мышц ягодичной области после травмы.

14

Рис. 36. Оссифицирующий миозит массива четырехглавой мышцы бедра футболиста
после резкой травмы, имевшей место 6 недель назад. Клинический предположительный
диагноз - саркома бедра.

Рис. 37. Тот же случай через полгода после успешного консервативного лечения.
Окостеневшие элементы соединительной ткани в толще мышцы с бедренной костью не
связаны; бедренная кость не представляет никаких патологических изменений.

Рис. 38. Компрессионный перелом III поясничного позвонка у 40-летней женщины,
распознанный через 3 года после тяжелого падения. Боли в области поясницы, небольшой
горб, никаких нарушений со стороны нервной системы.

15

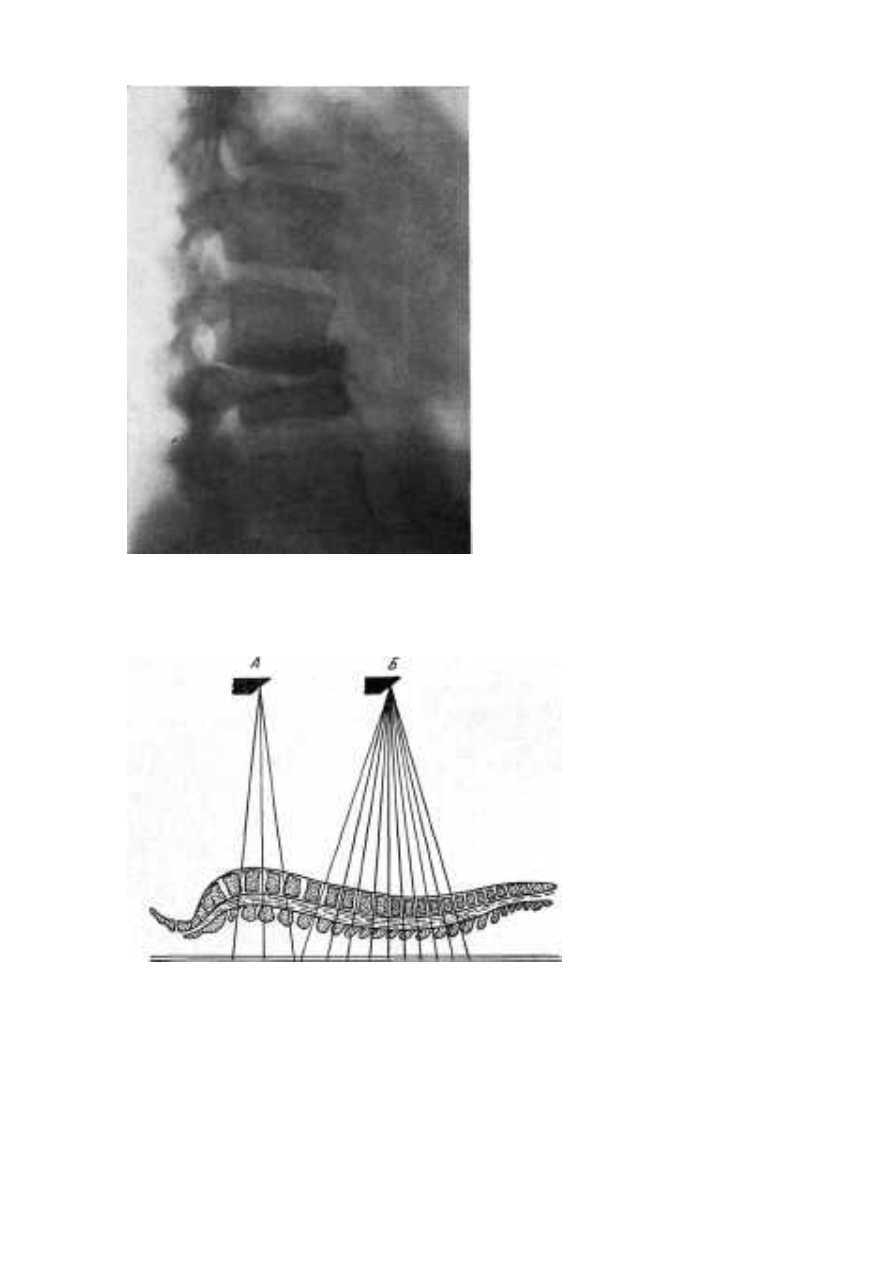

Рис. 39. Схема рентгенографического исследования позвоночника и межпозвонковых
пространств.

Вследствие физиологического лордоза поясничного отдела позво-ночнича в виде светлой
щели изображается только то межпозвонковое пространство, через которое проходит
центральный луч iL3_4 при положении анода А). При центрировании на D8 |Б),
вследствие филологического кифоза грудного отдела, все щели, соответствующие
межпозвонковым дискам от D;j_4 до DI-. - Llf показывают нормальную высоту. При
исследовании позвоночника в переднем положении, т. е. при трубке над лежащим на
животе больным, получилась бы обратная картина: все межпозвонковые щели в
