РЕНТГЕНОДИАГНОСТИКА ЗАБОЛЕВАНИЙ КОСТЕЙ И СУСТАВОВ. АТЛАС РЕНТГЕНОГРАММ (С. Райнберг) - часть 2

Рис. 10. Т-образный перелом дистального эпифиза лучевой кости.

Рис. 11. Оскольчатый перелом I плюсневой кости и поперечный перелом шейки II

плюсневой кости.



Рис. 12. Множественные переломы основания основной фаланги большого пальца и
головки основной фаланги II пальца стопы.

Рис. 13. Оскольчатые переломы двух костей- основных фаланг III и IV пальцев руки.

Рис. 14. Зигзагообразный ход линии перелома при поперечном переломе средней трети
диафиза лучевой кости.

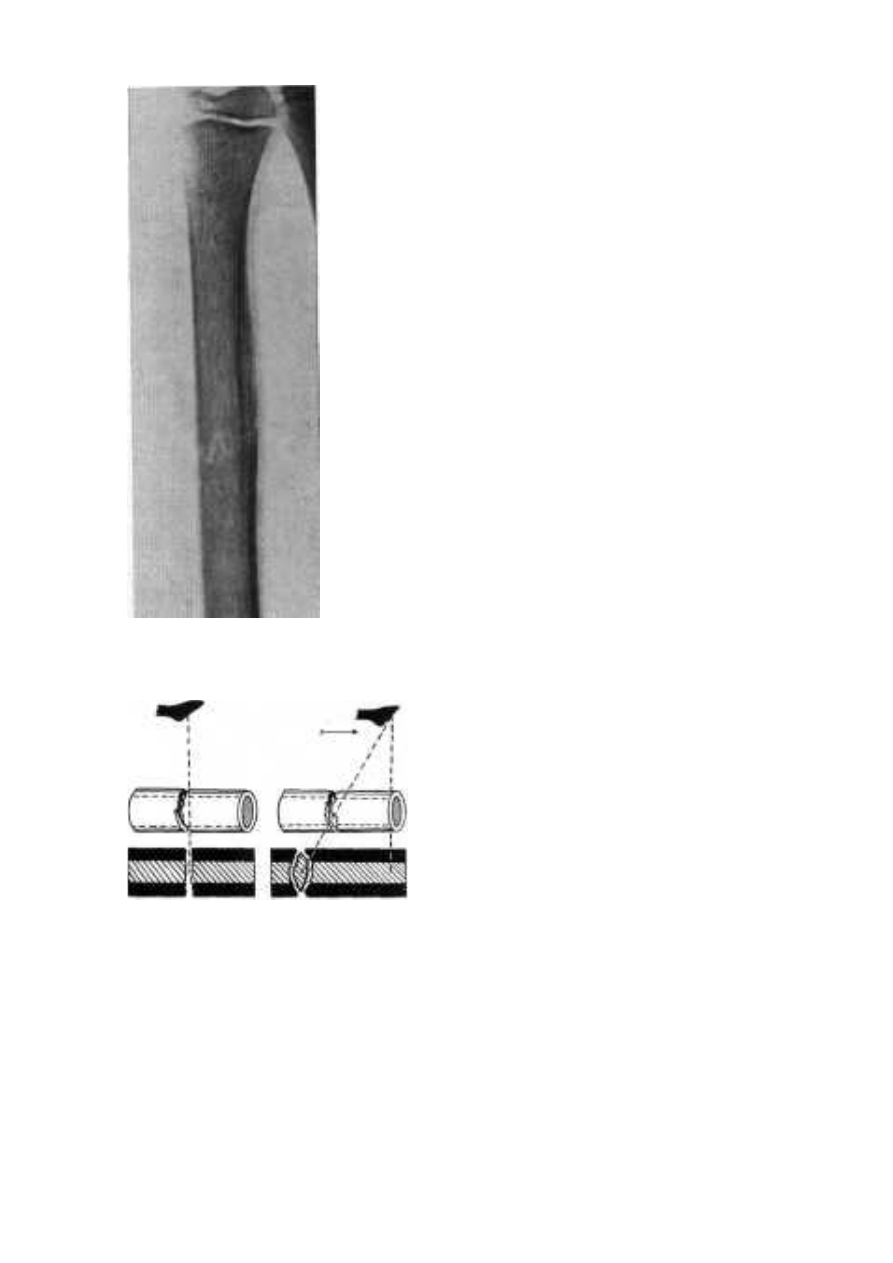

Рис. 15. Схема рентгенограммы при

поперечном переломе трубчатой

кости.

А - линия перелома в виде прямой полоски при прохождении центрального луча через
плоскость перелома; Б - линия перелома в виде овала при косом ходе лучей. Анод смещен
(по направлению стрелки).

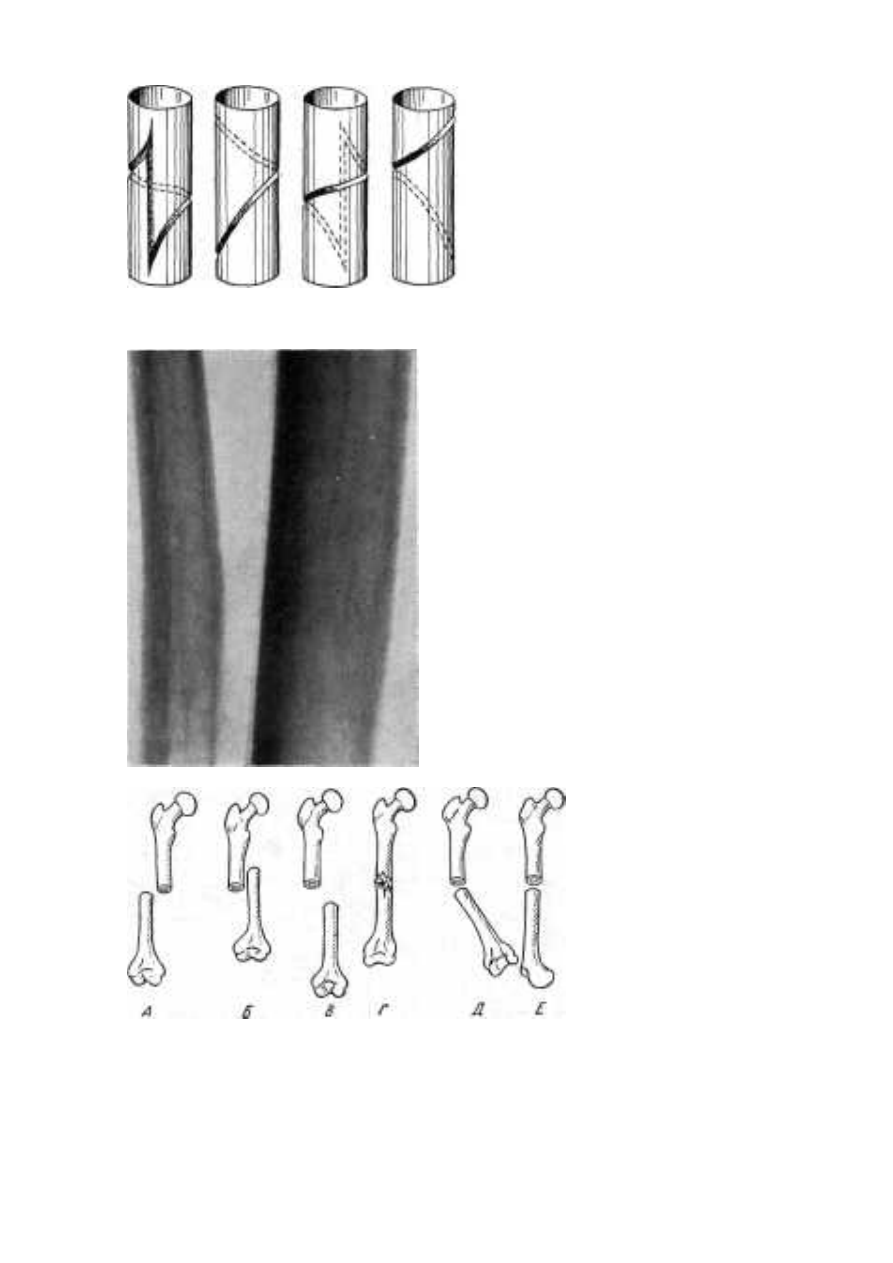

Рис. 16. Схема спирального перелома длинной трубчатой кости. Проекция линии
перелома при различных положениях кости, вращаемой в направлении движения часовой
стрелки вокруг длинной оси на 90°, 180° и 270°.

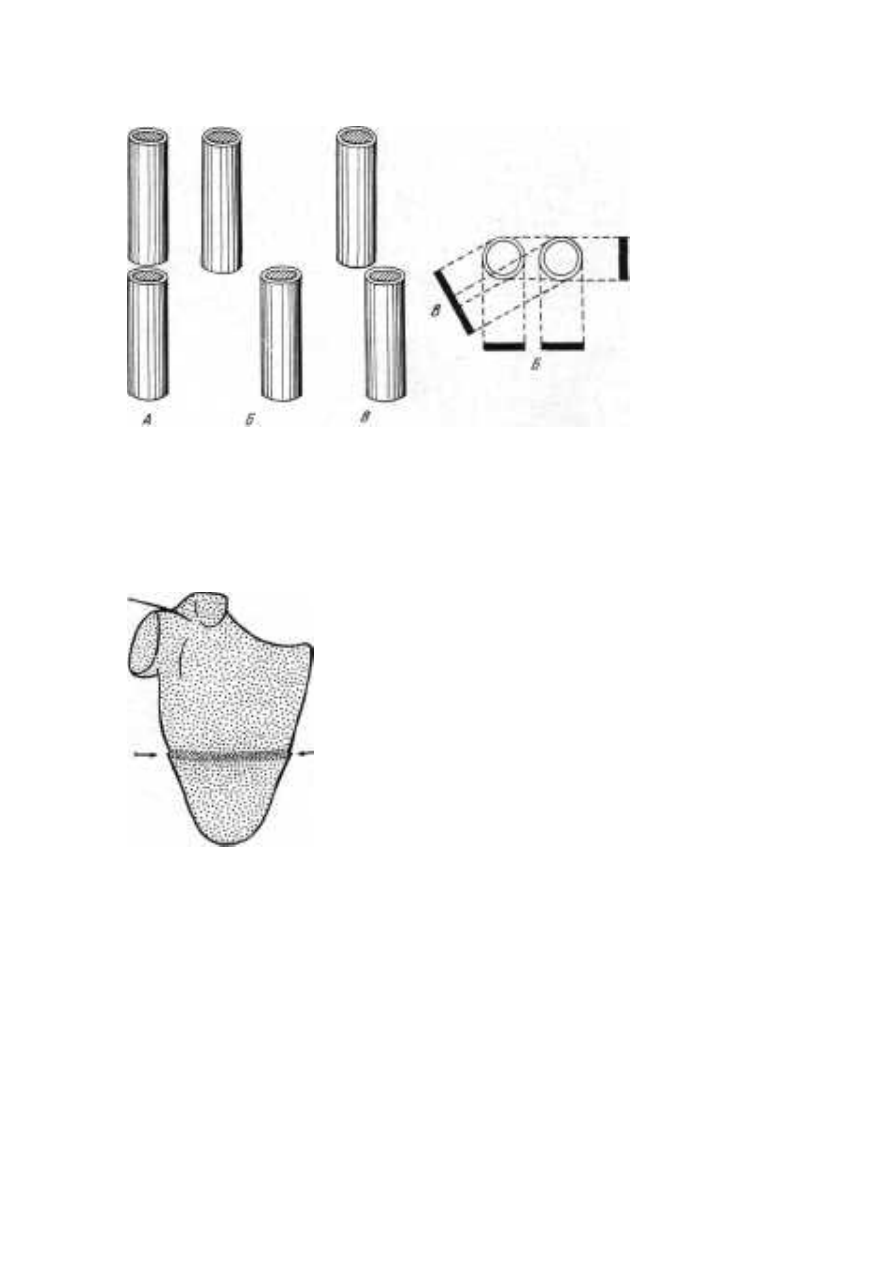

Рис. 17. Трещина малоберцовой кости.

Рис. 18. Схема различных видов смещения отломков.

А ~ боковое смещение; Б -продольное смещение с захождением

отломков; В - продольное смещение с расхождением отломков;

Г -продольное смещение с вклинением отломков; Д- угловое


смещение; Е - периферическое смещение.

Рис. 19. Схема бокового смещения отломков в рентгеновской

проекции.

А - отломки смещены в плоскости, перпендикулярной к пленке; в этой проекции
смещение рентгенологически не определяется; Б - отломки смещены в плоскости,
параллельной пленке: рентгенограмма дает истинное представление о характере и степени
смещения; В - промежуточное положение, неправильно ориентирующее исследователя.

Рис. 20. Перелом лопатки. Продольное и боковое смещение с захождением отломков
является единственным симптомом перелома. Линия перелома видна как полоска
затемнения.

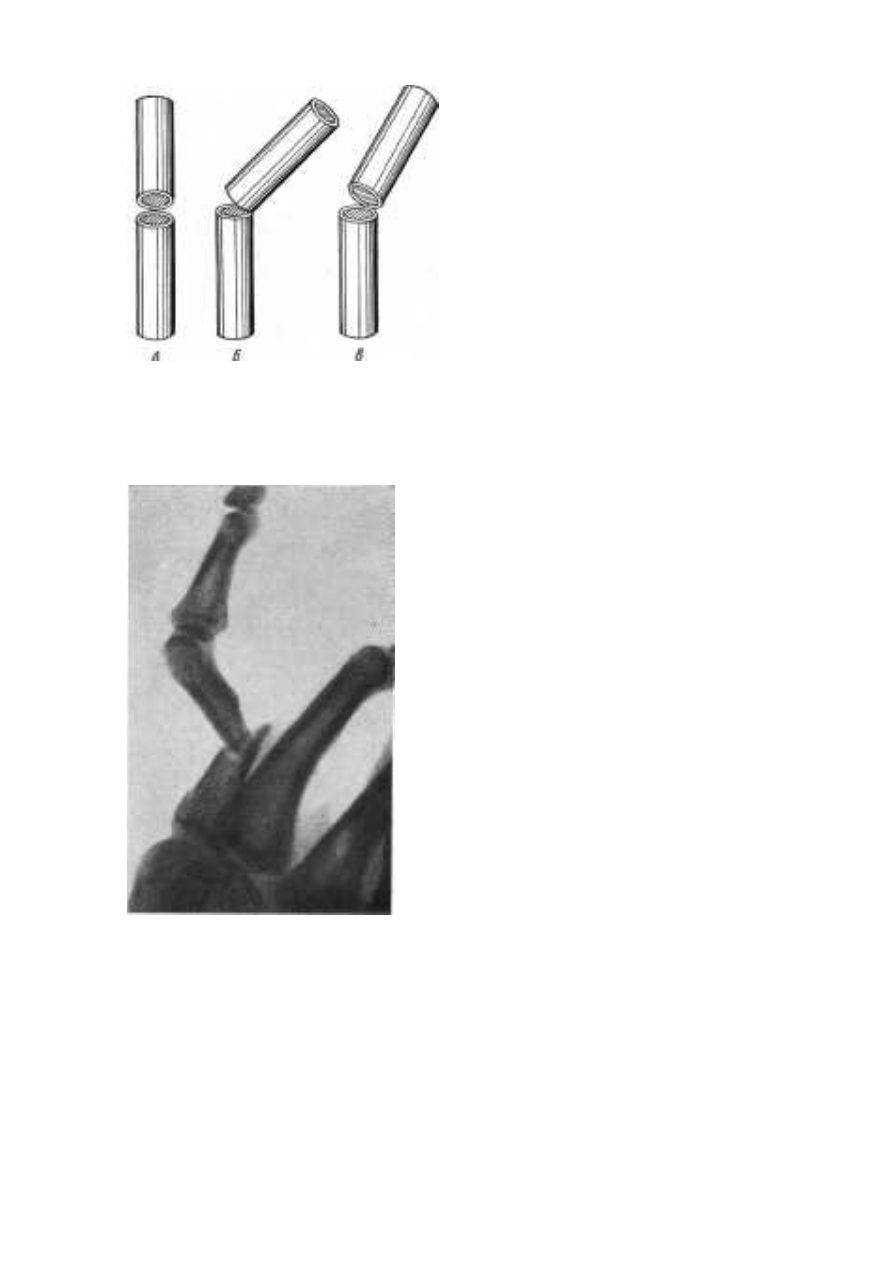

Рис. 21. Схема углового смещения отломков в рентгеновской проекции.

А - отломки лежат в плоскости, перпендикулярной к пленке, смещение не видно; Б -
отломки смещены в плоскости, параллельной пленке; рентгенограмма дает правильное
представление о характере и степени смещения; В - промежуточное положение,
показывающее на рентгенограмме меньшее смещение, чем в действительности.

Рис. 22. Резко выраженное угловое смещение отломков при переломе диафиза основной
фаланги одного из пальцев руки. Всякое угловое смещение, даже самое незначительное,
категорически требует исправления.

Рис. 23. Т-образное смещение отломков при поперечном переломе диафиза основной
фаланги пальца руки.

Рис. 24. Тангенциальный эффект, симулирующий перелом малоберцовой кости.

Рис. 25. Перелом лучевой кости у ребенка „наподобие зеленой ветки"
поднадкостничный,без смещения отломков.


А - в прямой проекции; Б - в боковой проекции.

Рис. 26. Эпифизеолиз дистально-го эпифиза лучевой кости в детском возрасте со
смещением эпифиза вместе с запястьем в тыльном направлении.
