Современные методы исследования ликворной системы головного мозга - часть 4

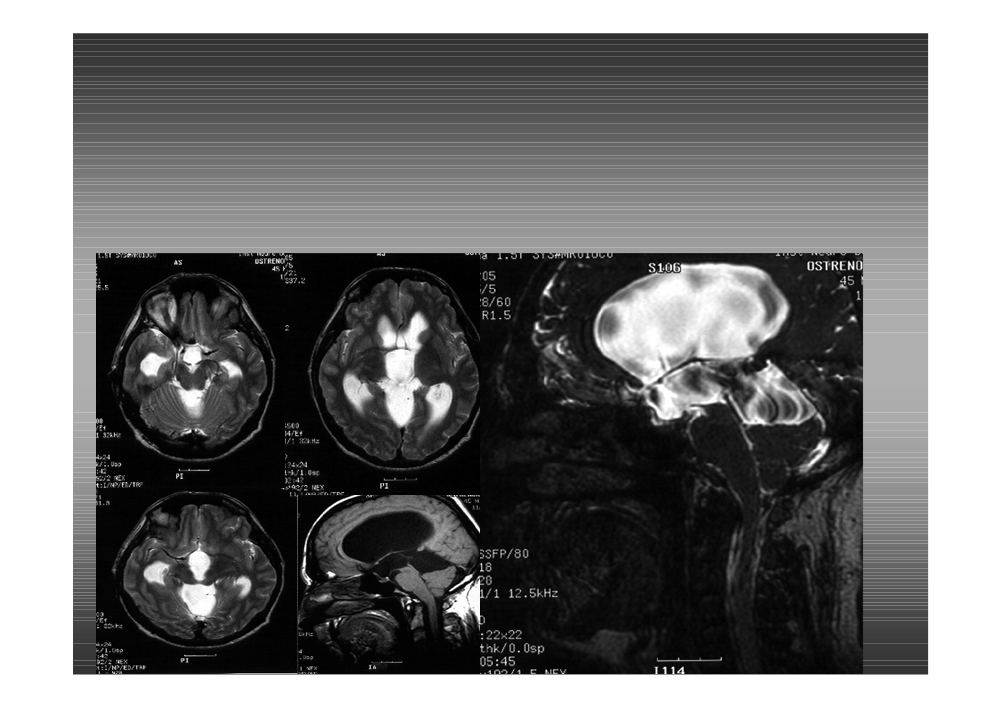

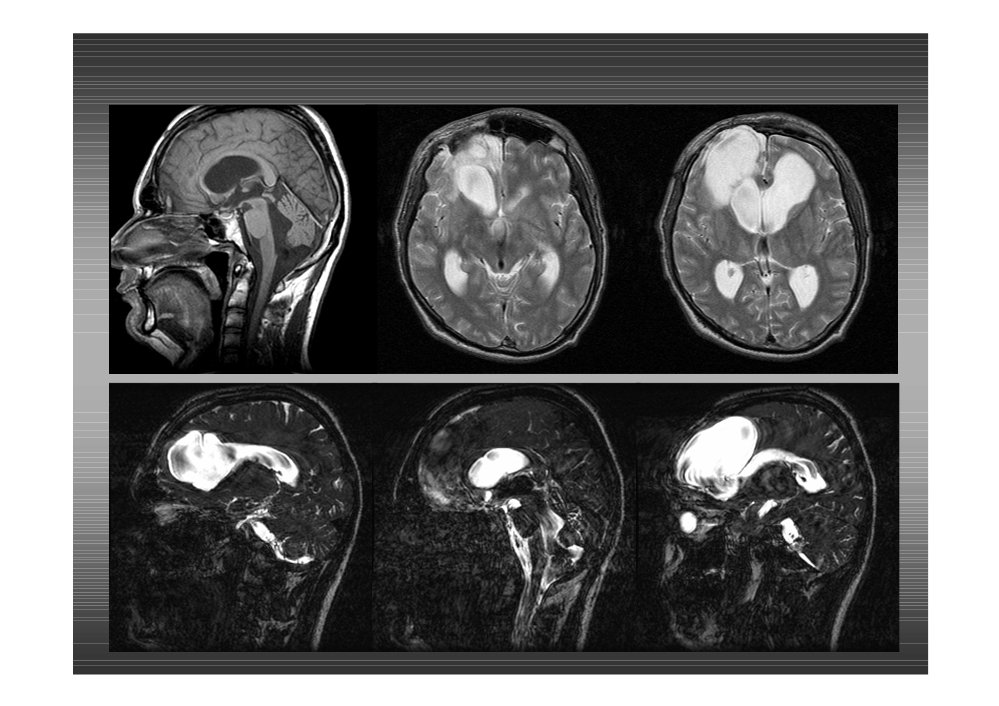

Окклюзионная гидроцефалия
Прорыв задних отделов 3-го желудочка в
посвет пинеальной цистерны и цистерны
верхнего червя мозжечка
Т2, Т1, МРЦГ

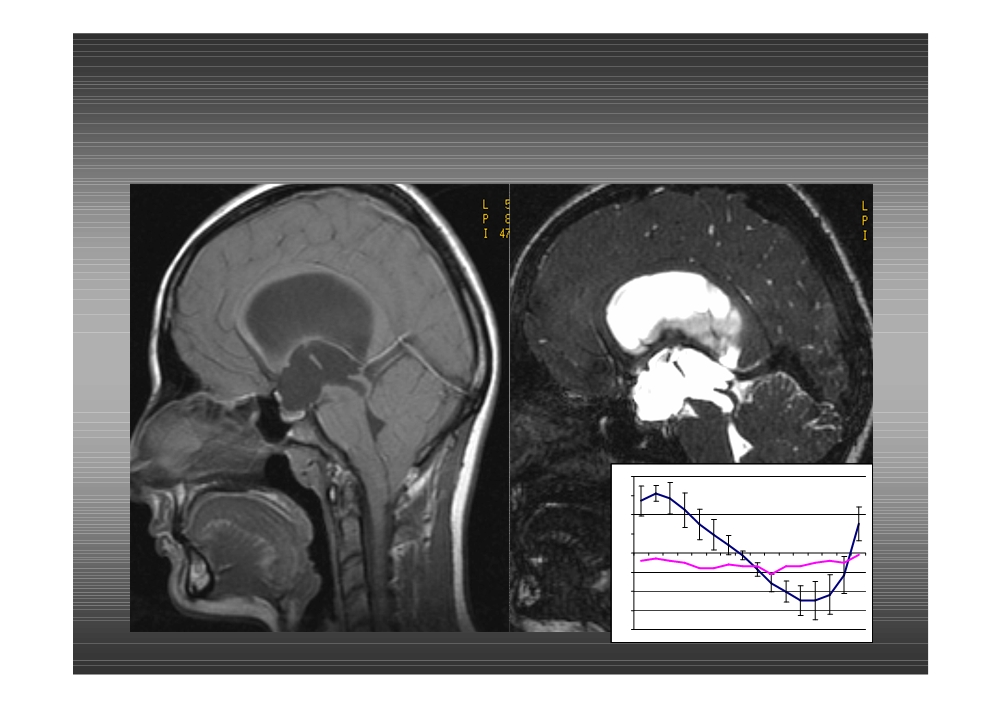

Опухоль 3-го желудочка окклюзионная
гидроцефалия
«прорыв» ликвора в области желудочкового
треугольника
Т1, Т2, МРЦГ

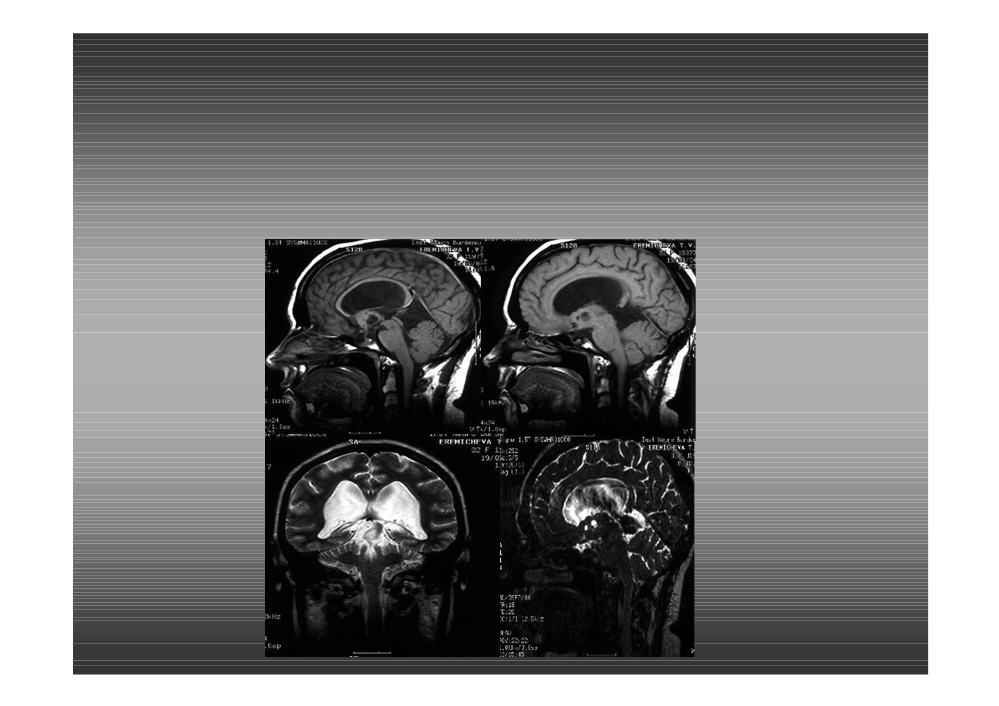

Состояние после шунтирования по
Торкильсену
не состоятельность шунта

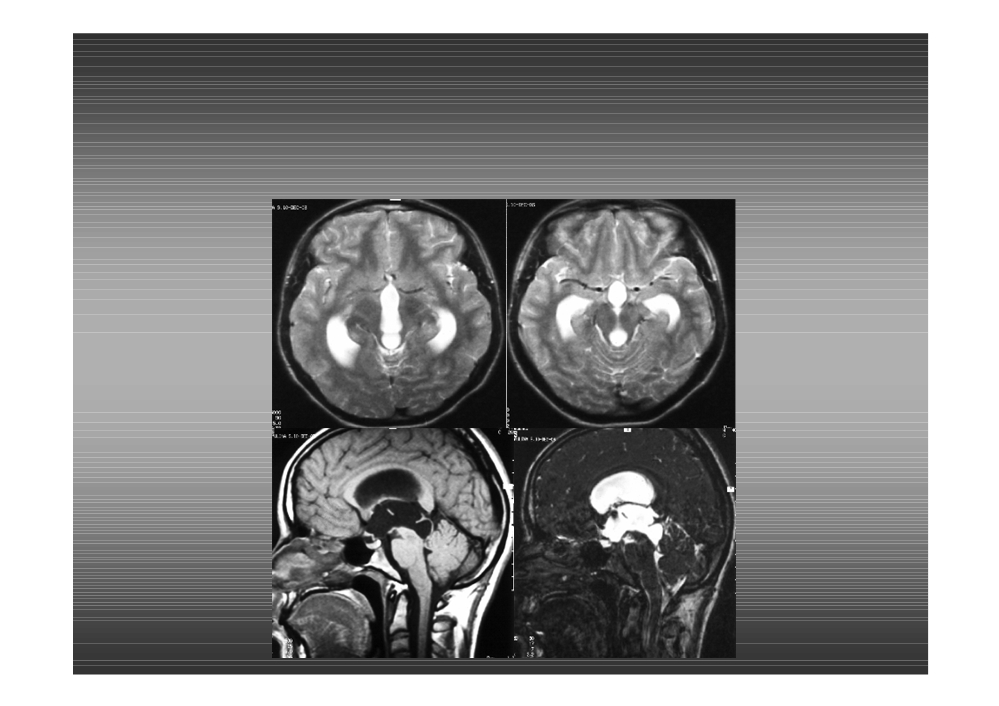

Окклюзионная гидроцефалия
спайка водопровода мозга

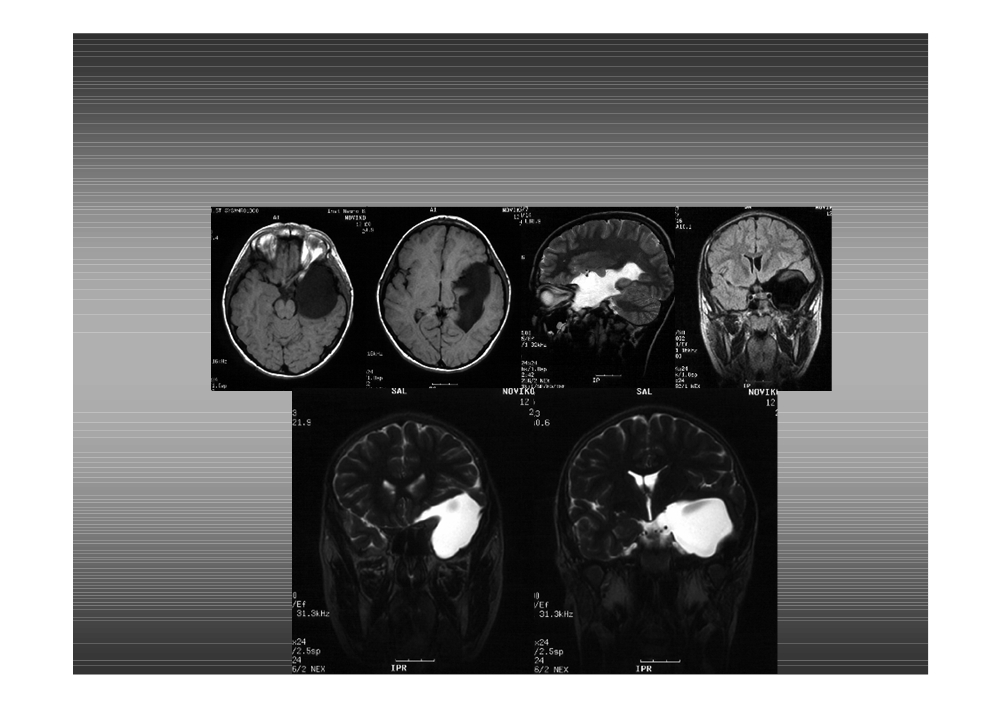

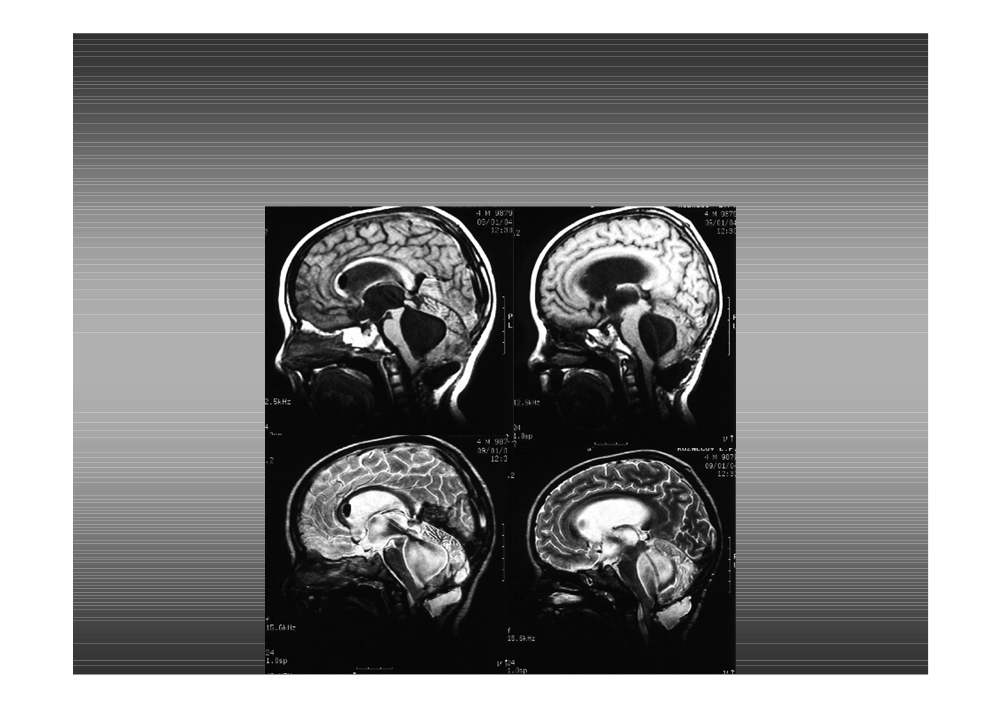

Арахноидальная киста
Т1,Т2,Flair,МРЦГ

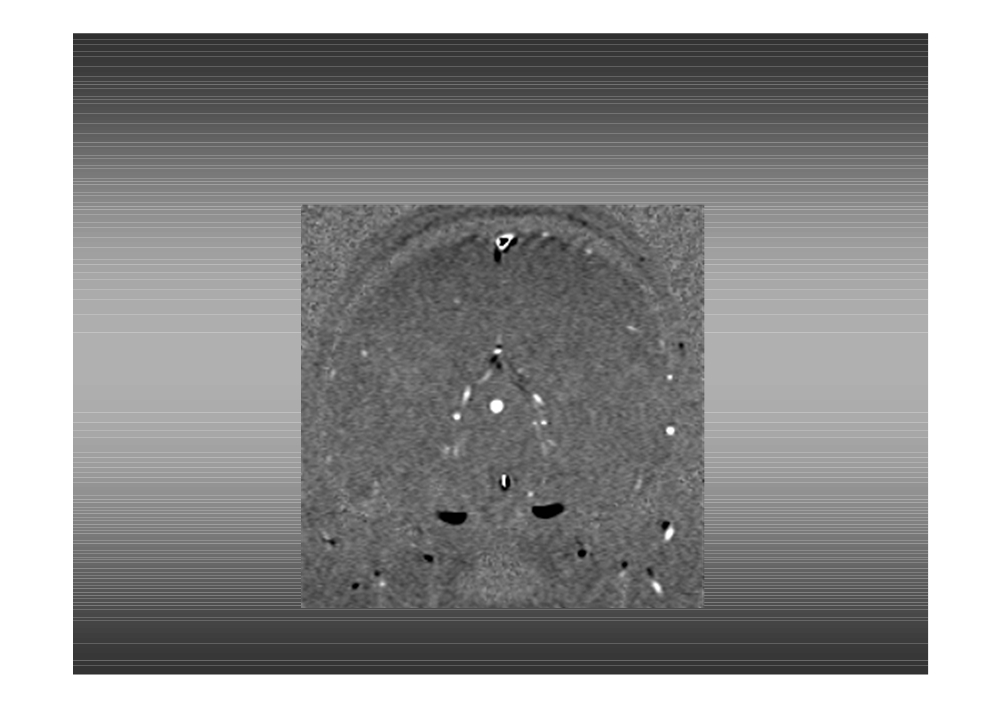

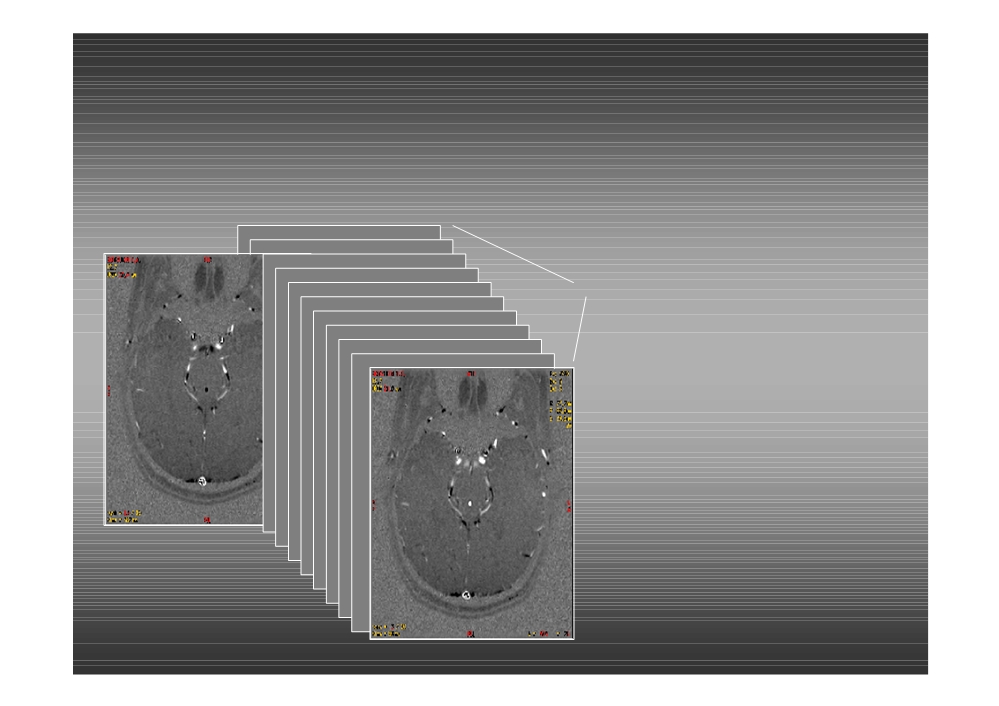

Принцип фазо-контрастной МРТ
с кардиосинхронизацией
Сердечный цикл разделен
на 16 изображений
S ª V
cигнал пропорционален
скорости движения спинов
диастола
систола

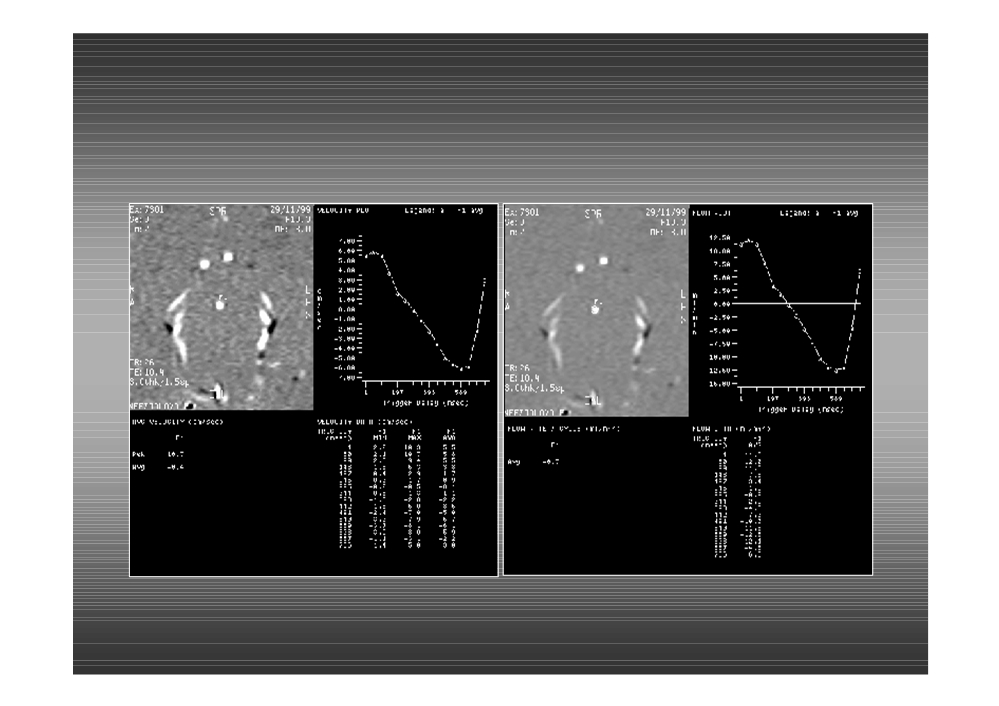

Интерфейс программы
FLOW ANALYSIS
Расчет линейной скорости Расчет объемной скорости

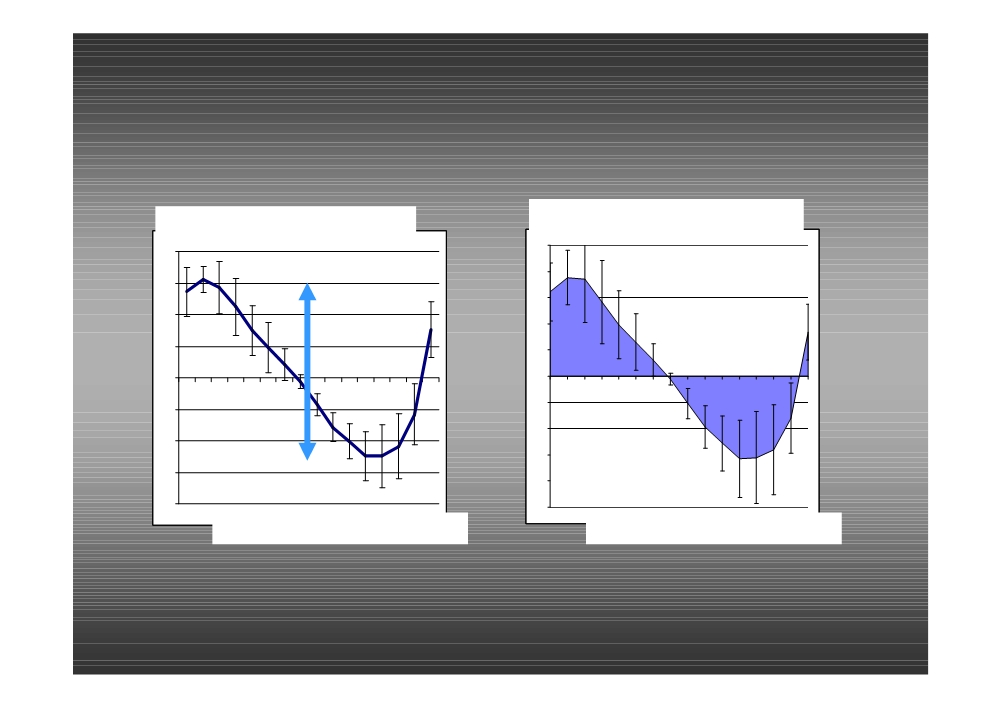

Нормальный ликвороток мозга
данные ФКМРТ с кардисинхронизацией

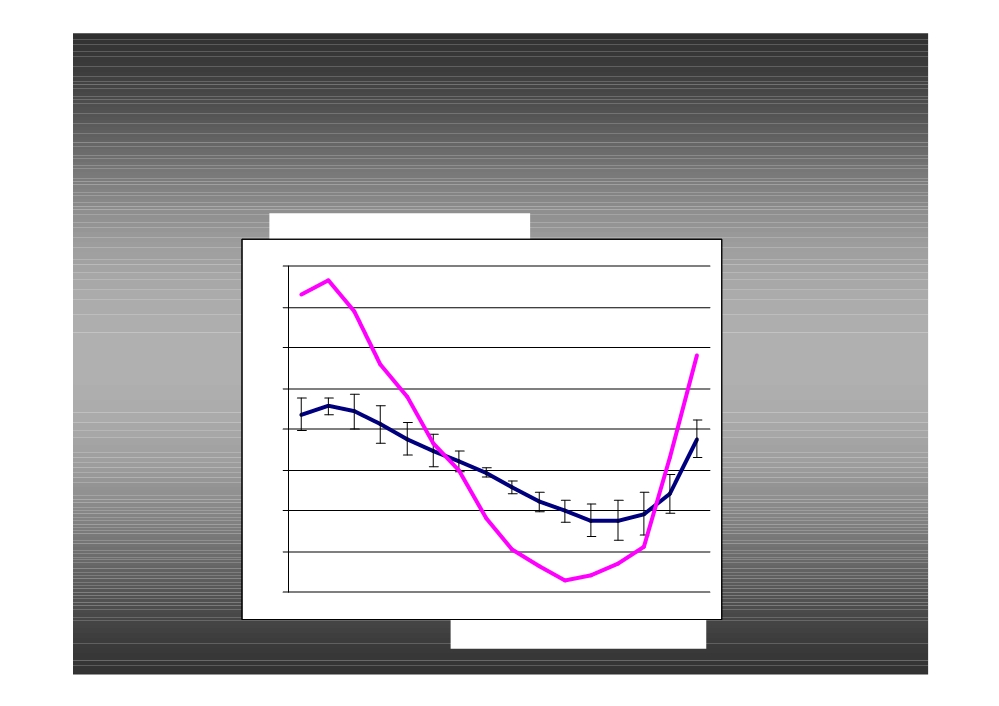

Количественные параметры ликворотока в
водопроводе мозга, норма, по данным фазо-
контрастной МРТ (n=5, p<0.05)
Объемная скорость (мл/мин)
Линейная скорость (см/сек)
10
4
8
3
6
2
4
1
2
0
0
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
-2
-1
-4
-2
-6
-3
-8
-4
-10
Ф
Фракция сердечного цикла
Фракция сердечного цикла
УО = 56 25 мкл
Vампл = 6.1 1.4 см/сек -
ударный объем
амплитуда линейной скорости
Окклюзия водопровода мозга
4
3
2
1
0
1
2
3
4
5
6
7
8
9
10 11 12 13 14 15 16
-1
-2
-3
-4

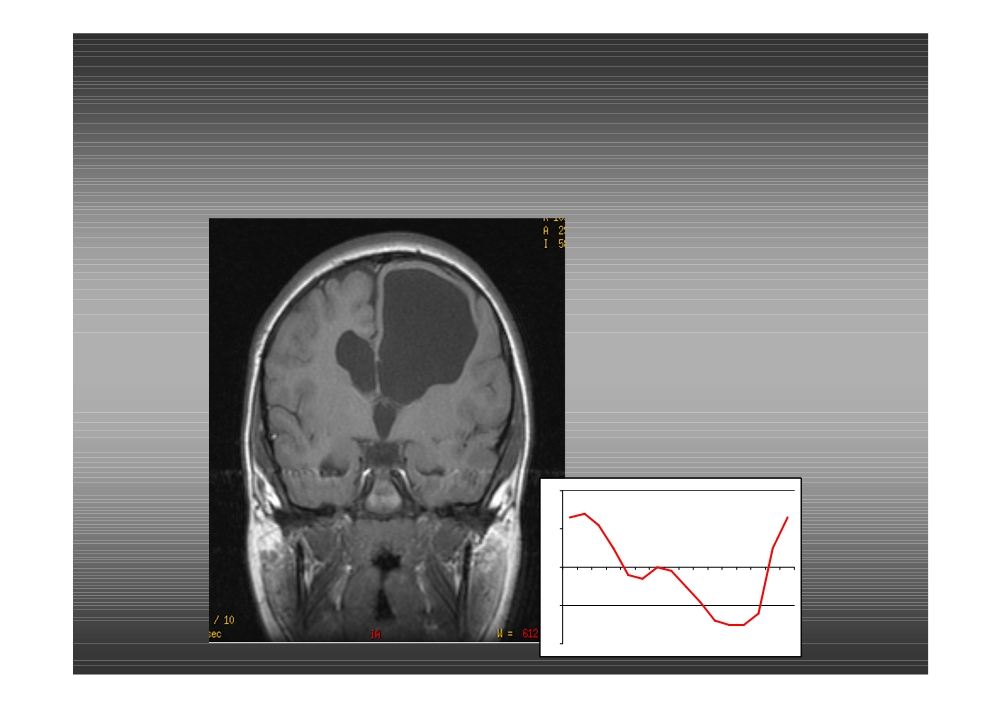

Состояние после ЧМТ, открытая гидроцефалия
Аномалия желудочковой системы, асимметричная
гидроцефалия, «двухгорбый» характер кривой
ликворотока в водопроводе мозга
2
1
0
1
2
3
4
5
6
7
8
9
10 11 12 13 14 15 16
-1
-2

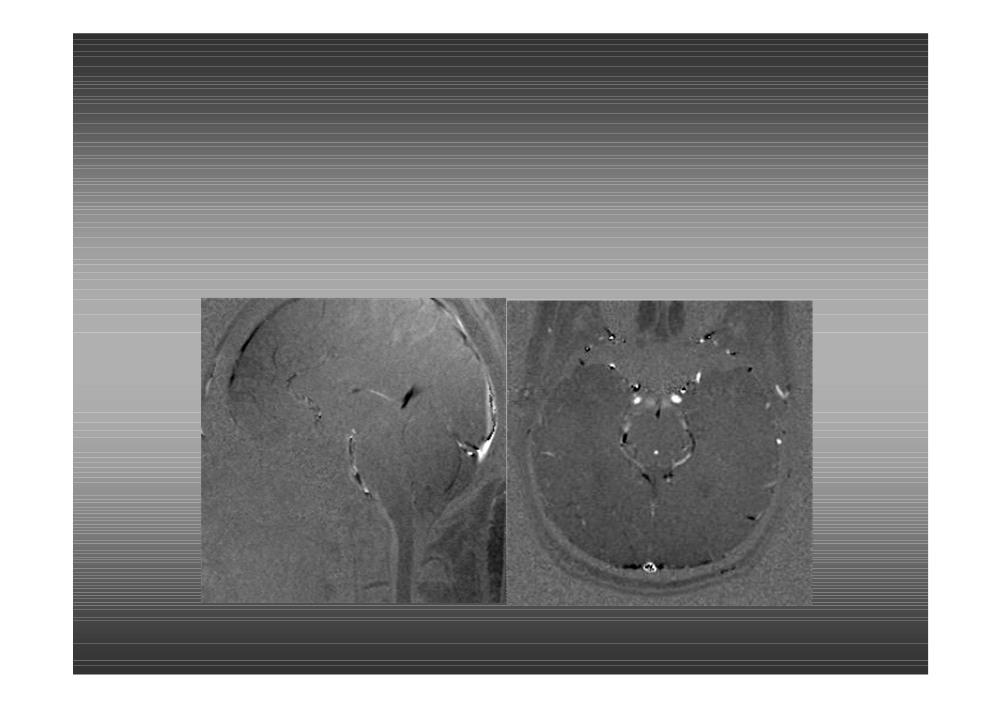

Аксиальная динамическая ФКМРТ демонстрирует
усиление ликворотока в водопроводе мозга
(открытая гидроцефалия)

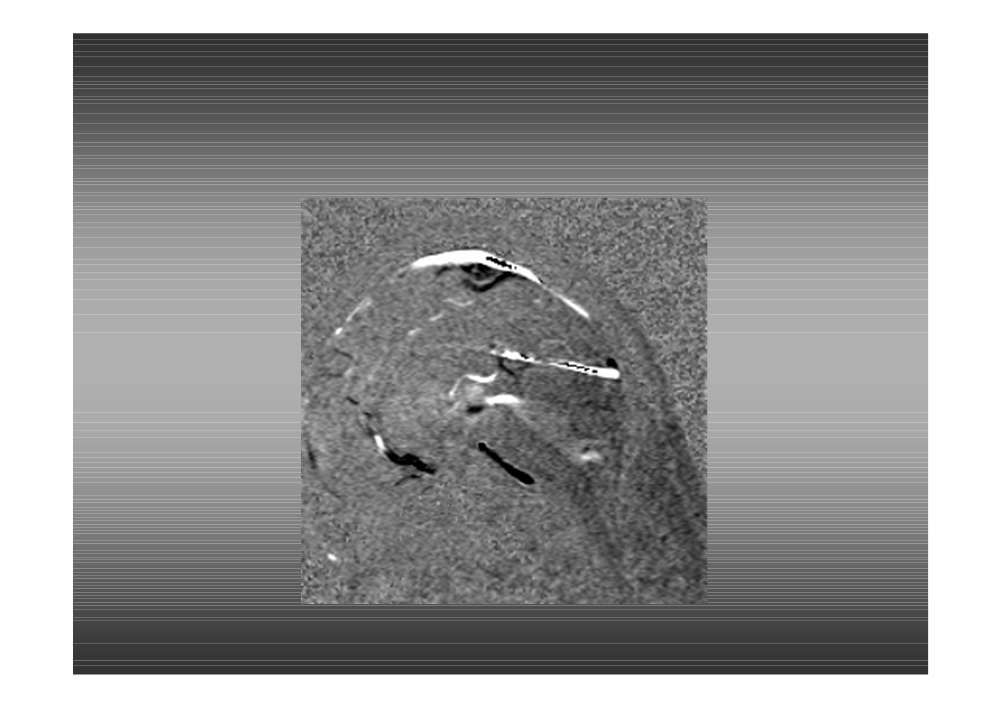

Сагиттальная динамическая ФКМРТ демонстрирует
усиление ликворотока в водопроводе мозга
(открытая гидроцефалия)
Открытая гидроцефалия, увеличение ликворотока
по водопроводу мозга,
данные фазо-контрастной МРТ
Линейная скорость (см/сек)
10
8
6
4
2
0
Норма
-2
-4
-6
Фракция сердечного цикла

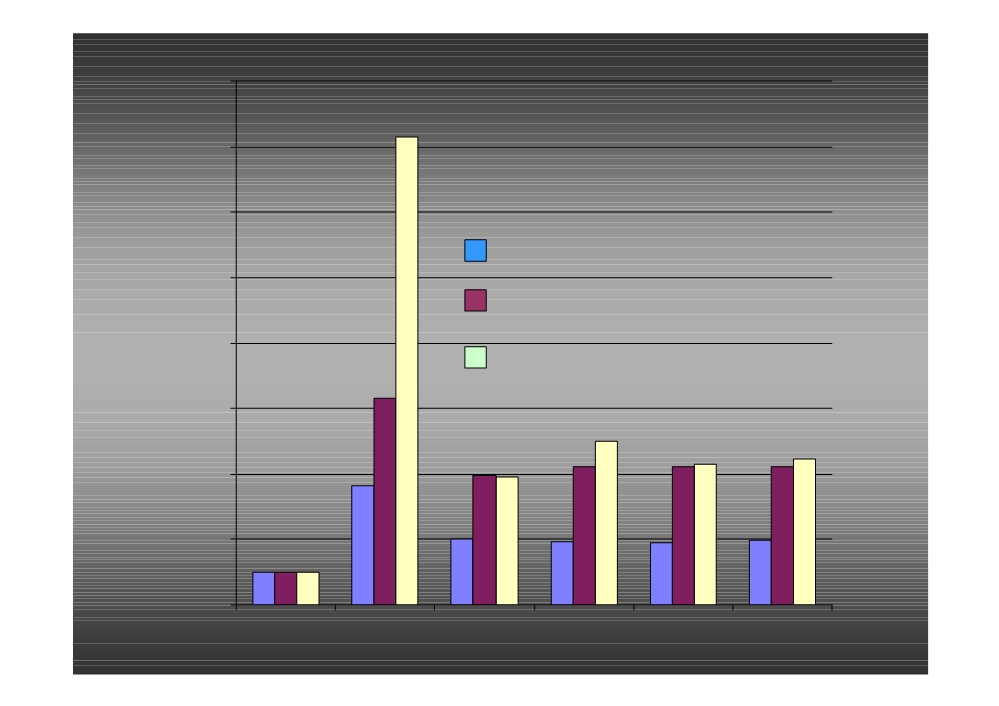

Динамика показателей ликворока в водопроводе мозга
до и после вентрикулоперитонеального шунтирования
1400
%
1200
Амплитуда линейной скорости
1000
Площадь водопровода
800
Ударный объем
600
400
200
100%
0
Norma
before
1 day after
6 day
8 day
13 day
Положительная динамика состояния ликворной
системы после перфорации
дна 3-го желудочка

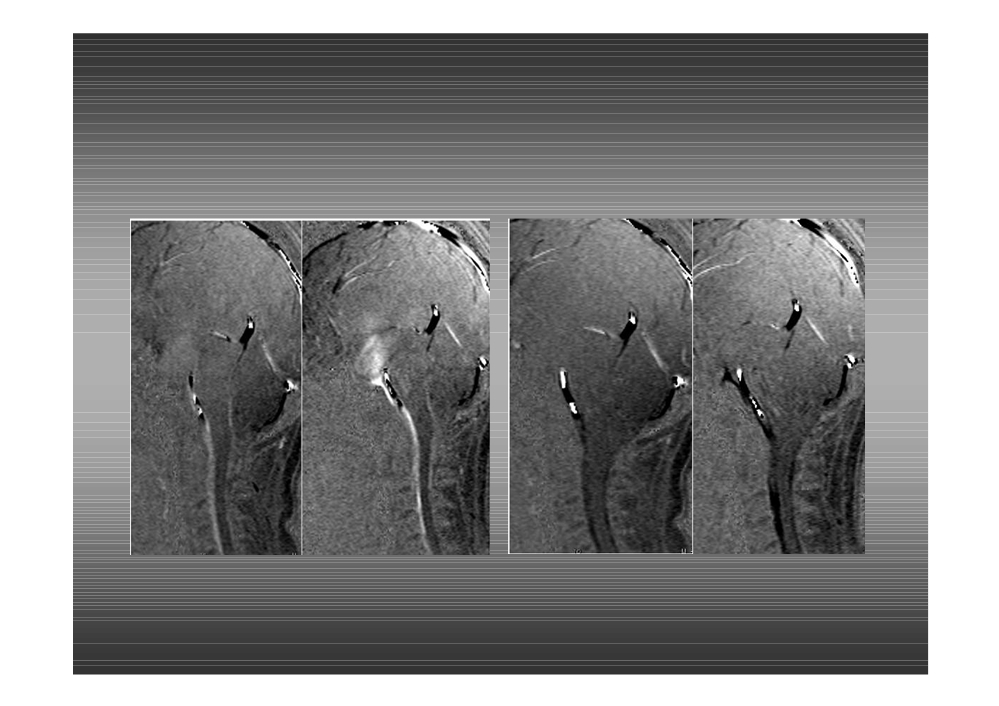

Систола
Диастола
До операции После операции
