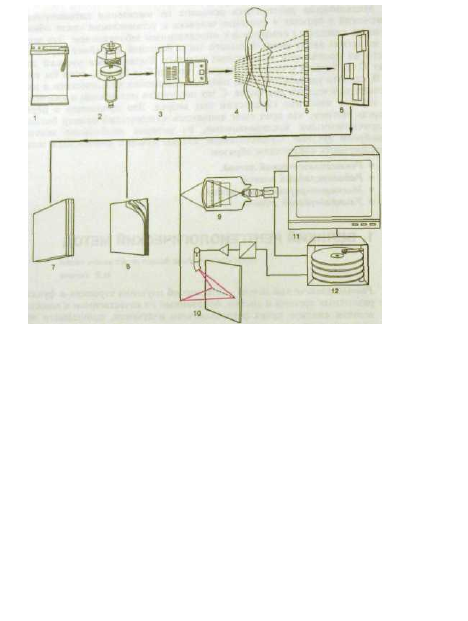

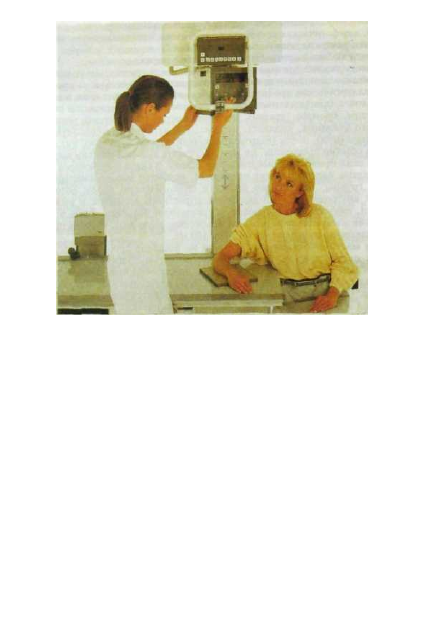

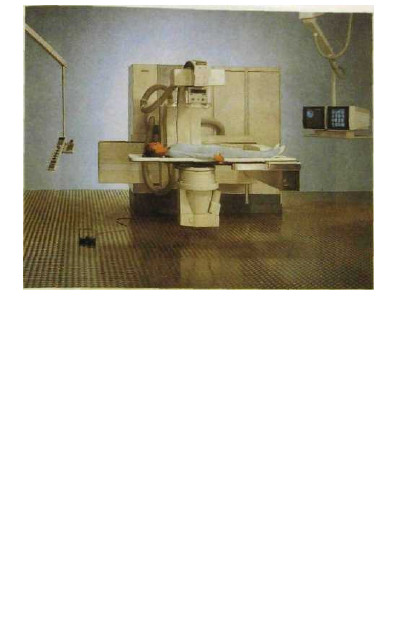

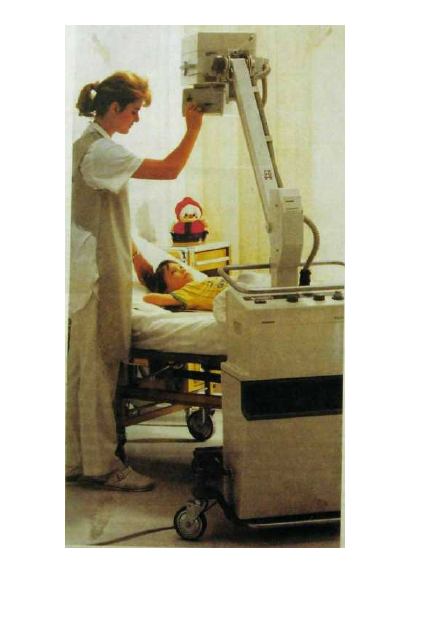

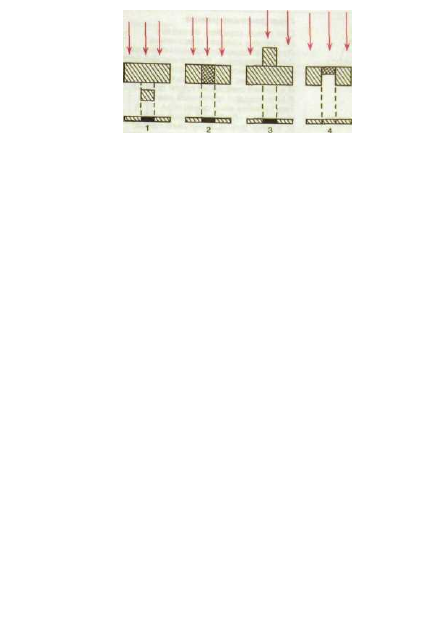

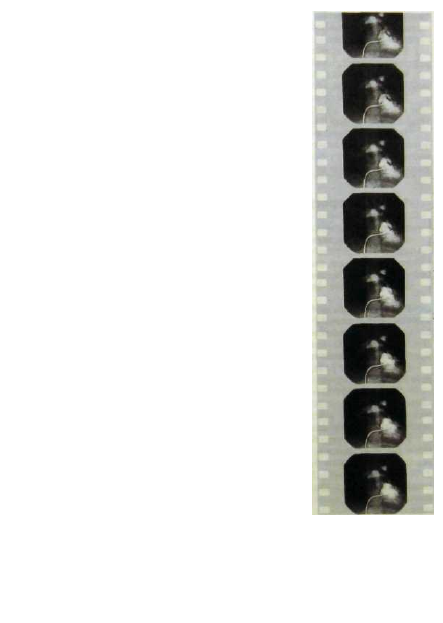

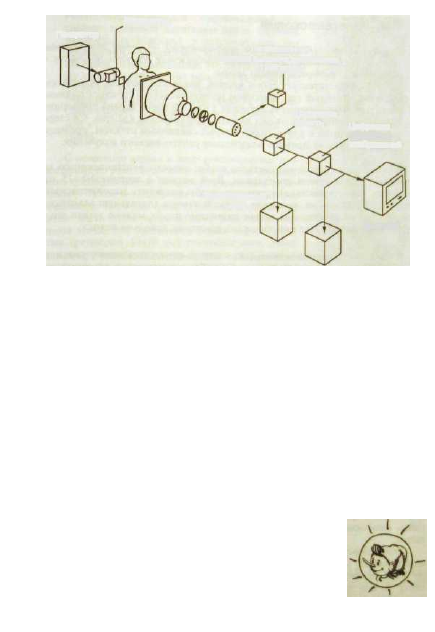

Рнс. II. I. Принципиальная схема рснтгенодиагностической установки. 1 — питающее устройство; 2 — излучатель (рентгеновская трубка); 3 — устройство для коллимации пучка излучения; 4 — пациент; 5 — отсеивающая решетка; 6 — рентгеноэкспонометр; 7 — рентгеновская кассета; 8 — рентгеновская пленка в комбинации с усиливающими экранами; 9 — электронно-оптический усилитель; 10 — люминесцентная пластина для цифровой рентгенографии; 11 — дисплей; 12 — магнитный накопитель изображений. Рентгеновский аппарат питается от городской сети переменным током напряжением 220 или 380 В. Питающее устройство преобразует это напря- жение в высокое — порядка 40—150 кВ. Пульсацию напряжения доводят до минимальной; в некоторых аппаратах с высокочастотным генератором это напряжение практически постоянное. От величины напряжения зависит качество рентгеновского пучка, в частности его проникающая способность. Рентгенодиагностический аппарат общего назначения (рис. II.2) включа- ет поворотный стол-штатив, на котором располагается обследуемый. Врач- рентгенолог находится либо поблизости, у экрана монитора, либо в соседнем помещении, если штатив имеет телеметрическое управление. Существуют ап- параты, предназначенные только для выполнения рентгенограмм — в рентге- новском кабинете, операционной, палате (рис. II.3). Управлять аппаратом не- сложно, так как выбор и регулировка технических условий осуществляются, как правило, автоматически с помощью микропроцессорной техники. 74 |
