КОМПЬЮТЕРНАЯ ТОМОГРАФИЯ - часть 4

КТ головы

Многие КТ-исследования головы проводят без введения КВ. Например, при дифференциальной диагностике внутриче­

репных кровоизлияний и инсультов у пациентов с острыми неврологическими расстройствами введение контрастных
препаратов не требуется. Тем не менее, оно необходимо для обнаружения нарушения гематоэнцефалического барьера
(ГЭБ), что наблюдается при опухолях, метастазах и воспалительных процессах.

Методика компьютерной томографии

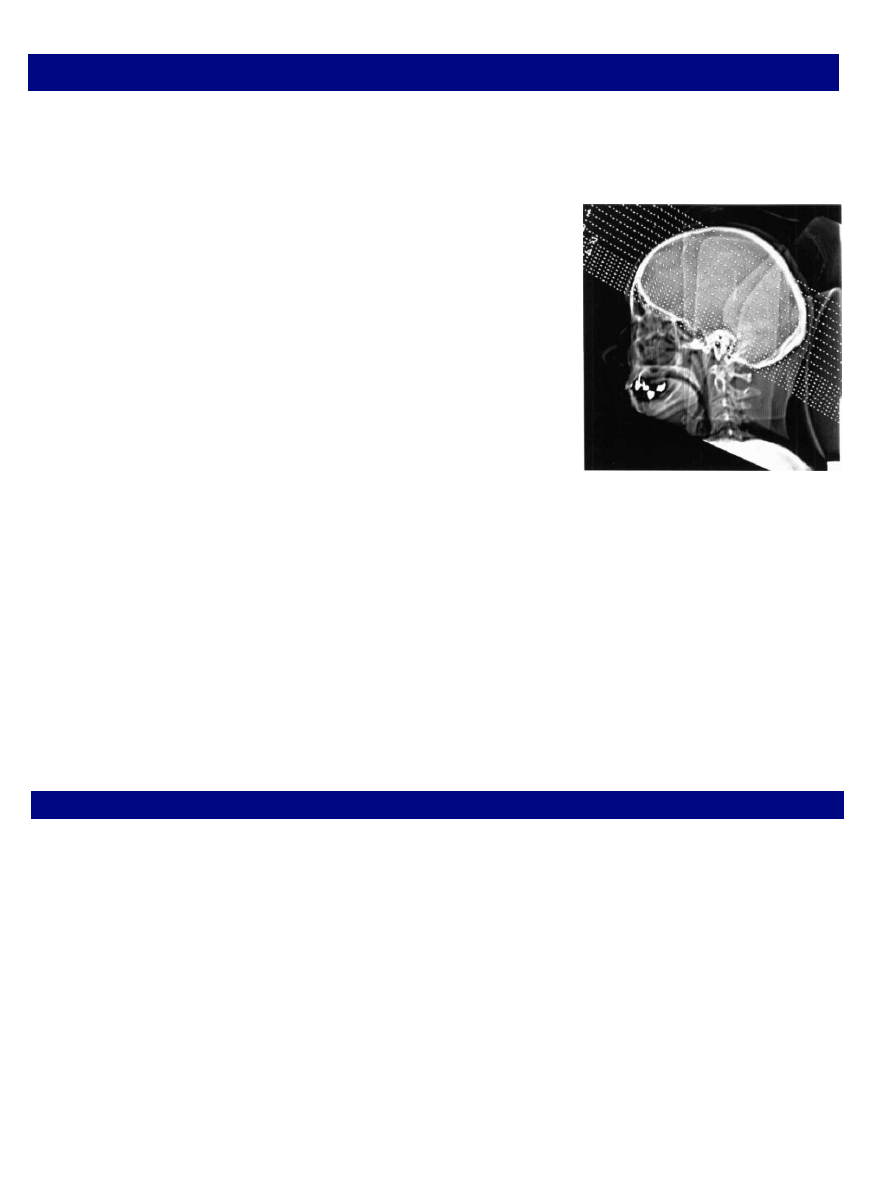

Вначале выполняется срез в сагиттальной проекции (топограмма), на котором

проводится разметка предстоящих срезов, расположенных параллельно орби­

томеатальной линии

 (рис. 26.1)

. Эта линия проводится от надбровной дуги к

наружному слуховому проходу, и затем, многократно повторяясь, разметка на­
носится по всей зоне сканирования вверх. Стандартная методика планирования

срезов позволяет достоверно сопоставлять данные нескольких КТ-исследований.
Для уменьшения артефактов из-за распределения жесткости рентгеновского

излучения при визуализации задней черепной ямки используют тонкие срезы
(2-3 мм), тогда как для супратенториальных структур головного мозга, рас­
положенных выше пирамид височных костей, желательно установить большую
ширину срезов (5 мм).

Получаемые изображения представляют собой вид снизу (с каудальной сто­

роны) на поперечное сечение головы, поэтому стороны оказываются перевер­
нутыми. Например, левый боковой желудочек визуализируется на правой сто­
роне изображения, а правый на левой. Исключением из этого правила являются
компьютерные томограммы для планирования нейрохирургических операций.
Тогда они представляют собой вид сверху (с краниальной стороны, где право =

право), что соответствует привычному взгляду нейрохирурга на голову пациен­

та при трепанации.

Рис. 26.1

Анализ КТ-изображений

Каждый врач сам определяет последовательность осмотра

полученных изображений. «Единственно правильной» так­

тики не существует. Рентгенолог волен выбирать сам между

несколькими общепринятыми методиками. Но четкая пос­

ледовательность анализа изображений имеет преимущество

в том, что не остаются пропущенными мелкие детали. Осо­

бенно это актуально для начинающих врачей. Ниже на этой

странице представлены рекомендации, которые могут слу­
жить надежным путеводителем для рентгенологов.

Осмотр срезов начинают с оценки размеров желудочков

и САП, чтобы сразу исключить объемное образование, уг­
рожающее жизни пациента. При этом следует учесть, что с
возрастом ширина САП увеличивается. Затем необходи­

мо тщательно оценить границу между серым и белым ве­
ществом головного мозга. Завуалированность границы —

признак отека головного мозга (см. ниже). Если заподозре­
ны патологические изменения, то следует внимательно ос­
мотреть соседние срезы, чтобы избежать неверных выво­

дов из-за возможного эффекта частного объема (см.

рис. 29.1

 и

 52.2

).

Для просмотра иллюстраций в данной главе пользуйтесь

подписями к рисункам на переднем развороте обложки.
Указанные номера применяйте ко всем изображениям го­

ловы и шеи. Далее в этой главе, после обзора нормальной

анатомии и вариантов нормы, представлены примеры наи­
более часто встречающихся патологий.

Рекомендации для анализа КТ головы

Возраст (от этого зависит ширина САП/атрофия мозга; см. стр. 50)

Анамнез:

• факторы риска (травма —> возможна внутричерепная гематома)

(артериальная гипертензия, сахарный диабет, курение —> стеноз артерий, инсульт)

Признаки объемного новообразования:

• конфигурация IV-гo желудочка (находится позади моста, см. стр. 28/29)
• конфигурация III-го желудочка (находится между зрительными буграми, узкий/щелеподобный, см. стр. 30)
• симметрия боковых желудочков (вогнутый наружный контур передних рогов и центральной части)
• смещение срединных структур (признак объемного образования)
• сохранность базальной цистерны (цистерна четверохолмия в виде «улыбки на лице»/фигуры бэтмэна, см. рис. 30.1)
• кора головного мозга <—> четкое отграничение белого вещества от серого (размытая граница - признак отека)
• соответствие ширины САП возрасту (размеры сильвиевой борозды см. стр. 50)

Очаговые образования:

• при контрастировании не усиливающиеся: дифференциальная диагностика физиологических обызвествлений (сосудистые спле­

тения, шишковидная железа/частный объем; см. рис. 29.3 и 30.2) с плотными участками кровоизлияний (дифференциальная
диагностика типов кровоизлияний см. стр. 54 — 57)

• при контрастировании усиливающиеся: признак нарушения ГЭБ (вследствие опухоли, метастазов, воспалительных изменений, ...)

Патологические изменения костей:

• в костном окне проводится контрольный осмотр свода и основания черепа для исключения очагов остеолиза / контактной

деструкции вследствие опухолевой инфильтрации

• у пациентов с травмой исключают переломы (особенно основания и лицевой части черепа — дифференциатьная диагностика с межкостными швами)

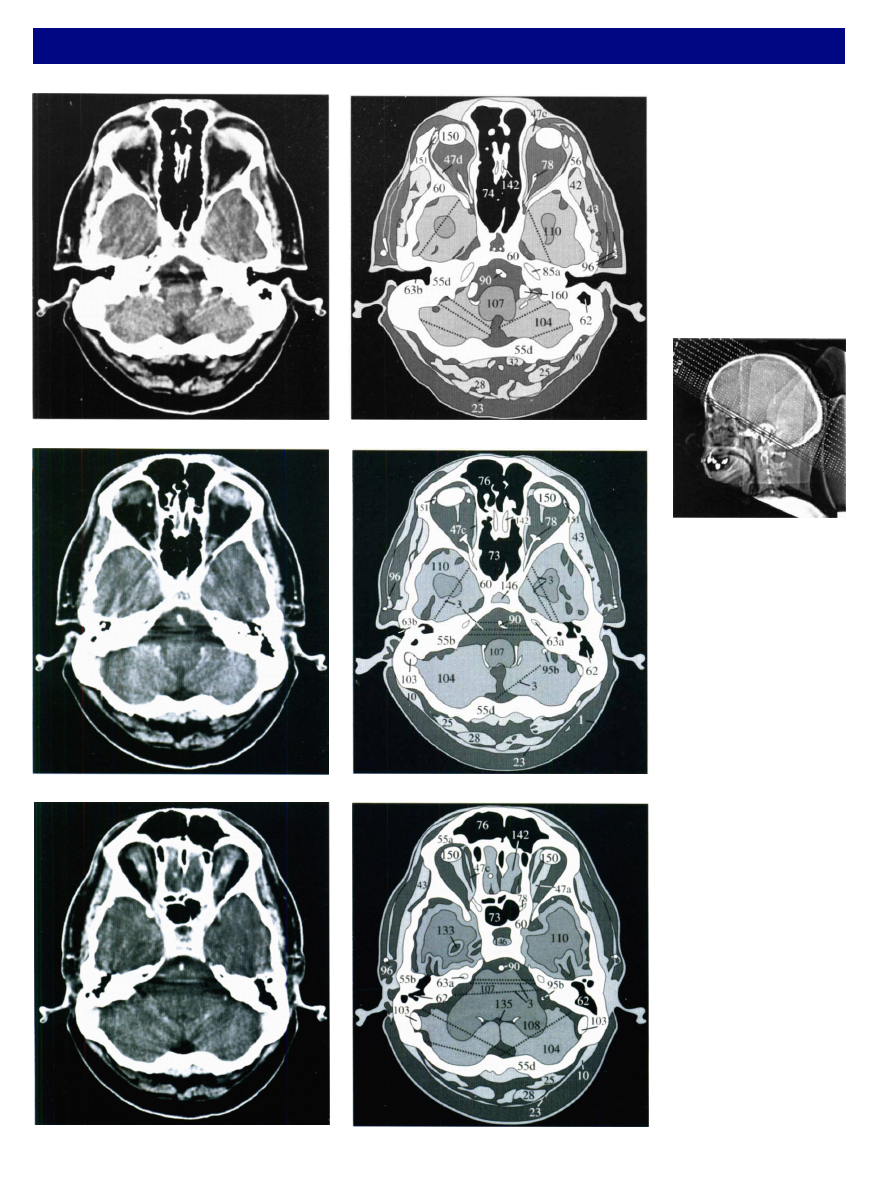

КТ головы Нормальная анатомия

Рис. 27.1а

Рис. 27.1b

Рис. 27.2а

Рис. 27.2 b

С к а н и р о в а н и е обычно

начинают с основания че­

репа и продолжают вверх.

Полученные изображения

на пленке ориентированы

так, что срезы видны с ка­

удальной стороны (снизу).

Поэтому все анатомичес­

кие структуры оказывают­

ся перевернутыми слева

направо (см. стр. 14). На

топограмме показано рас­

положение каждого среза.

Вначале оцените мяг­

кие ткани головы. Нали­
чие припухлости может
свидетельствовать о трав­
ме головы. Затем в сканах

основания черепа про­
анализируйте состояние
основной артерии (90) на
уровне ствола мозга (107).

Качество изображения

часто снижено из-за полос
артефактов (3), идущих
радиально от пирамид ви­
сочных костей (55b).

При проведении КТ-

исследования у пациен­

тов с травмой следует
обязательно использо­

вать костное окно для
поиска переломов кли­
н о в и д н о й кости  ( 6 0 ) .
скуловых костей (56) и
свода черепа (55).

В каудальных срезах

визуализируются базаль­
ные части височных долей
(110) и мозжечок (104).

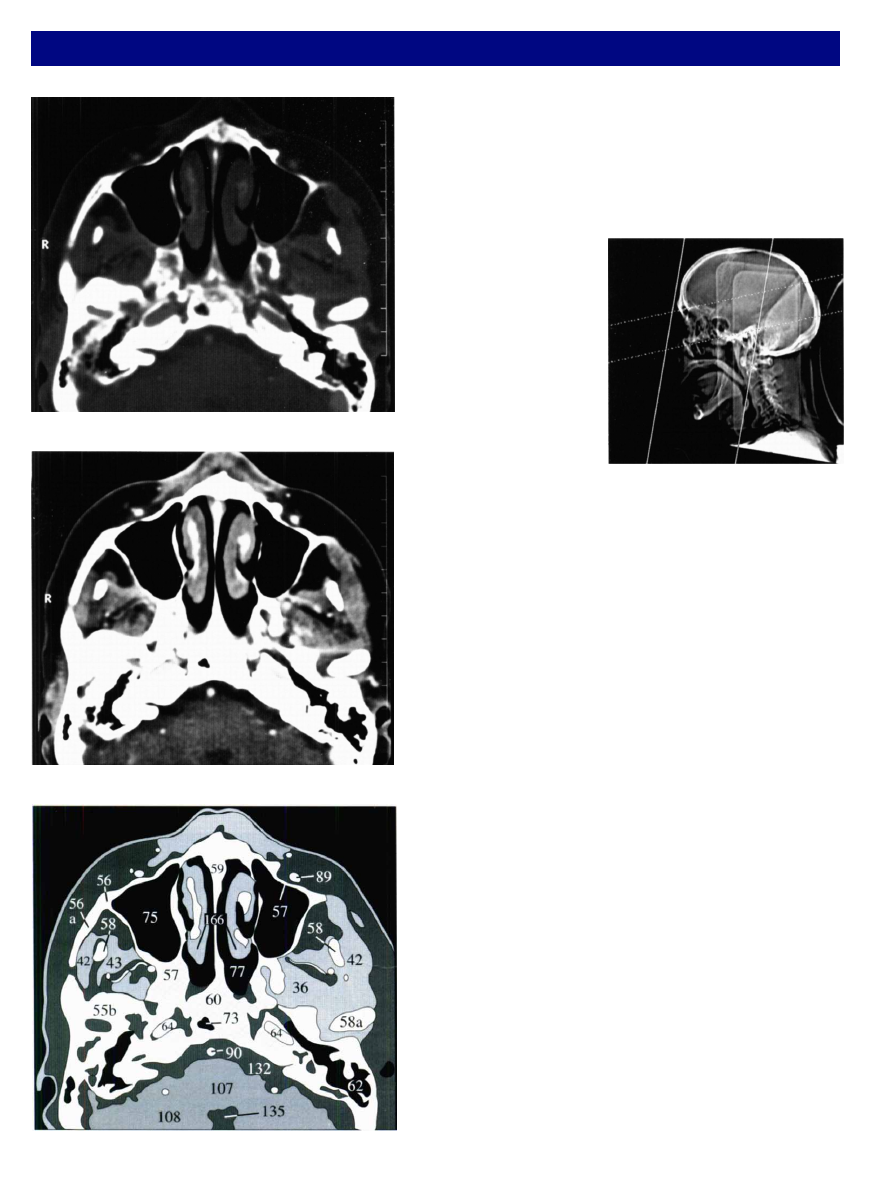

Структуры глазницы

обычно исследуются в
специальных плоскостях
сканирования (см. стр.

3 3 - 4 0 ) . На

 рис.  2 7 . 1 - 3

мы лишь частично ви­

дим  г л а з н о е  я б л о к о

(150), глазные мышцы
(47) и обонятельные лу­
ковицы (142).

Рис. 27.3 b

Рис. 27.3а

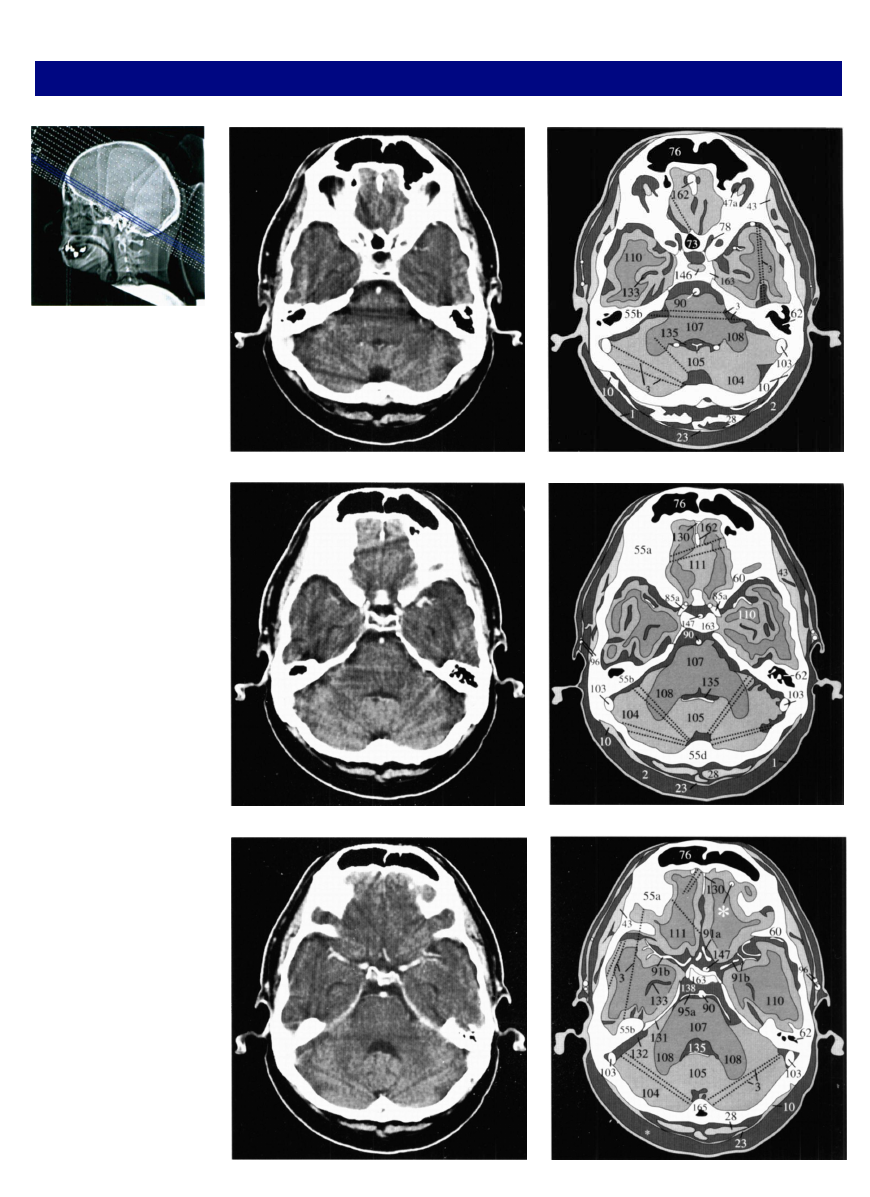

КТ головы Нормальная анатомия

На дальнейших срезах
появляются петушиный
гребень (162) и базаль­
ные отделы лобной доли

(111). Мост / продолгова­

тый мозг (107) часто ви­
ден нечетко из-за арте­

фактов  ( 3 ) . Между

верхней стенкой клино­
видного синуса (73) и ту­

рецким седлом (163) ви­
зуализируются гипофиз
(146) и воронка гипота­

ламуса (147). Из синусов

твердой мозговой обо­
лочки удается легко най­
ти сигмовидные синусы

(103). Основная (90) и
верхняя  м о з ж е ч к о в а я
(95а) артерии расположе­
ны спереди моста (107).

Намет мозжечка (131)

находится кзади от средней
мозговой артерии (91b).
Его не следует путать с зад­

ней мозговой артерией
(91с), которая появляется
на следующем уровне ска­
нирования

 (рис. 29.1а).

Нижние (височные) рога

боковых желудочков (133)
и 4-й желудочек (135) чет­

ко определяются на

рис. 28.3.

 Также хорошо

визуализируются воздуш­
ные ячейки сосцевидного
отростка (62) и лобного
синуса (76). Наличие в их

просвете жидкости ука­
зывает на перелом
(кровь) или инфекцию
(экссудат).

Небольшая часть верх­

ней стенки орбиты (*)

еще может быть видна на

рис. 28.3.

Рис. 28.1а

Рис. 28.1b

Рис. 28.2а

Рис. 28.2b

Рис. 28.3а

Рис. 28.3b

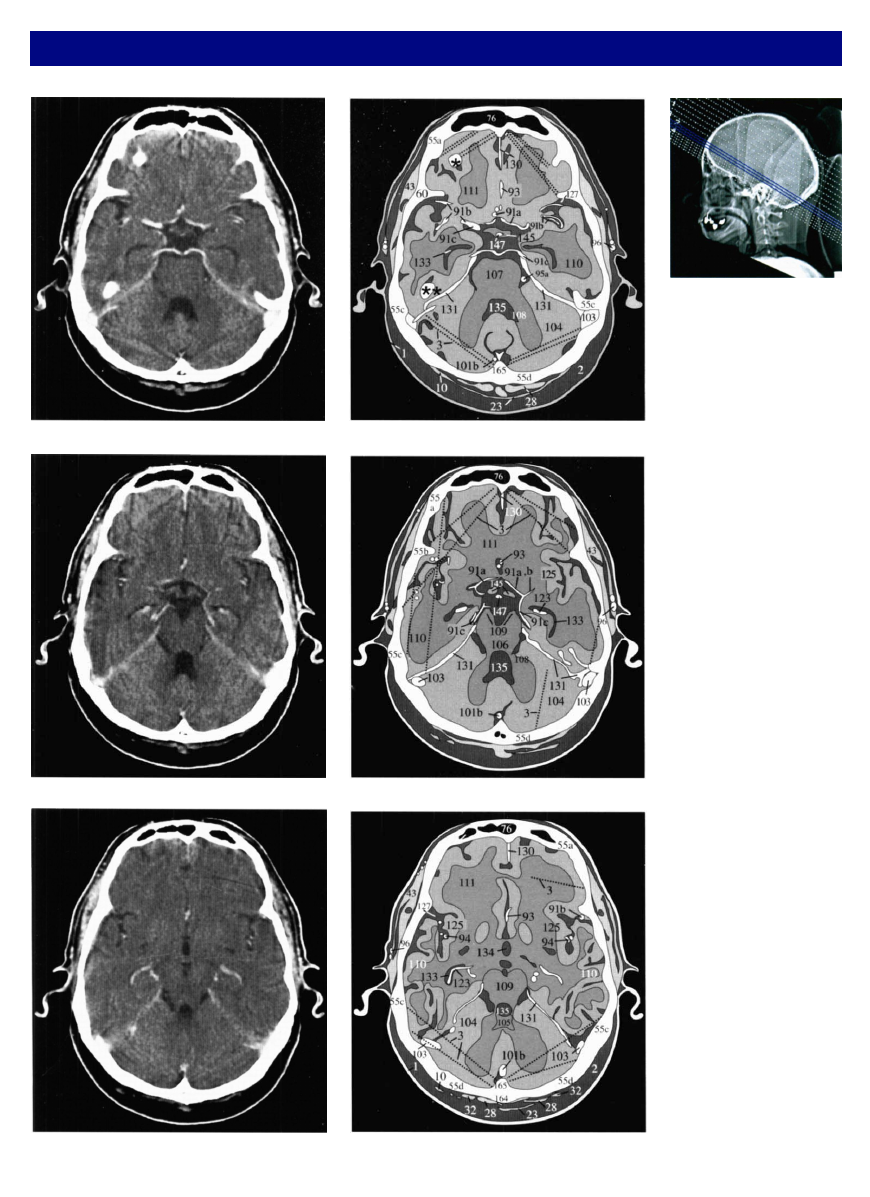

КТ головы

Рис. 29.1а

Рис. 29.1b

Рис. 29.2 а

Рис. 29.2b

На

 рис. 28.3

 и

 29.1а

 верх­

няя стенка глазницы (*) и
пирамида височной кости
( * * ) вследствие эффекта

частного объема могут

выглядеть, как острое кро­
воизлияние в лобную
(111) или височную долю
(110)

Плотность коры голов­

ного мозга, расположен­
ной за лобной костью
(55а). часто оказывается
выше по сравнению с со­

седними участками мозго­

вой ткани. Это — арте­
факт, обусловленный
эффектом распределения
жесткости рентгеновского

излучения, проходящего

через костную ткань. Об­
ратите внимание, что со­
судистые сплетения (123)
в боковых желудочках
(133) усилены после в/в

введения КВ. На сканах

без контрастирования они
также могут быть гипер­

денсными вследствие

обызвествления.

Вы уже наверняка до­

гадались, что компьютер­
ные томограммы на этих
страницах выполнены
после в/в введения кон­

трастного препарата, ведь
сосуды виллизиева круга

заметно усилены. В силь­
виевой борозде (127) опре­

деляются ветви средней

мозговой артерии (94).
Четко визуализируется

даже артерия мозолистого
тела (93), являющаяся

продолжением передней
мозговой артерии (91а).

Из-за сходной плотности

часто сложно различить
зрительный перекрест

(145) и воронку гипотала­
муса (147).

Рис. 29.3а

Рис. 29.3b

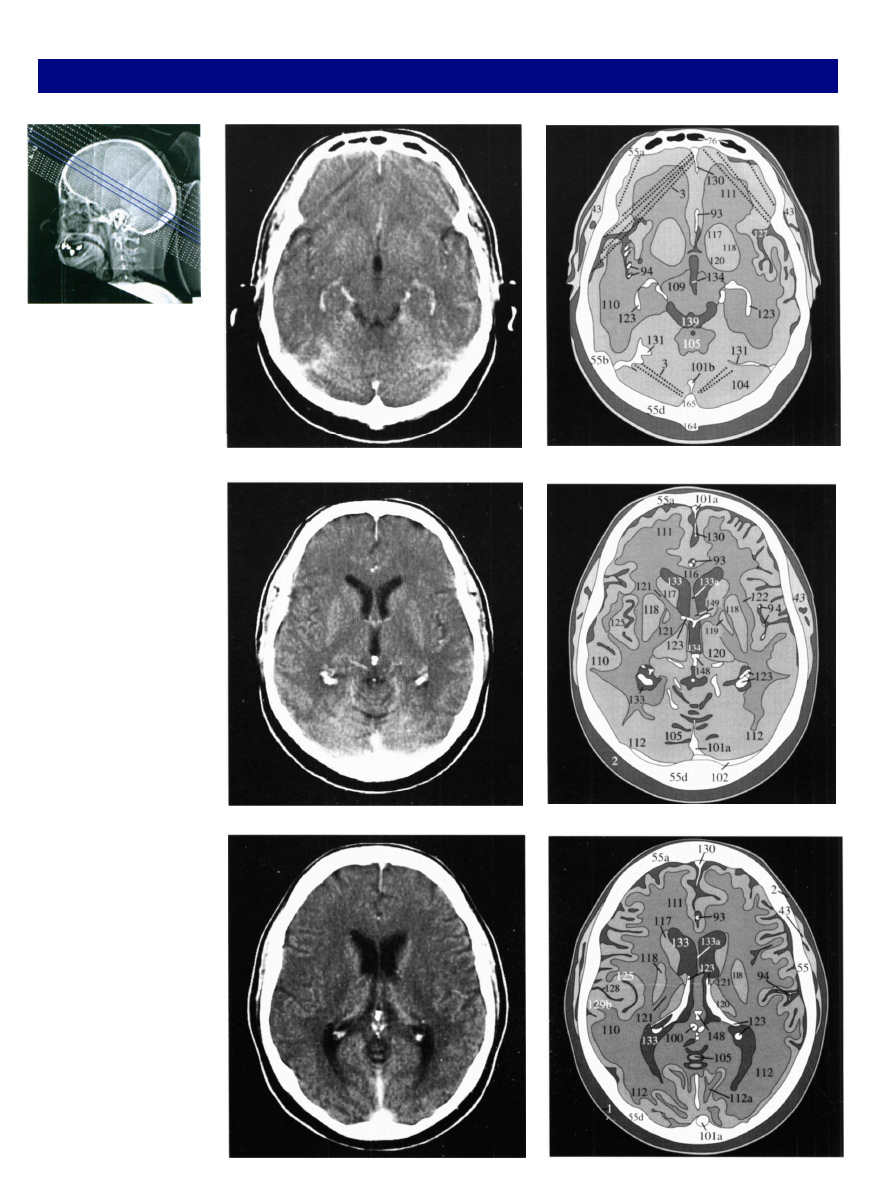

КТ головы Нормальная анатомия

Кроме вышеупомянутых

мозговых артерий (93, 94),
структурой повышенной
плотности является серп
мозга (130). На

 рис. 30.2а

обращает на себя внима­

ние гиперденсное сосудис­

тое сплетение (123). рас­

пространяющееся в

отверстие Монро, кото­

рое, в свою очередь, со­
единяет боковые желу­

дочки (133) с III
желудочком (134). Про­

верьте, симметричны ли
контуры обоих боковых

желудочков.

Смешение срединных

структур является косвен­

ным признаком отека моз­
га. Обызвествление шиш­
ковидной железы (148) и

сосудистых сплетений

(123) часто определяется у
взрослых людей и не явля­
ется патологией. Из-за
эффекта частного объема

верхняя часть намета моз­

жечка (131) часто имеет

нечеткий, размытый кон­

тур. Поэтому трудно раз­

граничить червь (105) и
полушария (104) мозжеч­
ка от затылочной доли
(112).

Особенно важно вни­

мательно осмотреть тала­
мус (120), внутреннюю
капсулу (121) и подкорко­
вые ганглии: хвостатое

ядро (117), скорлупу (118)

и бледный шар (119). Наз­
вания оставшихся анато­
мических структур, обо­
значенные цифрами на
этих страницах, вы може­

те найти на переднем раз­

вороте обложки.

Рис. 30.3а

Рис. 30.1 а

Рис. 30.1b

Рис. 30.2 а

Рис. 30.2b

Рис. 30.3b

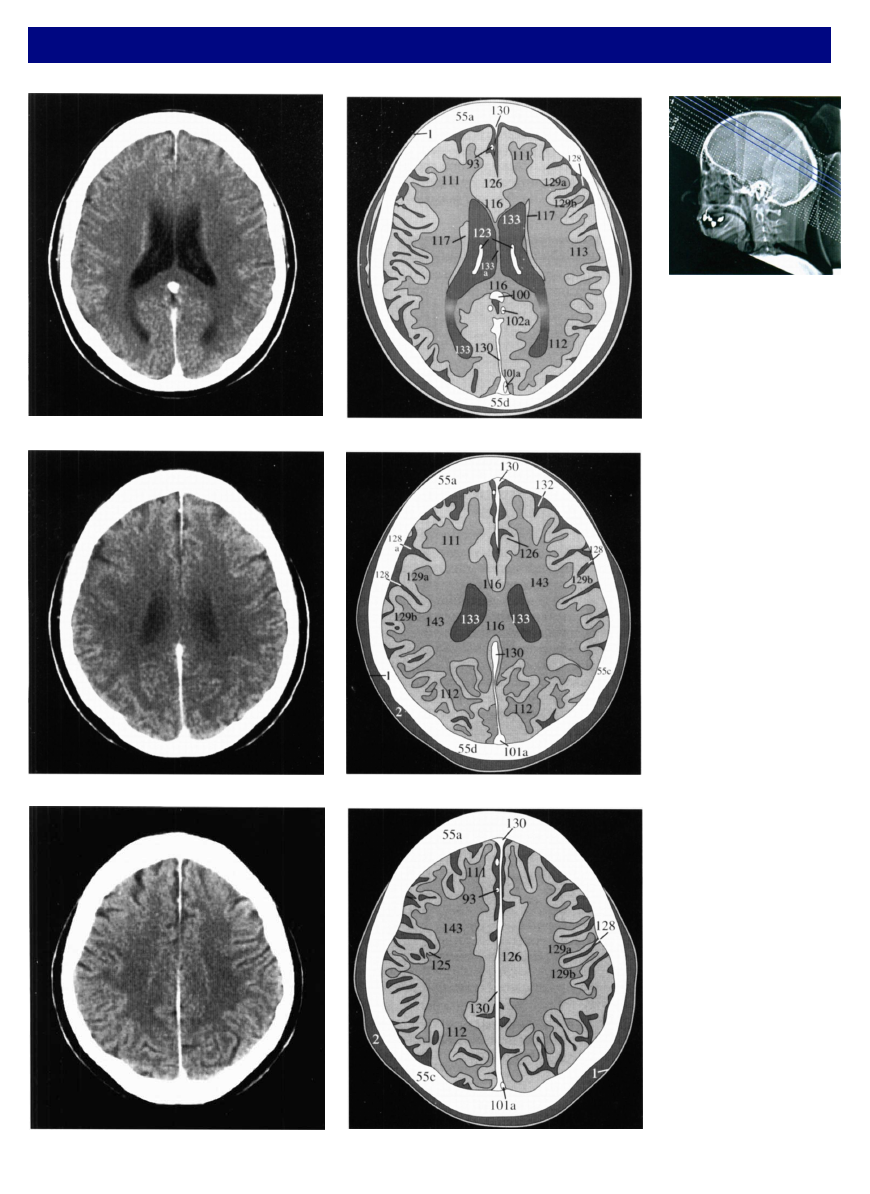

КТ головы Нормальная анатомия

Рис. 31.1а

Рис. 31.1b

Рис. 31.2 а

Рис. 31.2b

Голова пациента не всегда

расположена так ровно,
как в нашем примере.

Малейший поворот головы
приводит к асимметpии

желудочковой системы.

Если верхний полюс боко­

вых желудочков (133) за­
нимает не всю ширину

среза — изображение теря­
ет четкость (эффект част­

ного объема)

 (рис. 31.1а).

Этот феномен не сле­

дует путать с отеком мозга.

Если борозды головного

мозга не сглажены (в на­
ружном САП) и сохране­
на их конфигурация —

отек маловероятен.

При оценке ширины

САП важно учитывать воз­
раст пациента. В этом

контексте сравните изоб­

ражения на стр. 50 и 52.

При поиске плохо отгра­

ниченных гиподенсных

участков отека вследствие

инсульта должно быть ис­

следовано паравентрику­
лярное и суправентрику­
лярное белое вещество

головного мозга (143). Кис­

ты могут являться оста­
точным явлением после

перенесенного инсульта.

В поздней стадии они хо­

рошо визуализируются и

имеют плотность СМЖ
(см. стр. 58).

Рис. 31.3а

Рис. 31.3b

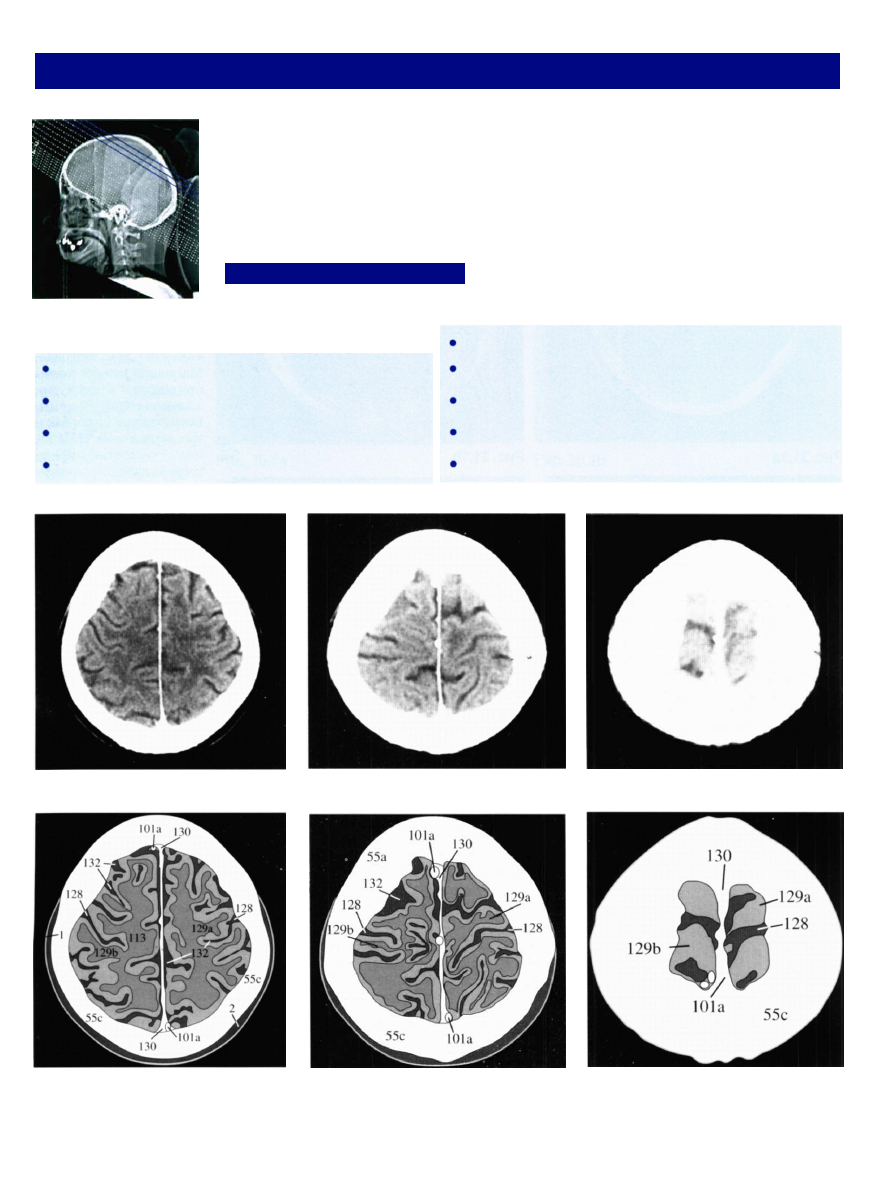

КТ головы Нормальная анатомия

Место для записи:

На верхних срезах часто определяются обызвествления в серпе мозга (130)

 (рис. 32.1—32.3).

Подобные участки кальцификации не имеют клинического значения и их следует диффе­

ренцировать от обызвествленной менингиомы. Наличие СМЖ в бороздах полушарий голов­
ного мозга (132) у взрослых пациентов является важным признаком, исключающим отек
головного мозга. После анализа срезов в мягкотканном окне переходят к костному окну. Важно

внимательно осмотреть все изображения, исключить переломы и метастатическое пораже­
ние костей черепа. Только после этого КТ-исследование головы можно считать полностью

завершенным.

Проверьте себя! Упражнение 1:

Запишите по памяти последовательность анализа компьютерных томограмм головы. Если у
вас возникли трудности, вернитесь к рекомендациям на стр. 26.

Рис. 32.1а

Рис. 32.2 а

Рис. 32.3 а

Рис. 32.1b

Рис. 32.2b

Рис. 32.3b

На следующих страницах атлас нормальной анатомии продолжается компьютерными томограммами глазниц (аксиаль­
ные сечения), лицевого скелета (корональные сечения) и височных костей (аксиальные и корональные сечения). Затем

будут представлены изображения с некоторыми особенностями нормальной анатомии, типичные проявления эффекта
частного объема и наиболее значимые внутричерепные патологии (стр. 50 — 60).

КТ головы Нормальная анатомия глазниц (аксиальная)

Лицевой скелет и глазницы обычно исследуют тонкими срезами

(2 мм) используя шаг 2 мм. План сканирования такой же, как и
при компьютерной томографии головы (см. стр. 26). На боковой

топограмме отмечают линии срезов параллельно линии началь­

ного сканирования, проходящей по нижней стенке глазницы, под

углом около 15° к горизонтальной (аксиальной) плоскости

(рис. 33.2).

Рис. 33.1а

Рис. 33.1с

Получаемые при скани­

ровании изображения
представляют собой вид
снизу, поэтому структуры,
видимые на картинке
справа, на самом деле
расположены у пациента
слева и наоборот.

Патологические изменения мягкотканных структур глазниц и

околоносовых пазух легко обнаруживаются при просмотре

изображений в мягкотканном окне

 (рис. 33.1b)

. Костное окно

используют для диагностики переломов и контактной деструк­
ции кости опухолью

 (рис. 33.1а)

. На следующих страницах каж­

дый уровень сканирования представлен двумя типами окон, а

сопровождающую схему

 (рис. 33.1с)

 можно использовать для

обоих изображений. Названия анатомических структур, обоз­

наченных цифрами, можно найти на переднем развороте об­

ложки.

На нижних срезах глазницы хорошо видны структуры, содер­

жащие воздух: части верхнечелюстных пазух (75), полость носа
(77) с раковинами (166), клиновидная пазуха (73) и ячейки сос­

цевидных отростков (62). Если они заполнены жидкостью или
мягкотканным содержимым, это является признаком патоло­
гии — перелома, воспалительного или опухолевого процесса.

Примеры представлены на стр. 60 — 63.

На левой стороне изображения

 (рис. 33.1)

 определяются две

структуры, имеющие отношение к нижней челюсти. Это ве­

нечный отросток (58) и головка (58а), участвующая в форми­
ровании височно-нижнечелюстного сустава. Внутреннюю сон­
ную артерию в сонном канале (64) височной кости трудно
различить как при использовании мягкотканного, так и кос­

тного окна.

В пирамиде височной кости (55b) определяются барабанная

полость (66) и преддверие костного лабиринта. Для лучшей
визуализации полукружных каналов и улитки необходимо ис­
пользовать специальное исследование височных костей (см. стр.
46 — 49). Перед исследованием глазниц в/в было введено КС.

Поэтому основная артерия (90), ветви обеих лицевых артерий

(89) и артерии угла глаза вследствие заметного повышения их
плотности стали хорошо различимыми в мягкотканном окне

(рис. 33.1b)

.

Рис. 33.2

Рис. 33.1b
