КОМПЬЮТЕРНАЯ ТОМОГРАФИЯ - часть 3

Придаточные пазухи носа

35

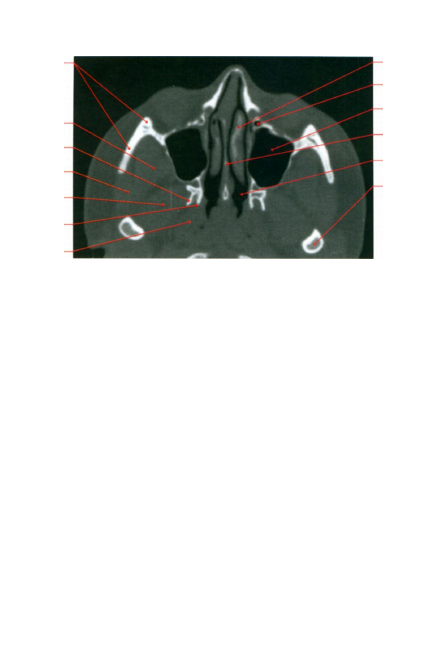

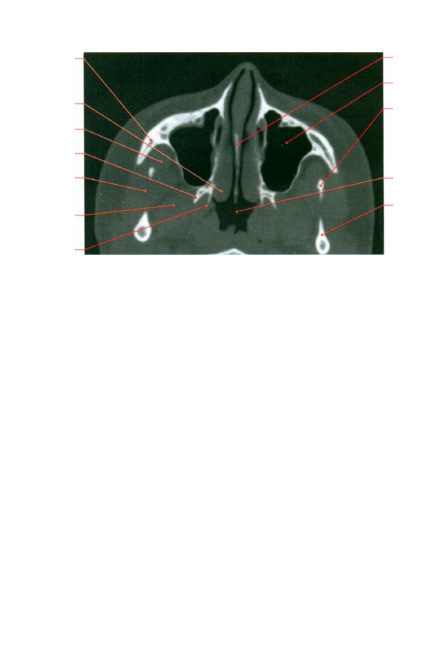

Аксиальная проекция

5) жевательная мышца; 10) латеральная крыловидная мышца;

12) носовая перегородка; 13) верхнечелюстная пазуха; 14) нижняя

носовая раковина; 16) скуловая кость; 17) латеральная пластинка

крыловидного отростка; 18) медиальная пластинка крыловидного

отростка; 19) мыщелковый отросток нижней челюсти; 20) венеч­

ный отросток нижней челюсти; 21) полость носа; 34) височная

мышца

16

14

34

17

5

10

18

12
13

20

21

19

36

Компьютерная томография

Аксиальная проекция

5) жевательная мышца; 6) медиальная крыловидная мышца;

10) латеральная крыловидная мышца; 12) носовая перегородка;

13) верхнечелюстная пазуха; 15) средняя носовая раковина; 16) ску­

ловая кость; 17) латеральная пластинка крыловидного отрост­

ка; 18) медиальная пластинка крыловидного отростка; 21) полость

носа; 22) шейка нижней челюсти; 23) слезный проток; 34) височная

мышца

16

15

23

13

12

21

22

34

17

5

10

18

6

Придаточные пазухи носа

37

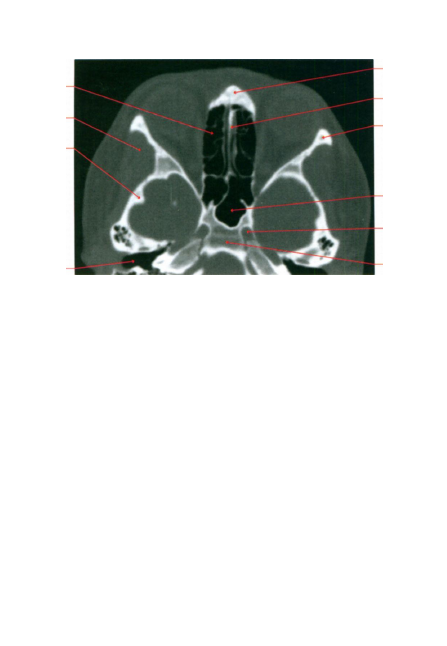

Аксиальная проекция

5) жевательная мышца; 12) носовая перегородка; 13) верхнечелюс­

тная пазуха; 16) скуловая кость; 24) носовая кость; 25) головка ниж­

ней челюсти; 26) тело клиновидной кости; 27) ячейки решетчатого

лабиринта; 28) скат; 29) наружный слуховой проход; 34) височная

мышца

24

12

16

13

26

25

28

29

27

5

34

Компьютерная томография

29

28

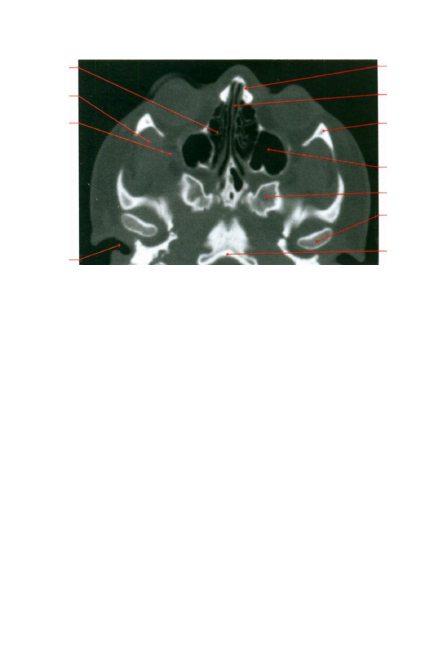

Аксиальная проекция

12) носовая перегородка; 16) скуловая кость; 27) ячейки решетча­

того лабиринта; 28) скат; 29) наружный слуховой проход; 30) кли­

новидная (основная) пазуха; 32) клиновидная (основная) кость;

33) сонная артерия; 34) височная мышца; 38) носовая часть лобной

кости

38

27

34

32

38

12

16

30

33

Придаточные пазухи носа

39

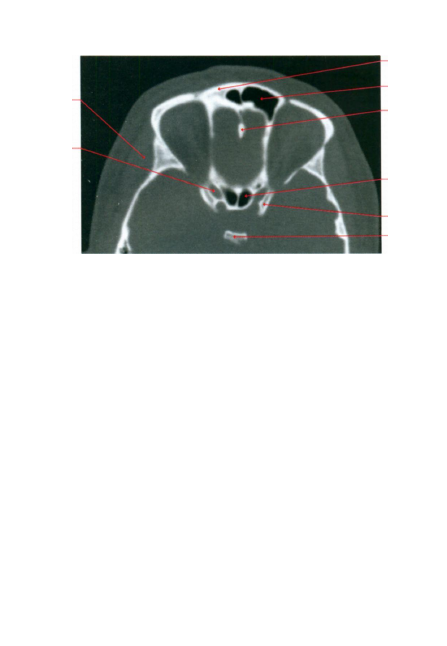

Аксиальная проекция

30) клиновидная (основная) пазуха; 34) височная мышца; 35) лоб­

ная пазyxa; 36) петушиный гребень; 37) зрительный канал; 39) лоб­

ная кость; 40) передний наклоненный отросток; 41) спинка турец­

кого седла

34

37

39

35

36

30

40
41

40

Компьютерная томография

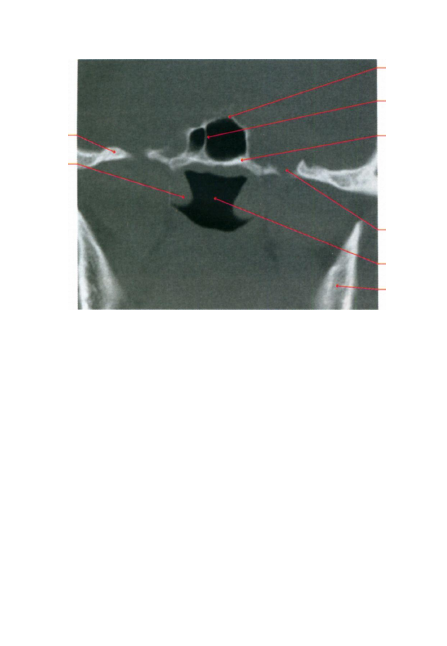

Фронтальная проекция
11) носоглотка; 30) клиновидная (основная) пазyxa; 31) перегород­

ка клиновидной (основной) пазухи; 32) клиновидная (основная)

кость; 42) рваное oтвepcтие; 43) большое крыло клиновидной кости;

44) трубный валик; 45) нижняя челюсть

30

31

32

43

44

42

11

45

Придаточные пазухи носа

41

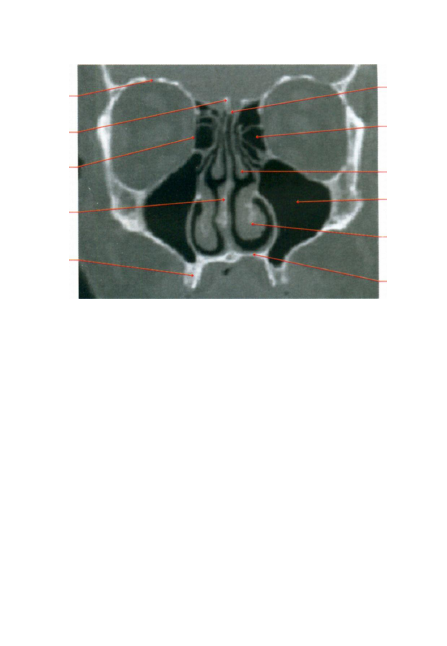

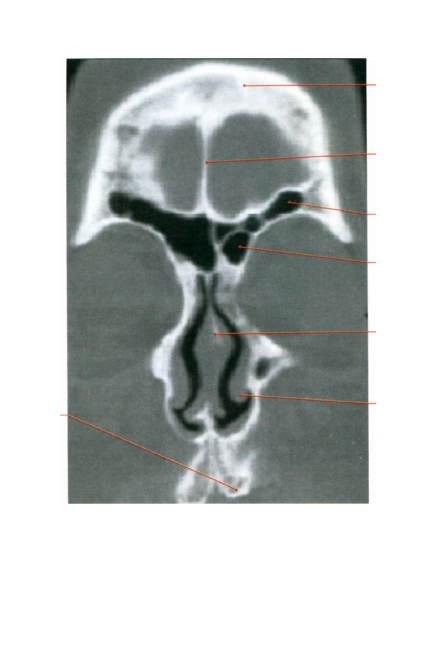

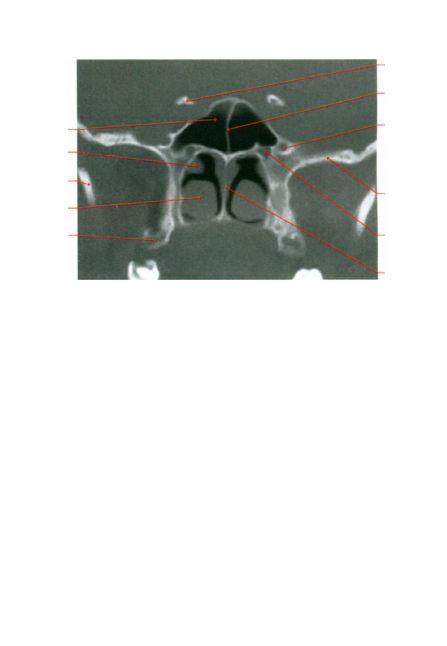

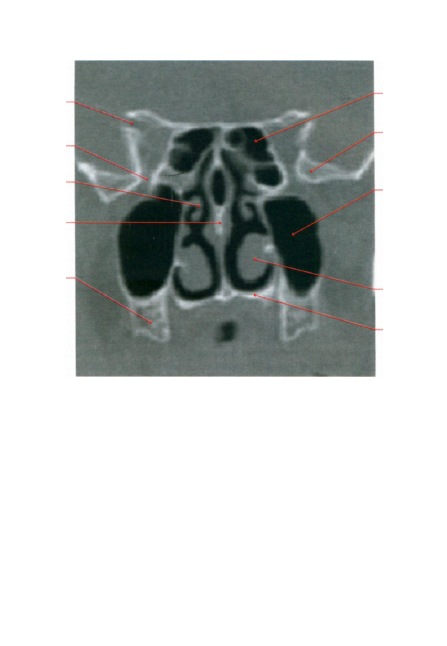

Фронтальная проекция

1) альвеолярный отросток верхней челюсти; 12) носовая перего­

родка; 14) нижняя носовая раковина; 15) средняя носовая рако­

вина; 20) венечный отросток нижней челюсти; 30) клиновидная

(основная) пазуха; 31) перегородка клиновидной (основной) пазу­

хи; 40) передний наклоненный отросток; 43) большое крыло кли­

новидной кости; 46) круглое отверстие; 47) крыловидный (видиев)

канал

40

31

46

43

47

30

15

20

14

1

12

42

Компьютерная томография

Фронтальная проекция

1) альвеолярный отросток верхней челюсти; 12) носовая перего­

родка; 13) верхнечелюстная пазуха; 14) нижняя носовая раковина;

15) средняя носовая раковина; 27) ячейки решетчатого лабиринта;

32) клиновидная (основная) кость; 48) верхняя глазничная щель;

49) нижняя глазничная щель; 50) твердое небо

27

32

13

48

49

15

12

1

14

50

Придаточные пазухи носа

43

Фронтальная проекция

1) альвеолярный отросток верхней челюсти; 12) носовая перего­

родка; 13) верхнечелюстная пазуха; 14) нижняя носовая раковина;

15) средняя носовая раковина; 27) ячейки решетчатого лабиринта;

36) петушиный гребень; 50) твердое небо; 51) решетчатая пластина;

52) глазничная (бумажная) пластинка; 53) глазничная часть лобной

кости

51

27

15

13

14

53

36

52

12

1

50

44

Компьютерная томография

Фронтальная проекция

1) альвеолярный отросток верхней челюсти; 12) носовая перего­

родка; 14) нижняя носовая раковина; 35) лобная пазуха; 54) пере­

дние ячейки решетчатого лабиринта; 55) лобный гребень; 56) чешуя

лобной кости

1

14

12

54

35

55

56

Придаточные пазухи носа

45

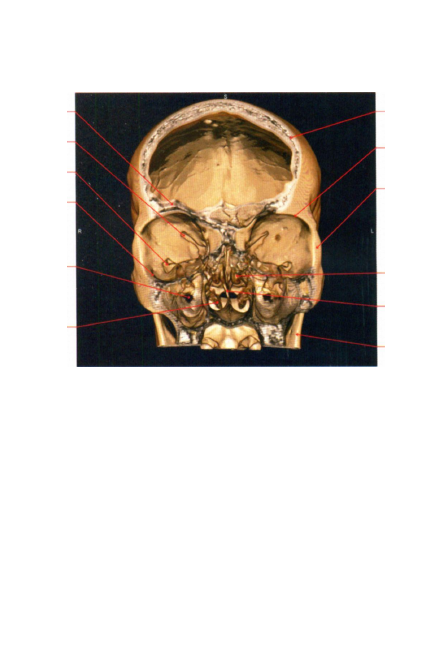

ВАРИАНТ ТРЕХМЕРНОЙ РЕКОНСТРУКЦИИ

1) верхняя глазничная щель; 2) нижняя глазничная шель; 3) над­

глазничный край; 4) верхнечелюстная пазуха; 5) подглазничный

край; 6) носовая перегородка; 7) нижняя носовая раковина; 8) сред­

няя носовая раковина; 9) глазничная часть лобной кости; 10) чешуя

лобной кости; 11) скуловая кость;12) ветвь нижней челюсти

9

7

2

5

4

7

12

6

8

10

3

11

46

Компьютерная томография

ПРОТОКОЛ ИССЛЕДОВАНИЯ

ВИСОЧНЫХ КОСТЕЙ

1. Положение пациента: лежа на  с п и н е , головой

вперед.

2. Направление исследования —  л ю б о е (от головы к

ногам или от ног к голове).

3. Томограмма —  л а т е р а л ь н а я .

4. Объем исследования — височные кости.

5. Режим проведения  т о м о г р а ф и и — пошаговый,

с п и р а л ь н ы й .

6.  Ф а з ы исследования —  н а т и в н а я .
7.  Т о л щ и н а томографического среза —  С К Т 3 — 7 мм,

МСКТ — 1,25 — 3 мм,  М С К Т 64 — 0,5 — 0,6 мм.

8. Обработка  д а н н ы х :  р е к о н с т р у к ц и я с  к о с т н ы м

фильтром,  в ы п о л н е н и е  м у л ь т и п л а н а р н ы х реконструк­

ций, трехмерных  р е к о н с т р у к ц и й .

ВИСОЧНАЯ КОСТЬ

1)  я ч е й к и  с о с ц е в и д н о г о  о т р о с т к а ; 2) молоточек;

3) наковальня; 4) стремечко; 5) улитка; 6) полукруж­

ные  к а н а л ы ; 7) канал  л и ц е в о г о нерва; 8)  в н у т р е н н и й

слуховой проход; 9) преддверие

Височная кость

47

7

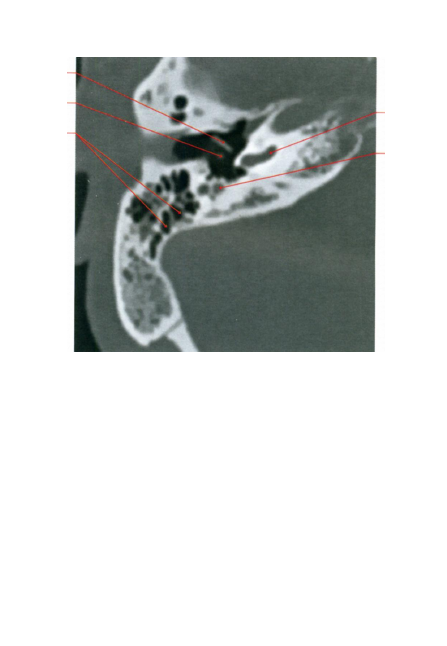

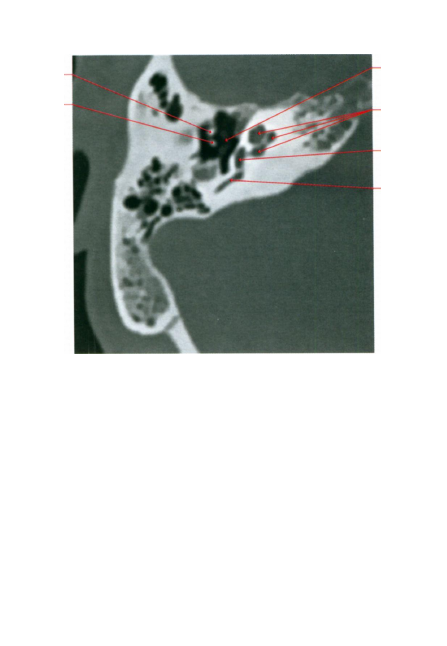

Аксиальная проекция

1) ячейки сосцевидного отростка; 2) молоточек; 3) наковальня;

5) улитка; 7) канал лицевого нерва

2

3

I

5

48

Компьютерная томография

Аксиальная проекция

2) молоточек; 3) наковальня; 4) стремечко; 5) улитка; 6) полукруж­

ные каналы; 9) преддверие

2

3

4

5

9

6

Височная кость

49

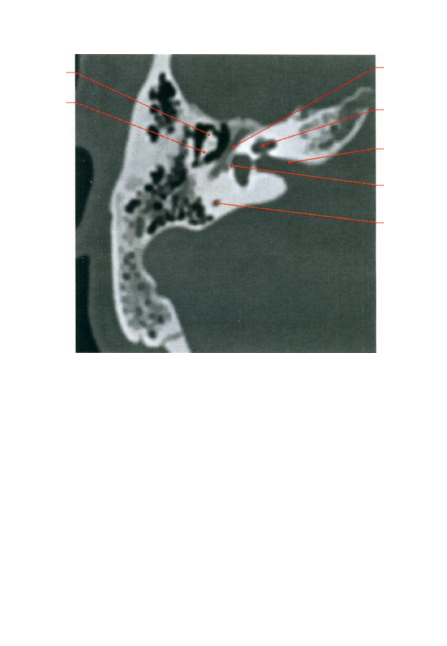

Аксиальная проекция

2) молоточек; 3) наковальня; 5) улитка; 6) полукружные каналы;

7) канал лицевого нерва; 8) внутренний слуховой проход; 9) пред­

дверие

2

3

7

5

8

9

6

50

Компьютерная томография

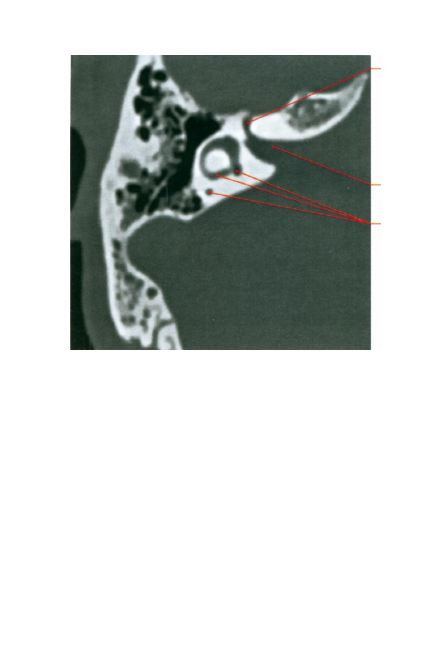

Аксиальная проекция
6) полукружные каналы; 7) канал лицевого нерва; 8) внутренний

слуховой проход

6

8

7
