МЕТОДИКА И ТЕХНИКА ПОЛУЧЕНИЯ РЕНТГЕНОВСКОГО СНИМКА

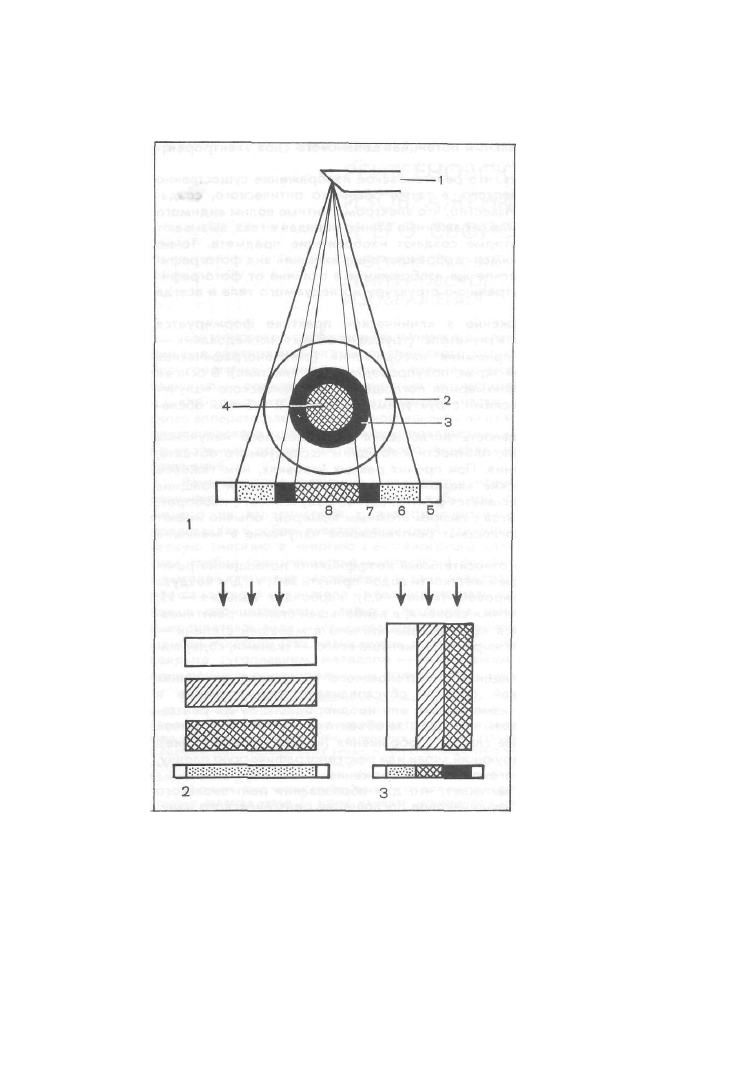

Рис. 1. Схема дифференци-

рованного рентгеновского

изображения анатомических

структур, имеющих различ-

ную плотность и толщину

(поперечное сечение бедра).

1 — рентгеновский излучатель;

2 — мягкие ткани; 3 — корко-

вое вещество бедренной кости;

4 — костномозговая полость;

5 — приемник рентгеновского изо-

бражения; 6 — рентгеновское

изображение коркового веще-

ства; 8 — рентгеновское изоб-

ражение костномозговой по-

лости.

Рис. 2. Отсутствие дифферен-

цированного изображен и я раз-

личных по плотности тканей

при перпендикулярном на-

правлении пучка рентгенов-

ского излучения к их поверх-

ностям.

Рис. 3. Отчетливое диффе-

ренцированное изображение

теней, имеющих различную

плотность при тангенциаль-

ном направлении пучка рент-

геновского излучения к их

поверхностям.

когда пучок рентгеновского излучения направлен перпендикулярно к

поверхности каждой из различных по прозрачности сред {рис. 2).

Однако если изменить пространственные соотношения между погра-

ничными поверхностями исследуемых структур и пучком рентгеновского из-

лучения, так чтобы ход лучей соответствовал направлению этих поверхностей,

то каждый объект даст дифференцированное изображение (рис. 3). В таких

условиях различные анатомические структуры наиболее отчетливо отобра-

жаются при направлении центрального пучка рентгеновского излучения

касательно к их поверхности. Это суть тангенциального закона.

РЕНТГЕНОВСКОЕ ИЗОБРАЖЕНИЕ И ЕГО СВОЙСТВА

ОСНОВНЫЕ СВОЙСТВА
РЕНТГЕНОВСКОГО

ИЗОБРАЖЕНИЯ

Как уже отмечалось, рентгеновское изображение формируется при

прохождении пучка рентгеновского излучения через исследуемый объект,

имеющий неравномерную структуру. При этом пучок излучения на своем

пути пересекает множество точек, каждая из которых в той или иной степени

(в соответствии с атомной массой, плотностью и толщиной) поглощает его

энергию. Однако суммарное ослабление интенсивности излучения не

зависит от пространственного расположения отдельных поглощающих его

точек. Данная закономерность схематически представлена на рис. 4.

Очевидно, что все точки, вызывающие в сумме одинаковое ослабление

пучка рентгеновского излучения, несмотря на различное пространственное

расположение в исследуемом объекте, на снимке, сделанном в одной

проекции, отображаются на одной плоскости в виде теней одинаковой

интенсивности.

Эта закономерность свидетельствует о том, что рентгеновское изобра-

жение является плоскостным и суммационным,

Суммационный и плоскостной характер рентгеновского изображения

может обусловить не только суммацию, но и субтракцию (вычитание)

теней изучаемых структур. Так, если на пути рентгеновского излучения

имеются участки как уплотнения, так и разрежения, то повышенное их

поглощение в первом случае компенсируется пониженным во втором

(рис. 5). Поэтому при исследовании в одной проекции не всегда удается

отличить истинное уплотнение или разрежение в изображении того или

иного органа от суммации или, наоборот, субтракции теней, расположен-

ных по ходу пучка рентгеновского излучения.

Отсюда вытекает очень важное правило рентгенологического исследо-

вания: для получения дифференцированного изображения всех анатоми-

ческих структур исследуемой области нужно стремиться делать снимки как

минимум в двух (лучше в трех) взаимно перпендикулярных проекциях:

прямой, боковой и осевой (аксиальной) либо прибегать к прицельной

съемке, поворачивая больного за экраном просвечивающего устройства

(рис. 6).

Известно, что рентгеновское излучение распространяется от места

своего образования (фокуса анода излучателя) в виде расходящегося

пучка. Вследствие этого рентгеновское изображение всегда увеличенное.

Степень проекционного увеличения зависит от пространственных взаимо-

отношений между рентгеновской трубкой, исследуемым объектом и прием-

ником изображения. Эта зависимость выражается в следующем. При

неизменном расстоянии от объекта до приемника изображения, чем

меньше расстояние от фокуса трубки до исследуемого объекта, тем значи-

тельней выражено проекционное увеличение. По мере же увеличения

фокусного расстояния размеры рентгеновского изображения уменьшаются

и приближаются к истинным (рис. 7). Противоположная закономерность

наблюдается при увеличении расстояния «объект — приемник изображе-

ния» (рис. 8).

При значительном удалении исследуемого объекта от рентгенографи-

ческой пленки или другого приемника изображения величина изображе-

ния его деталей существенно превосходит их истинные размеры.

10

МЕТОДИКА И ТЕХНИКА ПОЛУЧЕНИЯ РЕНТГЕНОВСКОГО СНИМКА

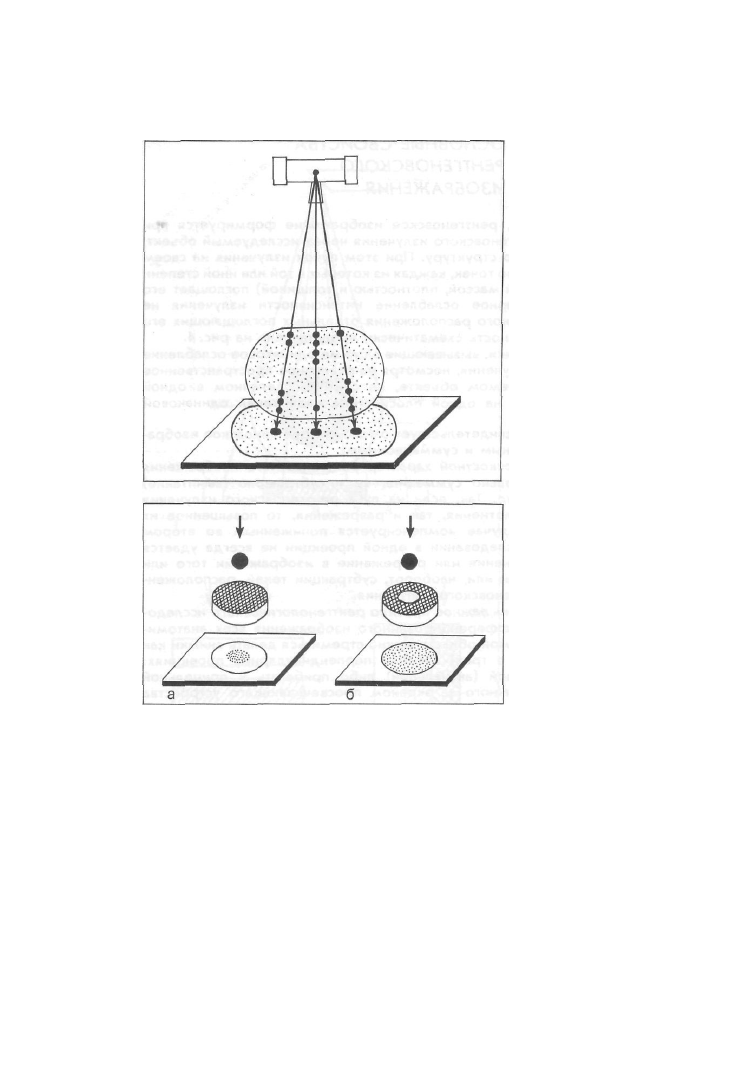

Рис. 4. Идентичное суммар-

ное изображение нескольких

точек на снимке при различ-

ном пространственном рас-

положении их в исследуе-

мом объекте (по В. И. Феок-

тистову).

Рис. 5. Эффект суммации (а)

и субтракции (б) теней.

Проекционное увеличение рентгеновского изображения в каждом

конкретном случае легко рассчитать, разделив расстояние «фокус

трубки — приемник изображения» на расстояние «фокус трубки — иссле-

дуемый объект». Если данные расстояния равны, то проекционное увеличе-

ние практически отсутствует. Однако на практике между исследуемым

объектом и рентгенографической пленкой всегда имеется какое-то расстоя-

ние, обусловливающее проекционное увеличение рентгеновского изобра-

жения. При этом нужно иметь в виду, что при съемке одной и той же

анатомической области различные ее структуры будут находиться на разном

расстоянии от фокуса трубки и приемника изображения. Например, на

прямом переднем снимке грудной клетки изображение передних отделов

ребер будет увеличено в меньшей степени, чем задних.

Количественная зависимость проекционного увеличения изображения

структур исследуемого объекта (в %) от расстояния «фокус трубки —

пленка» (РФТП) и расстояния от этих структур до пленки отражена в табл. 1

[Соколов В. М., 1979].

РЕНТГЕНОВСКОЕ ИЗОБРАЖЕНИЕ И ЕГО СВОЙСТВА

11

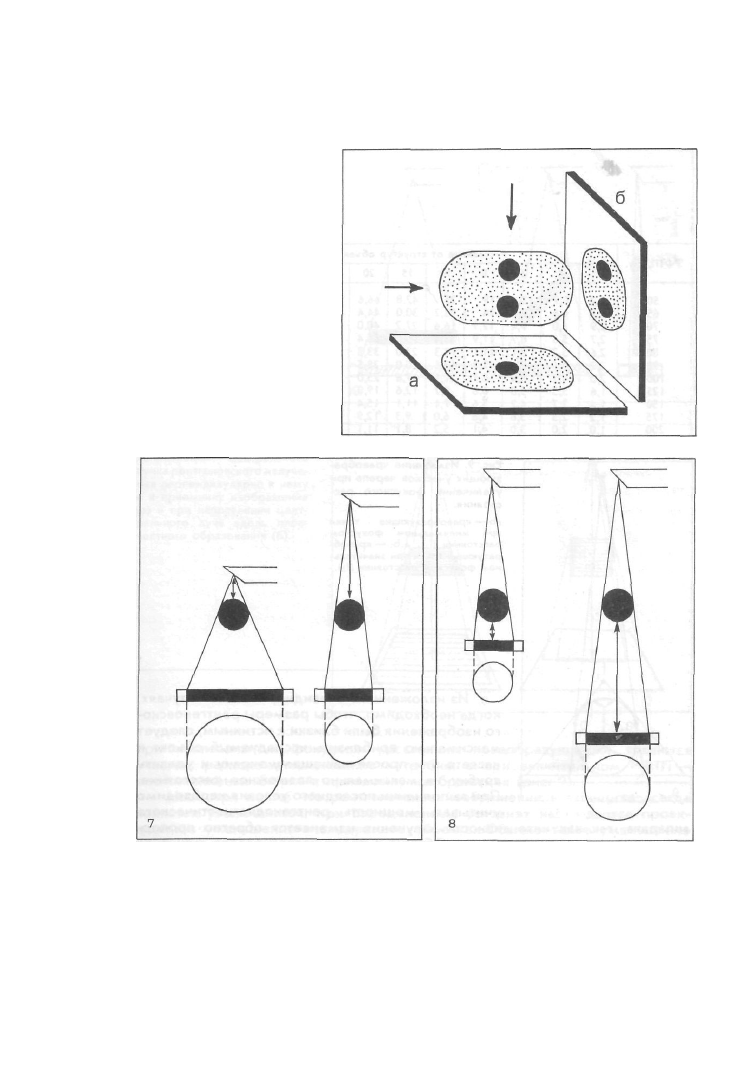

Рис. 6. Рентгенологическое
исследование, выполненное в

двух взаимно перпендику-
лярных проекциях.

а — суммационное; 6 — раз-

дельное изображение теней

плотных структур.

Рис. 7. Зависимость между

расстоянием фокус трубки —

объект и проекционным уве-

личением рентгеновского

изображения.

С увеличением фокусного рас-

стояния проекционное увеличе-

ние рентгеновского изображе-

ния уменьшается.

Рис. 8. Зависимость между

расстоянием объект — при-

емник изображения и проек-

ционным увеличением рент-

геновского изображения.

С увеличением расстояния объ-

ект — приемник изображения

проекционное увеличение рент-

геновского изображения воз-

растает.

12

МЕТОДИКА И ТЕХНИКА ПОЛУЧЕНИЯ РЕНТГЕНОВСКОГО СНИМКА

ТАБЛИЦА 1
Зависимость проекционного

увеличения структур иссле-

дуемого объекта (в %) от

РФТП и расстояния от этих

структур до пленки

РФТП см

50

65

70

75

80
90

100

125

150

175

200

2

4,2

3,2

2,9

2,7
2,6

2,2

2,0

1,6
1,4

1,2

1,0

4

8,7

6,6

6,0

5,6

5,2

4,6

4,2

3,3

2,7

2,3

2,0

Расстояние от

6

13,6

10,2

9,4

8,7

8,1

7,1

6,4

5,0

4,2

3,6

3,0

8

19

14

12,9

11,9
11,1

9,8

8,7

6,8
5,6

4,8

4,1

10

25

18,2

16,6

15,4

14,3

12,5

11,1

8,7

7,1

6,0

5,2

структур объекта до

15

42,8

30,0

27,2

25,0

23,0

20,0

17,6

12,6

11,1

9,3
8,1

20

66,6

44,4

40,0

36,4

33,3

28,5

25,0

19,0

15,4

12,9

11,1

25

100

62,5

56,6

50,0

45,4

38,4

33,3

25,0

20,0

16,6

14,3

пленки, ел

30

150

85,7

75

66,7

60,0

50,0

42,8
31,6

25,0
20,0

17,6

35

233,3

116,6

100

87,5
77,7

63,6

53,8

38,8

30,0

25,0

21,2

40

400,0

160,0

133,3

114,2

100,0

80,0

66,6

47,0

36,4

29,6

25,0

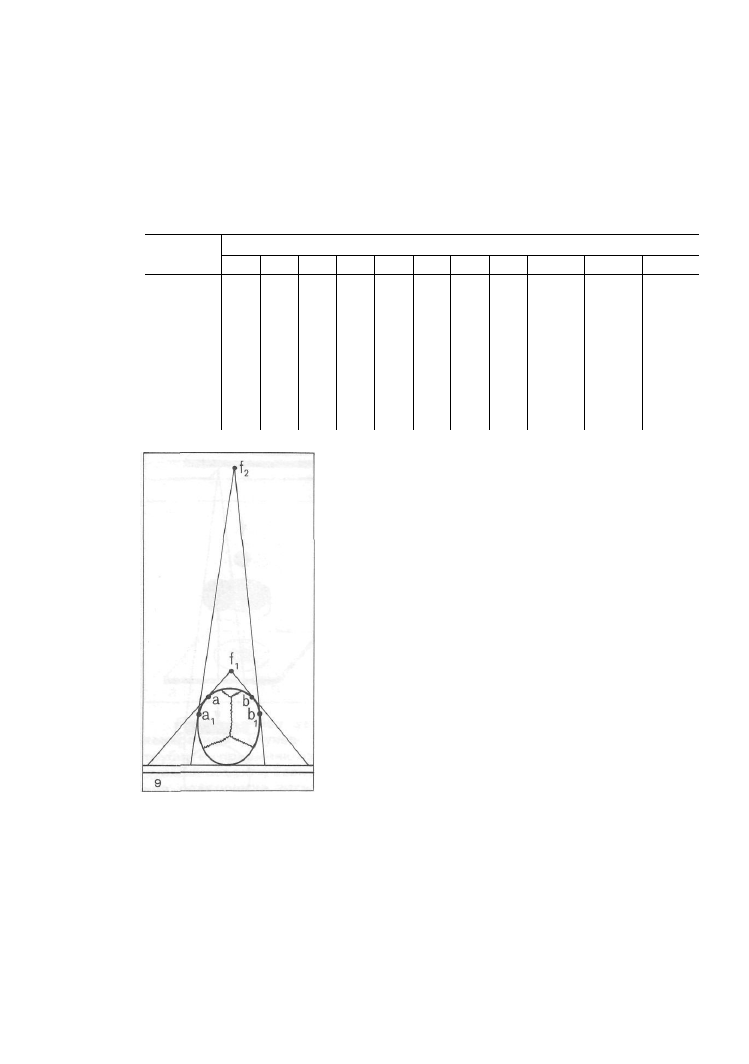

Рис. 9. Изменение краеобра-

зующих участков черепа при

увеличении фокусного рас-

стояния.

аЬ — краеобразующие точки

при минимальном фокусном

расстоянии (fi); aib] — краеоб-

разующие точки при значитель-

ном фокусном расстоянии (Ь).

Из изложенного очевидно, что в тех случаях,

когда необходимо, чтобы размеры рентгеновско-

го изображения были близки к истинным, следует

максимально приблизить исследуемый объект к

кассете или просвечивающему экрану и удалить

трубку на максимально возможное расстояние.

При выполнении последнего условия необходимо

учитывать мощность рентгенодиагностического

аппарата, так как интенсивность излучения изменяется обратно пропор-

ционально квадрату расстояния. Обычно в практической работе фокусное

расстояние увеличивают максимум до 2—2,5 м (телерентгенография).

В этих условиях проекционное увеличение рентгеновского изображения

бывает минимальным. Например, увеличение поперечного размера сердца

при съемке в прямой передней проекции составит всего 1—2 мм (в зави-

симости от удаления от пленки). В практической работе необходимо еще

учитывать следующее обстоятельство: при изменении РФТП в образовании

контуров тени исследуемого объекта принимают участие различные его

участки. Так, например, на снимках черепа в прямой передней проекции

РЕНТГЕНОВСКОЕ ИЗОБРАЖЕНИЕ И ЕГО СВОЙСТВА

13

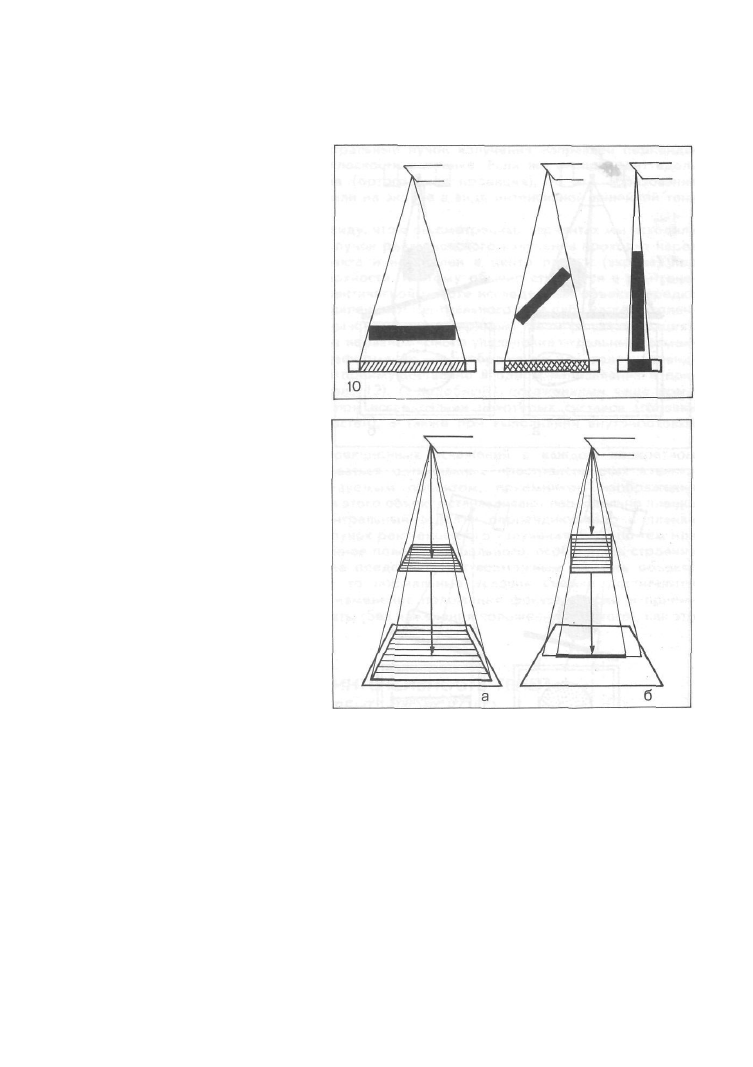

Рис. 10, Проекционное умень-

шение рентгеновского изоб-

ражения структур линейной

формы в зависимости от их

расположения по отношению

к центральному пучку рент-

геновского излучения.

Рис. 11. Изображение плос-

костного образования при

направлении центрального

пучка рентгеновского излуче-

ния перпендикулярно к нему

и к приемнику изображения

(а) и при направлении цент-

рального луча вдоль плос-

костного образования (б).

при минимальном фокусном расстоянии краеобразующими являются

участки, расположенные ближе к трубке, а при значительном РФТП —

расположенные ближе к приемнику изображения (рис. 9).

Несмотря на то, что рентгеновское изображение в принципе всегда

является увеличенным, при определенных условиях наблюдается проек-

ционное уменьшение исследуемого объекта. Обычно такое уменьшение

касается изображения плоскостных образований либо структур, имеющих

линейную, продолговатую форму (бронхи, сосуды), если их главная ось не

параллельна плоскости приемника изображения и не перпендикулярна

центральному пучку рентгеновского излучения (рис. 10).

Очевидно, что тени бронхов, а также сосудов или каких-либо еще

объектов продолговатой формы имеют максимальные размеры в тех слу-

чаях, когда их главная ось (при параллельной проекции) перпендикулярна

к направлению центрального луча. По мере же уменьшения или увеличения

угла, образуемого центральным лучом и длинником исследуемого объекта,

14

МЕТОДИКА И ТЕХНИКА ПОЛУЧЕНИЯ РЕНТГЕНОВСКОГО СНИМКА

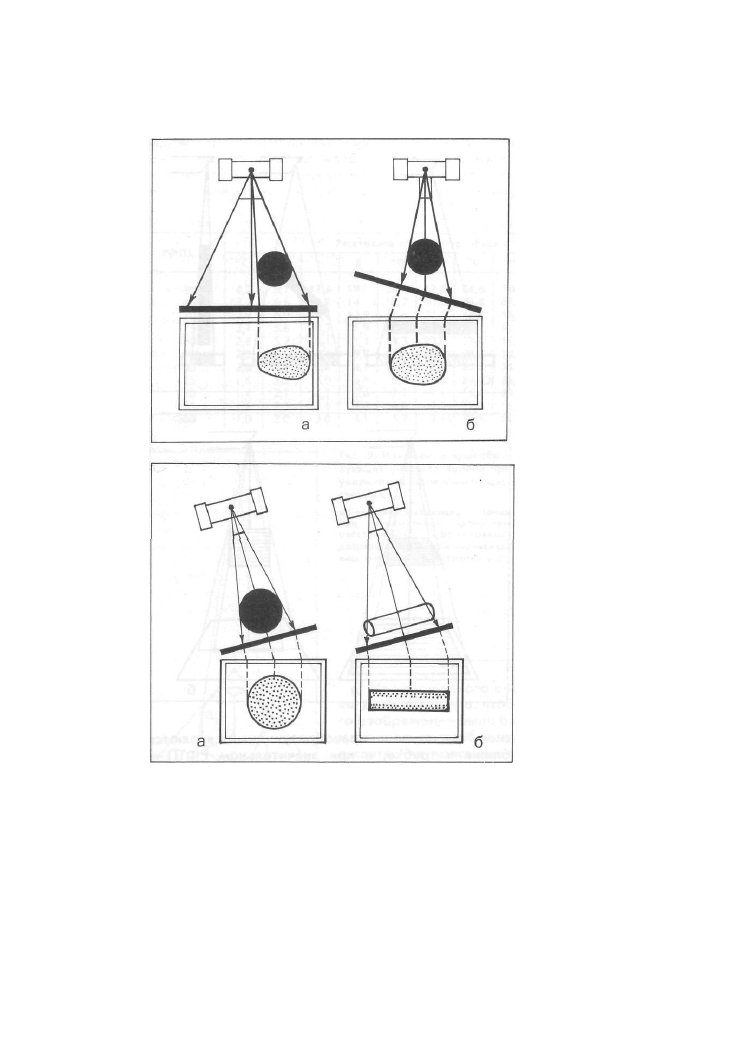

Рис. 12. Искажение изобра-

жения шара при рентгеноло-

гическом исследовании ко-

сым лучом (а) или при косом

расположении {по отношению

к центральному лучу) прием-

ника изображения {б).

Рис. 13. «Нормальное» изобра-

жение объектов шаровидной

(а) и продолговатой (б) фор-

мы при исследовании в косой

проекции.

Положение трубки и кассеты

изменено таким образом, чтобы

центральный пучок рентгенов-

ского излучения проходил че-

рез центр объекта перпендику-

лярно кассете. Продольная ось

объекта продолговатой формы

проходит параллельно плос-

кости кассеты.

размеры тени последнего постепенно уменьшаются. В ортоградной проек-

ции (по ходу центрального луча) заполненный кровью сосуд, как и любое

линейное образование, отображается в виде точечной гомогенной тени,

бронх же имеет вид кольца. Сочетание таких теней обычно определяется

на снимках или на экране рентгеновского аппарата при просвечивании

легких.

В отличие от теней других анатомических структур (уплотненных

лимфатических узлов, плотных очаговых теней) при поворотах они при-

обретают линейный характер.

Аналогичным образом происходит формирование рентгеновского

изображения плоскостных образований (в частности, при междолевых

плевритах). Максимальные размеры тень плоскостного образования имеет

РЕНТГЕНОВСКОЕ ИЗОБРАЖЕНИЕ И ЕГО СВОЙСТВА

в тех случаях, когда центральный пучок излучения направлен перпенди-

кулярно к исследуемой плоскости и пленке. Если же он проходит вдоль

плоскостного образования (ортоградная проекция), то это образование

отображается на снимке или на экране в виде интенсивной линейной тени

(рис.11).

Необходимо иметь в виду, что в рассмотренных вариантах мы исходили

из того, что центральный пучок рентгеновского излучения проходит через

центр исследуемого объекта и направлен в центр пленки (экрана) под

прямым углом к ее поверхности. К этому обычно стремятся в рентгено-

диагностике. Однако в практической работе исследуемый объект нередко

находится на некотором удалении от центрального луча либо кассета с плен-

кой или экран расположены к нему не под прямым углом (косая проекция).

В таких случаях вследствие неравномерного увеличения отдельных сегмен-

тов объекта происходит деформация его изображения. Так, тела шаровид-

ной формы вытягиваются преимущественно в одном направлении и при-

обретают форму овала (рис.12). С подобными искажениями чаще всего

приходится сталкиваться при исследовании некоторых суставов (головки

бедренной и плечевой костей), а также при выполнении внутриротовых

снимков зубов.

Для уменьшения проекционных искажений в каждом конкретном

случае необходимо добиваться оптимальных пространственных взаимо-

отношений между исследуемым объектом, приемником изображения

и центральным лучом. Для этого объект устанавливают параллельно пленке

(экрану) и через его центральный отдел и перпендикулярно к пленке

направляют центральный пучок рентгеновского излучения. Если по тем или

иным причинам (вынужденное положение больного, особенность строения

анатомической области) не представляется возможным придать объекту

необходимое положение, то нормальные условия съемки достигаются

путем соответствующего изменения положения фокуса трубки и прием-

ника изображения — кассеты (без изменения положения больного), как это

показано на рис. 13.

ИНТЕНСИВНОСТЬ ТЕНЕЙ

РЕНТГЕНОВСКОГО

ИЗОБРАЖЕНИЯ

Интенсивность тени той или иной анатомической структуры зависит

от ее «рентгенопрозрачности», т. е способности поглощать рентгеновское

излучение. Эта способность, как уже говорилось, определяется атомным

составом, плотностью и толщиной исследуемого объекта. Чем тяжелее

химические элементы, входящие в анатомические структуры, тем больше

они поглощают рентгеновское излучение. Аналогичная зависимость сущест-

вует между плотностью исследуемых объектов и их рентгенопрони-

цаемостью: чем больше плотность исследуемого объекта, тем интенсивнее

его тень. Именно поэтому при рентгенологическом исследовании обычно

легко определяются металлические инородные тела и очень сложен поиск

инородных тел, имеющих малую плотность (дерево, различные виды

пластмассы, алюминий, стекло и др.).

В зависимости от плотности принято различать 4 степени прозрачности

сред: воздушную, мягкотканную, костную и металлическую. Таким обра-

16

МЕТОДИКА И ТЕХНИКА ПОЛУЧЕНИЯ РЕНТГЕНОВСКОГО СНИМКА

зом, очевидно, что при анализе рентгеновского изображения, представляю-

щего собой сочетание теней различной интенсивности, необходимо учиты-

вать химический состав и плотность исследуемых анатомических структур.

В современных рентгенодиагностических комплексах, позволяющих исполь-

зовать вычислительную технику (компьютерный томограф), имеется воз-

можность по коэффициенту поглощения уверенно определить характер

тканей (жировая, мышечная, хрящевая и др.) в нормальных и патологиче-

ских условиях (мягкотканное новообразование; киста, содержащая

жидкость, и др.).

Однако в обычных условиях следует иметь в виду, что большинство

тканей человеческого организма по своему атомному составу и плотности

незначительно отличается друг от друга. Так, мышцы, паренхиматозные

органы, мозг, кровь, лимфа, нервы, различные мягкотканные патологиче-

ские образования (опухоли, воспалительные гранулемы), а также патологи-

ческие жидкости (экссудат, транссудат) обладают почти одинаковой

«рентгенопрозрачностью». Поэтому нередко решающее влияние на интен-

сивность тени той или иной анатомической структуры оказывает изменение

ее толщины.

Известно, в частности, что с увеличением толщины тела в арифметиче-

ской прогрессии пучок рентгеновских лучей за объектом (выходная доза)

уменьшается в геометрической прогрессии, и даже незначительные колеба-

ния толщины исследуемых структур могут существенно изменить интенсив-

ность их теней.

Как видно на рис. 14, при съемке объекта, имеющего форму трехгран-

ной призмы (например, пирамиды височной кости), наибольшую интенсив-

ность имеют участки тени, соответствующие максимальной толщине объекта.

Так, если центральный луч направлен перпендикулярно к одной из сторон

основания призмы, то интенсивность тени будет максимальной в централь-

ном отделе. По направлению же к периферии интенсивность ее постепенно

уменьшается, что в полной мере отражает изменение толщины тканей,

расположенных на пути пучка рентгеновского излучения (рис. 14, а). Если же

повернуть призму (рис. 14, б) так, чтобы центральный луч был направлен

по касательной к какой-либо стороне призмы, то максимальную интенсив-

ность будет иметь краевой участок тени, соответствующей максимальной

(в данной проекции) толщине объекта. Аналогичным образом возрастает

интенсивность теней, имеющих линейную или продолговатую форму в тех

случаях, когда направление их главной оси совпадает с направлением

центрального луча (ортоградная проекция).

При исследовании гомогенных объектов, имеющих округлую или

цилиндрическую форму (сердце, крупные сосуды, опухоль), толщина

тканей по ходу пучка рентгеновского излучения изменяется очень незначи-

тельно. Поэтому тень исследуемого объекта почти гомогенна (рис. 14, в).

Если же шаровидное или цилиндрическое анатомическое образование

имеет плотную стенку и является полым, то пучок рентгеновского излучения

в периферических отделах проходит больший объем тканей, что обусловли-

вает появление более интенсивных участков затемнения в периферических

отделах изображения исследуемого объекта (рис. 14, г). Это так называе-

мые «краевые каемки». Такие тени, в частности, наблюдаются при исследо-

вании трубчатых костей, сосудов с частично или полностью обызвествлен-

ными стенками, полостей с плотными стенками и др.

Следует иметь в виду, что в практической работе для дифференциро-

ванного восприятия каждой конкретной тени нередко решающее значение

РЕНТГЕНОВСКОЕ ИЗОБРАЖЕНИЕ И ЕГО СВОЙСТВА

17

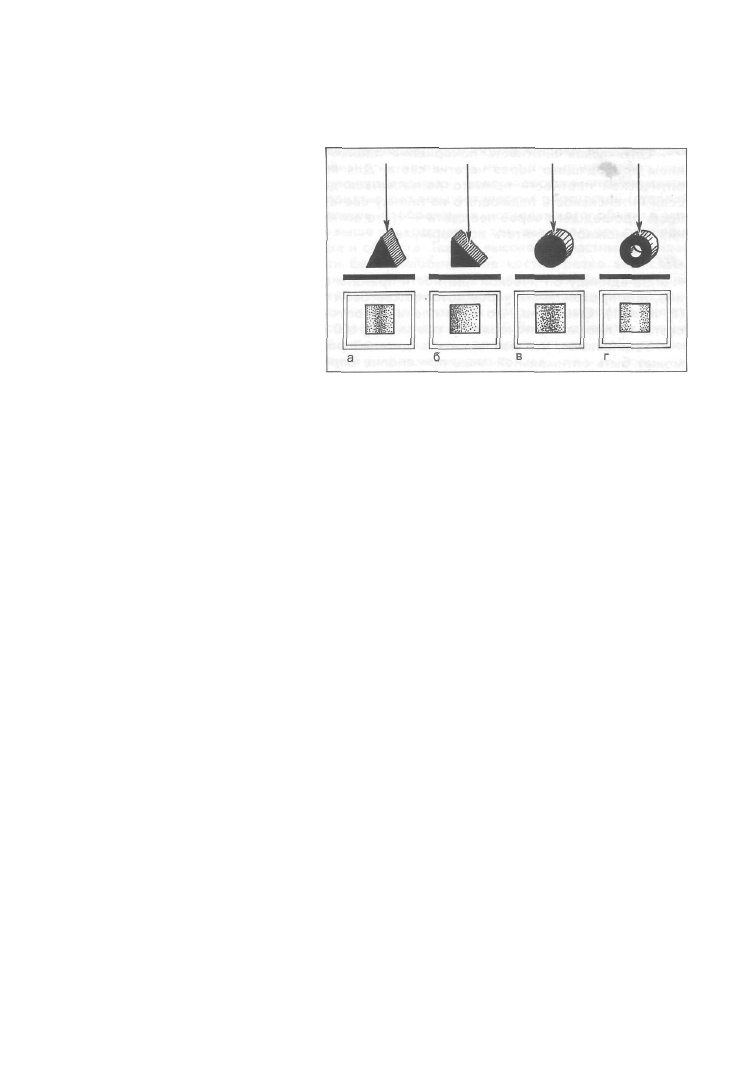

Рис. 14. Схематическое изоб-

ражение интенсивности теней

различных объектов в зависи-

мости от их формы, положе-

ния и структуры.

а, б — трехгранная призма; в —
сплошной цилиндр; г — полый

цилиндр,

имеет не абсолютная интенсивность, а контрастность, т. е. разница в интен-

сивности данной и окружающих ее теней. При этом важное значение при-

обретают физико-технические факторы, оказывающие влияние на конт-

растность изображения: энергия излучения, экспозиция, наличие отсеиваю-

щей решетки, эффективность растра, наличие усиливающих экранов и др.

Неправильно выбранные технические условия (чрезмерное напряжение на

трубке, слишком большая или, наоборот, недостаточная экспозиция, низкая

эффективность растра), а также ошибки при фотохимической обработке

пленок снижают контрастность изображения и тем самым оказывают отри-

цательное влияние на дифференцированное выявление отдельных теней

и объективную оценку их интенсивности.

ФАКТОРЫ, ОПРЕДЕЛЯЮЩИЕ

ИНФОРМАТИВНОСТЬ

РЕНТГЕНОВСКОГО
ИЗОБРАЖЕНИЯ

Информативность рентгеновского изображения оценивается объемом

полезной диагностической информации, которую врач получает при изуче-

нии снимка. В конечном итоге, она характеризуется различимостью на

снимках или просвечивающем экране деталей исследуемого объекта.

С технической точки зрения, качество изображения определяется его

оптической плотностью, контрастностью и резкостью.

• Оптическая плотность. Как известно, воздействие рентгеновского

излучения на фоточувствительный слой рентгенографической пленки

вызывает в нем изменения, которые после соответствующей обработки

проявляются в виде почернения. Интенсивность почернения зависит от дозы

рентгеновского излучения, поглощенной фоточувствительным слоем

пленки. Обычно максимальное почернение наблюдается в тех участках

пленки, которые подвергаются воздействию прямого пучка излучения,

проходящего мимо исследуемого объекта. Интенсивность почернения

других участков пленки зависит от характера тканей (их плотности и тол-

щины), расположенных на пути пучка рентгеновского излучения. Для

объективной оценки степени почернения проявленной рентгенографиче-

ской пленки и введено понятие «оптическая плотность».

18

МЕТОДИКА И ТЕХНИКА ПОЛУЧЕНИЯ РЕНТГЕНОВСКОГО СНИМКА

Оптическая плотность почернения пленки характеризуется ослабле-

нием проходящего через негатив света. Для количественного выражения

оптической плотности принято пользоваться десятичными логарифмами.

Если интенсивность падающего на пленку света обозначить /

0

, а интенсив-

ность прошедшего через нее света — 1

и

 то оптическую плотность почерне-

ния (S) можно рассчитать по формуле:

За единицу оптической плотности принято фотографическое почерне-

ние, при прохождении через которое световой поток ослабляется в 10 раз

(Ig 10 = 1). Очевидно, что если пленка пропускает 0,01 часть падающего

света, то плотность почернения равна 2 (Ig 100 = 2).

Установлено, что различимость деталей рентгеновского изображения

может быть оптимальной лишь при вполне определенных, средних значе-

ниях оптических плотностей. Чрезмерная оптическая плотность, как и

недостаточное почернение пленки, сопровождается уменьшением разли-

чимости деталей изображения и потерей диагностической информации.

На снимке грудной клетки хорошего качества почти прозрачная тень

сердца имеет оптическую плотность 0,1—0,2, а черный фон — 2,5. Для

нормального глаза оптимальная оптическая плотность колеблется в преде-

лах от 0,5 до 1,3. Это означает, что при данном диапазоне оптических плот-

ностей глаз хорошо улавливает даже незначительные различия в степени

почернения. Наиболее тонкие детали изображения различаются в пределах

почернений 0,7—0,9 [Кацман А. Я., 1957].

Как уже отмечалось, оптическая плотность почернения рентгенографи-

ческой пленки зависит от величины поглощенной дозы рентгеновского

излучения. Эта зависимость для каждого фоточувствительного материала

может быть выражена с помощью так называемой характеристической

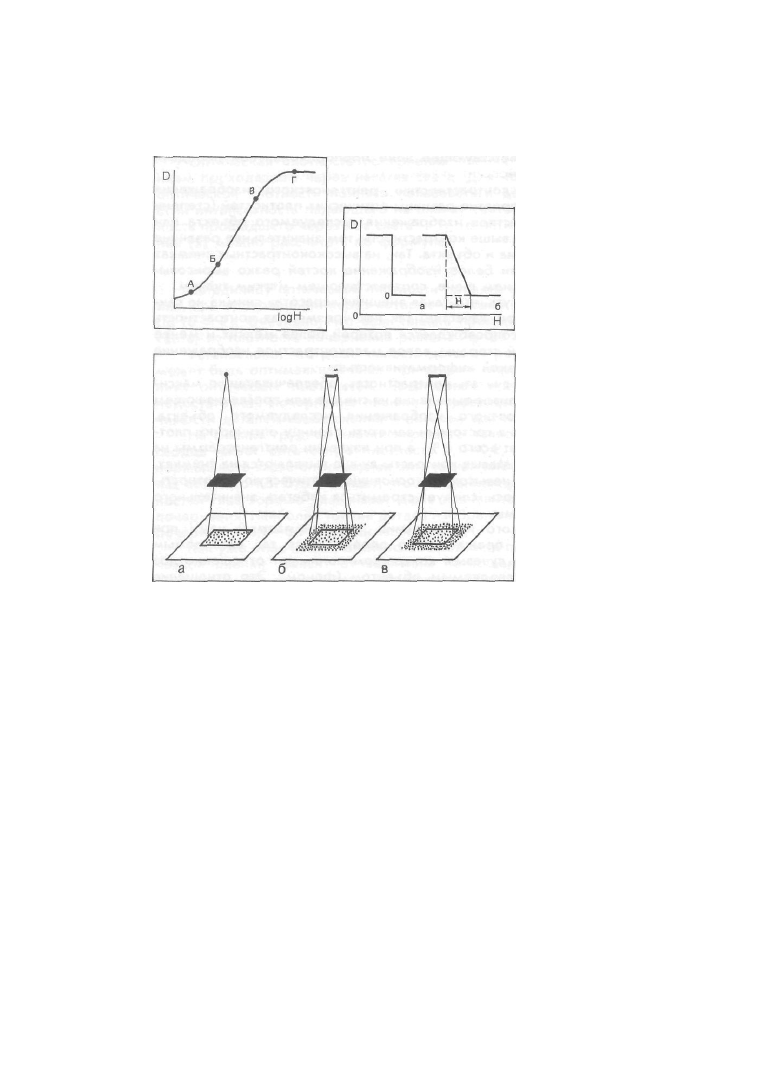

кривой (рис. 15). Обычно такую кривую вычерчивают в логарифмическом

масштабе: по горизонтальной оси откладывают логарифмы доз; по верти-

кальной — значения оптических плотностей (логарифмы почернений).

Характеристическая кривая имеет типичную форму, которая позволяет

выделить 5 участков. Начальный участок (до точки А), почти параллельный

горизонтальной оси, соответствует зоне вуали. Это незначительное почерне-

ние, которое неизбежно возникает на пленке при воздействии очень малень-

ких доз облучения или даже без облучения в результате взаимодействия

части кристаллов галогенного серебра с проявителем. Точка А представляет

собой порог почернения и соответствует дозе, необходимой для того, чтобы

вызвать визуально различимое почернение. Отрезок АБ соответствует

зоне недодержек. Плотности почернений здесь увеличиваются сначала

медленно, затем быстро. Другими словами, характер кривой (постепенное

возрастание крутизны) этого участка свидетельствует о возрастающем

приросте оптических плотностей. Участок БВ имеет прямолинейную форму.

Здесь наблюдается почти пропорциональная зависимость плотности почер-

нения от логарифма дозы. Это — так называемая зона нормальных экспо-

зиций. Наконец, верхний участок кривой ВГ соответствует зоне передержек.

Здесь так же, как и на участке АБ, отсутствует пропорциональная зави-

симость между оптической плотностью и поглощенной фоточувствительным

слоем дозой излучения. Вследствие этого в передаче рентгеновского

изображения имеют место искажения.

Из сказанного очевидно, что в практической работе необходимо пользо-

ваться такими техническими условиями пленки, которые обеспечивали бы

РЕНТГЕНОВСКОЕ ИЗОБРАЖЕНИЕ И ЕГО СВОЙСТВА 19

почернение пленки, соответствующее зоне пропорциональной передачи

характеристической кривой.

« Контрастность. Под контрастностью рентгеновского изображения

понимают зрительное восприятие разницы оптических плотностей (степени

почернения) соседних участков изображения исследуемого объекта или

всего объекта и фона. Чем выше контрастность, тем значительнее различие

оптических плотностей фона и объекта. Так, на высококонтрастных снимках

конечностей светлое, почти белое изображение костей резко вырисовы-

вается на совершенно черном фоне, соответствующем мягким тканям.

Необходимо подчеркнуть, что такая внешняя «красота» снимка не сви-

детельствует о его высоком качестве, так как чрезмерная контрастность

изображения неизбежно сопровождается потерей более мелких и менее

плотных деталей. С другой стороны, вялое малоконтрастное изображение

также характеризуется низкой информативностью.

Оптимальной следует считать контрастность, обеспечивающую макси-

мальное и наиболее отчетливое выявление на снимке или просвечивающем

экране деталей рентгеновского изображения исследуемого объекта.

В идеальных условиях глаз в состоянии заметить разницу оптических плот-

ностей, если она составляет всего 2 %, а при изучении рентгенограммы на

негатоскопе — около 5 %. Малые контрасты лучше выявляются на снимках,

имеющих относительно невысокую основную оптическую плотность.

Поэтому, как уже говорилось, следует стремиться избегать значительного

почернения рентгенограммы.

Контраст рентгеновского изображения, воспринимаемый нами при

анализе рентгенограммы, прежде всего определяется так называемым

лучевым контрастом. Под лучевым контрастом понимают отношение доз

излучения за и перед исследуемым объектом (фоном). Это отношение

выражается формулой:

где С

л

 — лучевой контраст; D^ —доза фона; D

2

 — доза за деталью иссле-

дуемого объекта.

Лучевой контраст зависит от интенсивности поглощения рентгеновского

излучения различными структурами исследуемого объекта, а также от энер-

гии излучения. Чем отчетливее разница в плотности и толщине изучаемых

структур, тем больше лучевой контраст, а следовательно, и контраст рентге-

новского изображения.

Существенное отрицательное влияние на контраст рентгеновского

изображения, особенно при рентгенографии (рентгеноскопии) лучами

повышенной жесткости, оказывает рассеянное излучение. Для уменьшения

количества рассеянных рентгеновских лучей используют отсеивающие

решетки с высокой эффективностью растра (при напряжении на трубке

выше 80 кВ — с отношением не менее чем 1:10), а также прибегают к тща-

тельному диафрагмированию первичного пучка излучения и компрессии

исследуемого объекта. При соблюдении этих условий на рентгенограммах,

выполненных при относительно высоком напряжении на трубке (80—

110 кВ), удается получить изображение с большим количеством деталей,

в том числе анатомических структур, существенно отличающихся по плот-

ности или толщине (эффект выравнивания). С этой целью рекомендуют

применять и специальные насадки на тубус с клиновидными фильтрами

для прицельных снимков, в частности, предложенные в последние годы

Л. Н. Сысуевым.

20

МЕТОДИКА И ТЕХНИКА ПОЛУЧЕНИЯ РЕНТГЕНОВСКОГО СНИМКА

Рис. 15. Характеристическая

кривая рентгенографической

пленки.
Объяснения в тексте.

Рис. 16. Схематическое изоб-

ражение абсолютно резкого

(а) и нерезкого (б) перехода

от одной оптической плот-

ности к другой.

Рис. 17. Зависимость резко-

сти рентгеновского изобра-

жения от величины фокуса

рентгеновской трубки (гео-

метрическая нерезкость).
а — точечный фокус — изобра-

жение абсолютно резкое;

б, в — фокус в виде площадки

различной величины — изобра-

жение нерезкое. С увеличением

фокуса нерезкость возрастает.

Существенное влияние на контрастность изображения оказывают

свойства рентгенографической пленки, которые характеризуются коэффи-

циентом контрастности. Коэффициент контрастности у показывает, во

сколько раз данная рентгенографическая пленка усиливает естественную

контрастность исследуемого объекта. Чаще всего в практической работе

используют пленки, повышающие естественную контрастность в 3—3,5 раза

(у = 3—3,5). Для флюорографической пленки у = 1,2—1,7.

# Резкость. Резкость рентгеновского изображения характеризуется

особенностями перехода от одного почернения к другому. Если такой

переход носит скачкообразный характер, то теневые элементы рентгенов-

ского изображения отличаются четкостью. Изображение их является рез-

ким. Если же одно почернение переходит в другое плавно, наблюдается

«смазанность» контуров и деталей изображения исследуемого объекта

(рис. 16).

Нерезкость («смазанность») контуров всегда имеет определенную

ширину, которая выражается в миллиметрах. Зрительное восприятие

нерезкости зависит от ее величины. Так, при изучении рентгенограмм

на негатоскопе нерезкость до 0,2 мм, как правило, зрительно не воспри-

нимается и изображение кажется резким. Обычно наш глаз замечает нерез-

кость, если она составляет 0,25 мм и больше. Принято различать геометри-

ческую, динамическую, экранную и суммарную нерезкость.

Г е о м е т р и ч е с к а я  н е р е з к о с т ь зависит, прежде всего, от вели-

чины фокусного пятна рентгеновской трубки, а также от расстояния

«фокус трубки — объект» и «объект — приемник изображения».

РЕНТГЕНОВСКОЕ ИЗОБРАЖЕНИЕ И ЕГО СВОЙСТВА 21

Абсолютно резкое изображение может быть получено только в том

случае, если пучок рентгеновских лучей исходит из точечного источника

излучения (рис. 17, а). Во всех остальных случаях неизбежно образуются

полутени, которые размазывают контуры деталей изображения. Чем

больше ширина фокуса трубки, тем больше геометрическая нерезкость и,

наоборот, чем «острее» фокус, тем нерезкость меньше (рис. 17,6, в).

Современные рентгено диагностические трубки имеют следующие

размеры фокусного пятна: 0,3 X 0,3 мм (микрофокус); от 0,6 X 0,6 мм

до 1,2 X 1,2 мм (малый фокус); 1,3 X 1,3; 1,8 X 1.8 и  2 X 2 и больше

(большой фокус). Очевидно, что для уменьшения геометрической нерез-

кости следует пользоваться трубками с микро- или малым острым фокусом.

Это особенно важно при рентгенографии с прямым увеличением рентгенов-

ского изображения. Однако нужно иметь в виду, что при использовании

острого фокуса возникает необходимость в увеличении выдержки, что

может привести к повышению динамической нерезкости. Поэтому микро-

фокус следует применять лишь при исследовании неподвижных объектов,

главным образом скелета.

Существенное влияние на геометрическую нерезкость оказывает

расстояние «фокус трубки — пленка» и расстояние «объект — пленка».

С увеличением фокусного расстояния резкость изображения возрастает и,

наоборот, с увеличением расстояния «объект — пленка» — уменьшается.

Суммарная геометрическая нерезкость может быть рассчитана по

формуле:

где Н — геометрическая нерезкость, мм; f — ширина оптического фокуса

трубки, мм; h — расстояние от объекта до пленки, см; F — расстояние

«фокус трубки — пленка», см.

Пользуясь этой формулой, легко рассчитать величину геометрической

нерезкости в каждом конкретном случае. Так, при съемке трубкой с фокус-

ным пятном  2 X 2 мм объекта, расположенного в 5 см от рентгенографи-

ческой пленки, с фокусного расстояния в 100 см геометрическая нерезкость

составит около 0,1 мм. Однако при удалении объекта исследования на

20 см от пленки нерезкость увеличится до 0,5 мм, что уже хорошо разли-

чимо глазом. Этот пример свидетельствует о том, что следует стремиться

максимально приближать исследуемую анатомическую область к пленке.

Д и н а м и ч е с к а я  н е р е з к о с т ь возникает вследствие движения

исследуемого объекта во время рентгенологического исследования. Чаще

всего она бывает обусловлена пульсацией сердца и крупных сосудов,

дыханием, перистальтикой желудка, движением больных во время съемки

из-за неудобного положения или двигательного возбуждения. При исследо-

вании органов грудной клетки и желудочно-кишечного тракта динамическая

нерезкость в большинстве случаев имеет наиболее существенное значение.

Для уменьшения динамической нерезкости нужно (по возможности)

делать снимки с короткими выдержками. Известно, что линейная скорость

сокращения сердца и колебаний прилегающих к нему участков легкого

приближается к 20 мм/с. Величина динамической нерезкости при съемке

органов грудной полости с выдержкой 0,4 с достигает 4 мм. Практически

только выдержка в 0,02 с позволяет полностью устранить различимую

глазом нерезкость изображения легких. При исследовании желудочно-

кишечного тракта выдержка без ущерба для качества изображения может

быть увеличена до 0,2 с.
