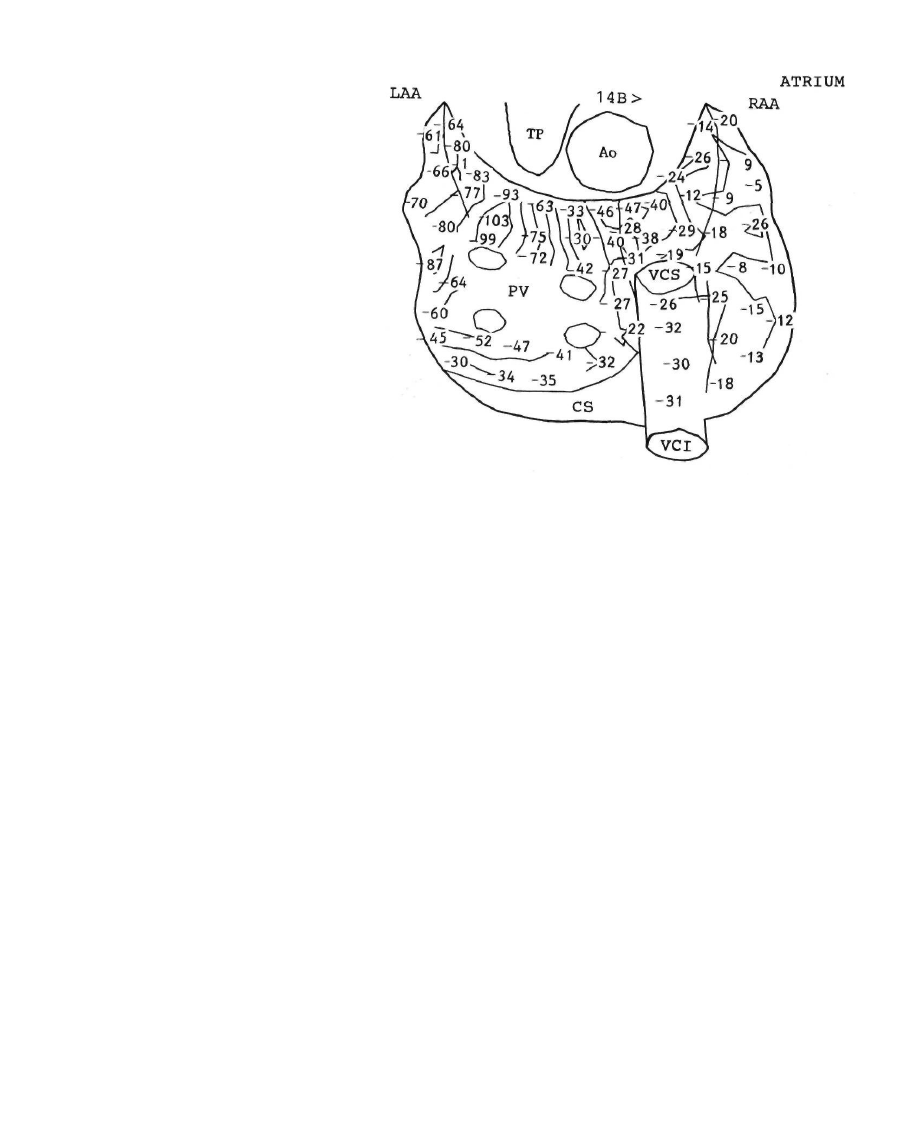

4.26. Данные компьютерного анализа эпи-

кардиального картирования во время опе­

рации.

Очаг аритмии локализован в основании

ушка левого предсердия (-103 мс). Ао —

аорта; ТР—легочный ствол; VCS —

верхняя полая вена; VCI—нижняя полая

вена; LAA—ушко левого предсердия;

RAA — ушко правого предсердия; CS—

венечный синус; PV—легочные вены.

проводят топическую локализацию аритмогенного

очага. Если последний удалось локализовать, то в

предполагаемую область через диагностический кате­

тер-электрод наносят разряд с энергией 150—200 Дж,

который должен подавить патологический очаг и

нормализовать ритм и ЭКГ. Эктопические фокусы,

располагающиеся в ушках предсердий, разрушают

разрядом аналогичной величины. Когда такая проце­

дура неэффективна, рефрактерность к лекарственной

терапии сохраняется, а операция имеет недопустимый

риск, выполняется закрытая (трансвенозная) электро­

деструкция предсердно-желудочкового узла. Эта про­

цедура приводит к созданию полной поперечной бло­

кады. Затем имплантируется электрокардиостимуля­

тор.

Хирургические методы лечения наджелудочковой

тахикардии возникли в конце 70-х годов. Обычно

операция выполняется в условиях ИК, однако воз­

можны локализации (ушко правого предсердия, сво­

бодная стенка), когда можно обойтись без ИК. Глав­

ное—локализовать очаг тахикардии. Это достигается

эпикардиальным картированием. Вызывают тахикар­

дию программированной стимуляцией или сверхчастой

стимуляцией.

Предсердие условно разделено на 64 зоны. После­

довательно картируют оба предсердия. Электрограмма

аритмогенной зоны «опережает» электрограмму рефе­

рентной области на 80—130 мс. Локализованную зону

аритмии можно резецировать или устранить ее актив­

ность криовоздействием. Обе процедуры полностью

устраняют тахикардию. Повторяют процедуру «прово­

кации» тахикардии частой стимуляцией или програм­

мированной стимуляцией. Это дает возможность оце­

нить адекватность «разрушения» аритмогенной зоны,

а также выявить другие источники тахикардии.

Приводим клинический пример.

Больной И., 13 лет, предъявлял жалобы на постоянное

сердцебиение, слабость, головокружение, одышку при физи­

ческой нагрузке. Он наблюдался и лечился во многих

стационарах страны: педиатрических, кардиологических, хи­

рургических. Была диагностирована непрерывно рецидивиру­

ющая над желудочковая тахикардия. При электрофизиологи­

ческом исследовании установлено, что она имеет эктопиче­

ский генез (не купировалась и не вызывалась программиру­

емой стимуляцией). Антиаритмическая терапия с применени­

ем препаратов широкого спектра действия в течение более

одного года была безуспешной. Предложена операция. Во

время операции было проведено эпикардиальное картирова­

ние, позволившее локализовать очаг аритмии,— эктопический

фокус располагался в основании ушка левого предсердия

(рис. 4.26). В условиях нормотермического ИК эктопический

очаг был подавлен криовоздействием при температуре -60° С

в течение 2 мин. Послеоперационный период протекал глад­

ко. Последующее обследование в течение 2 лет свидетель­

ствовало об эффективности выполненной операции —

состояние больного улучшилось, у него сохранялся синусо­

вый ритм.

Создание полной поперечной блокады методом крио-

воздействия. Предложено несколько вариантов опера­

ции, которые отличаются по доступу к предсердно-

желудочковому узлу, методу обеспечения безопасно­

сти операции (с использованием АИК или без него),

температуре криовоздействия. Наиболее распростра­

нена операция, предложенная L. Harrison и соавт, в

1976 г.; она выполняется в условиях ИК. Целесооб­

разно внутрисердечный этап операции проводить при

нормотермическои перфузии. Это, правда, ухудшает

экспозицию самого узла, но дает возможность конт­

ролировать результат непосредственно в процессе

криовоздействия. Доступ к предсердно-

желудочковому узлу осуществляется через правое

предсердие. После начала ИК вскрывают правое

предсердие продольным разрезом вдоль предсердно-

желудочковой борозды, отступя от нее не более чем

на 1 см. Разрез должен быть достаточным, чтобы

505

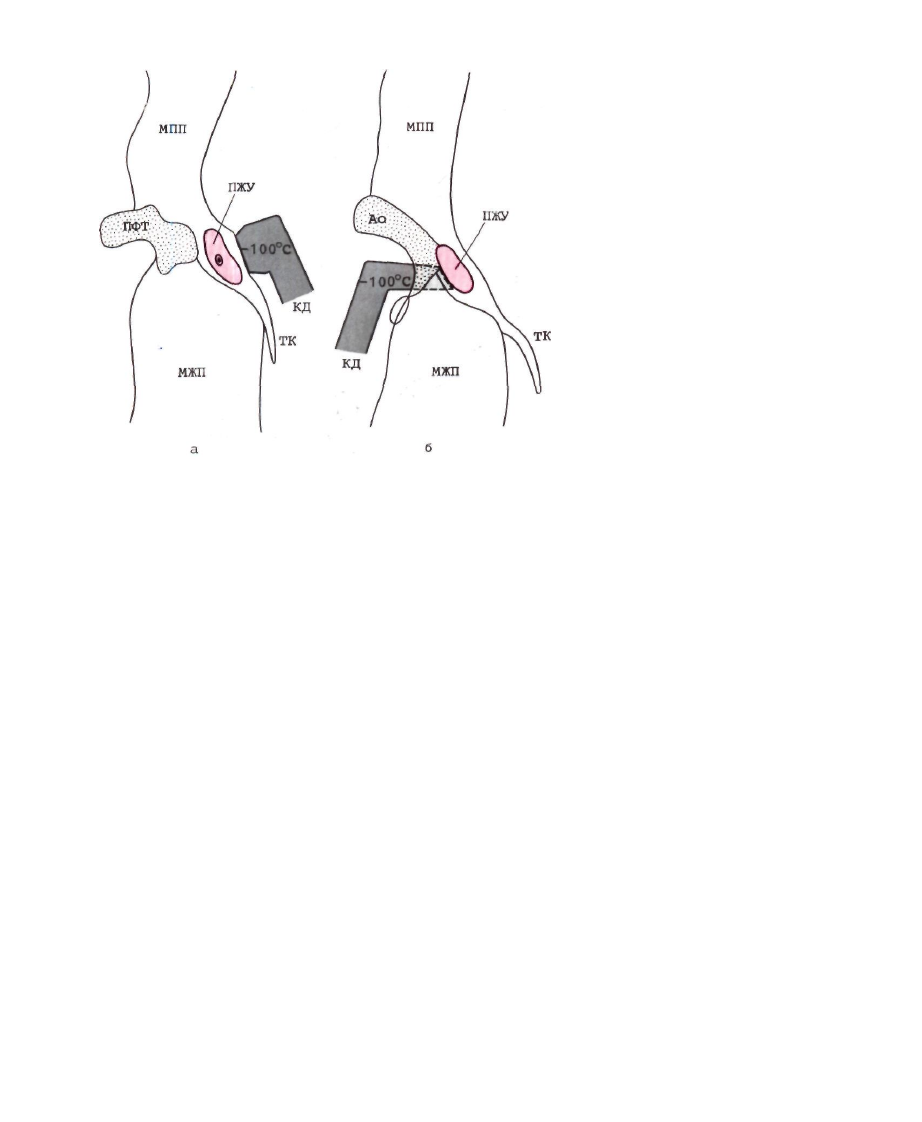

4.27. Схема продольного сечения сердца

через предсердно-желудочковый узел,

а — взаиморасположение: правого фиброз­

ного треугольника и предсердно-

желудочкового узла; б—правого фиброз­

ного треугольника и корня аорты.

МПП—межпредсердная перегородка;

МЖП—меж: желудочковая перегородка:

ПЖУ—предсердно-желудочковый узел;

ПФТ—правый фиброзный треугольник;

ТК—трехстворчатый клапан; Ао —

аорта; КД— криодеструктор.

иметь хороший обзор задней и перегородочной ство­

рок трехстворчатого клапана, коронарного синуса и

фиброзного треугольника. Этапы этой операции пред­

ставлены на рис. 4.27. В области предсердно-

желудочкового узла делают «окно» в эндокарде.

Разрез эндокарда проводят от верхнего края коронар­

ного синуса к фиброзному треугольнику параллельно

перегородочной створке трехстворчатого клапана. За­

тем от краев разреза делают еще два перпендикуляр­

ных разреза до фиброзного кольца трехстворчатого

клапана. Эндокард отсепаровывают от жира. Проши­

вают и перевязывают артерию предсердно-

желудочкового узла. На область «окна» ставят кри­

одеструктор при температуре -100° С в течение 2 мин.

Обычно эффект наступает уже в первые 10—15 с

замораживания. По окончании воздействия восстанав­

ливают целостность эндокарда однорядным непрерыв­

ным швом. Частота сокращений желудочков снижает­

ся до 40—60 в минуту. «Навязывают» ритм через

временные электроды с частотой 84—88 в минуту.

Ушивают рану предсердия. Прекращают перфузию,

После деканюляции и восстановления показателей

свертывающей системы крови имплантируют постоян­

ный миокардиальный электрод на верхушку левого

желудочка, а затем и стимулятор типа demand. В

первые 2 сут после операции мы рекомендуем ритм

сердца «навязывать» от наружного стимулятора через

временные электроды, чтобы обеспечить высокий

сердечный выброс за счет частых сокращений сердца

(84—88 в минуту).

Искусственную полную поперечную блокаду при

трансвенозной электродеструкции создают следу­

ющим образом. В сердце вводят два эндокардиальных

электрода. Один, биполярный, устанавливают в пра­

вом желудочке. Он служит для «навязывания» ритма

после создания блокады. Другой, тетраполярный,

устанавливают в области предсердно-желудочкового

пучка (рис. 4.28). В этом месте наносится электриче­

ский разряд энергией 250—300 Дж, приводящий к

развитию полной поперечной блокады. Электрод слу­

жит анодом, пластинка дефибриллятора под спиной

больного — катодом. В зависимости от уровня блока­

ды число сокращений желудочков различное — от

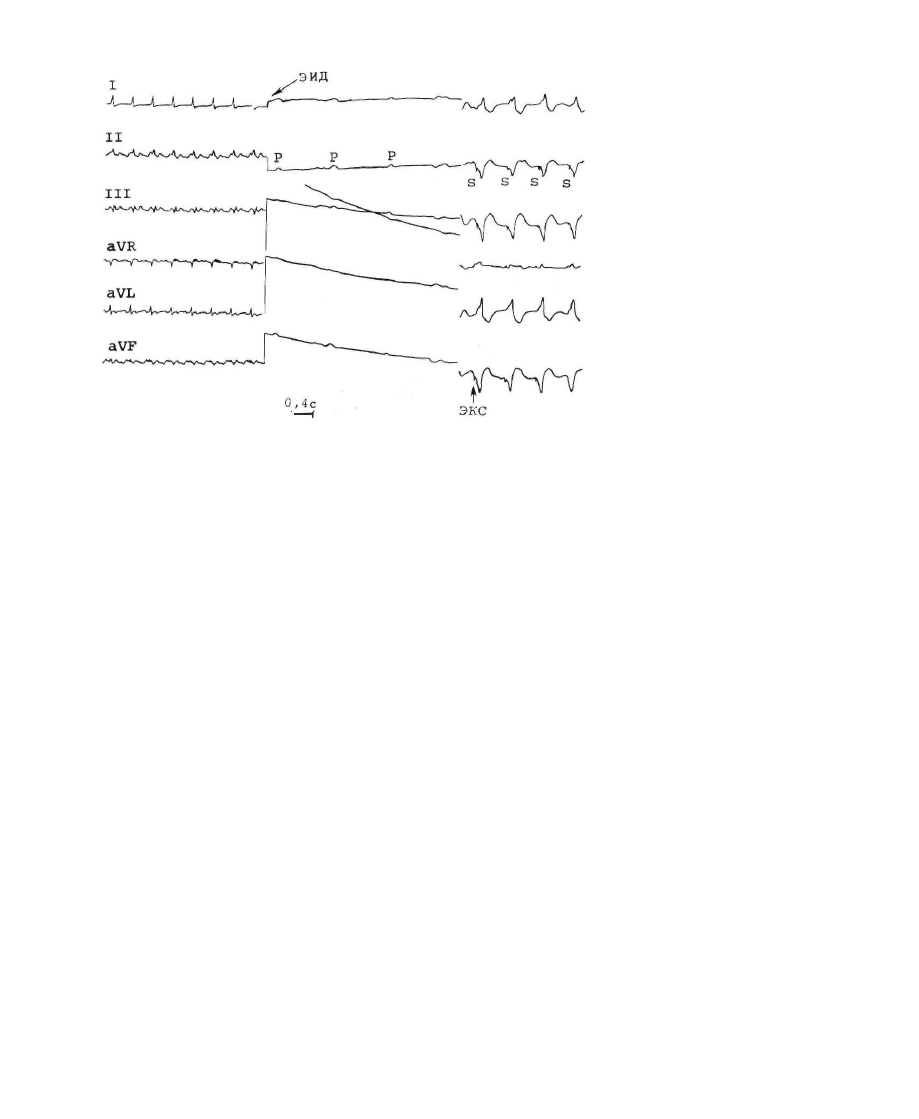

полной асистолии до 60 в минуту (рис. 4.29) (следует

стремиться к созданию высокой блокады). В течение

2—3 дней ЭКС осуществляют через эндокардиальный

электрод от наружного стимулятора. Убеждаются,

что блокада имеет стойкий эффект, и после этого

имплантируют постоянный стимулятор.

Осложнения после операций устранения очага над-

жел уд очковой тахикардии не описаны. Однако число

наблюдений незначительно. По нашему мнению, в

небольшом проценте случаев следует ожидать рециди­

вы тахикардии эктопического генеза.

При искусственном создании полной поперечной

блокады или электродеструкции предсердно-

желудочкового узла трансвенозным методом описаны

единичные наблюдения рецидива тахикардии. В этих

случаях процедуру повторяют на уровне предсердно-

желудочкового пучка. Другое осложнение этой опера­

ции— «отказ» электрокардиостимулятора. Реальная

угроза для жизни больного создается при очень

редком сердечном ритме (5—10 в минуту), что допу­

скается теоретически, однако в литературе не описа­

но. Непосредственные и отдаленные результаты по

данным литературы хорошие.

4.6. ТРЕПЕТАНИЕ ПРЕДСЕРДИЙ

Трепетание предсердий—электрокардиографический

термин, который характеризует так называемые вол­

ны трепетания, представляющие собой регулярные

506

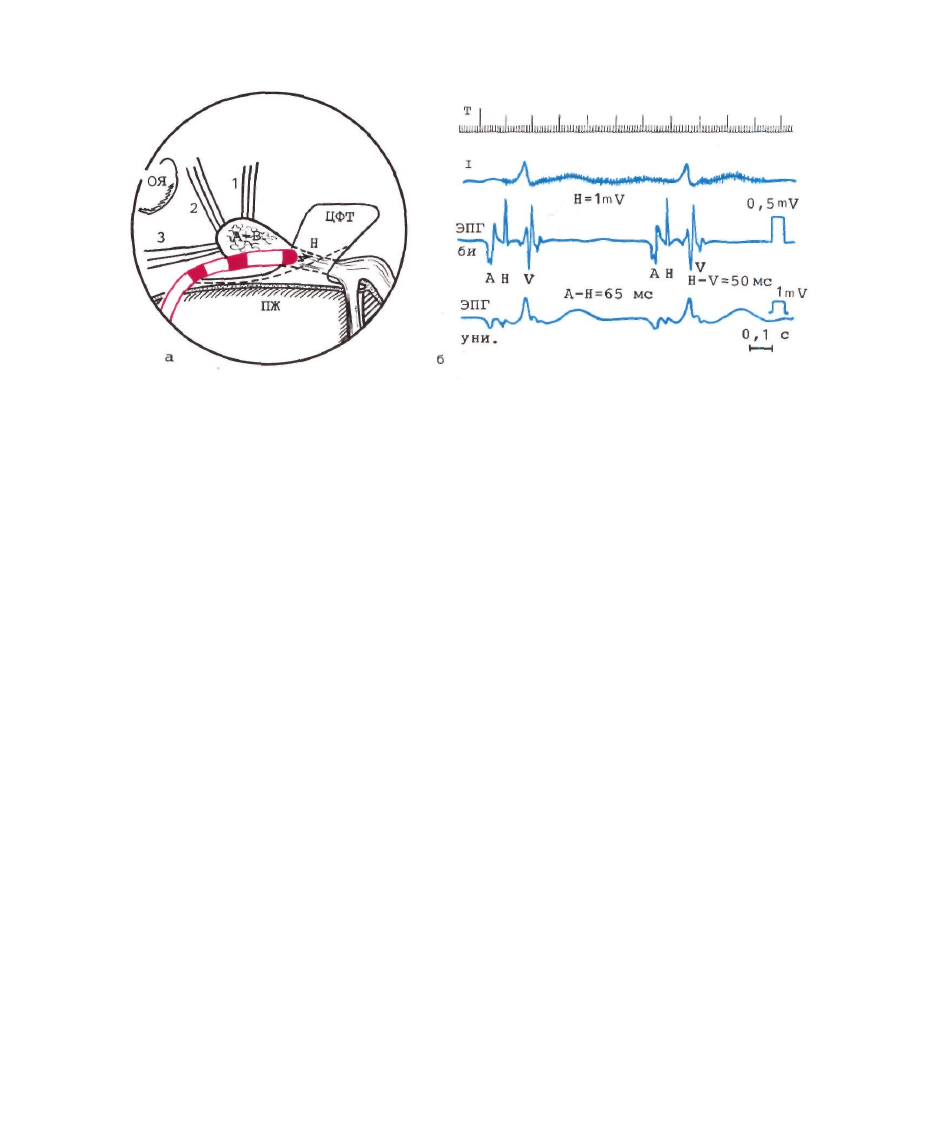

4.28. Процедура трансвенозной электродеструкции пред­

сердно-желудочкового узла для создания полной поперечной

блокады.
а—электрод, установленный в проекции предсердно-

желудочкового узла или предсердно-желудочкового пучка,

служит для нанесения электрического разряда, приводящего

к перерыву проведения на уровне электровоздействия;

б— ЭКГ и ЭПГ при проведении электродеструкции. Элек­

трограмма предсердно-желудочкового пучка зарегистриро­

вана в биполярном (би) и униполярном режиме (уни).

двухфазные осцилляции одинаковой формы. Частота

сокращений предсердий при этом колеблется от 200 до

400 в минуту и сочетается с различной степенью

блокады сердца. Изоэлектрическая линия на ЭКГ

отсутствует, а трепетание предсердий лучше всего

определяется в отведениях II, III, aVF и Vi. Трепета­

ние предсердий проявляется как установившееся нару­

шение ритма или чаще как пароксизмальное, преходя­

щее состояние.

Этиология и предрасполагающие факторы. Трепетание

предсердий может сочетаться с любым сердечным заболева­

нием, но наиболее часто оно наблюдается при ревматическом

поражении митрального клапана. Трепетание предсердий

нередко наблюдается при ИБС, артериальной гипертензии,

при перикардитах, ВПС, особенно пролапсе митрального

клапана, кардиомиопатиях. Трепетание предсердий осложня­

ет течение синдрома тахикардии-брадикардии при слабости

синусно-предсердного узла.

Патогенез. В основе трепетания предсердий могут лежать

два механизма: механизм повторного входа возбуждения

(риентри) или эктопический очаг. При повторном входе

возбуждения активация предсердия происходит в основном

вокруг кольца ткани между двумя полыми венами. Импульс

распространяется в одном направлении в замкнутом про­

странстве, образуя непрерывный цикл. Это движение теоре­

тически можно прекратить, если изменить рефрактерность

любой части круга. На этом принципе основано применение

хинидина при трепетании предсердий. В настоящее время

есть разнообразные доказательства механизма риентри при

трепетании предсердий. С. Leier (1978) убедительно показал,

что у людей, страдающих этой патологией, имеется пораже­

ние проводящей системы предсердий.

Классификация. В классической литературе выделя­

ют типичную (общую) и нетипичную (редкую) формы

трепетания предсердий. Деление это зависит от мор­

фологии волн трепетания предсердий. Для типичной

формы характерно наличие отрицательных волн F,

для нетипичной—положительных. Предполагается,

что различны субстраты активации предсердий. При

общем типе трепетания активация предсердий проис­

ходит против часовой стрелки: каудоцефальная акти­

вация нижних отделов перегородки и левого предсер­

дия и цефалокаудальная — правого предсердия. При

нетипичной форме трепетания распространение про­

цесса активации имеет обратное направление. Разли­

чие в активации предсердий не объясняет механизма

аритмии, поэтому большого практического значения

не имеет. Согласно другой теории, трепетание пред­

сердий обусловлено быстрой сменой ритма из эктопи­

ческого (одного) фокуса предсердия. При этом разни­

ца между трепетанием предсердий и эктопической

предсердной тахикардией состоит в скорости импуль-

сации из фокуса. В пользу этой теории приводят и

клинические наблюдения. У ряда больных на ЭКГ

возникновению трепетания предсердий предшествуют

одна или две спаренные предсердные экстрасистолы.

Нужны веские аргументы, чтобы установить истину.

Возможно, однако, что оба механизма взаимодейству­

ют и формируют этот вид аритмии.

J. Wells и соавт. (1979) различают два типа трепета­

ния предсердий: I (классический) и И (выделенный по

электрофизиологическому принципу) [Wells J. et al.,

1979]. В классификации не учитываются морфология и

полярность волн трепетания предсердий на ЭКГ. Оба

типа характеризуются исключительно постоянной

морфологией волн F от сокращения к сокращению,

полярностью, амплитудой и продолжительностью цик­

ла. Отличие I от II типа состоит в том, что I тип

трепетания удается купировать частой предсердной

стимуляцией из верхних отделов правого предсердия.

В некоторых случаях учащающая стимуляция пред­

сердий приводит к переходу I типа трепетания во

II тип; II тип трепетания предсердий переходит в I тип

спонтанно. Кроме электрофизиологической характе­

ристики, эта классификация предусматривает и точ­

ный критерий выраженности тахикардии: при I типе

трепетания число сокращений предсердий колеблется

от 240 до 340 в минуту, при II типе—от 340 до 433 в

минуту. Авторы не исключают, что нижний и верхний

пределы трепетания предсердий могут быть и иными.

507

0 , 4 с

Но частота сокращений 340 в минуту служит важным

электрофизиологическим критерием разделения двух

типов этой формы тахиаритмии.

Клиника. Выраженность симптоматики при трепета­

нии предсердий зависит от следующих причин; а) ТЯ

_

жести основного заболевания сердца, вызвавшего

трепетание; б) частоты желудочковых сокращений;

в) продолжительности аритмии. Симптоматика варь­

ирует от нерезко выраженных приступов головокру­

жения до отека легких с гипотонией и остановкой

сердца.

фией левого желудочка, возможна утрата роли пред­

сердий в наполнении желудочков кровью со снижени­

ем сердечного выброса более чем наполовину от

исходной величины. К таким заболеваниям относятся

гипертоническая болезнь, клапанный или подклапан-

ный аортальный стеноз, гипертрофическая кардиомио-

патия. Частота желудочковых сокращений имеет важ­

ное значение при определении тяжести состояния

больного. При частоте сокращений свыше 150 в

минуту симптоматика становится более отчетливой.

Выраженная недостаточность кровообращения разви­

вается очень быстро при проведении импульсов с

предсердий на желудочки в отношении 1:1. Это и

неудивительно: примерно в 85% больных число сокра­

щений предсердий превышает 300 в минуту, а нередко

достигает 350 в минуту. Состояние больного, наобо­

рот, значительно улучшается при переходе трепетания

предсердий в мерцание, поскольку при этом уменьша­

ется число желудочковых сокращений.

Диагностика. Диагностируют трепетание предсердий

обычно на основании типичной картины ЭКГ, на

которой регистрируется предсердная активность в

форме зубов акулы или в форме пилы. Вектор

направлен книзу, поэтому трепетание особенно хоро­

шо видно в отведениях II, III, aVF и нередко Vj.

Изоэлектрическая линия не фиксируется. Атриовен-

трикулярная проводимость изменяется по-разному, но

наиболее часто она составляет 2:1. При этом число

4.29. Электрокардиограмма до и после

трансвенозной электродеструкции

v /

\ /V«.  / \ _ Г^~-\ Г предсердно-желудочкового узла.

Д/ V \1 V Собственный ритм желудочков 54 в

минуту; ЭКС «навязывает» устойчи-

ЭКС вый ритм 72 в минуту.

сокращений предсердий в минуту составляет 300, а

желудочков—150. Поэтому, когда на ЭКГ число

сокращений сердца составляет 150 в минуту, всегда

следует исключить у больного трепетание предсердий.

Это особенно важдо,  к о щ



М

|

Ы

 трепе

Т

а,ния ЩС

К

и-

руются комплексом QRS или зубцом Т.

Иногда при трепетании предсердий возможно прове­

дение импульса из предсердий в желудочки по пред-

сердно-желудочковому узлу в соотношении 1:1. При

аберрации проведения из-за очень высокой частоты

сокращений желудочков такую форму трепетания

T j ^ J T ^ ^ J - V , , , .

хикардию. Не исключается наличие у одного и того

же больного трепетания предсердий и желудочковой

тахикардии. В частности, такое возможно в случаях,

когда больного с трепетанием предсердий начинают

лечить не препаратами, удлиняющими проведение по

предсердно-желудочковому узлу, как, например, диги­

талис, а хинидином. Поэтому у больного с тахикар­

дией 260—300 в минуту при регулярном (правильном)

ритме трепетание предсердий необходимо дифферен­

цировать с пароксизмальной предсерднои тахикар­

дией. Последняя характеризуется меньшей частотой

сокращений (160—240 в минуту). Пищеводное отведе­

ние ЭКГ позволяет отдифференцировать зубец Р

предсерднои тахикардии от волн F трепетания пред­

сердий. При трепетании предсердий нет изоэлектриче-

ской линии на ЭКГ, а при предсерднои тахикардии она

сохранена. Целесообразно использовать тест стимуля­

ции каротидного синуса. При проведении массажа

каротидного синуса блуждающий нерв усиливает бло­

каду проведения по предсердно-желудочковому узлу,

и типичная картина волн F становится отчетливой.

При предсерднои тахикардии массаж каротидного

синуса «срабатывает» по закону «все или ничего».

Обычно тахикардия внезапно обрывается и восстанав­

ливается синусовый ритм или эта процедура на нее

никак не влияет.

Все остальные виды тахикардии, в том числе и

желудочковая, не представляют сложностей при про-

508
