Приложение Л
(обязательное)

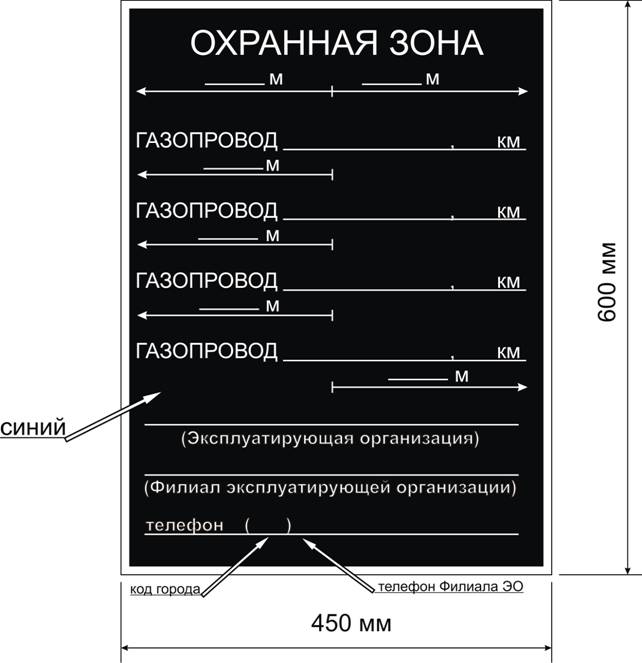

Знак «Закрепление трассы газопровода на
местности»
Л.1 Устанавливают для привязки газопровода к местности, обозначения охранной зоны, наименования газопровода, местоположения его оси и номера телефона Филиала ЭО, на поворотах газопровода, подводных переходах, пересечениях с дорогами и другими коммуникациями.
Рисунок Л.1 – Знак «Закрепление трассы газопровода на местности»
Приложение М
(обязательное)
Знак «Осторожно газопровод»
М.1 Устанавливают на границах полосы отчуждения в местах пересечения газопровода с автомобильными, железными дорогами, водными путями, в местах воздушных переходов газопроводов через естественные и искусственные препятствия (по обе стороны), а также в местах входа и выхода газопровода с территорий промплощадок КС, ГРС, ГИС на расстоянии 50 м от ограждения.
|
|
|
Рисунок М.1 - Знак «Осторожно газопровод»
Приложение Н
(СТО Газпром 2-3.5-454-2010)
(обязательное)
Знак «Остановка запрещена»
Н.1 Устанавливают с обеих сторон дороги в местах пересечения газопроводов с автомобильными дорогами владельцы дорог по обращению организации, эксплуатирующей газопроводы.
а)
б)
Рисунок Н.1 – а) Знак «Остановка запрещена»
б) дополнение к знаку
Приложение П
(СТО Газпром 2-3.5-454-2010)
(обязательное)

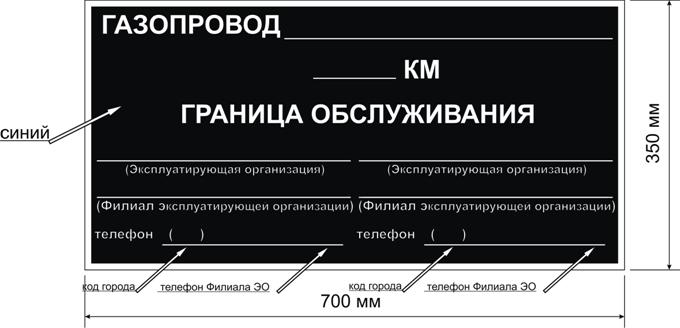

Знак «Закрепления границ зон обслуживания»
П.1 Устанавливают на трассе газопровода для закрепления границ зон обслуживания газопровода между Филиалами ЭО, а также между ЭО.
Рисунок П.1 - Знак «Закрепления границ зон обслуживания»
Приложение Р
(СТО Газпром 2-3.5-454-2010)
(обязательное)
Знак «Газопровод. Переезд запрещен»
Р.1 Устанавливают в местах неорганизованных переездов через газопроводы. Диаметр знака должен соответствовать дорожным знакам.
Рисунок Р.1 - Знак «Газопровод. Переезд запрещен»
Приложение С
(СТО Газпром 2-3.5-454-2010)
(обязательное)
Знак «Газ! Вход запрещен»
С.1 Устанавливают на ограждениях мест входа и выхода газопровода из земли, крановых узлов, узлов приема – запуска ВТУ, конденсатосборников, узлов сбора и утилизации конденсата, аварийного сбора конденсата.
Рисунок С.1 – Знак «Газ! Вход запрещен»
Приложение Т
(СТО Газпром 2-3.5-454-2010)
(обязательное)

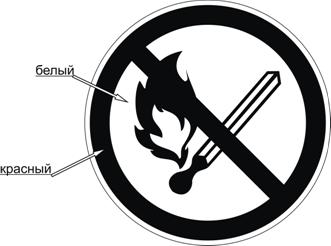

Знак «Запрещается пользоваться открытым огнем и курить»
Т.1 Устанавливают в местах входа и выхода газопровода из земли, на ограждениях крановых узлов, узлов приема – пуска очистных устройств, конденсатосборников, узлов сбора и утилизации конденсата, аварийного сбора конденсата.
Рисунок Т.1 – Знак «Запрещается пользоваться открытым огнем и курить»
Приложение У
(СТО Газпром 2-3.5-454-2010)
(обязательное)
Знак «Осторожно! Газ»
У.1 Устанавливают на местах утечки газа и в зонах загазованности атмосферы.
|
|
|
Приложение Ф
(СТО Газпром 2-3.5-454-2010)
(рекомендуемое)
Форма акта проверки
состояния аварийного запаса материалов (труб, СДТ,
ТПА и пр.)
Акт
проверки состояния аварийного запаса материалов (труб, СДТ, ТПА и пр.)
|
Дата осмотра |
Наименование труб и СДТ |
Состояние (удовл., неуд.) |
Замечания по хранению |
Мероприятия по устранению замечаний |
Дата устранения замечаний |
Примечания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Кладовщик__________________ _______________________
Подпись Расшифровка подписи
Начальник группы материально-технического обслуживания__________________ _______________________
Подпись Расшифровка подписи
Начальник ЛЭС __________________ _______________________
Подпись Расшифровка подписи
Приложение Х
(СТО Газпром 2-3.5-454-2010)
(обязательное)
Форма
технического паспорта газораспределительной станции (ГРС/АГРС)
Технический паспорт газораспределительной станции (ГРС/АГРС)
|
Эксплуатирующая организация |
|
|
|
Филиал Эксплуатирующей организации |
|
|
|
Наименование ГРС |
|
|
|
1 Основные данные ГРС |
||
|
1.1 |
Инвентарный номер ГРС |
|
|
1.2 |
Проектная организация |
|
|
1.3 |
Расстояние от ГРС до Филиала ЭО по автомобильной дороге, км |
|
|
1.4 |
Дата ввода в эксплуатацию |
|
|
1.5 |
Форма обслуживания |
|
Продолжение формы технического паспорта ГРС (АГРС) |
||
|
1.6 |
Количество операторов |
|
|
1.7 |
Диаметр входного газопровода, Dу, мм |
|
|
1.8 |
Проектное давление газа на входе ГРС Р вх. проектное, МПа |
|
|
1.9 |
Перечень формуляров разрешенного рабочего давление газа на входе ГРС, Рвх.разр.рабочее , МПа |
|
|
1.10 |
Максимальное достигнутое давление газа на входе ГРС в течение года, Рвх. макс. факт./год , МПа |
|
|
1.11 |
Проектное давление газа на выходе ГРС, Рвых. проектное, МПа |
|
|
1.12 |
Рабочее давление газа на выходе ГРС, Рвых. рабочее, МПа |
|
|
1.13 |
Максимальное достигнутое давление газа на выходе ГРС в течение года, Рвых. макс. факт./год, МПа |
|
|
1.14 |
Проектная производительность ГРС, Qпроект., (тыс.м3/ч) |
|
|
1.15 |
Технически возможная производительность ГРС, Qтех. возмож., (тыс. м3/ч) |
|
Продолжение формы технического паспорта ГРС (АГРС) |
||
|
1.16 |
Максимальная фактическая производительность ГРС Qмакс. факт.(тыс. м3/ч) |
|
|
1.17 |
Перечень выходных газопроводов с указанием диаметра Dу (мм), давления Pу (МПа) и Потребителей |
1. |
|
2. |
||
|
3. |
||
2 Основное технологическое оборудование
2.1 Устройства очистки газа
|
Регистра-ционный номер |
Тип (марка)
|
Объем
V, м3 |
Пропускная способность Q (тыс. м3/час) |
Диаметр
Dу, мм |
Коли-чество шт |
Год изготовления и ввода в эксплуатацию
|
Дата тех. освиде-тельствования (число, месяц, год) |
Год следующего тех. освидетель-ствования |
Производитель, серийный номер |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
|
|
|
|
|
|
|
|
|
|
2.2 Подогреватели газа
|
Тип (марка) |
Способ нагрева газа |
Год ввода в эксплуатацию (год) |
Количество шт |
Производитель, серийный номер |
|
1 |
2 |
3 |
4 |
5 |
|
|
|
|
|
|
Продолжение формы технического паспорта ГРС (АГРС)
2.3 Устройства ввода метанола
|
Тип (марка) |
Год ввода в эксплуатацию (год) |
Количество. шт |
Производитель, серийный номер |
|
1 |
2 |
3 |
4 |
|
|
|
|
|
2.4 Регулирующие устройства
|
Наименование линии редуцирования газа |
Количество линий редуцирования, шт |
Тип (марка) регулирующего устройства (давления/расхода) |
Диаметр, Dу,мм |
Давление, Pу, МПа |
Производительи серийный номер |
||
|
рабочий |
контрольный |
регулятор-отсекатель |
|||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
Основная линия |
|
|
|
|
|
|
|
|
Резервная линия |
|
|
|
|
|
|
|
|
Линия малого расхода газа |
|
|
|
|
|
|
|
|
Линия расхода газа на собственные нужды |
|
|
|
|
|
|
|
|
Линия постоянного расхода газа |
|
|
|
|
|
|
|
Продолжение формы технического паспорта ГРС (АГРС)
|
Линия ограничения расхода газа |
|
|
|
|
|
|
|
|
Обводная линия |
|
|
|
|
|
|
|
|
Выходные газопроводы |
|
|
|
|
|
|
|
2.5 Системы измерения и учета газа
|
Тип (марка) |
Количество шт |
Производитель, серийный номер |
|
1 |
2 |
3 |
|
|
|
|
2.6 Системы автоматики и телемеханики
|
Тип (марка) |
Количество шт |
Производитель, серийный номер |
|
1 |
2 |
3 |
|
|
|
|
2.7 Одоризационные установки
|
Тип (марка) |
Способ одоризации |
Количество одоризационных установок, шт |
Производитель, серийный номер |
|
|
ручной |
автоматический |
|||
|
1 |
2 |
3 |
4 |
5 |
|
|
|
|
|
|
Продолжение формы технического паспорта ГРС (АГРС)
2.8 Трубопроводная арматура
|
Наименование |
Условное обозначение |
Dу, мм |
Ру, МПа |
Количество, шт |
Производитель, серийный номер |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Краны |
|
|
|
|
|
|
Задвижки |
|
|
|
|
|
|
Предохранительные клапаны |
|
|
|
|
|
2.9 Конденсатосборники
|
Объём, м3 |
Количество, шт |
|
1 |
2 |
|
|
|
2.10 Перечень основных трубопроводов
|
Наименование |
Dу вход. , мм |
Dу выход. , мм |
Протяженность L, км |
|
1 |
2 |
3 |
4 |
|
Основная линия |
|
|
|
|
Резервная линия |
|
|
|
|
Линия малого расхода газа |
|
|
|
|
Линия расхода газа на собственные нужды |
|
|
|
|
Линия постоянного расхода газа |
|
|
|
|
Линия ограничения расхода газа |
|
|
|
|
Обводная линия |
|
|
|
Продолжение формы технического паспорта ГРС (АГРС)
2.11 Контрольно-измерительные приборы
|
№ п/п |
Наименование |
Тип |
Серийный номер |
Производитель |
Дата поверки
|
Дата очередной поверки |
Примечание |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
|
|
|
|
|
|
|
|
3 Системы, узлы и устройства
|
3.1 |
Система технологической связи с домом операторов, Филиал ЭО, ЭО и потребителем газа |
|
|
3.2 |
Система электрооборудования |
|
|
3.3 |
Автономные источники питания |
|
|
3.4 |
Установленная мощность электрооборудования/разрешенная мощность электропотребления, кВт |
|
|
3.5 |
Система отопления |
|
|
3.6 |
Система вентиляции |
|
|
3.7 |
Система контроля загазованности |
|
|
3.8 |
Система сбора конденсата |
|
|
3.9 |
Система азотирования |
|
Окончание формы технического паспорта ГРС (АГРС)
|
3.10 |
Средства пожарной и аварийной сигнализации
|
|
|
3.11 |
Комплекс инженерно-технических средств охраны и средства антитеррористической защиты |
|
|
3.12 |
Средства молниезащиты |
|
|
3.13 |
Заземляющие устройства |
|
|
3.14 |
Водоснабжение |
|
|
3.15 |
Канализация |
|
|
3.16 |
Аварийное освещение |
|
|
3.17 |
Тип ограждения ГРС |
|
|
Начальник (инженер) ГРС |
__________________ _______________________ Подпись Расшифровка подписи, Ф.И.О. |
|
Старший оператор |
__________________ _______________________ Подпись Расшифровка подписи, Ф.И.О. |
Приложение Ц
(СТО Газпром 2-3.5-454-2010)
(справочное)
Свойства вредных и опасных веществ
Ц.1 Природный газ в основном состоит из метана и мало отличается по свойствам от него, огнеопасен и взрывоопасен, по санитарным нормам относится к IV классу опасности. При содержании в воздухе метана от 5% до 15 % по объему образуется взрывоопасная смесь. ПДК природного газа в воздухе производственных помещений (при пересчете на углерод) – 300 мг/м3 или 1 % по объему. Нахождение людей в атмосфере с содержанием метана до 20 % вызывает кислородное голодание, а с содержанием метана 20 % и более наступает удушье от недостатка кислорода.
Ц.2 Метанол – бесцветная, прозрачная жидкость, по запаху и вкусу напоминает винный спирт, смешивается с водой в любых соотношениях, легко воспламеняется. Пары метанола в смеси с воздухом – взрывоопасны. Предел воспламеняемости метанола в воздухе от 6,7% до 36,5% (по объему). По степени воздействия на организм человека относится ко II классу опасности по санитарным нормам. ПДК метанола в воздухе рабочей зоны производственных помещений 5 мг/м3. Метанол – сильный яд, действующий преимущественно на нервную и сосудистую системы, в организм человека проникает через дыхательные пути и кожу. Опасен прием метанола внутрь: от 5 до 10 г вызывает тяжелое отравление, а 30 г – смертельная доза. Симптомы отравления метанолом - головная боль, головокружение, тошнота, рвота, боль в желудке, общая слабость, раздражение слизистых оболочек, мелькание в глазах, а в тяжелых случаях – потеря зрения и смерть. Для исключения возможности употребления метанола внутрь в него добавляют хорошо растворяющийся краситель тёмного цвета из расчёта 2-3 л на 1000 л метанола, допускается также применение порошкообразного водорастворимого красителя.
Ц.3 Одорант (этилмеркаптан и др.) - жидкость, обладающая очень неприятным запахом, легко воспламеняется, пожаровзрывоопасен, предел взрываемости от 2,8% до 18%. ПДК одоранта в воздухе рабочей зоны производственных помещений 1 мг/м3 (в пересчете на углерод). Вдыхание паров одоранта в небольших концентрациях вызывает головную боль и тошноту, слабость, потерю сознания, а в значительных концентрациях действует как яд, поражая центральную нервную систему, вызывая судороги, паралич и смерть. Одорант применяется для придания очищенному газу запаха (одоризация газа). По степени воздействия на организм человека одорант относится к IV классу опасности в соответствии с санитарными нормами.
Ц.4 Газоконденсат по степени воздействия на организм человека относится к IV классу
опасности в соответствии с санитарными нормами. Вследствие высокой плотности
по отношению к воздуху пары газоконденсата скапливаются в низинах и, снижая
содержание кислорода в воздухе, оказывают наркотическое действие, вызывают
головную боль, тошноту, судороги, слабость, потерю сознания. НКПВ паров
стабильных газоконденсатов обычно равен от 1,1% до 1,3 % (по объему). ПДК
паров газоконденсата в воздухе составляет 300 мг/м
.
Газоконденсат оказывает вредное воздействие на кожу человека, вызывая
заболевания (сухость кожи, появление трещин, а иногда дерматиты, экземы и
т.п.). Особенно опасно его попадание на слизистые оболочки.
Ц.5 Сероводород относится к сильно действующим ядовитым веществам с запахом
тухлых яиц, токсичен, по степени воздействия на организм человека относится
к II классу
опасности, в организм человека попадает через дыхательные пути. Сероводород
– сильный нервный яд, вызывающий смерть от остановки дыхания, раздражает
дыхательные пути и слизистые оболочки глаз, при длительном вдыхании может
привести к бронхиту или воспалению и отеку легких. Нахождение человека в
атмосфере, содержащей от 90 до 100 мг/м
сероводорода,
в течение 4 ч вызывает головную боль, слезотечение, светобоязнь. При
концентрации сероводорода от 200 до 280 мг/м
ощущается
жжение в глазах, раздражение слизистых оболочек глаз и зева, металлический
вкус во рту, усталость, головные боли, тошнота. Сероводород взрывоопасен,
концентрационные пределы воспламенения от 4,3 до 45,5 % (по объему).
Ц.6 Диэтиленгликоль – бесцветная или желтоватая прозрачная жидкость, горюч, температура самовоспламенения 343°С, температура воспламенения 132°С, при загорании токсичных веществ не образует; в условиях пожара следует применять противогаз марки КИП-8 или АСВ-2; тушить следует водой, водяным паром, пеной или углекислотой; токсичен: при попадании в организм вызывает острое отравление, действует на почки, печень. ПДК диэтиленгликоля в воздухе рабочей зоны производственных помещений – 10 мг/м3 (III класс опасности). Разлитый продукт необходимо засыпать песком или опилками. Способ уничтожения – сжигание добавлением в горючие смеси.
Ц.7 Пропан (СЗН8) – бесцветный, горючий, взрывоопасный газ, без цвета и вкуса. Плотность – 1,56 г/см3. Концентрационные пределы взрываемости/воспламенения от 2,1% (об) до 9,5% (об) в воздухе. Температура воспламенения 466°С. ПДК в рабочей зоне 300 мг/м3. При атмосферном давлении и температуре минус 42оС пропан кипит. Он относится к IV санитарному классу опасности, оказывает наркотическое действие, вызывает головную боль, головокружение, тошноту, слабость, боли в области сердца. Возможные места скопления – ограниченные/замкнутые пространства, пониженные места, земляные выработки, колодцы, ливневая и канализации, канализационные каналы на площадках с технологическим оборудованием и т.д.
Ц.8 Бутан (С4Н10) – бесцветный, горючий, взрывоопасный газ, без цвета и вкуса. Плотность – 2,07 г/см3. Концентрационные пределы воспламенения от 1,5% (об) до 8,5%(об) в воздухе. Температура воспламенения 406°С. ПДК в рабочей зоне 300 мг/м3. Он относится к IVсанитарному классу опасности. Оказывает наркотическое действие, вызывает головную боль, головокружение, тошноту, слабость, боли в области сердца. При концентрации 20% и более вызывает удушье. Температура вспышки – минус 69оС; температура самовоспламенения – 405оС; концентрационные пределы распространения пламени: от 1,8% (об) до 9,1% (об.) в воздухе и от 1,85%(об) до 49,0 % (об.) в кислороде. Возможные места скопления – ограниченные/замкнутые пространства, пониженные места, земляные выработки, колодцы, ливневая и канализации, канализационные каналы на площадках с технологическим оборудованием и т.д.
Библиография (СТО Газпром 2-3.5-454-2010)
|
[1] |
Перечень действующих нормативных документов по транспорту газа ОАО «Газпром» (утвержден ОАО «Газпром» 29 мая 2006 г.) |
|
|
[2] |
Регламент сбора, передачи, обработки и хранения данных о технологических объектах добычи, транспорта и подземного хранения газа в ЕСГ (ССД «Инфотех») (утвержден распоряжением ОАО «Газпром» от 15 ноября 2004 г. № 327) |
|
|
[3] |
Об обеспечении информационной безопасности ОАО «Газпром» (утвержден приказом ОАО «Газпром» от 15 февраля 2008 г. № 48) |
|
|
[4] |
Ведомственный руководящий документ ОАО «Газпром» ВРД 39-1.2-054-2002
|
Инструкция по техническому расследованию и учету аварий и инцидентов на опасных производственных объектах |
|
[5] |
Федеральный закон от 31 марта 1999 г. № 69-ФЗ «О газоснабжении в Российской Федерации» |
|
|
[6] |
Правила безопасности Госгортехнадзора России ПБ 03-246-98
|
Правила проведения экспертизы промышленной безопасности |
|
[7] |
Строительные нормы и правила Госстроя России СНиП 12-03-2001
|
Безопасность труда в строительстве. Часть 1. Общие требования
|
|
[8] |
Градостроительный кодекс Российской Федерации
|
|
|
[9] |
Строительные нормы и правила Госстроя России СНиП 2.05.06-85*
|
Магистральные трубопроводы
|
|
[10] |
Строительные нормы и правила Госстроя России СНиП 3.01.04-87
|
Приемка в эксплуатацию законченных строительством объектов. Основные положения
|
|
[11] |
Строительные нормы и правила Госстроя России СНиП III-42-80*
|
Магистральные трубопроводы
|
|
[12] |
Санитарные правила Минздрава России СП 2.2.1.1312-03 |
Гигиенические требования к проектированию вновь строящихся и реконструированных промышленных объектов
|
|
[13] |
Правила безопасности Госгортехнадзора России ПБ 08-183-98 |
Порядок оформления и хранения документации, подтверждающей безопасность величины максимально разрешенного давления при эксплуатации объекта магистрального трубопровода |
|
[14] |
«Правила охраны магистральных трубопроводов» (утверждены постановлением Госгортехнадзора России 24 апреля 1992 г. № 9, Минтопэнерго России 29 апреля 1992 г.) |
|
|
[15] |
Ведомственные строительные нормы Мингазпром СССР ВСН 51-1-80
|
Инструкция по производству строительных работ в охранных зонах магистральных трубопроводов Министерства газовой промышленности
|
|
[16] |
Типовой образец оформления книги фирменного стиля дочернего общества
или организации ОАО «Газпром» на примере книги фирменного стиля
ООО «Газпром трансгаз Казань» (утверждено ОАО «Газпром» 20 декабря |
|
|
[17] |
Земельный кодекс Российской Федерации |
|
|
[18] |
Федеральный закон от 10 января 2002 г. № 7-ФЗ «Об охране окружающей среды» |
|
|
[19] |
Строительные нормы и правила Госстроя России СНиП 12-04-2002
|
Безопасность труда в строительстве. Часть 2. Строительное производство
|
|
[20] |
Правила безопасности Госгортехнадзора России ПБ 03-445-02
|
Правила безопасности при эксплуатации дымовых и вентиляционных промышленных труб
|
|
[21] |
Правила технической эксплуатации электроустановок потребителей» (утверждены приказом Минэнерго России от 13 января 2003 г. № 6) |
|
|
[22] |
Порядок технического расследования причин аварий и инцидентов на объектах, поднадзорных Федеральной службе по экологическому, технологическому и атомному надзору (утвержден приказом Минприроды России от 30 июня 2009 г. № 191) |
|
|
|
|
|
|
[23] |
Руководящий документ Госгортехнадзора России РД 03-615-03 |
Порядок применения сварочных технологий при изготовлении, монтаже, ремонте и реконструкции технических устройств для опасных производственных объектов
|
|
[24] |
Правила безопасности Госгортехнадзора России ПБ 03-273-99
|
Правила аттестации сварщиков и специалистов сварочного производства
|
|
[25] |
Руководящий документ Госгортехнадзора России РД 03-495 –02
|
Технологический регламент проведения аттестации сварщиков и специалистов сварочного производства
|
|
[26] |
Руководящий документ Госгортехнадзора России РД 03-613-03 |
Порядок применения сварочных материалов при изготовлении, монтаже, ремонте и реконструкции технических устройств для опасных производственных объектов
|
|
[27] |
Руководящий документ Госгортехнадзора России РД 03-614-03 |
Порядок применения сварочного оборудования при изготовлении, монтаже, ремонте и реконструкции технических устройств для опасных производственных объектов
|
|
[28] |
Правила безопасности Госгортехнадзора России ПБ 03-440-02
|
Правила аттестации персонала в области неразрушающего контроля
|
|
[29] |
Правила безопасности Госгортехнадзора России ПБ 03-372-00
|
Правила аттестации и основные требования к лабораториям неразрушающего контроля
|
|
[30] |
Правила технической эксплуатации тепловых энергоустановок (утверждены приказом Минтопэнерго России от 24 марта 2003 г. № 115) |
|
|
[31] |
Правила эксплуатации теплопотребляющих установок и тепловых сетей потребителей и правила техники безопасности при эксплуатации теплопотребляющих установок и тепловых сетей потребителей (утверждены Госэнергонадзором России 7 мая 1992 г.) |
|
|
[32] |
Правила безопасности Госгортехнадзора России ПБ 10-574-03
|
Правила устройства и безопасной эксплуатации паровых и водогрейных котлов
|
|
[33] |
Правила безопасности Госгортехнадзора России ПБ 10-573-03
|
Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды
|
|
[34] |
Правила технической
эксплуатации систем и сооружений коммунального водоснабжения и
канализации (утверждены приказом Госстроя России от |
|
|
[35] |
Межотраслевые правила по охране труда Минтруда России ПОТ РМ 025-2002
|
Межотраслевые правила по охране труда при эксплуатации водопроводно-канализационного хозяйства
|
|
[36] |
Санитарные правила и нормы Минздрава России СанПиН 2.1.4.1074-01
|
Питьевая вода. Гигиенические требования к качеству воды централизованных систем питьевого водоснабжения. Контроль качества
|
|
[37] |
Федеральный закон от 21 июля 1997г. № 116-ФЗ «О промышленной безопасности опасных производственных объектов» |
|
|
[38] |
Правила безопасности Госгортехнадзора России ПБ 12-529-03 |
Правила безопасности систем газораспределения и газопотребления |
|
[39] |
Правила закладки центров и реперов на пунктах геодезической и нивелирной сетей (утверждены приказом ГУТК СССР от 14 января 1991 г. № 6) |
|
|
[40] |
Электронная информационно-аналитическая система «Учет и анализ технического состояния подводных переходов ОАО «Газпром» (утверждена приказом РАО «Газпром» от 11 апреля 1996 г. №17) |
|
|
[41] |
Регламент технического обслуживания и ремонта объектов ОАО «Газпром» (утвержден приказом ОАО «Газпром» от 10 октября 2008г. № 251) |
|
|
[42] |
Инструкция по оценке дефектов труб и соединительных деталей при
ремонте и диагностировании магистральных газопроводов (утверждена
ОАО «Газпром» |
|
|
[43] |
Ведомственный руководящий документ ОАО «Газпром» ВРД 39-1.10-031-2001
|
Нормы аварийного и неснижаемого запаса труб, стальных газовых кранов, материалов, соединительных деталей и монтажных заготовок на газопроводах
|
|
[44] |
Правила безопасности Госгортехнадзора России ПБ 03-576-03
|
Правила устройства и безопасной эксплуатации сосудов, работающих под давлением
|
|
[45] |
Правила безопасности Госгортехнадзора России ПБ 08-83-95
|
Правила обустройства и безопасной эксплуатации подземных хранилищ природного газа в отложениях каменной соли
|
|
[46] |
Правила безопасности Госгортехнадзора России ПБ 08-621-03
|
Правила создания и эксплуатации подземных хранилищ газа в пористых пластах
|
|
[47] |
Положение о системе обеспечения промышленной безопасности и качества диагностирования технических устройств, оборудования и сооружений газопромысловых объектов подземных хранилищ газа ОАО «Газпром» (утверждено ОАО «Газпром» 28 ноября 2003г.) |
|
|
[48] |
Правила безопасности Госгортехнадзора России ПБ 08-624-03
|
Правила безопасности в нефтяной и газовой промышленности
|
|
[49] |
Ведомственный руководящий документ ОАО «Газпром» ВРД 39-1.10-069-2002
|
Положение по технической эксплуатации газораспределительных станций магистральных газопроводов
|
|
[50] |
Правила по метрологии Ростехрегулирования ПР 50.2.019-2006 |
Государственная система измерения. Методика выполнения измерений при помощи турбинных, ротационных и вихревых счетчиков
|
|
[51] |
Межотраслевые правила по охране труда Минтопэнерго России ПОТ Р М-016-2001 РД 153-34.0-03.150-00
|
Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок
|
|
[52] |
Руководящий документ ОАО «Газпром» РД 51-0158623-06-95
|
Применение аварийных источников электроэнергии на КС МГ, УКПГ и других объектах газовой промышленности
|
|
[53] |
Ведомственный руководящий документ ОАО «Газпром» ВРД 39-1.10-071-2003
|
Правила технической эксплуатации электростанций собственных нужд объектов ОАО «Газпром»
|
|
[54] |
Правила технической эксплуатации первичных сетей взаимоувязанной сети связи Российской Федерации (утверждены приказом Госкомсвязи России от 19 октября 1998 г. № 187) |
|
|
[55] |
Правила по метрологии Госстандарта России ПР 50.2.009-94
|
Правила по метрологии ГСОЕИ. Порядок проведения испытаний и утверждение типа средств измерений
|
|
[56] |
Федеральный закон от 26 июня 2008 г. № 102-ФЗ «Об обеспечении единства измерений» |
|
|
[57] |
Правила по метрологии Госстандарта России ПР 50.2.006-94
|
Государственная система обеспечения единства измерений. Порядок проведения поверки средств измерений
|
|
[58] |
Правила по метрологии Госстандарта России ПР 50.2.002-94
|
Порядок осуществления государственного метрологического надзора за выпуском, состоянием и применением средств измерений, аттестованными методиками выполнения измерений, эталонами и соблюдением метрологических правил и норм
|
|
[59] |
Правила по метрологии Госстандарта России ПР 50.2.016-94
|
Государственная система обеспечения единства измерений. Требования к выполнению калибровочных работ
|
|
[60] |
РАО «Газпром» ПР СК 51-00159093-008-99
|
Системы калибровки средств измерений ОАО «Газпром», калибровка средств измерений. Организация и порядок проведения. Основные положения
|
|
[61] |
Порядок получения разрешения на производство работ на объектах магистральных газопроводов (утверждено ОАО «Газпром» 11 мая 2005 г.)
|
|
|
[62] |
Р Газпром 039-2008 |
Типовое положение об экологической службе дочернего общества (организации) ОАО Газпром |
|
[63] |
Приказ Федеральной службы по экологическому, технологическому и атомному надзору от 30 января 2008 года № 45 «Об организации работы Федеральной службы по экологическому, технологическому и атомному надзору по согласованию нормативов допустимых сбросов веществ и микроорганизмов в водные объекты для водопользователей» |
|
|
[64] |
Санитарные правила и нормы Минздрава России СанПиН 2.2.1/2.1.1.1200-03
|
Санитарно-защитные зоны и санитарная классификация предприятий, сооружений и иных объектов
|
|
[65] |
Руководящий документ ОАО «Газпром» РД 51-167-92
|
Временная инструкция по контролю вредных выбросов с уходящими газами котлоагрегатов малой и средней мощности, работающих на природном газе
|
|
[66] |
Методическое пособие по расчету, нормированию и контролю выбросов загрязняющих веществ в атмосферный воздух (введено в действие письмом Ростехнадзора № 14-01-333 от 24 декабря 2004 г) |
|
|
[67] |
Отраслевая методика по разработке норм и нормативов водопотребления и водоотведения в газовой промышленности (утверждена РАО «Газпром» 4 августа 1995 г.) |
|
|
[68] |
Правила охраны поверхностных вод (типовые положения) (утверждены Госкомприрода СССР 21 декабря 1991 г.) |
|
|
[69] |
Руководящий документ РАО «Газпром» РД 51-2-95 |
Регламент выполнения экологических требований при размещении, проектировании, строительстве и эксплуатации подводных переходов магистральных газопроводов
|
|
[70] |
Строительные нормы и правила Госстроя России СНиП 2.06.15-85
|
Инженерная защита территории от затопления и подтопления
|
|
[71] |
Водный кодекс Российской Федерации |
|
|
[72] |
Строительные нормы Госстроя СССР СН 452-73
|
Нормы отвода земель для магистральных трубопроводов
|
|
[73] |
Ведомственный руководящий документ РАО «Газпром» ВРД 39-1.13-036-2001
|
Инструкция по контролю экологического состояния почв на станциях подземного хранения газа
|
|
[74] |
Ведомственный руководящий документ ОАО «Газпром» ВРД 39-1.13-056-2002
|
Технология очистки различных сред и поверхностей, загрязненных углеводородами
|
|
[75] |
Руководящий документ АО «Транснефть» РД 39-0147105-006-97
|
Инструкция по рекультивации земель, нарушенных и загрязненных при аварийном и капитальном ремонте магистральных нефтепродуктов
|
|
[76] |
Методические указания по разработке проектов нормативов образования
отходов и лимитов на их размещение (утверждены приказом Федеральной
службы по экологическому, технологическому и атомному надзору от |
|
|
[77] |
Федеральный классификационный каталог отходов (утвержден МПР России 2 декабря 2002 г. приказом № 786 ) |
|
|
[78] |
Критерии отнесения опасных отходов к классу опасности для окружающей
природной среды. (утверждены приказом МПР России от 15 июня 2001 г. |
|
|
[79] |
Санитарные нормы Госкомсанэпиднадзора России СН 2.2.4/2.1.8.562-96
|
Шум на рабочих местах, в помещениях жилых, общественных зданий и на территории жилой застройки
|
|
[80] |
Санитарные нормы Госкомсанэпиднадзора России СН 2.2.4/2.1.8.566-96
|
Производственная вибрация на рабочих местах, в помещениях жилых, общественных зданий
|
|
[81] |
Санитарные нормы Госкомсанэпиднадзора России СН 2.2.4/2.1.8.583-96
|
Инфразвук на рабочих местах, в жилых и общественных помещениях и на территории жилой застройки
|
|
[82] |
Санитарные правила и нормыМинздрав России СанПиН 2.2.4.1191-03
|
Электромагнитные поля в производственных условиях
|
|
[83] |
Строительные нормы и правила СНиП 23 – 03 – 2003 |
Защита от шума |
|
[84] |
Ведомственный руководящий документ ОАО «Газпром» ВРД 39-1.14-021-2001
|
Единая система управления охраной труда и промышленной безопасностью в открытом акционерном обществе «Газпром»
|
|
[85] |
Постановление Правительства Российской Федерации от 31 октября 2002г. №787 «О порядке утверждения Единого тарифно-квалификационного справочника работ и профессий рабочих, Единого квалификационного справочника должностей руководителей, специалистов и служащих» |
|
|
[86] |
Порядок обучения по охране труда и проверки знаний требований охраны труда работников организаций (утвержден постановлением Минтруда России и Минобразования России от 13 января 2003 г. № 1/29) |
|
|
[87] |
Положение об организации обучения и проверки знаний рабочих организаций, поднадзорных Федеральной службе по экологическому, технологическому и атомному надзору (утверждено приказом Ростехнадзора от 29 января 2007 г. № 37) |
|
|
[88] |
Постановление Госстандарта России от 26 декабря 1994 года № 367 «Общероссийский классификатор профессий рабочих, должностей служащих и тарифных разрядов» |
|
|
[89] |
Правила устройства электроустановок (утверждены приказами Минэнерго
России от 8 июля 2002 г., № 204, от 9 апреля 2003 г. № 150, от 20
мая |
|
|
[90] |
Нормы бесплатной выдачи сертифицированных специальной одежды, специальной обуви и других средств индивидуальной защиты работникам филиалов, структурных подразделений, дочерних обществ и организаций Открытого акционерного общества «Газпром», (утверждены постановлением Министерства труда и социального развития Российской Федерации 7 апреля 2004 г.) |
|
|
[91] |
Межотраслевые правила обеспечения работников специальной одеждой, специальной обувью и другими средствами индивидуальной защиты (утверждены приказом Министерства здравоохранения и социального развития Российской Федерации от 1 июня 2009г. № 290н) |
|
|
[92] |
Трудовой кодекс Российской Федерации |
|
|
[93] |
Федеральный Закон от 21 декабря 1994г. № 69-ФЗ «О пожарной безопасности» |
|
|
[94] |
Правила пожарной безопасностиМЧС России ППБ 01-03
|
Правила пожарной безопасности в Российской Федерации
|
|
[95] |
Ведомственные правила пожарной безопасности Минтопэнерго России ВППБ 01-04-98
|
Правила пожарной безопасности для предприятий и организаций газовой промышленности
|
|
[96] |
Нормы пожарной безопасности ГУГПС МВД России НПБ 160-97
|
Цвета сигнальные. Знаки пожарной безопасности. Виды, размеры, общие технические требования
|
|
[97] |
Нормы пожарной безопасности МЧС России НПБ 110-2003
|
Перечень зданий, сооружений, помещений и оборудования, подлежащих защите автоматическими установками пожаротушения и автоматической пожарной сигнализацией
|
|
[98] |
Правила безопасности Госстандарта России ПБ 09-592-03
|
Правила устройства и безопасной эксплуатации холодильных систем
|
|
ОКС 75.180.01 |
|
Ключевые слова: магистральный газопровод, объект магистрального газопровода, линейная часть, компрессорная станция, эксплуатирующая организация, филиал эксплуатирующей организации, эксплуатация объектов магистрального газопровода. |
содержание .. 10 11 12 13 14 15 16
