Приложение Е

(рекомендуемое)

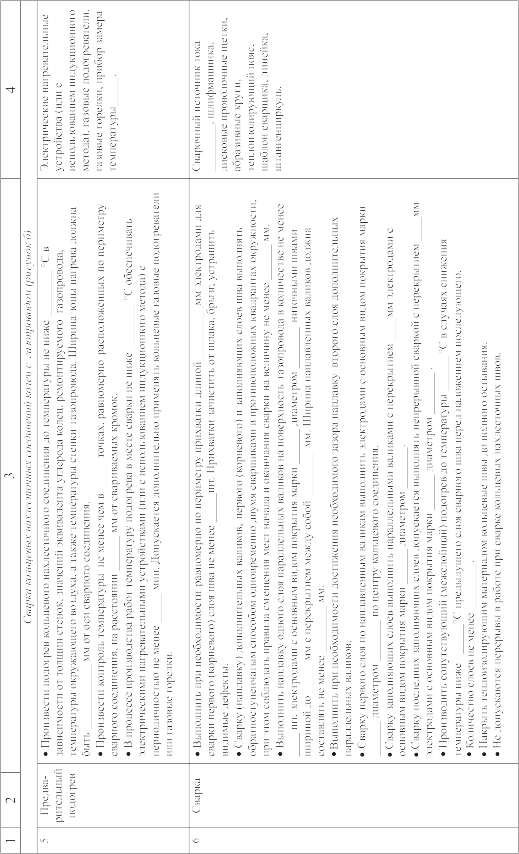

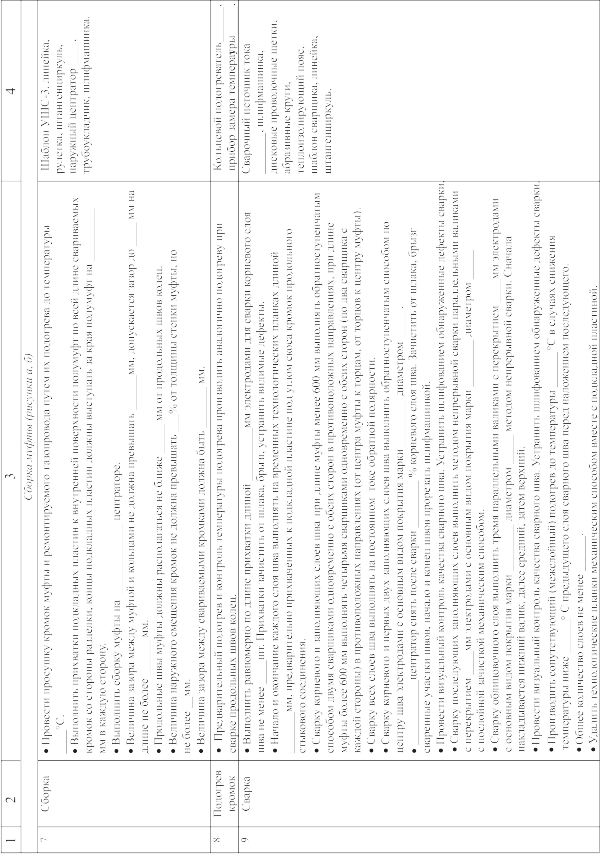

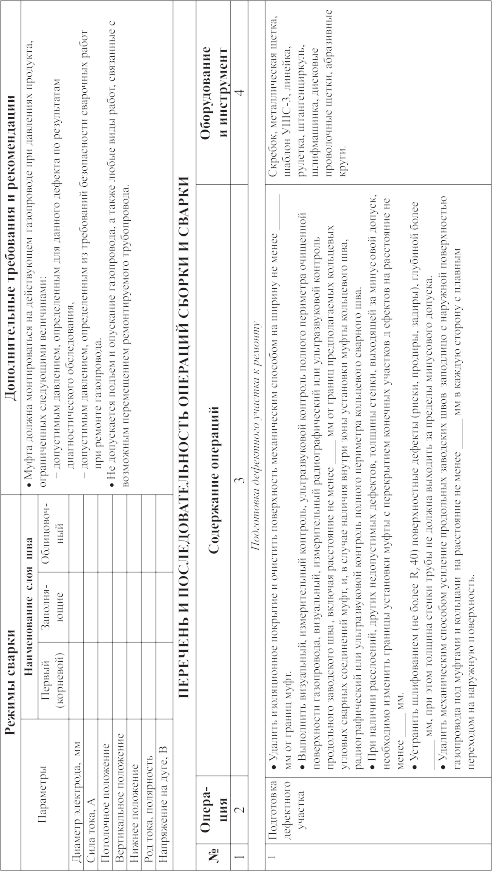

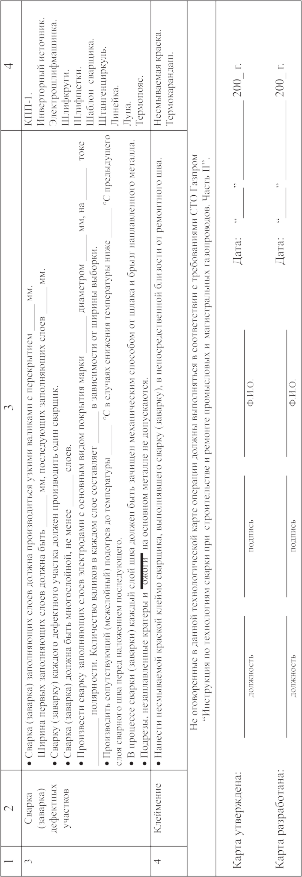

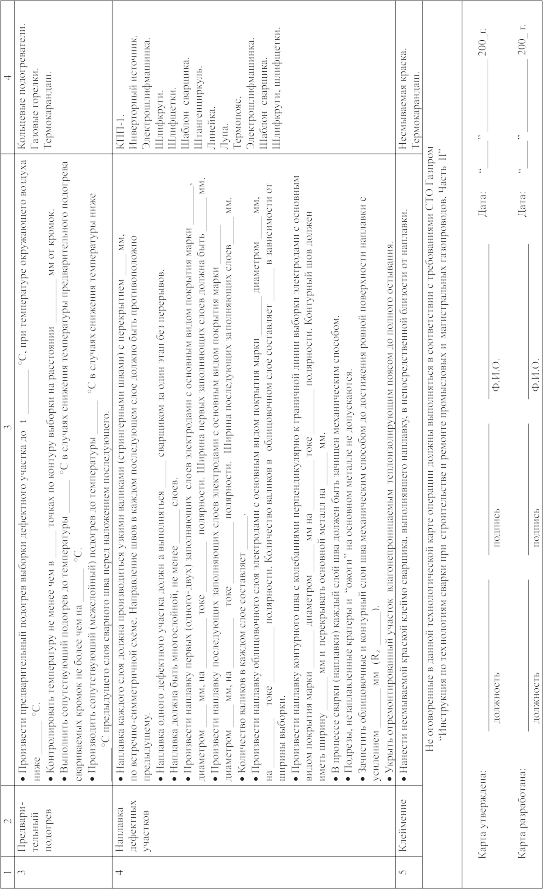

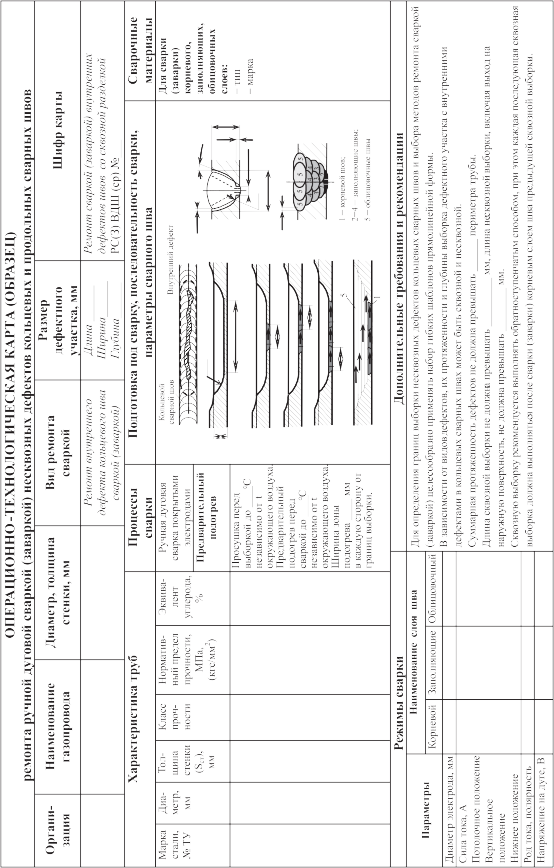

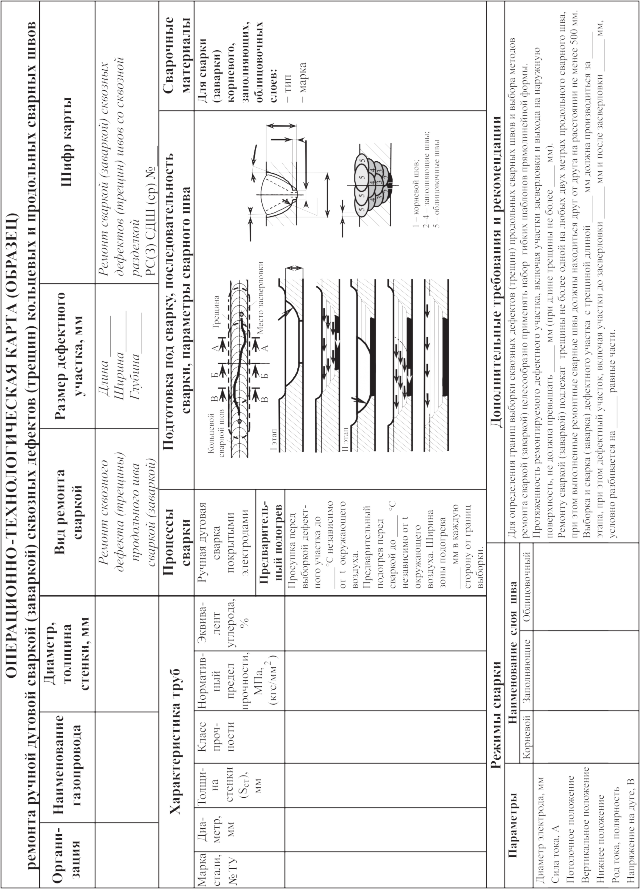

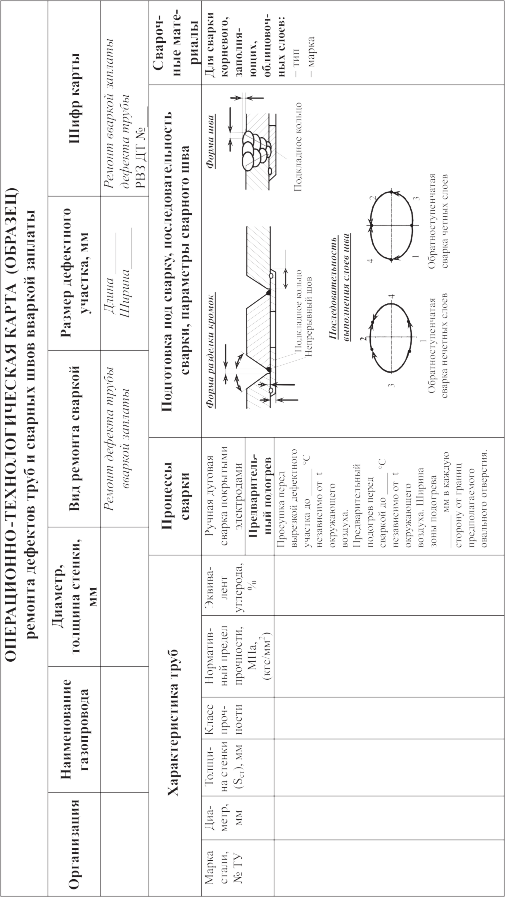

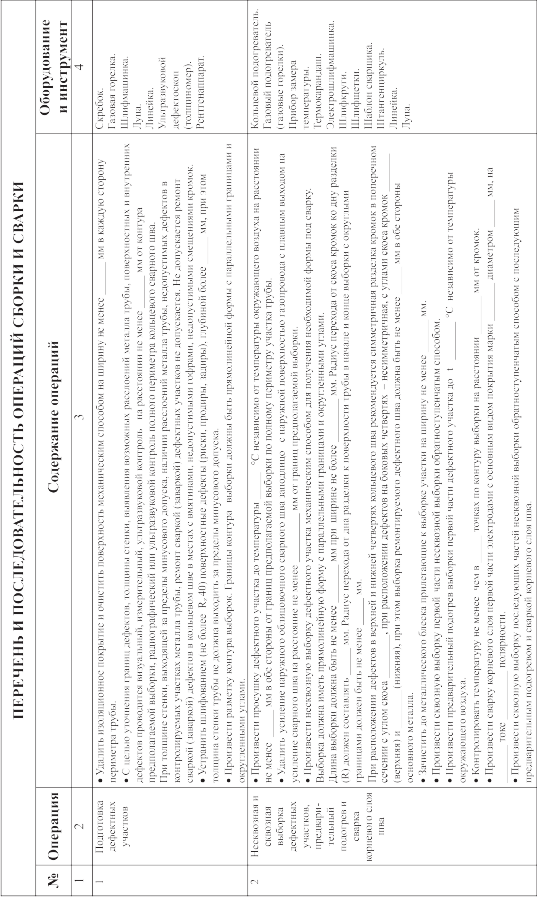

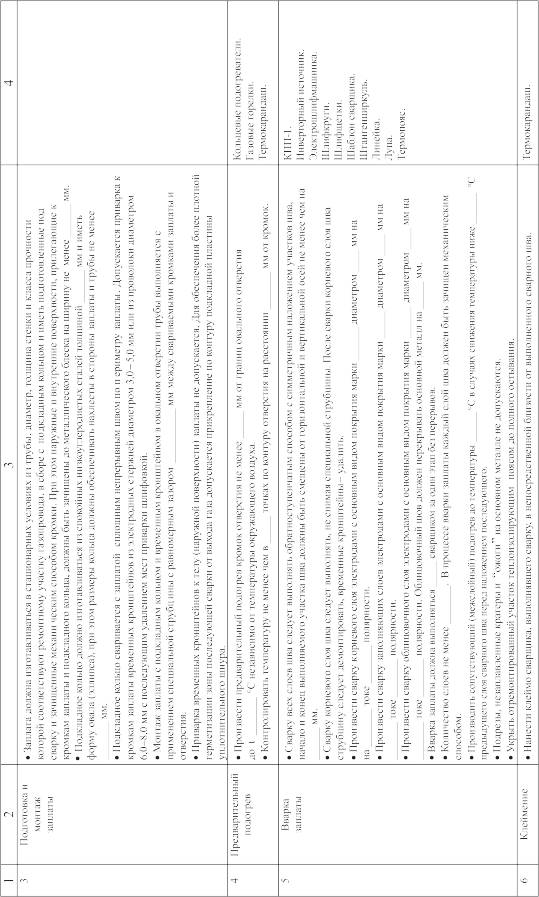

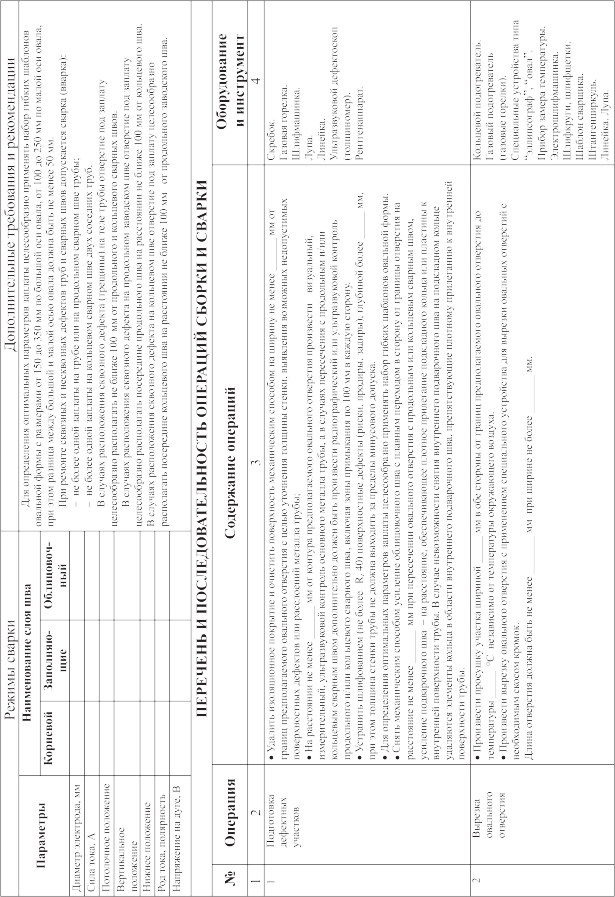

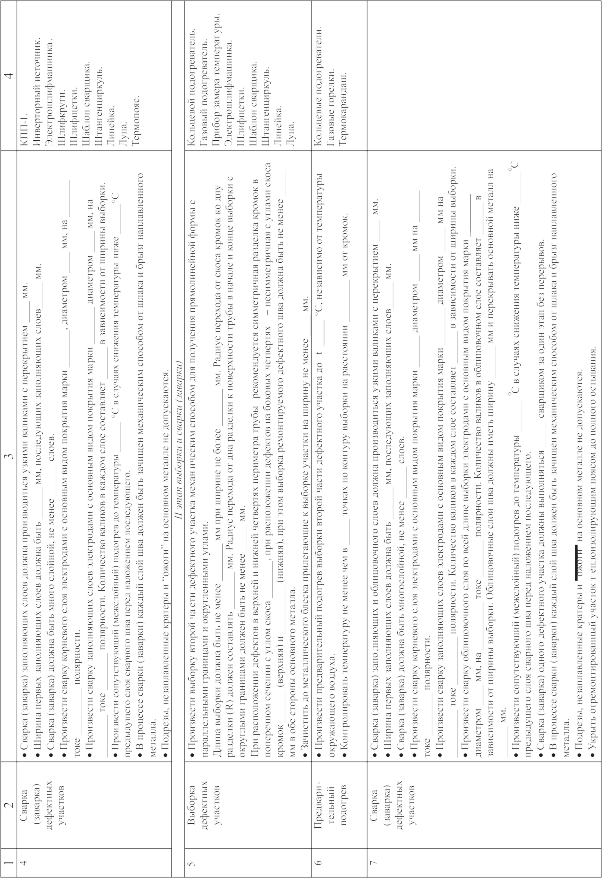

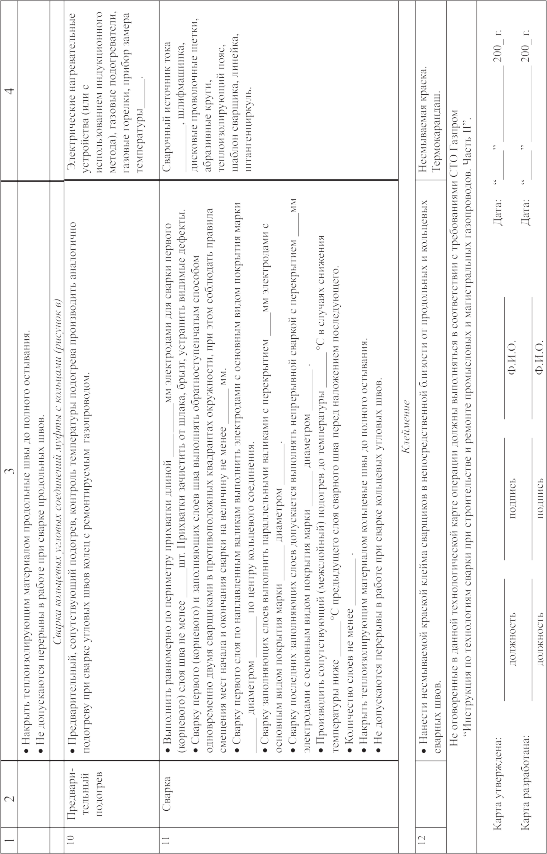

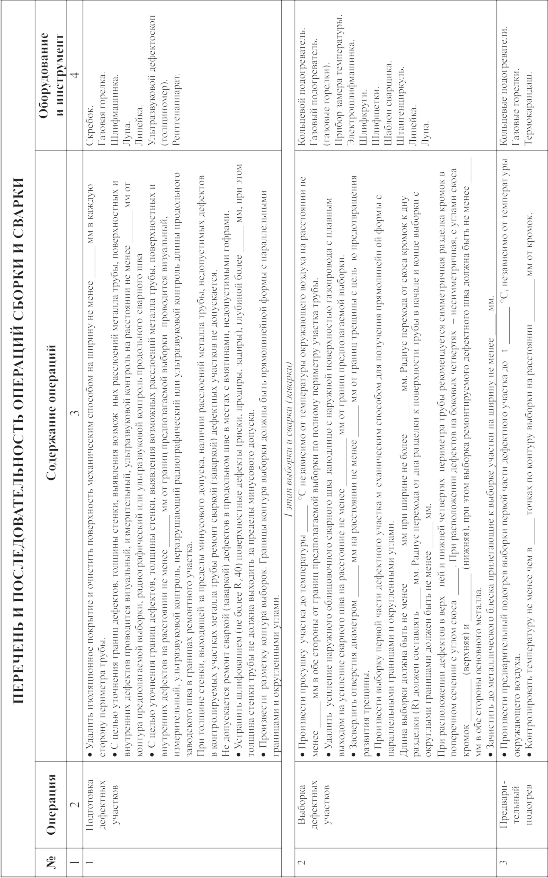

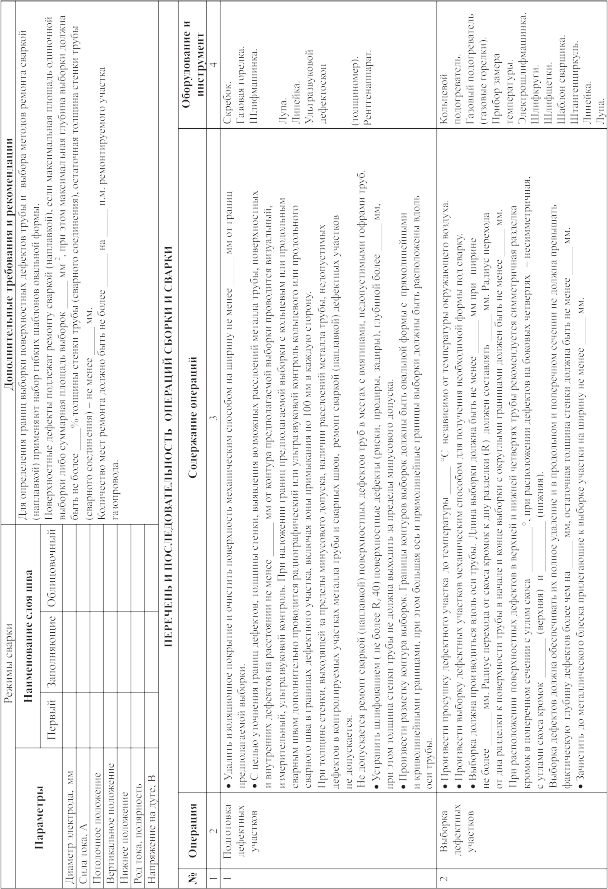

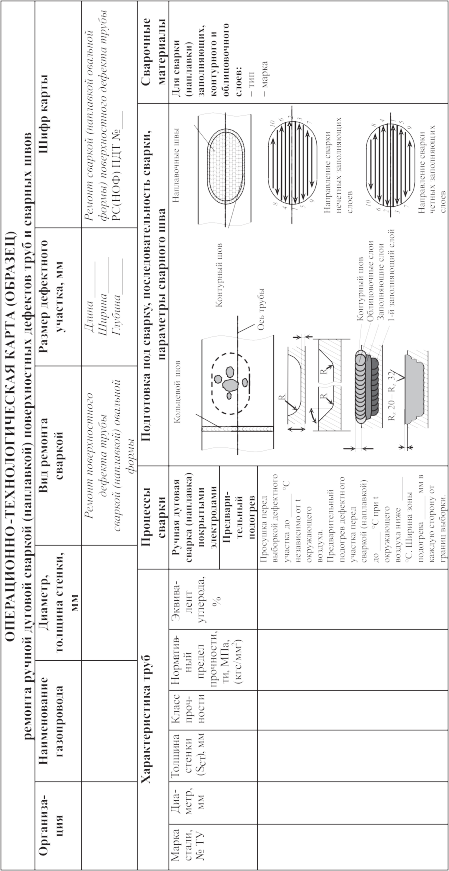

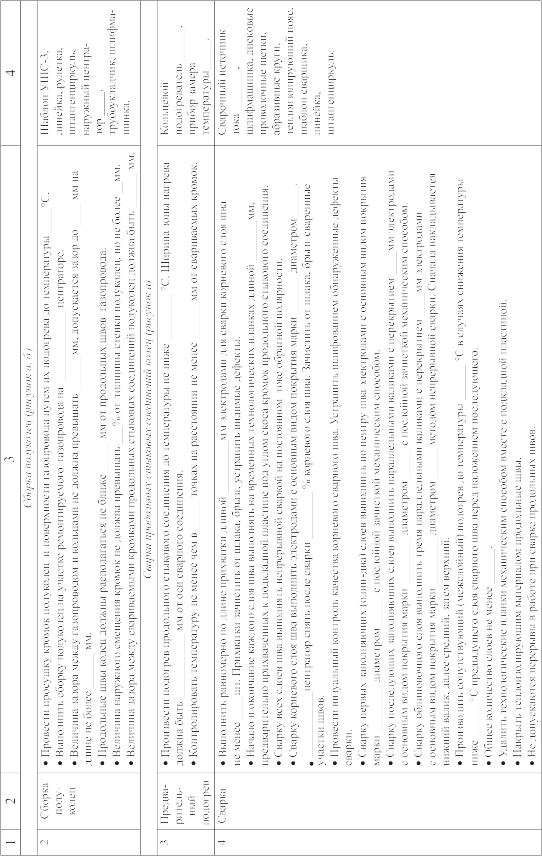

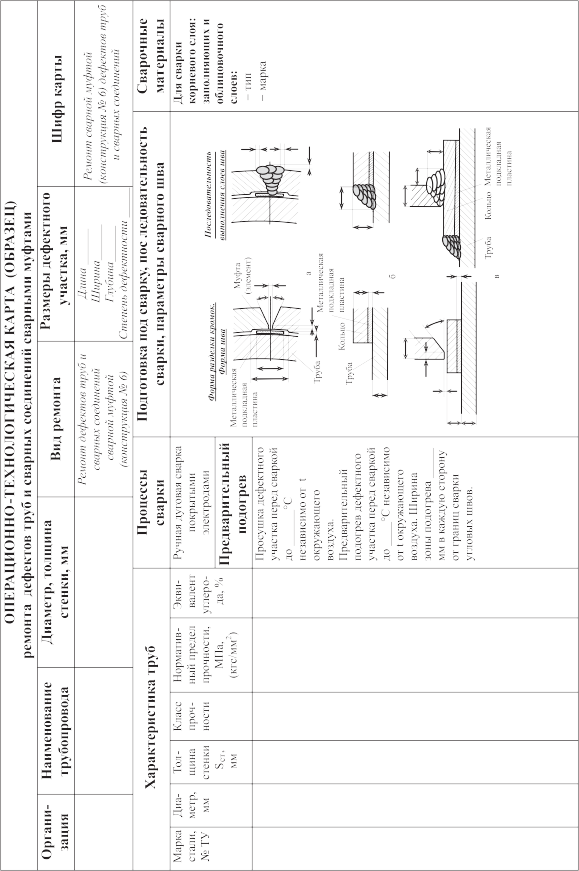

Формы типовых операционно-технологических карт ремонта сваркой газопроводов


















































































Приложение Ж

(рекомендуемое)




Форма акта на ремонт сваркой дефектов труб и сварных соединений газопроводов





(предприятие)




АКТ

на ремонт сваркой дефектов труб и сварных соединений газопроводов

“ ” 200 г.


Мы, нижеподписавшиеся: ответственный руководитель работ





представитель Службы неразрушающего контроля




составили настоящий акт в том, что на ПК




(Ф.И.О., должность)




(Ф.И.О., должность)

км

газопровода категории из труб поставки диаметром с толщиной стенки из стали марки __________________ произведен ремонт дефекта (дефектного участка) с параметрами





Ремонт выполнен методом:




Сварной шов выполнен электродами

электросварщиком

клеймо номер




Сварной шов проконтролирован и признан годным.

методом (ми)

Заключение номер

от “ ” 200 г.




Сварной шов

выполнен электродами

электросварщиком

клеймо номер




Сварной шов проконтролирован и признан годным.

методом (ми)

Заключение номер

от “ “

200 г.




Сведения об изоляции и засыпке Сведения об испытании

Сведения о подключении катодной защиты

Подписи:

Приложение И

(обязательное)




Пример определения степени дефектности газопровода при проведении работ по установке муфты




И.1 Технические характеристики газопровода: наружный диаметр – 530 мм, толщина стенки – 7,0 мм, максимальная глубина дефектов ремонтируемого участка – 3,0 мм (может быть не более 0,7 от толщины стенки, при этом остаточная толщина стенки должна быть не менее 4,0 мм), предел текучести металла трубы по ТУ (т min) – 340 МПа (ст. 09Г2С), величина рабочего давления в газопроводе – не более 5,4 МПа.

И.2 При оценке степени дефектности газопровода определяются кольцевые напряжения (к) в месте установки ремонтной муфты по формуле

Р(D – 2S) , МПа,

Рдоп =

2S

где Р – величина рабочего давления в газопроводе, МПа; D – наружный диаметр газопровода, мм;

S – номинальная толщина стенки газопровода, мм.

Значение степени дефектности газопровода определяется отношением кольцевых напряжений в стенке газопровода (к) к минимальному нормативному пределу текучести металла трубы (т min), который может быть меньше или больше 30 %: (к/т min )  100 %  30 % или (к/т min)  100 % > 30 % и приведены в таблицах 11.12, 11.13.

И.3 Расчет

И.3.1 Для ремонтируемого участка газопровода с толщиной стенки 7,0 мм с максимальным рабочим давлением 5,4 МПа:

к =

5,4  (530 – 2  7,0)





2  7,0

199

= 199 МПа,

к/т min =





340

 100 % = 58 %.

И.3.2 Для ремонтируемого участка газопровода с толщиной стенки 7,0 мм с рабочим проходным давлением 2,5 МПа:

к =

5,4  (530 – 2  7,0)





2  7,0

92,1

= 92,1 МПа,

к/т min =





340

 100 % = 27,1 %.

Приложение К

(обязательное)




Пример расчета максимально допустимого проходного рабочего давления на участке газопровода при проведении работ по установке муфты




К.1 Технические характеристики газопровода: наружный диаметр – 530 мм, толщина стенки – 7,0 мм, коэффициент условий работы участка газопровода III категории – 0,9; максимальная глубина дефектов ремонтируемого участка – 3,0 мм (может быть не более 0,7 от толщины стенки, при этом остаточная толщина стенки должна быть не менее 4,0 мм), предел текучести металла трубы по ТУ – 340 МПа (ст.09Г2С).

К.2 Расчетное допустимое проходное давление на ремонтируемом участке газопровода в месте установки муфты должно быть снижено до величины (не более), определяемой по

формуле

Рдоп =


2 к тS – ) , МПа, Dн




где к – коэффициент условий работы газопровода, принимаемый в зависимости от категории

участка равным 0,9 – для III–IV категорий; 0,75 – для II категории (в случае проведения работ по врезке между участками разных категорий принимается наименьшее значение Рдоп) [12];

т – предел текучести металла трубы газопровода, принимаемый по ТУ на трубы, МПа; S – толщина стенки трубы, мм;

 – глубина дефекта, мм;

Dн – наружный диаметр трубы в месте приварки (по результатам замера), мм. К.3 Расчет

К.3.1 Для ремонтируемого участка газопровода категории III–IV (к = 0,9) толщина стенки – 7,0 мм, максимальная глубина дефектов – 3,0 мм:

2  0,9  340  (7 – 3,0)

Рдоп =

530

= 4,62 МПа.

К.3.2 Для ремонтируемого участка газопровода категории II (к = 0,75): толщина стенки – 9,0 мм, максимальная глубина дефектов – 5,0 мм:

2  0,75  340  (9 – 5,0)

Рдоп =

530

= 3,85 МПа.





* Для случая сквозного дефекта (при  = S) за остаточную толщину стенки трубы должна приниматься толщина стенки временной муфты (хомута) с коэффициентом 0,7 (применительно к конденсатопроводам).
