Всероссийская олимпиада школьников. Технология

Профиль

«Робототехника»

2022‒2023 уч. г. Муниципальный

этап.

10–11

классы

Практический тур

Приложение

Рекомендации по составлению электрической схемы

Схема должна соответствовать устройству участника (должны быть

использованы все элементы, оговорённые в задании)

В схеме используются верные графические обозначения элементов

(см.

Условные графические обозначения элементов)

Функциональные части на схеме изображаются в виде УГО (например:

резистор, кнопка, светодиод и др.). Рекомендуемое соотношение сторон

прямоугольников: 1:1,5; 1:2.

Все соединения проводников обозначаются точкой. Отсутствие точки

говорит о том, что проводники не пересекаются

Все соединения выполняются горизонтальными и вертикальными линиями,

повороты под углом 90

, пересечения проводников под углом 90

Каждый элемент на

принципиальной электрической схеме

подписывается

в соответствии с УГО (условное обозначение и номинал резисторов)

В схеме все используемые порты контроллера Arduino должны быть

подписаны

На схеме должны быть указаны наименования каждой функциональной

части устройства.

Функциональные части и линии электрической связи следует «обозначать».

сплошными линиями одинаковой толщины.

Всероссийская олимпиада школьников. Технология

Профиль

«Робототехника»

2022‒2023 уч. г. Муниципальный

этап.

10–11

классы

Практический тур

Условные графические обозначения элементов:

Источник питания

Резистор (

Светодиод

Кнопка (

S / SW)

Фоторезистор

Потенциометр

Контроллер

Arduino

Всероссийская олимпиада школьников. Технология

Профиль

«Робототехника»

2022‒2023 уч. г. Муниципальный

этап.

10–11

классы

Практический тур

Протокол участника

Код участника __________________

Критерии

Макс.

баллы

Попытка

№1

Попытка

№2

Баллы за

лучшую

попытку

Активный светодиод светится, если ручку

перевести в

соответствующее положение.

Остальные светодиоды не светятся

4 х 3

Яркость светодиода изменяется при

вращении потенциометра и

нажатой

кнопке. Изменяется яркость только

активного светодиода. Остальные не

реагируют на ручку

4 х 4

Взмах руки над фоторезистором

включает и выключает активный

светодиод

Светодиод сохраняет яркость при

переключении

Код программы оптимизирован

(в коде

используются циклы, ветвления)

Читаемость кода (

наличие

комментариев к основным блокам кода,

информативные имена переменных,

выделение отступами циклов и т. д.)

Составлена принципиальная схема

электрических соединений собранного

устройства

(возможно выставление

частичных баллов за критерий)

Устройство собрано верно и аккуратно

(

отсутствуют грубые ошибки при

подключении компонентов, есть доступ

к основным элементам устройства,

схема сборки читаема)

Итого за попытку

Итог

Подпись судьи

________________

Подпись участника

________________

В итоговый результат идёт лучшая попытка из двух.

Максимальная продолжительность одной попытки 2 минуты

Максимальный балл за задание равен 40

ВСЕРОССИЙСКАЯ ОЛИМПИАДА ШКОЛЬНИКОВ

ТЕХНОЛОГИЯ. НАПРАВЛЕНИЕ «ТЕХНИКА, ТЕХНОЛОГИИ

И ТЕХНИЧЕСКОЕ ТВОРЧЕСТВО». 2022–2023 уч. г.

МУНИЦИПАЛЬНЫЙ ЭТАП. 7–8 КЛАССЫ

ОТВЕТЫ И КРИТЕРИИ ОЦЕНИВАНИЯ

Максимальная оценка за работу – 60 баллов.

№

Ответы, решения

Критерии

Общая часть

1 б

1 балл

2 е

1 балл

3 е

1 балл

4 в

1 балл

5 2683

Решение: деталь представляет собой прямоугольник
размером 900 × 500 мм, от которого отрезали
прямоугольник размером 400 × 200 мм. Для простоты
вычисления переведём размеры в дециметры.
900 мм = 9 дм, 500 мм = 5 дм,
400 мм = 4 дм, 300 мм = 3 дм
200 мм = 2 дм, 10 мм = 0,1 дм.
Определим площадь поверхности детали: 9 ∙ 5 – 4 · 2= 37
(дм

Посчитаем объём детали: 37 ∙ 0,1 = 3,7 (дм

Определим массу детали: 3,7 ∙ 725 = 2682,5 ≈ 2683 (г)

2 балла

6 1192

Решение:  определим,  сколько  целых  кусков  обоев
шириной 0,53 м нужно, чтобы оклеить обоями стену:
6,36 : 0,53 = 12 шт.
Посчитаем  число  целых  кусков  обоев,  которые  можно
получить из одного рулона: 10,05 : 2,6 ≈ 3,87 ≈ 3 шт.
Определим минимальное число рулонов обоев: 12 : 3 = 4
шт.
Определим стоимость обоев в рублях: 4 · 298 = 1192 руб

2 балла

Всероссийская олимпиада школьников. Технология. Направление «Техника, технологии

и техническое творчество». 2022–2023 уч. г. Муниципальный этап. 7–8 классы. Критерии оценивания

Специальная часть

а–7; б–3; в–6; г–4; д–5; е–1; ж–2

2 балла за полный ответ, в
остальных случаях – 0 баллов

1 балл

2 балла

1 балл

а, б, в, г

1 балл за полный ответ, в
остальных случаях – 0 баллов

1 балл

2 балла

1 балл

б, в

1 балл за полный ответ, в
остальных случаях – 0 баллов

1 балл

Всероссийская олимпиада школьников. Технология. Направление «Техника, технологии

и техническое творчество». 2022–2023 уч. г. Муниципальный этап. 7–8 классы. Критерии оценивания

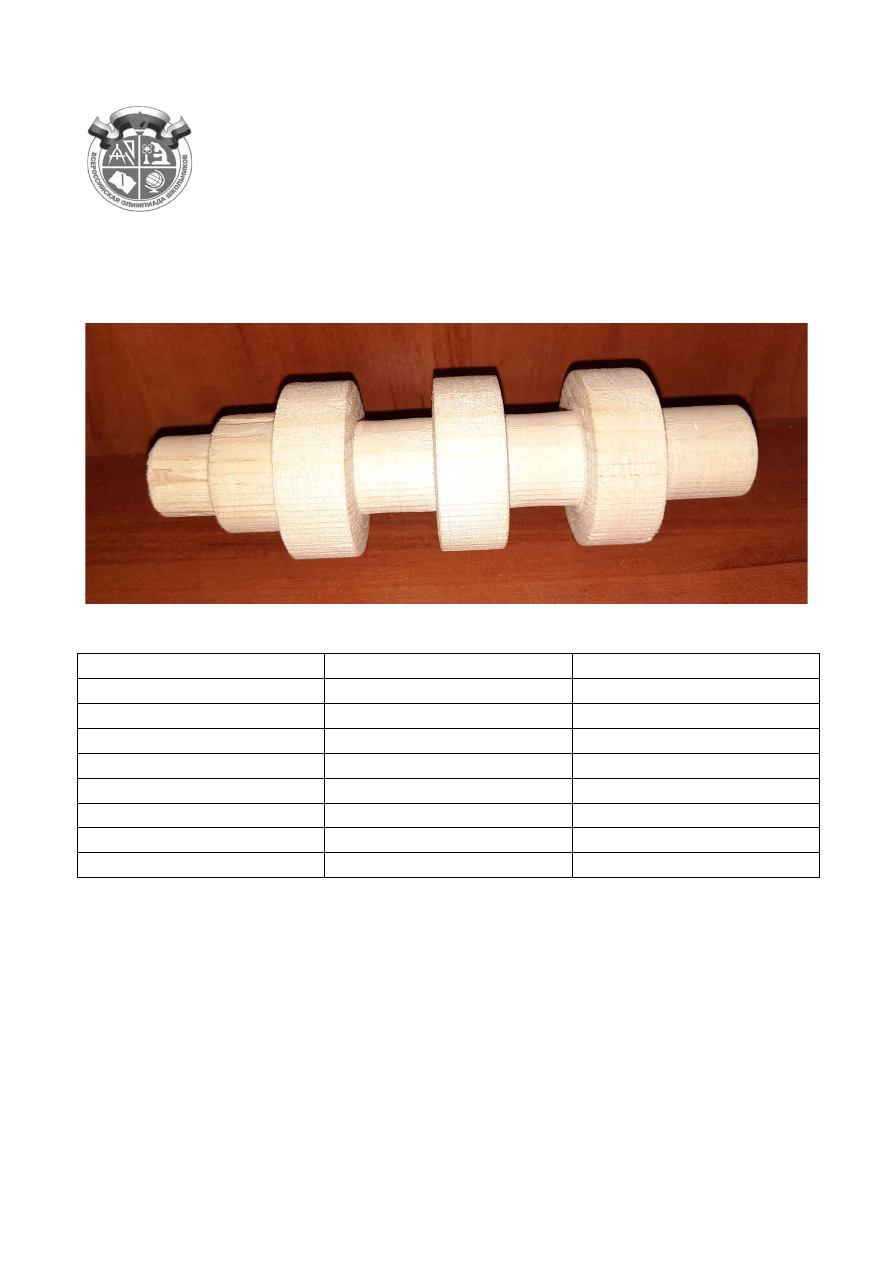

Компоненты творческого задания
1. Габаритные размеры изделия.
2. Материал изготовления и его
характерные свойства (конкретизация
породы древесины и свойств).
3. Инструменты, применяемые для
разметки и измерения изделия.
4. Инструменты, применяемые для
изменения формы, размеров и свойств
материалов.
5. Применяемые приспособления.
6. Применяемая(-ые) технологическая(-ую)
машина(-ы).
7. Выполняемые технологические
операции.
8. Предлагаемый вид декоративной
отделки данного изделия

8 баллов за полный ответ.
Каждый компонент
оценивается комплексно (на
соответствие с другими
компонентами)
и максимум в 1 балл.
Определённые габаритные
размеры, выбранные
материалы, указанные
технологические операции и
предлагаемые компоненты
технологии изготовления
должны обеспечивать
возможность изготовления
предлагаемого изделия
выбранным способом
и его дальнейшее
функционирование
в соответствии с указанным в
задании назначением.
Применяемые при
формулировке ответа термины
и понятия должны быть
технически грамотными

Письменное представление проекта

17 баллов

26. Критерии оценки письменного представления проекта

№

Вопрос

Критерии оценки

Макси-

мальный

балл

Название проекта

Название должно иметь
логическую связь с содержанием
проекта, быть достаточно
лаконично и понятно
сформулированным в виде
законченного словосочетания или
фразы

Всероссийская олимпиада школьников. Технология. Направление «Техника, технологии

и техническое творчество». 2022–2023 уч. г. Муниципальный этап. 7–8 классы. Критерии оценивания

Назначение проектного
изделия и области его
применения

Участник олимпиады должен
чётко представлять назначение
своего проекта и основные
области применения проектного
изделия – 3 балла.
Участник олимпиады определяет
только некоторые из возможных
областей применения проектного
изделия и не может чётко
сформулировать его назначение –
2 балла.
Сформулированы только
назначение или области
применения – 1 балл

Какие материалы
используются
для изготовления проектного
изделия и почему?

Участник олимпиады
продемонстрировал умение
подбирать конструкционные
материалы с учётом
функциональности, доступности,
экономичности и т. д. в полной
степени – 3 балла.
Частично – 2 балла.
Указаны только материалы, без
объяснений применения – 1 балл

Назовите характеристики
источников энергии,
использованных в процессе
реализации проекта,
или необходимых для
функционирования
проектного изделия
(при наличии)

Требуется для понимания ответа
на вопрос о функциональных
элементах проектного изделия.
Если проект предполагает
наличие источников энергии
и участник указывает
характеристики источников
энергии – 0,5 балла,
не указывает – 0 баллов. Если
проект не предполагает наличие
источников энергии и участник
указал это, то – 0,5 балла.
В остальных случаях – 0 баллов

0,5

Габаритные размеры
проектного изделия

Указаны габаритные размеры
изделия – 1 балл.
Не указаны габаритные размеры
изделия – 0 баллов

Всероссийская олимпиада школьников. Технология. Направление «Техника, технологии

и техническое творчество». 2022–2023 уч. г. Муниципальный этап. 7–8 классы. Критерии оценивания

Назовите основные
технологические операции,
необходимые для
изготовления проектного
изделия

Указаны технически верные
названия технологических
операций – 1 балл.
Указаны ошибочные термины
в названиях технологических
операций – 0 баллов.
(Вопрос необходим для
определения верно выбранных
в вопросе 9 инструментов.)

Назовите основные
функциональные элементы
(части) Вашего проектного
изделия

Умение определить основные
части изделия, те детали, без
которых создать изделие
невозможно. Соотнесение оценки
автора проекта с содержанием
всего проекта в целом
(соответствует – 2 балла,
отчасти – 1 балл, не соответ-
ствует – 0 баллов)

Назовите технологические
машины, применённые Вами
в процессе реализации
проекта (в случае
использования)

Если проект предполагает
наличие технологических машин
и участник их указывает,
то 0,5 балла,
не указывает – 0 баллов. Если
проект не предполагает наличие
технологических машин и
участник указал это, то –
0,5 балла.
В остальных случаях – 0 баллов.
(Требуется для понимания ответа
на вопрос № 9 о необходимых
инструментах и на вопрос № 6
о применённых технологических
операциях.)

0,5

ВСЕРОССИЙСКАЯ ОЛИМПИАДА ШКОЛЬНИКОВ

ТЕХНОЛОГИЯ. НАПРАВЛЕНИЕ «ТЕХНИКА, ТЕХНОЛОГИИ

И ТЕХНИЧЕСКОЕ ТВОРЧЕСТВО». 2022–2023 уч. г.

МУНИЦИПАЛЬНЫЙ ЭТАП. 9 КЛАСС

ОТВЕТЫ И КРИТЕРИИ ОЦЕНИВАНИЯ

Максимальная оценка за работу – 60 баллов.

Общая часть

№

Ответы, решения

Критерии

1 г

1 балл

2 з

1 балл

3 б

1 балл

4 б

1 балл

5 5033

Решение:  деталь  представляет  собой  сектор  окружности
диаметром  1000  мм,  градусная  мера  которого  равна  270°  (3/4
круга),  и  квадрат,  длина  стороны  которого  равна  500  мм.  Для
простоты вычисления переведём размеры в метры: 1000 мм = 1 м,
500 мм = 0,5 м, 8 мм = 0,008 м.
Определим площадь поверхности детали:

3,14 ∙ 0,5 ∙ 0,5 ∙ 0,75 + 0,5 ∙ 0,5 ≈ 0,83875 (м

Посчитаем объём детали: 0,83875 ∙ 0,008 ≈ 0,00671 (м

Определим массу детали: 0,00671 ∙ 750 ≈ 5, 0325 кг ≈ 5033 (г)

2 балла

6 2836

Решение: определим, сколько кусков обоев шириной 0,7 м
нужно, чтобы оклеить обоями стену: 5,6 м : 0,7 м = 8 шт.
Посчитаем число целых кусков обоев, которые можно
получить из одного рулона: 8,2 : 3 ≈ 2,73 ≈ 2 шт.
Определим минимальное число рулонов обоев: 8 : 2 = 4 шт.
Определим стоимость обоев в рублях:
4 · 709 = 2836 руб

2 балла

Всероссийская олимпиада школьников. Технология. Направление «Техника, технологии и техническое

творчество» 2022–2023 уч. г. Муниципальный этап. 9 класс. Критерии оценивания

Специальная часть

№

Ответы, решения

Критерии

1 балл

1 – б, 2 – а, 3 – в

1 балл за полный ответ,
в остальных случаях –
0 баллов

1 балл

140 или 180

2 балла

регулируемая планшайба /
планшайба / самоцентрирующийся
патрон / самоцентрирующийся
патрон Лонгворта

1 балл

окна – 5 шт., двери – 6 шт.,
лестницы – 1 шт., площадь тамбура
2,25 кв.м.

1 балл за полный ответ,
в остальных случаях –
0 баллов

шкант; шканты, нагели

1 балл

а, б

1 балл за полный ответ,
в остальных случаях –
0 баллов

1 балл

Всероссийская олимпиада школьников. Технология. Направление «Техника, технологии и техническое

творчество» 2022–2023 уч. г. Муниципальный этап. 9 класс. Критерии оценивания

Компоненты творческого задания
1. Габаритные размеры изделия.
2. Материал изготовления и его
характерные свойства
(конкретизация породы древесины
и свойств).
3. Инструменты, применяемые
для разметки и измерения изделия.
4. Инструменты, применяемые
для изменения формы, размеров
и свойств материалов.
5. Применяемые приспособления.
6. Применяемая(-ые)
технологическая(-ие) машина(-ы).
7. Выполняемые технологические
операции.
8. Предлагаемый вид декоративной
отделки данного изделия

8 баллов за полный ответ.
Каждый компонент оценивается
комплексно (на соответствие
с другими компонентами)
и максимум в 1 балл.
Определённые габаритные размеры,
выбранные материалы, указанные
технологические операции
и предлагаемые компоненты
технологии изготовления должны
обеспечивать возможность
изготовления предлагаемого изделия
выбранным способом и его
дальнейшее функционирование
в соответствии с указанным
в задании назначением.
Применяемые при формулировке
ответа термины и понятия должны
быть технически грамотными

Письменное представление проекта 17 баллов

27. Критерии оценки письменного представления проекта

№

Вопрос

Критерии оценки

Макси-

мальный

балл

Название проекта

Название должно иметь логическую
связь с содержанием проекта, быть
достаточно лаконично и понятно
сформулированным в виде
законченного словосочетания или
фразы

Всероссийская олимпиада школьников. Технология. Направление «Техника, технологии и техническое

творчество» 2022–2023 уч. г. Муниципальный этап. 9 класс. Критерии оценивания

Назначение
проектного изделия
и области его
применения

Участник олимпиады должен чётко
представлять назначение своего
проекта и основные области
применения проектного изделия –
3 балла.
Участник олимпиады определяет
только некоторые из возможных
областей применения проектного
изделия и не может чётко
сформулировать его назначение – 2
балла.
Сформулированы только назначение
или области применения – 1 балл

Какие материалы ис-
пользуются для
изготовления
проектного изделия
и почему?

Участник олимпиады
продемонстрировал умение подбирать
конструкционные материалы с учётом
функциональности, доступности,
экономичности и т. д. в полной
степени – 3 балла.
Частично – 2 балла.
Указаны только материалы, без
объяснений применения – 1 балл

Назовите
характеристики
источников энергии,
использованных
в процессе
реализации проекта,
или необходимых для
функционирования
проектного изделия
(при наличии)

Требуется для понимания ответа
на вопрос о функциональных
элементах проектного изделия.
Если проект предполагает наличие
источников энергии и участник
указывает характеристики источников
энергии – 0,5 балла,
не указывает – 0 баллов. Если проект
не предполагает наличие источников
энергии и участник указал это, то –
0,5 балла. В остальных случаях –
0 баллов

0,5

Габаритные размеры
проектного изделия

Указаны габаритные размеры
изделия – 1 балл.
Не указаны габаритные размеры
изделия – 0 баллов

Всероссийская олимпиада школьников. Технология. Направление «Техника, технологии и техническое

творчество» 2022–2023 уч. г. Муниципальный этап. 9 класс. Критерии оценивания

Назовите основные
технологические
операции,
необходимые
для изготовления
проектного изделия

Указаны технически верные названия
технологических
операций – 1 балл.
Указаны ошибочные термины
в названиях технологических операций
– 0 баллов.
(Вопрос необходим для определения
верно выбранных в вопросе
9 инструментов.)

Назовите основные
функциональные
элементы (части)
Вашего проектного
изделия

Умение определить основные части из-
делия, те детали, без которых создать
изделие невозможно. Соотнесение
оценки автора проекта с содержанием
всего проекта в целом (соответствует –
2 балла, отчасти – 1 балл, не соответ-
ствует – 0 баллов)

Назовите
технологические
машины,
применённые Вами в
процессе реализации
проекта
(в случае
использования)

Если проект предполагает наличие
технологических машин и участник их
указывает, то 0,5 балла, не указывает –
0 баллов. Если проект не предполагает
наличие технологических машин и
участник указал это, то – 0,5 балла.
В остальных случаях – 0 баллов.
(Требуется для понимания ответа
на вопрос № 9 о необходимых
инструментах и на вопрос № 6
о применённых технологических
операциях.)

0,5

Назовите
инструменты,
необходимые Вам
для изготовления
проектного изделия
(при применении
только аддитивных
технологий –
программы)

Автор проекта умеет
классифицировать инструменты
(программы) по назначению, давать им
технически верные названия и
понимает необходимость их
применения в ходе проектной
практической деятельности – 2 балла.
Инструменты (программы) указаны
частично – 1 балл.
Указаны неверные или
несоответствующие предлагаемым
технологическим операциям названия
инструментов (программ) – 0 баллов

ВСЕРОССИЙСКАЯ ОЛИМПИАДА ШКОЛЬНИКОВ

ТЕХНОЛОГИЯ. НАПРАВЛЕНИЕ «ТЕХНИКА, ТЕХНОЛОГИИ

И ТЕХНИЧЕСКОЕ ТВОРЧЕСТВО». 2022–2023 уч. г.

МУНИЦИПАЛЬНЫЙ ЭТАП. 10–11 КЛАССЫ

ОТВЕТЫ И КРИТЕРИИ ОЦЕНИВАНИЯ

Максимальная оценка за работу – 60 баллов.

Общая часть

№

Ответы, решения

Критерии

1 г

1 балл

2 з

1 балл

3 б

1 балл

4 б

1 балл

5 5033

3,14 ∙ 0,5 ∙ 0,5 ∙ 0,75 + 0,5 ∙ 0,5 ≈ 0,83875 (м

Посчитаем объём детали: 0,83875 ∙ 0,008 ≈ 0,00671 (м

Определим массу детали: 0,00671 ∙ 750 ≈ 5, 0325 кг ≈ 5033 (г)

2 балла

6 2836

2 балла

Всероссийская олимпиада школьников. Технология. Направление «Техника, технологии и техническое

творчество» 2022–2023 уч. г. Муниципальный этап. 10–11 классы. Критерии оценивания

Специальная часть

№

Ответы, решения

Критерии

1 балл

а; б

1 балл за полный ответ,
в остальных случаях – 0 баллов

1 балл

в, д

1 балл за полный ответ,
в остальных случаях – 0 баллов

1 балл

Диодов – 2, сопротивлений – 4

1 балл за полный ответ,
в остальных случаях – 0 баллов

1 балл

1–б; 2–в; 3–а

1 балл за полный ответ,
в остальных случаях – 0 баллов

1 балл

а–3; б–2; в–4; г–1

1 балл за полный ответ,
в остальных случаях – 0 баллов

1 балл

Германий

1 балл

10 баллов за полный ответ.
Каждый компонент оценивается
комплексно
(на соответствие с другими
компонентами) и максимум
в 1 балл.
Определённые габаритные
размеры, выбранные материалы,
указанные технологические
операции

Всероссийская олимпиада школьников. Технология. Направление «Техника, технологии и техническое

творчество» 2022–2023 уч. г. Муниципальный этап. 10–11 классы. Критерии оценивания

5. Применяемые приспособления.
6. Применяемые технологические
машины.
7. Выполняемые технологические
операции
8. Способ соединения деталей
изделия.
9. Способ(-ы) улучшения
долговечности изделия.
10. Вид декоративной отделки
данного изделия

и предлагаемые компоненты
технологии изготовления должны
обеспечивать возможность
изготовления предлагаемого
изделия выбранным способом и его
дальнейшее функционирование
в соответствии с указанным
в задании назначением.
Применяемые при формулировке
ответа термины и понятия должны
быть технически грамотными

Письменное представление проекта

17 баллов

27. Критерии оценки письменного представления проекта

№

Вопрос

Критерии оценки

Макси-

мальный

балл

Название проекта

Название должно иметь логическую
связь с содержанием проекта, быть
достаточно лаконично и понятно
сформулированным в виде
законченного словосочетания или
фразы.

Назначение
проектного изделия
и области его
применения

Участник олимпиады должен чётко
представлять назначение своего
проекта и основные области
применения проектного изделия –
3 балла.
Участник олимпиады определяет
только некоторые из возможных
областей применения проектного
изделия и не может чётко
сформулировать его назначение –
2 балла.
Сформулированы только назначение
или области применения – 1 балл

Всероссийская олимпиада школьников. Технология. Направление «Техника, технологии и техническое

творчество» 2022–2023 уч. г. Муниципальный этап. 10–11 классы. Критерии оценивания

Какие материалы ис-
пользуются для
изготовления
проектного изделия
и почему?

Участник олимпиады
продемонстрировал умение
подбирать конструкционные
материалы с учётом функциональ-
ности, доступности, экономичности
и т. д. в полной степени – 3 балла.
Частично – 2 балла.
Указаны только материалы,
без объяснений применения – 1 балл

Назовите
характеристики
источников энергии,
использованных
в процессе реализации
проекта, или
необходимых для
функционирования
проектного изделия
(при наличии)

Требуется для понимания ответа
на вопрос о функциональных
элементах проектного изделия.
Если проект предполагает наличие
источников энергии и участник
указывает характеристики
источников энергии – 0,5 балла,
не указывает – 0 баллов. Если проект
не предполагает наличие источников
энергии и участник указал это, то –
0,5 балла. В остальных случаях –
0 баллов

0,5

Габаритные размеры
проектного изделия

Указаны габаритные размеры
изделия – 1 балл.
Не указаны габаритные размеры
изделия – 0 баллов

Назовите основные
технологические
операции,
необходимые
для изготовления
проектного изделия

Указаны технически верные названия
технологических
операций – 1 балл.
Указаны ошибочные термины
в названиях технологических
операций – 0 баллов.
(Вопрос необходим для определения
верно выбранных в вопросе
9 инструментов.)

Назовите основные
функциональные
элементы (части)
Вашего проектного
изделия

Умение определить основные части
изделия, те детали, без которых
создать изделие невозможно.
Соотнесение оценки автора проекта
с содержанием всего проекта в целом
(соответствует – 2 балла, отчасти –
1 балл, не соответствует – 0 баллов

Всероссийская олимпиада школьников. Технология. Направление «Техника, технологии и техническое

творчество» 2022–2023 уч. г. Муниципальный этап. 10–11 классы. Критерии оценивания

Назовите
технологические
машины, применённые
Вами в процессе
реализации проекта
(в случае
использования)

Если проект предполагает наличие
технологических машин и участник
их указывает, то 0,5 балла,
не указывает – 0 баллов. Если проект
не предполагает наличие
технологических машин и участник
указал это, то – 0,5 балла.
В остальных случаях – 0 баллов.
(Требуется для понимания ответа
на вопрос № 9 о необходимых
инструментах и на вопрос № 6
о применённых технологических
операциях.)

0,5

Автор проекта умеет
классифицировать инструменты
(программы) по назначению, давать
им технически верные названия
и понимает необходимость их
применения в ходе проектной
практической деятельности –
2 балла.
Инструменты (программы) указаны
частично – 1 балл.
Указаны неверные или
несоответствующие предлагаемым
технологическим операциям названия
инструментов (программ) – 0 баллов

В чём, по вашему
мнению, заключается
новизна проекта?

Проект обладает объективной
новизной – 2 балла.
Проект обладает субъективной
новизной – 1 балл.
Проект не обладает новизной –
0 баллов

Представьте расчёты
себестоимости Вашего
проекта

Есть верные расчёты – 1 балл, нет
расчётов – 0 баллов

Итого 17 баллов

ВСЕРОССИЙСКАЯ ОЛИМПИАДА ШКОЛЬНИКОВ

ТЕХНОЛОГИЯ. 2022

–

2023 уч. г.

МУНИЦИПАЛЬНЫЙ ЭТАП. 7

–

8 КЛАССЫ

Профиль

Техника, технологии и техническое творчество

Практический тур

Ручная деревообработка

Сконструируйте и изготовьте декоративную модель скворечника.

Рис

. 1

Технические задания и условия

Упростите (оптимизируйте) предложенную на изображении (Рис

1) модель.

Используйте в качестве ориентира следующую схему конструкции.

Изготовьте указанные на изображении и конкретизированные в таблице

детали модели. Сборка изделия техническим заданием не предусмотрена.

Всероссийская олимпиада школьников. Технология. Профиль

Техника, технологии

техническое творчество

» 2022–

2023 уч. г. Муниципальный этап. 7

–

8 классы

мм: габаритный размер толщины выбирается участником самостоятельно

в соответствии с размерами предоставленной заготовки.

На основе представленных данных выполните чертёж основного корпусного

элемента изделия с отверстием диаметром 10 мм.

Выполните чертёж

в масштабе

М 1:1.

Декоративный элемент конструкции должен иметь меньшие габаритные

размеры чем основной корпусной элемент. Для изготовления основного

корпусного элемента и декоративного элемента предоставляется 1 заготовка.

. Для изготовления углового и

горизонтально элементов предоставляется

1 заготовка.

Угловой элемент конструкции выполняется из двух деталей и шканта.

Соединение деталей должно быть выполнено в полдерева с креплением при

помощи круглого цилиндрического шканта под углом 90°.

Клей для соединения элементов модели не применяется. Сборка изделия

не производится.

Выполните декоративную отделку готового изделия при помощи цветных

карандашей.

Предельные отклонения на все размеры готового изделия ±1 мм.

Название

детали

Форма детали

Материал

изготовления

Размерные

габаритные

характеристики

Конструктивные

особенности

Основной

корпусной

элемент

Пятиугольник

Фанера

Высота детали

175 мм.

Ширина детали

140

мм

Наличие отверстия

диаметром

10 мм

Горизонтальный

элемент изделия

Прямоугольный

параллелепипед

Доска

Длина

детали

170 мм.

Высота (ширина)

20 мм.

Толщина

мм

Точное

соответствие

заданной форме по

всей длине

Угловой

элемент изделия

Прямоугольный

параллелепипед

в средней части

Доска

Длина 140 мм

Ширина

(Высота) 20 мм

Толщина

мм

Подготовка торцов

деталей к

соединению

вполдерева под

углом 90 °

Угловой

элемент изделия

Прямоугольный

параллелепипед

в средней части

Доска

Длина

детали

140 мм.

Ширина (высота)

20 мм.

Толщина

мм

Шкант

Цилиндр

Доска

Диаметр от 5 до

8 мм

Выполнение

торцевых фасок

Декоративный

элемент

Правильный

пятиугольник

Высоту детали

определите

самостоятельно

Всероссийская олимпиада школьников. Технология. Профиль

Техника, технологии

техническое творчество

» 2022–

2023 уч. г. Муниципальный этап. 7

–

8 классы

Карта пооперационного контроля

Логин участника

V _ _._ _ _._ _ _

№

п/п

Критерии оценки

Количество

баллов

Количество

баллов,

выстав

ленных

членами

жюри

Наличие рабочей формы (халат, головной

убор)

1 балл

Соблюдение правил безопасных приёмов

работы

1 балл

Культура труда: порядок на рабочем

месте

1 балл

Разработка чертежа: простановка

габаритных размеров изделия и размеров

отверстия

5 баллов

Технология изготовления изделия:

29 баллов

–

разметка заготовок в соответствии

чертежом и табличными размерными

данными

3 балла

–

точность изготовления корпуса (в

соответствии с чертежом, без учёта

отверстия)

5 баллов

–

качество и точность выполнения

отверстия (в соответствии с чертежом)

2 балла

–

точность и качество изготовления

соединения в полдерева для углового

элемента (наличие шканта учитывается

3б)

10 баллов

–

соответствие деталей углового элемента

табличным размерным данным

4 балла (по

2 балла на

деталь)

–

соответствие горизонтального элемента

изделия табличным размерным данным

3 балла

–

выполнение декоративного элемента в

соответствии с условиями

2 балла

Дизайн изделия

1 балл

Уборка рабочего места

1 балл

Время изготовления

–

180 минут

1 балл

Итого

40 баллов

ВСЕРОССИЙСКАЯ ОЛИМПИАДА ШКОЛЬНИКОВ

ТЕХНОЛОГИЯ. 2022

–

2023 уч. г.

МУНИЦИПАЛЬНЫЙ ЭТАП. 7

–

8 КЛАССЫ

Профиль

Техника, технологии и техническое творчество

Практический тур

Ручная обработка металла

Изготовьте плоскую деталь амбарной накладки для замка

(количество – 1 шт).

Рисунок основных деталей накладки для замка

Технические задания и условия

С помощью представленного изображения разработайте

чертёж плоской

накладки

для замка

в масштабе М1:1.

Материал изготовления

–

сталь Ст3.

Толщина заготовки 2 мм.

Габаритные размеры:

длина

А =

100±

0,5 мм, ширина

= 30±

0,5 мм, толщина

2 мм.

В накладке выполните

прямоугольный паз.

Расположение и размер паза

определите самостоятельно. Учтите, что ширина выпуклого элемента амбарной

накладки для замка составляет 4 мм, а радиус

её закругления равен 8 мм

Форму внешнего контура детали сохраните. Все необходимые радиусы

закругления углов

детали определите

самостоятельно и укажите

на чертеже.

Изготовьте

деталь по чертежу и заданным размерам.

Финишная чистовая обработка одной плоскости и кромок до металли

ческого блеска

Предельные отклонения готовых изделий ±0,5 мм.

Образец детали используйте, как основу для построения указанного

в условиях формообразования предмета.

Всероссийская олимпиада школьников. Технология. Профиль

Техника, технологии

техническое творчество

» 2022–

2023 уч. г. Муниципальный этап. 7

–

8 классы

Карта пооперационного контроля

Логин участника

V _ _._ _ _._ _ _

№

п/п

Критерии оценки

Коли

чество

баллов

Количест

во баллов,

выстав

ленных

членами

жюри

Наличие рабочей формы (халат, головной

убор)

1 балл

Соблюдение правил техники безопасности

1 балл

Культура труда (порядок

на рабочем месте,

эргономичность)

1 балл

Подготовка рабочего места, материала,

инструментов

1 балл

Разработка чертежа детали: простановка

габаритных размеров, размеров

конструктивных элементов

баллов

Технология изготовления изделия:

баллов

–

разметка заготовки в соответствии

с чертежом

балла

–

технологическая последовательность изго

товления изделия в соответствии с чертежом

балла

–

разметка и сверление отверстий для паза

балла

–

выполнение первого большого паза

10 баллов

–

форма и размеры внешнего контура

5 баллов

–

соответствие детали габаритным размерам

3 балла

–

качество и чистовая обработка готового из

делия

3 балла

Уборка рабочего места

1 балл

Время изготовления

–

1820 минут

1 балл

Итого

40 баллов

Председатель:

Члены жюри

ВСЕРОССИЙСКАЯ ОЛИМПИАДА ШКОЛЬНИКОВ

ТЕХНОЛОГИЯ. 2022

–

2023 уч. г.

МУНИЦИПАЛЬНЫЙ ЭТАП. 7

–

8 КЛАССЫ

Профиль

Техника, технологии и техническое творчество

Практический тур

Механическая обработка древесины

Сконструируйте и изготовьте деревянный вал.

Ступенчатый деревянный вал

Номер ступени

Внешний диаметр

Длина ступени

17 мм

15 мм

25 мм

15 мм

37 мм

15 мм

20 мм

15 мм

37 мм

15 мм

20 мм

15 мм

37 мм

мм

20 мм

Ступени считать слева направо

Технические задания и условия

С помощью представленного изображения

и табличных данных разработайте

чертёж деревянного вала (1 шт.):

–

материал изготовления

–

брусок 45 × 45 мм (сосна, ель);

–

габаритные размеры вала: длина 125±1 мм, диаметр 37±1 мм.

Выполните чертёж в масштабе 1:1.

Изготовьте изделие по чертежу.

Предельные отклонения размеров готового изделия ±1 мм.

Всероссийская олимпиада школьников. Технология. Профиль

Техника, технологии

техническое творчество

» 2022–

2023 уч. г. Муниципальный этап. 7

–

8 классы

Карта пооперационного контроля

Логин участника

V _ _._ _ _._ _ _

№

п/п

Критерии оценки

Количество

баллов

Количество

баллов,

выстав

ленных

членами

жюри

Наличие рабочей формы (халат, головной

убор, защитные очки)

1 балл

Соблюдение правил безопасных приёмов

работы

1 балл

Культура труда: порядок на рабочем

месте.

1 балл

Подготовка станка, инструментов

1 балл

Разработка рабочего чертежа

5 баллов

Технология изготовления изделия:

27 баллов

–

подготовка заготовки к работе и креп

ление её на станке

3 балла

–

точность изготовления ступени

балла

–

точность изготовления ступени 2

3 балла

–

точность изготовления ступени

3 балла

–

точность изготовления ступени 4

3 балла

–

точность изготовления ступени 5

3 балла

–

точность изготовления ступени 6

3 балла

–

точность изготовления ступени 7

3 балла

–

точность изготовления ступени 8

3 балла

чистовая отделка (шероховатость

поверхности изделия)

балла

Уборка станка и рабочего места

1 балл

Время изготовления

–

180 минут

1 балл

Итого

40 баллов

Председатель:

Члены жюри:

ВСЕРОССИЙСКАЯ ОЛИМПИАДА ШКОЛЬНИКОВ

ТЕХНОЛОГИЯ. 2022

–

2023 уч. г.

МУНИЦИПАЛЬНЫЙ ЭТАП. 7

–

8 КЛАССЫ

Профиль

Техника, технологии и техническое творчество

Практический тур

Электротехника

Смоделируйте систему освещения первого и второго этажей

жилого

помещения.

Разработанная вами схема должна работать по следующему алгоритму:

на первом

этаже

одним выключателем включаются все представленные

и названные на рисунке потребители электрической энергии, а на втором

этаже

–

другим выключателем выключаются все потребители энергии.

Выключатели могут работать и в обратном порядке. Для моделирования вашей

схемы каждый из одноламповых светильников замените обычной лампой

накаливания, установленной в патрон, схему выполните на одном уровне.

Выход из строя (перегорание) одной из ламп освещения не должен приводить

к обесточиванию остальных ламп.

Время выполнения

–

180 минут.

Всероссийская олимпиада школьников. Технология. Профиль

Техника, технологии

техническое творчество

» 2022–

2023 уч. г. Муниципальный этап. 7

–

8 классы

Карта пооперационного контроля

Логин участника

V _ _._ _ _._ _ _

Выполняемые действия

Количество

баллов

Количество

баллов,

выставленных

членами жюри

Наличие рабочей формы (халат,

головной убор, защитные очки)

1 балл

Соблюдение правил техники

безопасности

1 балл

Культура труда (порядок на рабочем

месте, эргономичность)

1 балл

Чертёж принципиальной электрической

схемы

5 баллов

Сборка схемы из прилагаемых элементов

5 баллов

Качество выполненных соединений

5 баллов

Проверка работоспособности включения

выключения всех потребителей

выключателем первого этажа

6 баллов

Проверка работоспособности включения

выключения всех потребителей

выключателем второго этажа

6 баллов

Проверка работоспособности всех

светильников второго этажа, при выходе

из строя светильника 1 этажа

4 балла

Проверка работоспособности

светильника 1 этажа при выходе из строя

одного из светильников второго этажа

4 балла

Уборка рабочего места

балл

Время изготовления

–

180 минут

1 балл

Итого

баллов

Председатель:

Члены жюри:

Всероссийская олимпиада школьников. Технология. Профиль

Техника, технологии

техническое творчество

» 2022–

2023 уч. г. Муниципальный этап. 9 класс

Технические задания и условия

На основе представленных изображений разработайте чертежи и изготовьте

модель детской балансировочной доски. Доска должна состоять из трёх

деталей: видоизменённого опорного элемента из фанеры

(

Рис. 2

)

и двух деталей

из досок

(

Рис.1

соединённых между собой

образующих крестообразный

балансир.

•

Материал изготовления

–

доска обрезная и многослойная фанера

•

Габаритные размеры видоизменённого опорного элемента: длина 200 мм,

ширина 120 мм, толщина А

мм.

(*габаритный размер толщины выбирается

в соответствии с толщиной предоставленной участнику заготовки

из фанеры).

•

Габаритные размеры крестообразного балансира: длина 120 мм; ширина

120 мм, толщина В

мм. (* размер В

–

толщина выбирается в соответствии

с требованиями конструкции и предоставленной заготовкой

•

Соединение деталей крестообразного балансира произведите при помощи

двух центральных пазов, без применения клея или иных крепёжных деталей.

Выполните чертёж всех деталей в масштабе 1:2.

Геометрическую форму требуемых к изготовлению

деталей сохраните,

недостающие размеры определите самостоятельно.

Соединение опорного элемента и крестообразного элемента не производите.

Изготовленные детали должны соответствовать разработанному вами

чертежу.

Выполните декоративную отделку готового изделия при помощи цветных

карандашей.

Предельные отклонения на все размеры готового изделия ±1 мм.

Дополнительное условие по применению инструментов:

при изготовлении деталей использование стамески не предусмотрено!

Технология (с ответами). Всероссийская олимпиада школьников в Москве (2022-2023 год) - часть 20
